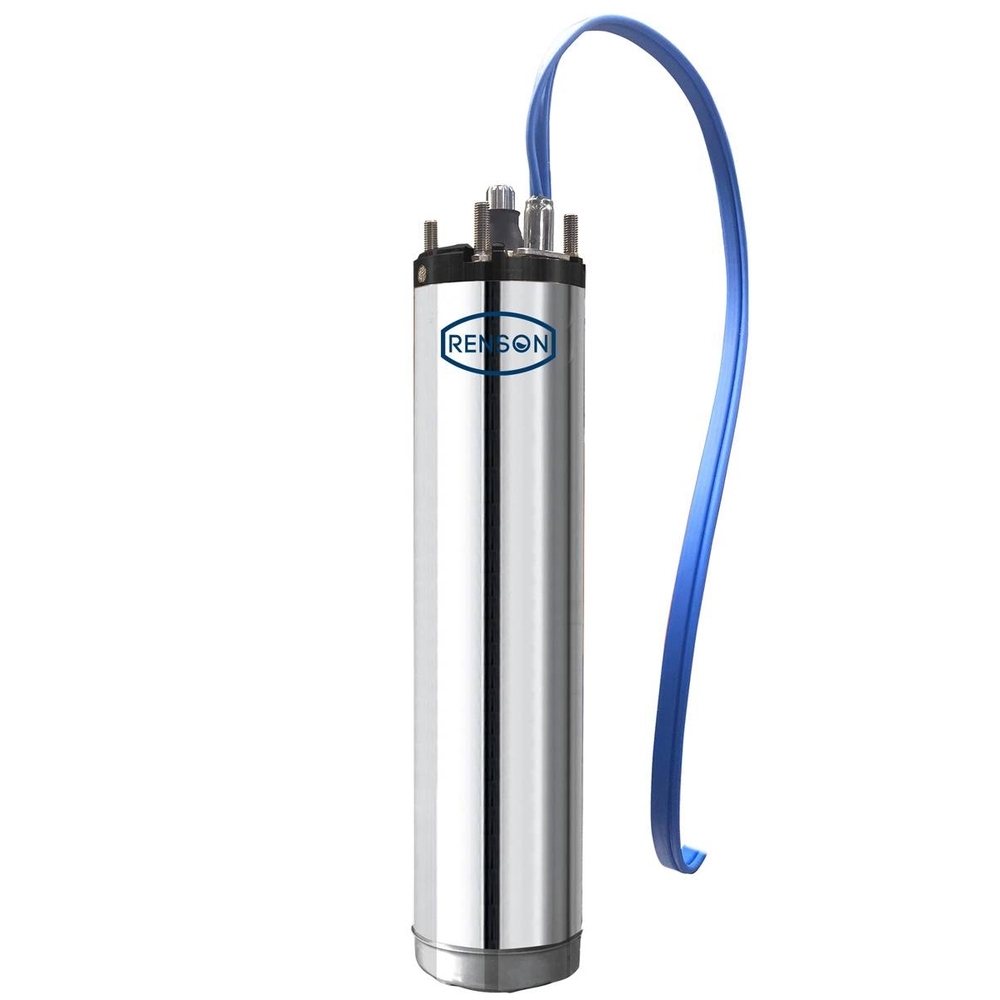

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 3KW - RENSON - 817878
Référence : U003817878
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 3KW - RENSON - 817878 disponible à l'achat
- Conçu pour un fonctionnement en immersion
- Idéal pour les applications intensives
- Norme d'isolation IP68 pour une protection optimale
- Puissance de 3 kW pour un rendement élevé
- Compatible avec une tension de 380 V
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le moteur pour pompe de forage bain d'eau 4'' triphasé de 3 kW de la marque RENSON, modèle HT.
Ce moteur asynchrone 2 pôles est spécialement conçu pour un fonctionnement en immersion dans l'eau, avec une longueur de 465 mm et un poids de 18,70 kg.
Il offre une puissance de 3 kW, un ampérage de 8,20 A, et fonctionne sous une tension triphasée de 380 V (3x380-415V / 50Hz).
Sa classe d'isolation est F, avec une norme d'isolation IP68 garantissant une protection optimale contre l'humidité et une immersion jusqu'à 300 mètres de profondeur.
Le refroidissement et la lubrification du bloc de poussée et des bagues sont assurés par un mélange d’eau et de glycol, garantissant fiabilité et robustesse même en présence de sable dans le puits.
Le moteur est prérempli de liquide lubrifiant antigel non toxique, ce qui évite toute préparation avant installation.
Un câble d'alimentation amovible de 2,5 mètres est inclus, facilitant les opérations d’entretien et l’installation.
La bride d’accouplement hydraulique respecte la dimension standard 4" NEMA.
Ce moteur est adapté aux usages intensifs, notamment dans les secteurs industriel et agricole.
Il doit être utilisé avec un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conformément à la norme EN 61947-4-1.
La rotation est réversible, ce qui permet une flexibilité d’utilisation.
La température ambiante maximale d’utilisation est de 35°C.
Le moteur peut être installé en position verticale ou horizontale.
Un débit minimal d'eau d’au moins 8 cm/s autour du moteur est nécessaire pour un refroidissement optimal.
En cas d’utilisation dans des puits ou cuves de diamètre supérieur à 4”, il est recommandé d’installer une chemise de refroidissement adaptée.
Pour garantir un fonctionnement optimal, il est conseillé de contrôler régulièrement la pression, le débit et la consommation électrique.
En cas de présence importante de sable ou d’impuretés, il faut vérifier que la pompe est bien dimensionnée et installée à la bonne distance du fond du puits.
Le moteur supporte la présence de sable dans le puits grâce à une protection anti-sable spécifique.
Il fonctionne de manière optimale avec un variateur de fréquence, étant équipé de séparateurs de phases.
Pour l’installation électrique, il est impératif de respecter les règles suivantes :
- Utiliser un câble d’alimentation de section adaptée à la puissance et à la distance.
- Installer un interrupteur général avec une distance minimale de 3 mm entre contacts et un dispositif de coupure pour toutes les phases.
- Prévoir des fusibles adaptés pour chaque phase et une protection moteur conforme à la norme EN 60947-4-1.
- Le moteur doit être obligatoirement raccordé à la terre, avec un bon contact.
- En cas d’alimentation par générateur, la puissance nominale du générateur doit être au moins triple de celle du moteur.
Le moteur ne nécessite pas d’entretien programmé.
Toute intervention doit être réalisée par un technicien qualifié après coupure de l’alimentation électrique.
Il est interdit d’ouvrir ou de modifier le moteur, qui ne peut être ajusté qu’avec des outils spéciaux.
Les conditions de stockage recommandées sont un lieu sec, à l’abri de la chaleur et de l’humidité, avec une température ambiante comprise entre -15°C et +50°C.
Enfin, en fin de vie, le moteur doit être éliminé conformément à la réglementation locale, en évitant les déchets ménagers classiques.
Ce moteur robuste et fiable bénéficie d’un refroidissement et d’une lubrification assurés par un mélange d’eau et de glycol, appliqués au bloc de poussée et aux bagues. Le stator est encapsulé dans une résine à haute conductivité thermique et inséré dans un boîtier hermétiquement scellé avec brides, enveloppes internes et externes en acier inoxydable. L’arbre de rotor repose sur un palier de butée à centrage automatique Kingsbury, combinant un palier en carbone et des patins oscillants en acier inoxydable à haute résistance, capables de supporter des charges axiales élevées.
Ce moteur triphasé fonctionne sous une tension de 380 V (3x380-415V / 50Hz) avec un ampérage de 8,20 A et une puissance de 3 kW. Il possède une isolation de classe F et une norme d’isolation IP68, assurant une protection optimale contre l’humidité. Le flux de refroidissement doit être au minimum de 8 cm/sec, avec une poussée maximale de 3 000 N. Sa longueur est de 465 mm pour un poids de 18,70 kg.
Le moteur est équipé d’un câble d’alimentation amovible de 2,5 mètres, facilitant les opérations d’entretien et l’installation. Il est compatible avec un variateur de fréquence grâce à des séparateurs de phases intégrés, optimisant ainsi son fonctionnement. La bride d’accouplement hydraulique correspond aux dimensions standards 4" NEMA.
Les conditions d’utilisation recommandent une température ambiante maximale de 35°C, une plage de pH de l’eau comprise entre 6,4 et 8,0, ainsi qu’un nombre maximum de démarrages de 150 par heure, répartis également. Le moteur peut être installé en position verticale ou horizontale. Il nécessite un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conforme à la norme EN 61947-4-1 avec un déclenchement inférieur à 10 secondes à 5 fois le courant nominal.
Avantages du produit :
- Câble inclus pour une installation immédiate
- Fiable et robuste grâce à un système de refroidissement et lubrification garantis par un mélange d’eau et de glycol
- Fonctionnement optimal avec variateur de fréquence, équipé de séparateurs de phases
- Câble d’alimentation amovible pour des opérations d’entretien rapides et une installation facilitée
- Supporte la présence de sable dans le puits, assurant une durabilité accrue
Accessoires conseillés : coffret manque d’eau bi-tension 16A, armature de pression constante 4 kW avec capteur câble 10 m (pour installations jusqu’à 100 m ou 200 m).
Ce moteur est une solution performante et durable pour les pompes de forage en immersion, adaptée aux environnements exigeants et aux applications intensives.
- modèle : HT
- type de moteur : eau
- tension : 3x380-415 V / 50 Hz
- puissance : 3 kW
- ampérage : 8,20 A
- norme d'isolation : IP68
- classe d'isolation : F
- longueur : 465 mm
- poids : 18,70 kg
- utilisation : intensif
- moteur asynchrone 2 pôles, triphasé, encapsulé à bain d'eau
- roulements axiaux et radiaux lubrifiés à l'eau
- stator encapsulé dans une résine à haute conductivité thermique
- boîtier hermétiquement scellé avec brides, enveloppe interne et externe en acier inoxydable
- arbre de rotor monté sur palier de butée à centrage automatique Kingsbury
- moteur prérempli de liquide lubrifiant antigel sans contamination
- protection anti-sable pour fonctionnement optimal
- connecteur d'alimentation amovible de 2,5 mètres
- bride d’accouplement hydraulique : dimensions standard 4" NEMA
- flux de refroidissement minimum : 8 cm/sec
- poussée : 3 000 N
Le fonctionnement commence par le couplage du moteur avec la partie hydraulique conforme aux normes 4" NEMA, en respectant une séquence précise de montage incluant la rotation manuelle préalable de l'arbre moteur, la lubrification des dents d'accouplement, et la fixation correcte des éléments selon un couple de serrage défini.
Avant mise en route, il est nécessaire de purger la conduite de refoulement afin d'éliminer toute présence d'air, et d'équiper la canalisation d'un clapet anti-retour situé à une distance maximale de 7 mètres de la pompe pour éviter les coups de bélier.
L'alimentation électrique doit être réalisée par un technicien, avec un câble d'alimentation adapté à la puissance et à la distance entre la pompe et la source, et muni d'un interrupteur général avec séparation des contacts pour toutes les phases. Le moteur triphasé nécessite un dispositif de protection moteur conforme à la norme EN 60947-4-1, avec des fusibles adaptés pour chaque phase et un dispositif d'arrêt d'urgence.
Le moteur ne doit pas être mis en marche tant que la partie hydraulique n'est pas totalement immergée dans l'eau. Après connexion électrique, il convient de vérifier le sens de rotation en mesurant le débit et la pression, en inversant deux phases si nécessaire pour obtenir le meilleur rendement.
Le moteur fonctionne avec un refroidissement assuré par un mélange d'eau et de glycol, garantissant une lubrification continue sans besoin d'entretien programmé. Il est recommandé de contrôler régulièrement le débit, la pression et la consommation électrique. En cas de présence importante de sable ou d'impuretés, il faut vérifier que la pompe est installée à la bonne distance du fond du puits et que ses performances correspondent au débit maximal du forage.
En cas de dysfonctionnement, plusieurs vérifications sont à effectuer côté utilisateur : vérifier l'alimentation électrique, la présence des phases, le niveau d'eau dans le forage, le bon fonctionnement des dispositifs de protection thermique, la rotation correcte du moteur, l'absence d'obstruction ou de fuite dans le système hydraulique, le bon état des clapets anti-retour et pressostats, ainsi que la pression interne du réservoir.
Lors d'un arrêt prolongé, il est conseillé de déconnecter la pompe du réseau électrique. Le moteur est livré pré-rempli avec un liquide antigel non toxique et ne nécessite pas de préparation avant installation.
Enfin, il est interdit d'utiliser ce moteur pour pomper des liquides explosifs, hydrocarbures, liquides agressifs ou autres liquides non compatibles. Le moteur doit toujours fonctionner totalement immergé dans l'eau, sans reposer sur le fond du puits, pour éviter tout dommage.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
À quel type d’utilisation ce moteur pour pompe de forage est-il destiné ?
Ce moteur est conçu pour un fonctionnement en immersion, adapté aux applications intensives nécessitant une puissance constante de 3 kW. Il convient particulièrement aux environnements exigeants grâce à sa robustesse et ses caractéristiques techniques.
Quelles sont les spécificités techniques garantissant la protection du moteur ?
Le moteur respecte la norme d'isolation IP68, assurant une protection optimale contre l'humidité et permettant une immersion prolongée sans risque de défaillance.
Quels sont les paramètres électriques à considérer pour l’installation de ce moteur ?
Ce moteur triphasé fonctionne sous une tension de 380 V avec un ampérage de 8,20 A, ce qui doit être pris en compte pour la compatibilité avec votre installation électrique.
Quelles sont les dimensions et le poids du moteur, et comment cela impacte-t-il son installation ?
Le moteur mesure 465 mm de longueur et pèse 18,70 kg, des caractéristiques à considérer pour la manipulation et la mise en place dans un forage de 4 pouces.
Comment ce moteur répond-il aux exigences d’un usage intensif ?
Sa conception robuste et sa puissance de 3 kW lui permettent de supporter des conditions d’utilisation intensives, assurant ainsi un rendement élevé et une durabilité adaptée aux besoins professionnels.
