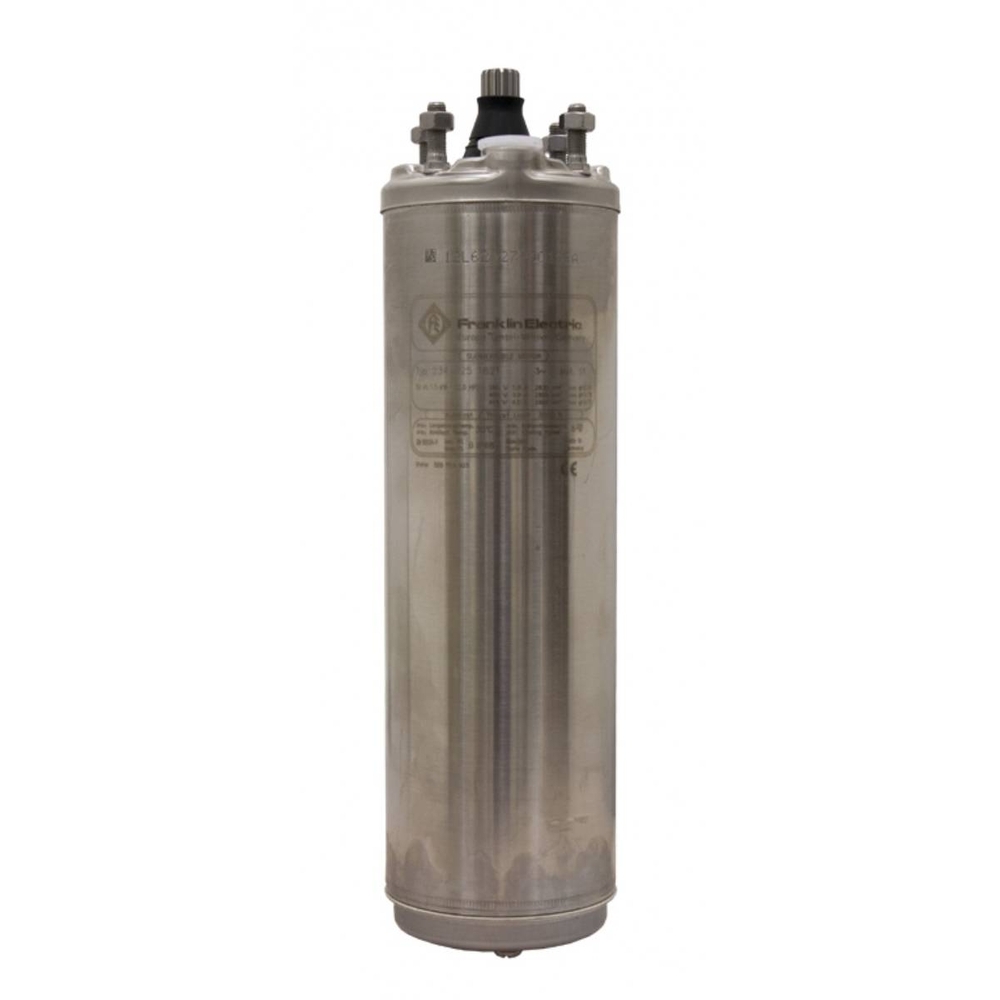

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 4KW - RENSON - 110789
Référence : U003110789
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 4KW - RENSON - 110789 disponible à l'achat
- Moteur performant pour pompes de forage
- Conçu pour une utilisation intensive
- Norme d'isolation IP68 pour durabilité
- Puissance de 4 kW pour un fonctionnement efficace
- Compatible avec des tensions de 380 V
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le moteur pour pompe de forage Renson, modèle SUPER INOX, spécialement conçu pour une utilisation intensive en milieu aquatique.
Ce moteur triphasé de 4 kW fonctionne sous une tension de 380-415 V et présente un ampérage de 9,70 A.
Il bénéficie d’une norme d’isolation IP68, assurant une étanchéité et une durabilité exceptionnelles même en immersion prolongée.

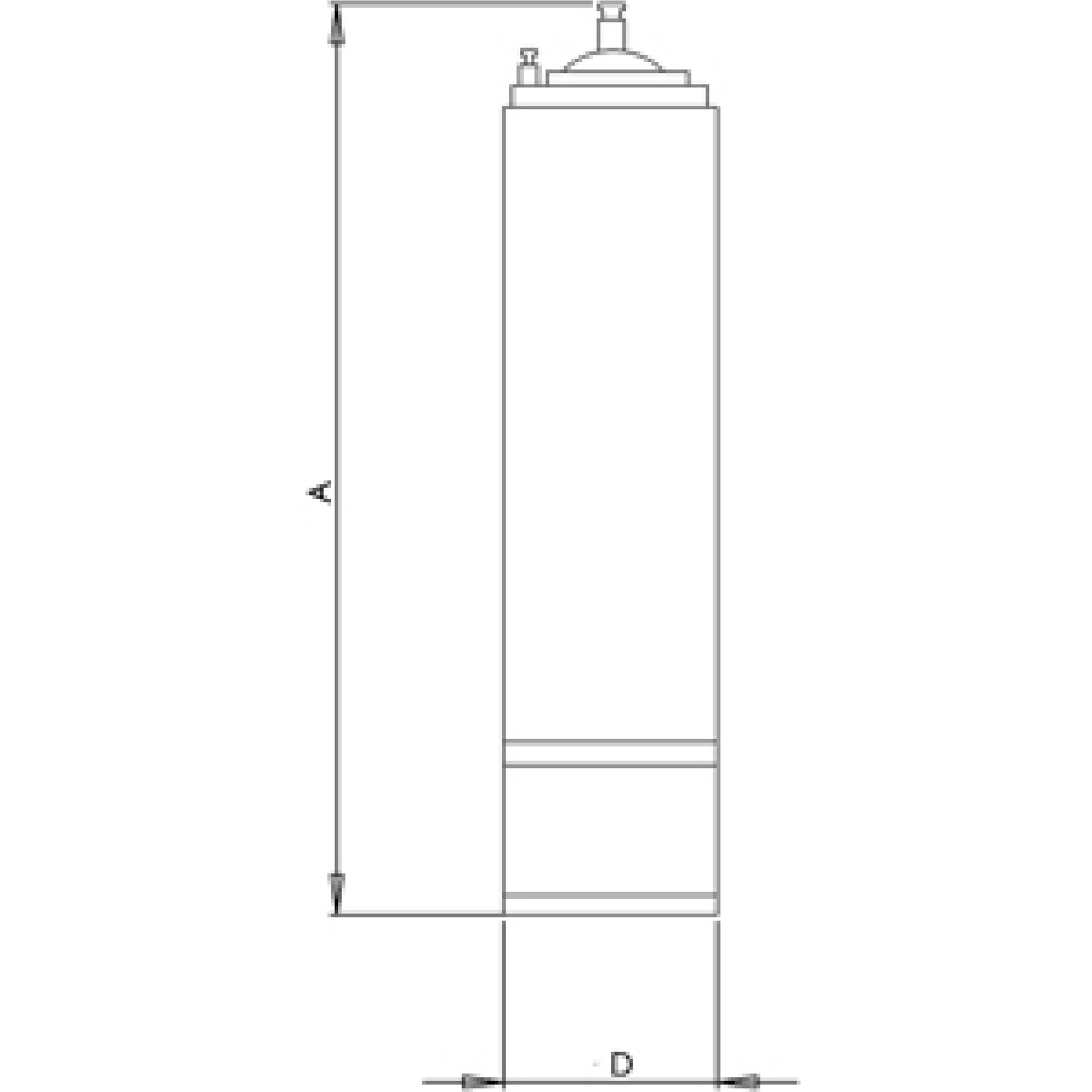

Sa longueur est de 543,20 mm pour un poids de 20 kg, ce qui le rend compact et facile à manipuler.
Le moteur est adapté à des usages industriels et agricoles, notamment pour le pompage en eau potable, l’irrigation, la pisciculture, ainsi que pour les installations de pompage d’eaux chaudes souterraines.
Il peut être installé verticalement, dans un tube prévu à cet effet, ou horizontalement avec un kit spécifique garantissant son refroidissement.
La profondeur maximale d’immersion recommandée est de 150 mètres.
Le moteur supporte jusqu’à 20 démarrages par heure avec un intervalle minimum de 3 minutes entre chaque démarrage.
La conception électrique assure un haut rendement et des faibles coûts d’exploitation.
Le fonctionnement est sans entretien grâce aux paliers radiaux et de butée lubrifiés par le liquide de remplissage, qui est une solution hydrosoluble non toxique.
Le stator est protégé par une chemise en acier inoxydable AISI 316, avec une bride supérieure en acier inoxydable AISI 304 de fonderie de précision, offrant une excellente résistance à la corrosion et une robustesse accrue.
L’arbre cannelé est également en acier inoxydable.
Le moteur est conçu pour une utilisation en eau présentant une salinité élevée.
Il intègre une membrane de compensation de pression externe-interne et des enroulements encapsulés noyés dans une résine anti-arc, assurant une fixation mécanique et une dissipation thermique rapide.
La poussée axiale maximale est de 4 kN et la vitesse de rotation est de 2900 tr/min.
Les conditions d’utilisation recommandent une température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s.
La tension d’alimentation doit rester dans une tolérance de -10 % à +6 % à 50 Hz.
Pour l’installation électrique, il est impératif de prévoir un interrupteur externe, des fusibles pour chaque phase ainsi qu’une protection thermique conforme à la norme EN 61947-4-1.
Le moteur doit être mis à la terre selon les normes IEC 364-5-54 et EN 60034-1.
Le moteur est livré avec une amorce de câble équipée d’une fiche ronde et d’un écrou de fixation.
La fixation avec un long contre-écrou facilite la manipulation lors de l’installation.
Pour garantir un fonctionnement optimal, le moteur doit être totalement immergé en permanence et la pompe montée dans un tube ou équipée d’un kit spécifique pour assurer son refroidissement.
La rotation se fait en sens antihoraire en regardant le bout d’arbre d’en haut.
Le moteur peut être raccordé à un démarreur électronique ou à un variateur de fréquence, en respectant les consignes spécifiques pour ces équipements.
Le moteur doit être stocké dans son emballage d’origine, à une température inférieure à +50 °C, et protégé du gel si rempli à l’eau.
Le transport et la manipulation doivent être effectués avec soin pour éviter tout dommage.
Enfin, le moteur est conçu pour un fonctionnement fiable, durable et nécessitant peu d’entretien, idéal pour des applications exigeantes en milieu aquatique, y compris en eau salée.
Ce moteur est particulièrement adapté pour une utilisation en eau, y compris en milieu avec une salinité élevée, grâce à sa construction robuste en acier inoxydable AISI 304 pour le stator et AISI 316 pour la chemise. Il est équipé d’un arbre cannelé en acier inoxydable et d’une bride 4" NEMA avec goujons filetés métriques.
Le moteur est à bain d’eau, rempli d’une solution hydrosoluble non toxique, avec des paliers radiaux et de butée lubrifiés par ce liquide, garantissant un fonctionnement sans entretien. Le palier de butée est de type Kingsbury haute capacité (4 kN). Une membrane de compensation de pression externe-interne est intégrée pour assurer la durabilité.
Les enroulements sont encapsulés, hermétiquement scellés dans le stator et noyés dans une résine anti-arc assurant une fixation mécanique et une dissipation thermique rapide. La norme d’isolation est IP68, avec une classe d’isolement B, garantissant une protection optimale contre l’eau et les poussières.
Le moteur peut être installé en position verticale ou horizontale, avec une installation verticale nécessitant un tube de refroidissement spécifique et une installation horizontale un kit d’installation adapté pour garantir le refroidissement. La rotation est en sens antihoraire en regardant le bout d’arbre d’en haut.
Les conditions d’utilisation recommandent une température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s, une tolérance sur la tension d’alimentation de -10 % à +6 % (50 Hz), un nombre maximum de 20 démarrages par heure avec 3 minutes de pause entre deux démarrages, et une profondeur d’immersion maximale de 150 m sous le niveau de l’eau.
Avantages produits :
- Faible entretien grâce aux paliers lubrifiés et conception robuste
- Durabilité assurée par un système de refroidissement efficace
- Amorce de câble avec fiche ronde et écrou de fixation
- Fixation avec long contre-écrou pour une meilleure manipulation
- Résistance accrue à la corrosion par l’utilisation d’acier inoxydable de précision
- Adapté à une eau à forte salinité
Le moteur bénéficie d’une garantie de 2 ans.
Accessoires conseillés pour compléter l’installation : coffret manque d’eau bi-tension 16A, arm press const 5,5 kW avec capteur câble 10 m pour différentes profondeurs (<100 m et <200 m).
- modèle : SUPER INOX
- type de moteur : eau
- tension : 380-415 V
- puissance : 4 kW
- ampérage : 9,70 A
- norme d'isolation : IP68
- longueur : 543,20 mm
- poids : 20 kg
- utilisation : intensif
- vitesse de rotation : 2900 tr/min
- poussée axiale : 4 kN
- classe d’isolement : B
- nombre maximum de démarrages par heure : 20
- profondeur d'immersion maximale : 150 m
- température ambiante maximale : 30 °C
- vitesse minimale de refroidissement : 0,08 m/s
- rotation en sens antihoraire en regardant le bout d'arbre d'en haut
- construction : bride 4" NEMA avec goujons filetés métriques
- arbre cannelé en acier inoxydable
- chemise du stator en acier inoxydable AISI 316
- moteur à bain d'eau rempli avec une solution hydrosoluble non toxique
- paliers radiaux et palier de butée lubrifiés par le liquide de remplissage pour un fonctionnement sans entretien
- palier de butée de type Kingsbury haute capacité (4 kN)
- membrane de compensation de pression externe - interne
- enroulements encapsulés hermétiquement scellés dans le stator et noyés dans de la résine anti-arc assurant fixation mécanique et dissipation thermique rapide
Pour la mise en service, le moteur doit être totalement submergé en permanence. Avant la mise en route, il est nécessaire de purger l'air de la colonne montante pour éviter les coups de bélier, et d'installer un clapet anti-retour à une distance maximale de 7 mètres de la pompe. La température de l'eau doit être comprise entre -3 °C (avec remplissage d'origine) et +30 °C, avec une puissance réduite si la température dépasse cette limite.
Le moteur doit être alimenté en respectant les tolérances de tension indiquées (-10 % à +6 % pour 50 Hz) et un nombre maximal de 20 démarrages par heure est autorisé, avec au moins 60 secondes d'arrêt entre chaque démarrage. La profondeur d'immersion maximale est de 150 mètres sous le niveau de l'eau.
Le raccordement électrique doit être effectué par du personnel qualifié, avec des protections adaptées telles que fusibles et disjoncteur-protecteur. Le moteur doit être mis à la terre et son sens de rotation doit correspondre à celui de la pompe, avec une rotation en sens antihoraire vue du dessus.
En cas d'utilisation avec un variateur de fréquence, il faut veiller à ce que le courant moteur ne dépasse pas le courant nominal, respecter les plages de fréquence minimales et maximales, limiter les pointes de tension, et garantir un temps d'accélération et de décélération ne dépassant pas une seconde. La vitesse de refroidissement nécessaire doit être respectée même avec un variateur.
Le moteur est rempli d'un liquide hydrosoluble non toxique assurant la lubrification des paliers pour un fonctionnement sans entretien. En cas de fuite importante suspectée, il faut contacter le fabricant. Le moteur ne doit jamais être ouvert ou modifié.
Lors de l'installation, il faut s'assurer que l'arbre du moteur tourne librement à la main avant montage, que le couple de serrage des écrous et de la fiche est respecté, et que le câble moteur est protégé contre tout endommagement.
En cas de fonctionnement non conforme, il faut arrêter immédiatement le moteur si le courant nominal est dépassé, si la tension sort des tolérances, ou en cas de risque de marche à sec.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les caractéristiques techniques principales de ce moteur pour pompe de forage ?
Ce moteur triphasé de marque Renson offre une puissance de 4 kW avec une tension de 380 V et un ampérage de 9,70 A. Il mesure 543,20 mm de longueur et pèse 20 kg, ce qui facilite son intégration dans les installations de forage.
Quelle norme d’isolation garantit la durabilité de ce moteur en milieu aquatique ?
Le moteur est conforme à la norme d’isolation IP68, assurant une protection optimale contre la pénétration d’eau et de poussières, ce qui est essentiel pour une utilisation en bain d’eau.
Ce moteur est-il adapté pour une utilisation intensive sur chantier ?
Oui, ce modèle SUPER INOX est conçu spécifiquement pour une utilisation intensive, garantissant une performance constante même en conditions d’exploitation exigeantes.
Comment ce moteur répond-il aux contraintes liées à l’environnement de forage ?
Sa conception en inox et son indice de protection IP68 permettent une résistance accrue à la corrosion et à l’immersion prolongée, adaptées aux environnements humides et aux milieux aquatiques.
Quels sont les éléments à vérifier pour assurer la compatibilité de ce moteur avec une pompe de forage ?
Il est important de vérifier la puissance (4 kW), la tension (380 V triphasé) et les dimensions (longueur 543,20 mm) pour assurer une bonne adéquation avec la pompe et le système électrique existants.
