MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 5,5KW - RENSON - 102108
Référence : U003102108
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 5,5KW - RENSON - 102108 disponible à l'achat
- Moteur triphasé idéal pour applications industrielles
- Conception robuste avec stator en acier inoxydable
- Fonctionnement sans entretien pour une durabilité accrue
- Protection IP68 pour une utilisation en milieu humide
- Capacité d'immersion jusqu'à 150 m pour divers projets
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le moteur triphasé pour pompes de forage Renson, modèle SUPER INOX, est spécialement conçu pour des applications industrielles et agricoles exigeantes.
Ce moteur à bain d’eau développe une puissance de 5,5 kW sous une tension de 380-415 V avec un ampérage de 12,6 A.
Il offre un haut rendement électrique permettant de réduire les coûts d’exploitation.
Sa conception robuste intègre un stator en acier inoxydable AISI 316 avec une bride supérieure en acier inoxydable AISI 304 de fonderie de précision, garantissant une excellente résistance à la corrosion et une grande durabilité.
Le moteur est à bain d’eau, rempli d’une solution hydrosoluble non toxique qui lubrifie les paliers radiaux et le palier de butée de type Kingsbury haute capacité (4 kN), assurant un fonctionnement sans entretien.
Les enroulements sont hermétiquement scellés dans le stator et noyés dans une résine anti-arc pour une fixation mécanique optimale et une dissipation thermique rapide.
Il bénéficie d’une protection IP68, adaptée à une immersion prolongée, avec une profondeur maximale d’immersion sous le niveau d’eau de 150 mètres.
La classe d’isolement est B, et la vitesse de rotation atteint 2900 tours par minute.
Le moteur peut supporter des poussées axiales allant jusqu’à 4 kN.
Ce moteur peut être installé verticalement, dans un tube prévu pour garantir son refroidissement, ou horizontalement, avec un kit d’installation spécifique.
Il est adapté à une utilisation en eaux présentant une salinité élevée.
La température ambiante maximale d’utilisation est de 30 °C, avec une vitesse minimale de refroidissement de 0,08 m/s.
Il supporte jusqu’à 20 démarrages par heure, avec un temps de pause de 3 minutes entre chaque démarrage.

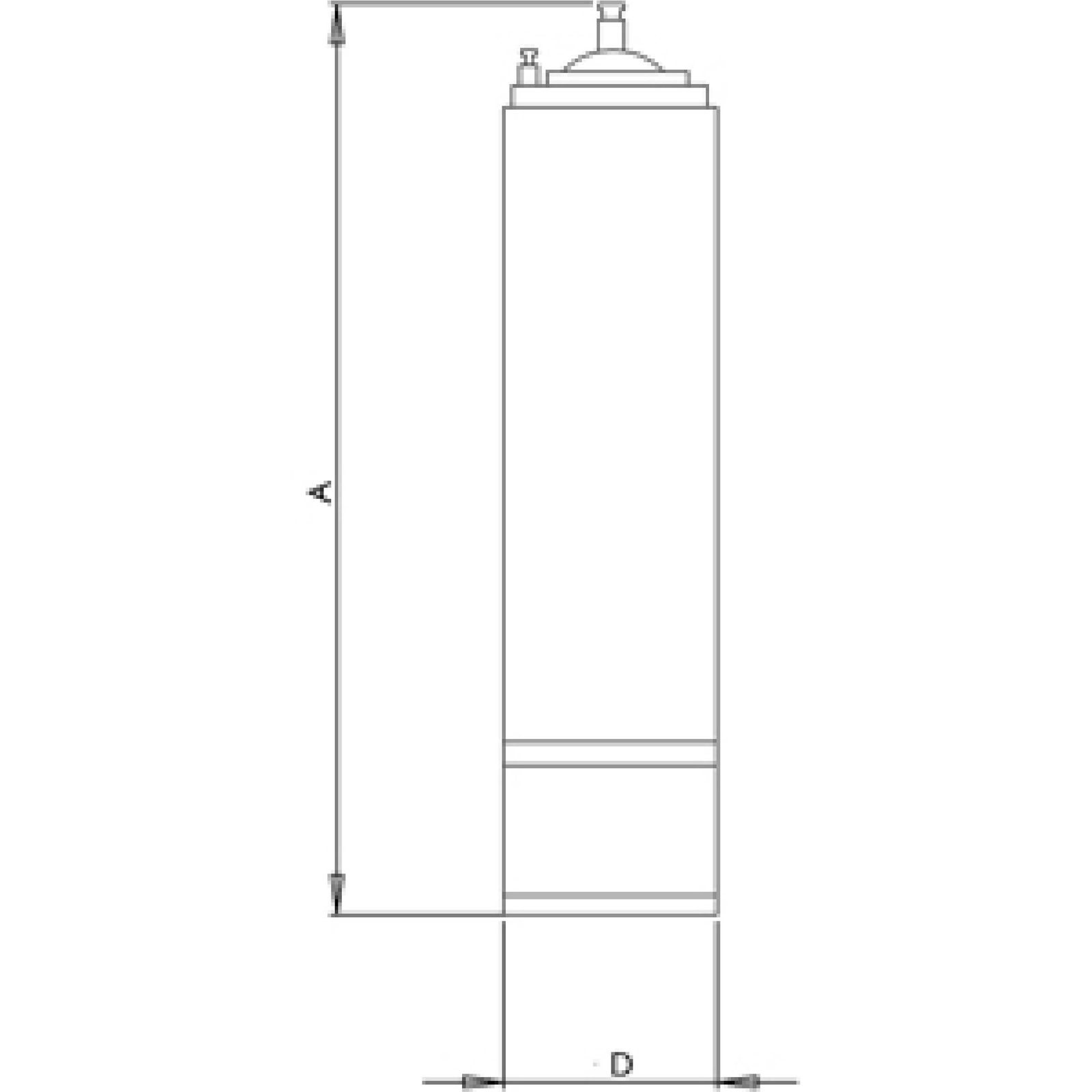

Les dimensions du moteur sont de 652,5 mm de longueur pour un poids de 26,6 kg.
La bride de fixation est une bride 4" NEMA avec goujons filetés métriques, et l’arbre est cannelé en acier inoxydable.
Le moteur est livré avec une amorce de câble dotée d’une fiche ronde et d’un écrou de fixation, ainsi qu’un long contre-écrou pour faciliter la manipulation et la fixation.
Pour son fonctionnement optimal, il est recommandé de respecter les tolérances de tension d’alimentation de -10 % à +6 % à 50 Hz.
Le moteur doit être totalement immergé en permanence, avec un contrôle rigoureux de l’installation électrique et des protections associées.
En termes de sécurité et d’installation, il est conseillé de purger l’air de la colonne montante avant mise en service afin d’éviter les coups de bélier.
Un clapet anti-retour doit être installé à une distance maximale de 7 mètres de la pompe.
Le moteur est conçu pour fonctionner dans des conditions strictes, notamment l’interdiction de refouler de l’air ou des fluides explosifs.
Il est impératif que les raccordements électriques soient réalisés par du personnel technique spécialisé.
Le stockage doit être effectué dans son emballage d’origine, à une température maximale de +50 °C et à l’abri du gel si le moteur est rempli à l’eau.
Enfin, les enroulements et le liquide de remplissage garantissent une durabilité accrue, tandis que la construction en acier inoxydable assure une robustesse face aux environnements agressifs.
Ce moteur est un choix fiable et performant pour les applications de pompage en eau potable, irrigation, pisciculture, fontaines, et installations industrielles nécessitant une immersion prolongée et une grande résistance à la corrosion.
Il fonctionne sans entretien grâce à ses paliers radiaux et de butée lubrifiés par un liquide hydrosoluble non toxique. Sa construction robuste intègre un stator avec bride supérieure en acier inoxydable AISI 304 et une chemise en acier inoxydable AISI 316, garantissant une excellente résistance à la corrosion, notamment en eaux salines. Le moteur est à bain d'eau, rempli d'une solution hydrosoluble non toxique, avec une membrane de compensation de pression externe-interne.
La protection est assurée par une norme IP68, avec une classe d’isolement B. Il peut être immergé jusqu’à 150 mètres de profondeur et supporte une poussée axiale élevée de 4 kN grâce à un palier de butée de type Kingsbury haute capacité. Sa vitesse de rotation est de 2900 tr/min.
Le moteur peut être installé verticalement, nécessitant un tube prévu pour garantir son refroidissement, ou horizontalement avec un kit d'installation spécifique. La température ambiante maximale d’utilisation est de 30 °C, avec une vitesse minimale de refroidissement de 0,08 m/s. La tension d’alimentation tolère des variations de -10 % à +6 % (50 Hz), et le nombre maximal de démarrages est de 20 par heure, avec un intervalle de 3 minutes entre deux démarrages.
Parmi ses avantages, on note une manipulation aisée grâce à une amorce de câble avec fiche ronde et écrou de fixation, ainsi qu’une fixation avec long contre-écrou pour une meilleure prise en main. Ce moteur est adapté pour fonctionner même avec une eau à forte salinité.
Ses dimensions sont de 652,5 mm de longueur pour un poids de 26,6 kg. La bride est de type 4" NEMA avec goujons filetés métriques, et l’arbre est cannelé en acier inoxydable.
En résumé, ce moteur est un équipement performant, durable et fiable, parfaitement adapté aux applications exigeantes en milieu industriel et agricole, notamment pour des pompes de forage immergées dans des eaux salines.
- Modèle : SUPER INOX
- Type de moteur : eau
- Tension : 380 - 415 V
- Puissance : 5,50 kW
- Ampérage : 12,60 A
- Indice de protection : IP68
- Classe d’isolement : B
- Longueur : 652,50 mm
- Poids : 26,60 kg
- Vitesse de rotation : 2900 tr/min
- Poussée axiale : 4 kN
- Utilisation : intensif
- Stator en acier inoxydable AISI 316
- Bride supérieure en acier inoxydable AISI 304 de fonderie de précision
- Moteur à bain d’eau rempli d’une solution hydrosoluble non toxique
- Paliers radiaux et palier de butée lubrifiés par le liquide de remplissage pour un fonctionnement sans entretien
- Palier de butée de type Kingsbury haute capacité (4 kN)
- Membrane de compensation de pression externe - interne
- Enroulements hermétiquement scellés dans le stator et noyés dans une résine anti-arc
- Brides 4" NEMA avec goujons filetés métriques
- Arbre cannelé en acier inoxydable
- Profondeur d’immersion maximale : 150 m
- Température ambiante maximale : 30 °C
- Nombre maximum de démarrages par heure : 20 (avec 3 minutes de pause entre deux démarrages)
Le moteur fonctionne en rotation antihoraire lorsqu’on regarde le bout d’arbre par le haut. Il est destiné à des usages industriels et agricoles intensifs, notamment pour le pompage d’eau potable, l’irrigation en horticulture, agriculture, sylviculture, pisciculture, ainsi que pour des fontaines (y compris en montage horizontal) et des installations d’augmentation de pression ou de pompage d’eaux chaudes souterraines.
Les conditions d’utilisation incluent une température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s. La profondeur maximale d’immersion sous le niveau d’eau est de 150 mètres. La tension d’alimentation doit rester dans une plage de tolérance de -10 % à +6 % (50 Hz). Le nombre de démarrages est limité à 20 par heure, avec un temps d’arrêt d’au moins 3 minutes entre deux démarrages consécutifs.
Avant la mise en marche, il est nécessaire de purger l’air de la colonne montante pour éviter les coups de bélier. Un clapet anti-retour doit être installé à une distance maximale de 7 mètres de la pompe. Le moteur doit toujours être totalement submergé.
En cas de fonctionnement non conforme, il faut arrêter immédiatement le moteur si le courant nominal est dépassé, si la tension sort de la plage de tolérance, ou en cas de risque de marche à sec.
Le moteur est alimenté en triphasé 380 V et doit être raccordé en respectant le sens de rotation préconisé. Le démarrage peut être réalisé avec un démarreur électronique réglé à 55 % de la tension nominale, avec un temps d’accélération et de décélération maximal de 3 secondes. En cas d’utilisation avec un variateur de fréquence, il faut respecter les plages de fréquence et les contraintes sur la montée en tension, ainsi que la vitesse minimale de refroidissement.
Le câble moteur peut être rallongé par l’utilisateur en utilisant un kit spécifique, en veillant à assurer l’étanchéité des connexions et la compatibilité du câble avec le liquide pompé.
Le montage du moteur sur le groupe doit être réalisé horizontalement et à plat. L’arbre du moteur doit tourner librement à la main avant le montage. Le couple de serrage des écrous et de la fiche doit être respecté pour garantir l’étanchéité et éviter tout dommage.
En résumé, ce moteur s’utilise dans des installations immergées pour pomper de l’eau dans divers contextes industriels et agricoles, en respectant des conditions strictes de température, de refroidissement, d’alimentation électrique, et de montage, afin d’obtenir un fonctionnement fiable et conforme.
