MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 0,75KW - RENSON - 817881
Référence : U003817881
Découvrez MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 0,75KW - RENSON - 817881 disponible à l'achat
- Conçu pour des performances optimales en forage
- Résistant à l'eau avec une norme d'isolation IP68
- Idéal pour une utilisation intensive et durable
- Puissance de 0,75 kW pour une efficacité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

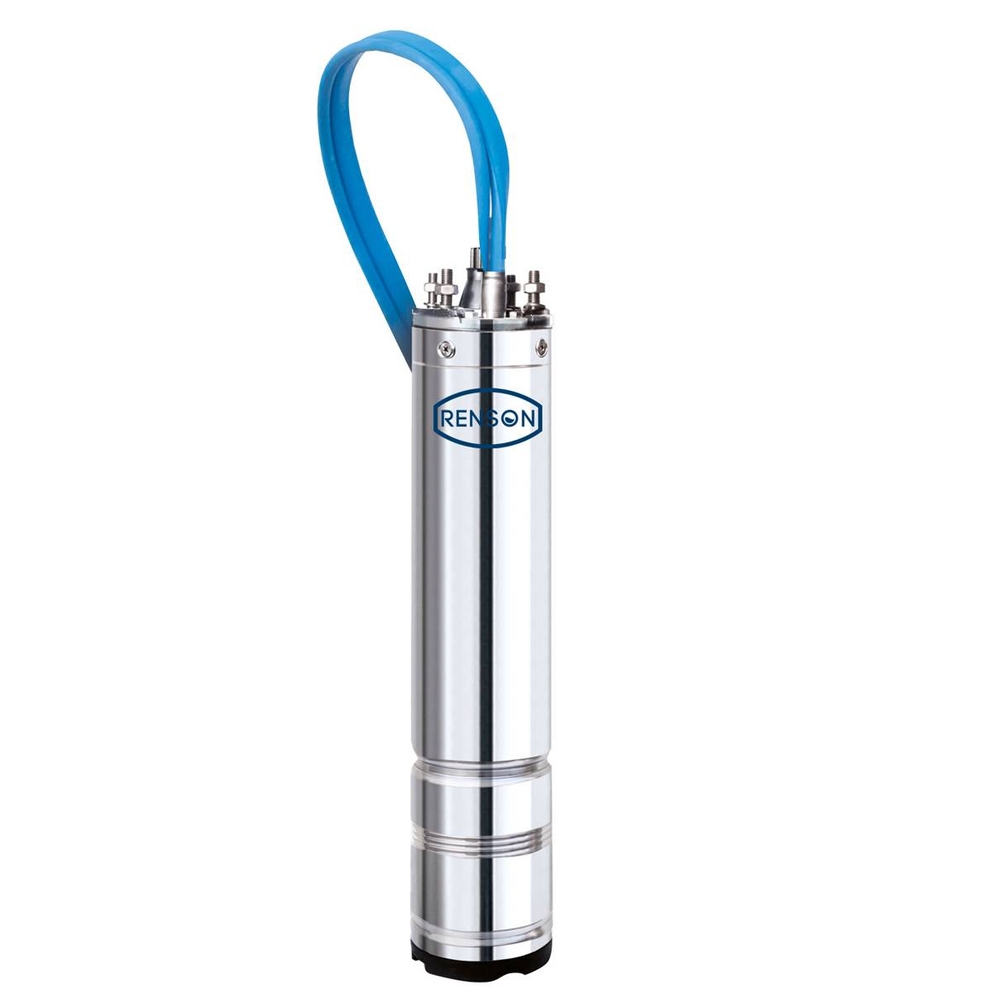

Découvrez le moteur pour pompe de forage bain d'huile 4'' triphasé de la marque RENSON, d’une puissance de 0,75 kW.
Ce moteur asynchrone 2 pôles est encapsulé et fonctionne en bain d'huile diélectrique approuvé par la FDA.
Il est conçu pour une utilisation intensive avec une tension de 380 V triphasé et un ampérage de 2,60 A.
Sa longueur est de 339 mm pour un poids de 8,80 kg, assurant une robustesse adaptée aux opérations prolongées.
Le moteur bénéficie d’une norme d'isolation IP68, garantissant une excellente étanchéité et résistance à l’eau.
La conception intègre un stator rebobinable et un rotor noyé dans le bain d'huile.
Les roulements axiaux et radiaux sont surdimensionnés pour garantir une longue durée de vie.
Une compensation de pression interne est assurée par un diaphragme spécial.
Le moteur est doté d’une protection anti-sable pour un fonctionnement optimal même en présence de particules abrasives dans le puits.
Un couvercle de protection et de sécurité est installé sur le fond du moteur.
Le câble d’alimentation est amovible sur 1,5 mètre, facilitant l’entretien et l’installation.
Le système d’accouplement hydraulique respecte les dimensions standards 4" NEMA.
La capacité de poussée est de 1 500 N.
Applications principales : usages industriels et agricoles.
Le moteur est adapté au pompage d’eau douce avec un pH compris entre 6,4 et 8,0.
La profondeur maximale d’immersion recommandée est de 150 mètres.
Le moteur doit être utilisé entièrement immergé dans l’eau, sans reposer sur le fond du puits.
Un débit minimum de refroidissement de 8 cm/s autour du moteur est nécessaire pour garantir un bon fonctionnement.
En cas d’utilisation dans des puits ou cuves de diamètre supérieur à 4", il est conseillé d’installer une chemise de refroidissement.
Fonctionnement optimal avec variateur de fréquence grâce à des séparateurs de phases intégrés.
Le moteur supporte la présence de sable dans le puits sans altérer ses performances.
Un câble d’alimentation est inclus avec le produit.
Conditions d’utilisation et recommandations :
- Nécessite un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conformément à la norme EN 60474-1.
- Tension admissible : +6% / -10% de la tension nominale.
- Rotation réversible.
- Température ambiante maximale : 40° C.
- Nombre maximal de démarrages par heure : 150, répartis également.
- Installation possible en position verticale ou horizontale.
- Un interrupteur général avec une distance minimale de 3 mm entre contacts doit être installé pour couper l’alimentation.
- Le moteur doit être correctement mis à la terre, en respectant les normes IEC 364-5-54 et EN 60034-1.
- Il est recommandé de prévoir une protection parafoudre dans le tableau de contrôle.
- En cas d’alimentation par générateur, la puissance du générateur doit être au moins triple de la puissance nominale du moteur.
Maintenance :
Le moteur ne nécessite pas d’entretien programmé.
Il est conseillé de contrôler régulièrement la pression, le débit et la consommation électrique.
En cas de forte présence de sable ou d’impuretés, vérifier le bon dimensionnement et la position de la pompe dans le puits.
Ne jamais ouvrir le moteur, qui doit être manipulé uniquement avec des outils spéciaux.
Après intervention, vérifier le bon fonctionnement de tous les dispositifs de sécurité.
Mesure de la résistance d’isolement :
- Pour un moteur neuf, la résistance doit être supérieure à 500 MΩ.
- Pour un moteur usagé, la résistance doit être supérieure à 20 MΩ.
Transport et stockage :
Le moteur doit être conservé dans son emballage d’origine, dans un endroit sec et à l’abri des sources de chaleur.
La température de stockage doit être comprise entre -15° et +50° C.
Toute manipulation doit être effectuée avec soin et à l’aide d’outils appropriés.
Avantages produit :
- Câble inclus.
- Fiable et robuste grâce à son bain d’huile diélectrique approuvé.
- Fonctionnement optimal avec variateur de fréquence.
- Câble d’alimentation amovible facilitant l’entretien.
- Résistant à la présence de sable dans le puits.
Le moteur RENSON 4'' triphasé 0,75 kW est une solution performante et durable pour les applications de forage nécessitant une pompe immergée robuste et étanche.
Le moteur mesure 339 mm de longueur, pèse 8,80 kg et supporte une profondeur maximale d'immersion de 150 mètres. Il est compatible avec une plage de pH de l'eau comprise entre 6,4 et 8,0. La compensation de pression interne est assurée par un diaphragme spécial, tandis qu'une protection anti-sable garantit un fonctionnement fiable même en présence de particules abrasives dans le puits. Le couvercle de protection situé à la base du moteur renforce la sécurité.
Le moteur est équipé d’un câble d’alimentation amovible de 1,5 mètre, facilitant les opérations d’entretien et l’installation. Il fonctionne de manière optimale avec un variateur de fréquence grâce à ses séparateurs de phases intégrés et permet une rotation réversible. Sa capacité de poussée est de 1 500 N. L’installation peut se faire en position verticale ou horizontale.
Les conditions d’utilisation recommandent un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conformément à la norme EN 60474-1, avec un temps d’intervention inférieur à 10 secondes pour 5 fois le courant nominal. La température ambiante maximale est de 40 °C et le flux de refroidissement minimum requis est de 8 cm/s. Le nombre maximum de démarrages est de 150 par heure, répartis de manière homogène.
Ce moteur est adapté aux usages industriels et agricoles, alliant robustesse, fiabilité et facilité d’entretien. Il est pré-rempli avec un fluide diélectrique approuvé par la FDA (Food and Drug Administration). Le câble inclus et la conception anti-sable renforcent sa praticité et sa durabilité dans des conditions exigeantes.
Les accessoires conseillés comprennent des coffrets de contrôle et des capteurs adaptés pour optimiser la surveillance et la protection du moteur.
- modèle : OT
- type de moteur : huile
- tension : 380 V
- puissance : 0,75 kW
- ampérage : 2,60 A
- norme d'isolation : IP68
- longueur : 339 mm
- poids : 8,80 kg
- utilisation : intensif
- moteur asynchrone 2 pôles, triphasé, encapsulé, à bain d'huile
- stator rebobinable et rotor noyé dans un bain d'huile diélectrique
- roulements axiaux et radiaux surdimensionnés garantissant une longue durée de vie
- compensation de pression assurée par un diaphragme spécial
- protection anti-sable pour un fonctionnement optimal
- couvercle de protection et de sécurité sur le fond du moteur
- connecteur d'alimentation amovible de 1,5 mètre
- bride d'accouplement hydraulique : dimensions standard 4" NEMA
- tension nominale : 3x380-415 V / 50 Hz
- isolation : classe F
- capacité de poussée : 1 500 N
Avant la mise en service, il est nécessaire de s'assurer que la partie hydraulique est complètement immergée dans le liquide. Le démarrage ne doit intervenir qu'après cette immersion complète. La pompe peut être installée en position verticale ou horizontale, et le câble d'alimentation doit être fixé tous les 3 mètres pour éviter tout dommage.
Le moteur doit être alimenté par un réseau électrique triphasé avec une tension compatible (380 V ± tolérances) et protégé par un boîtier de contrôle incluant une protection contre les surcharges. Un interrupteur général doit être installé pour couper l'alimentation électrique à tout moment, avec des fusibles adaptés pour chaque phase et un dispositif d'arrêt d'urgence.
La direction de rotation du moteur triphasé est réversible et doit être contrôlée après installation en comparant les débits et pressions obtenus pour les différentes connexions des phases. La connexion qui donne le débit et la pression les plus élevés est correcte.
Le moteur supporte la présence de sable dans le puits jusqu'à une concentration maximale de 150 g/m³. En cas de présence importante de sable ou d'impuretés dans l'eau pompée, il est recommandé de vérifier que la pompe est installée à la bonne distance du fond du puits et que sa puissance est adaptée au débit maximal du forage.
Le moteur doit être utilisé dans une plage de pH de l'eau comprise entre 6,4 et 8,0 et dans une plage de température ambiante maximale de 40 °C. Un flux de refroidissement d'eau d'au moins 8 cm/s doit être garanti autour du moteur. Si la pompe est utilisée dans des puits ou réservoirs de diamètre supérieur à 4’’, il est conseillé d’installer une chemise de refroidissement adaptée.
Le câble d'alimentation fourni est amovible et peut être prolongé par l'utilisateur en respectant les instructions du fabricant et en utilisant des accessoires appropriés. Le câble ne doit pas être utilisé pour soulever ou transporter la pompe.
En fonctionnement normal, le moteur ne nécessite pas d'entretien programmé. Il est toutefois recommandé de contrôler régulièrement la pression, le débit et la consommation électrique. En cas de dysfonctionnement (pompe ne démarre pas, débit insuffisant, arrêt fréquent, etc.), il faut vérifier l'alimentation électrique, la présence de toutes les phases, le niveau d'eau dans le puits, la protection thermique, la direction de rotation, l'absence d'obstruction ou de fuites dans le système, ainsi que le bon fonctionnement des dispositifs tels que le clapet anti-retour, le pressostat et les sondes anti-marche à sec.
En cas de surcharge thermique ou de surcharge de courant, la protection thermique intégrée du moteur (pour les moteurs H2-O2) ou la protection moteur du coffret de commande (pour les moteurs triphasés HT-OT) interviendra, mettant le moteur en veille. Le redémarrage normal s'effectue après une réinitialisation manuelle, consistant à déconnecter le moteur de l'alimentation pendant au moins 15 minutes pour permettre son refroidissement.
Le moteur peut être utilisé avec un variateur de fréquence, sous réserve de respecter les instructions spécifiques fournies.
Enfin, lors de l'utilisation avec un groupe électrogène, la puissance nominale du générateur doit être au moins trois fois supérieure à la puissance nominale du moteur. Le démarrage et l'arrêt doivent respecter une séquence précise pour éviter d'endommager la pompe et le générateur.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les spécificités techniques de ce moteur pour pompe de forage ?
Ce moteur triphasé de type bain d'huile développe une puissance de 0,75 kW avec un ampérage de 2,60 A. Il mesure 339 mm de longueur et pèse 8,80 kg, ce qui lui confère une robustesse adaptée à une utilisation intensive.
Comment ce moteur garantit-il sa résistance en environnement humide ?
Il bénéficie d’une norme d’isolation IP68, assurant une étanchéité totale contre la pénétration d'eau, ce qui le rend adapté aux conditions de forage immergé.
Quelle est la tension d’alimentation requise pour ce moteur ?
Le moteur fonctionne sous une tension triphasée de 380 V, conforme aux installations électriques industrielles standards.
Dans quels contextes ce moteur est-il le plus adapté ?
Ce moteur est conçu pour des applications de forage nécessitant une performance fiable et durable, notamment dans des environnements exigeants où une résistance à l'eau est indispensable.
