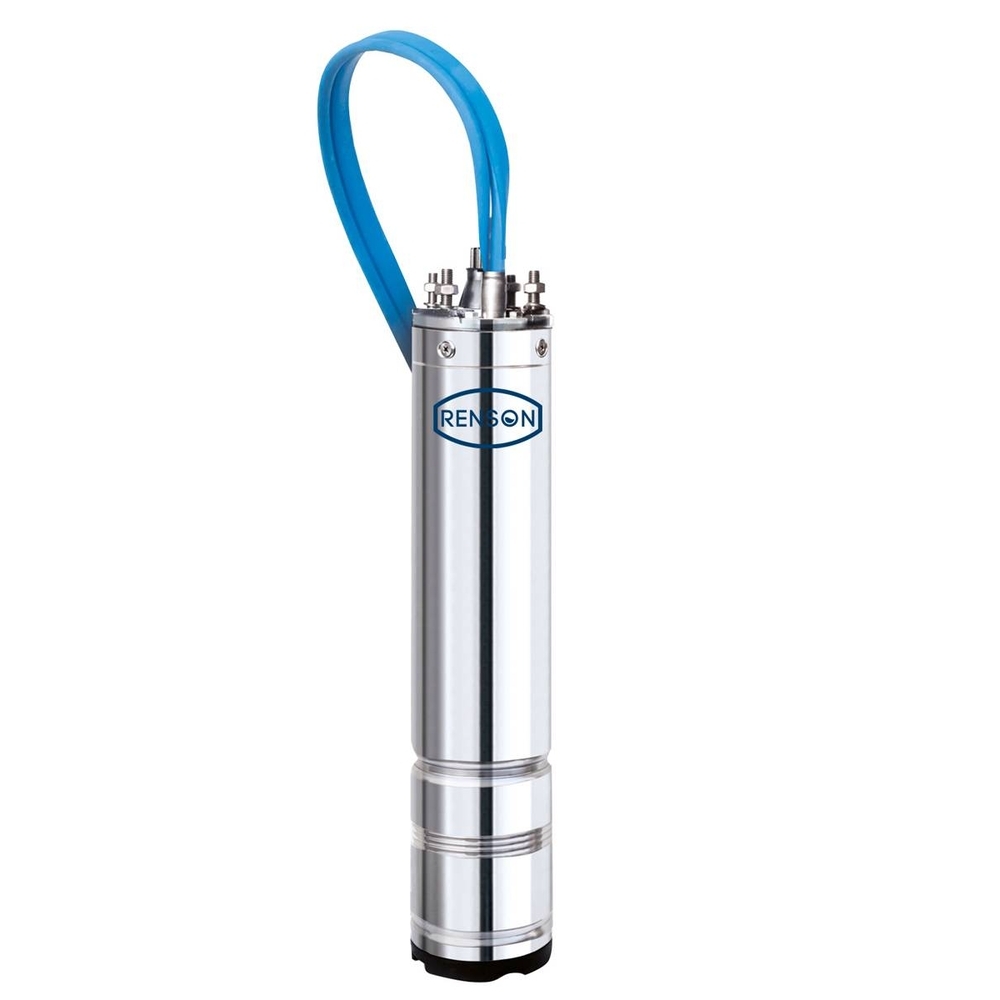

MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 3KW 4500N - RENSON - 817888
Référence : U003817888
Découvrez MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 3KW 4500N - RENSON - 817888 disponible à l'achat
- Conçu pour une utilisation intensive
- Norme d'isolation IP68 pour une protection optimale
- Puissance de 3 kW pour des performances élevées
- Fonctionnement triphasé pour une efficacité accrue
- Modèle à moteur huile pour une durabilité améliorée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le moteur pour pompe de forage à bain d'huile 4'' triphasé de la marque RENSON est conçu pour une utilisation intensive dans des applications industrielles et agricoles.
Ce moteur asynchrone 2 pôles, encapsulé et à bain d'huile diélectrique approuvé par la FDA, offre une puissance de 3 kW avec une tension de 380 V et un ampérage de 7,20 A.
Il garantit des performances élevées grâce à son fonctionnement triphasé et sa capacité de poussée de 4 500 N.
Le moteur présente une norme d'isolation IP68, assurant une protection optimale contre l'humidité et les immersions prolongées.
Sa construction intègre un stator rebobinable et un rotor noyé dans un bain d'huile diélectrique, ainsi que des roulements axiaux et radiaux surdimensionnés pour une longue durée de vie.
La compensation de pression interne est assurée par un diaphragme spécial, et une protection anti-sable est intégrée pour garantir un fonctionnement optimal même en présence de particules abrasives.
Le moteur est compact avec une longueur de 457 mm et un poids de 13,80 kg.
Il est équipé d'un connecteur d'alimentation amovible de 2,5 mètres facilitant les opérations d'entretien et l'installation.
La bride d'accouplement hydraulique respecte les dimensions standards 4" NEMA.
Ce moteur supporte la présence de sable dans le puits jusqu'à une concentration maximale de 150 g/m³.
Il doit être installé en position verticale ou horizontale, à une profondeur maximale d'immersion de 150 mètres.
Le pH de l'eau doit être compris entre 6,4 et 8,0, et un flux de refroidissement minimum de 8 cm/sec doit être garanti autour du moteur.
Pour le démarrage et le fonctionnement, un boîtier de contrôle est nécessaire, incluant une protection contre les surcharges conforme à la norme EN 60474-1 (temps d'intervention inférieur à 10 secondes avec 5 x In).
La rotation du moteur est réversible.
Le moteur est livré avec un câble d'alimentation inclus.
Son fonctionnement est optimal avec un variateur de fréquence grâce à l’équipement de séparateurs de phases.
Un interrupteur général avec une distance minimale de 3 mm entre contacts et un contact séparateur pour tous les pôles doit être installé, ainsi que des fusibles adaptés pour chaque phase.
Le moteur doit être raccordé à la terre conformément aux normes IEC 364-5-54 et EN 60034-1, avec une bonne connexion assurée.
Il est recommandé d’installer une protection contre la foudre dans le système de contrôle.
La mise en service doit être réalisée après immersion complète de la partie hydraulique dans le liquide.
La vérification du sens de rotation du moteur triphasé est indispensable en mesurant le débit et la pression, puis en inversant deux phases pour déterminer la connexion correcte.
L'utilisation d'un groupe électrogène nécessite que sa puissance nominale soit au moins triple de la puissance nominale de la pompe.
La tension et la fréquence doivent être compatibles avec les valeurs 220-230V +6% / -10% UN à 50 Hz ou 230-240V +6% / -10% UN à 50 Hz.
Le démarrage et l'arrêt du moteur doivent respecter une séquence précise pour éviter tout dommage.
Le moteur ne requiert pas d'entretien programmé en fonctionnement normal.
Il est conseillé de contrôler régulièrement la pression, le débit et la consommation électrique.
En cas de forte présence de sable ou d'impuretés, il est nécessaire de vérifier que la puissance de la pompe correspond au débit maximal du puits et que l'installation respecte la distance correcte par rapport au fond du puits.
La résistance d’isolement doit être mesurée avant et pendant la descente de la pompe dans le puits.
Les valeurs minimales sont supérieures à 500 MΩ pour un moteur neuf et à 20 MΩ pour un moteur usagé.
Le moteur ne doit pas être utilisé pour pomper des liquides explosifs, hydrocarbures, liquides agressifs ou autres liquides non prévus.
Un câble de sécurité doit être fixé à la tête de la pompe pour prévenir tout dommage.
Le moteur doit être stocké dans son emballage d'origine dans un lieu sec, à l'abri des sources de chaleur et de l'humidité, avec une température ambiante comprise entre -15 °C et +50 °C.
En cas de dysfonctionnement, plusieurs vérifications sont préconisées : alimentation électrique, présence des phases, niveau d'eau, protection thermique, sens de rotation, absence d'obstruction ou de fuite, et état des dispositifs de sécurité.
Enfin, ce moteur respecte les directives européennes applicables, notamment la directive basse tension 2014/35/UE, la directive compatibilité électromagnétique 2014/30/UE, la directive RoHS II 2011/65/EU, la directive machines 2006/42/CE, et les normes EN associées.
Avec une longueur de 457 mm et un poids de 13,80 kg, ce moteur compact bénéficie d’un degré de protection IP68 et d’une isolation classe F, assurant une excellente protection contre l’humidité et les environnements difficiles. Il supporte la présence de sable dans le puits grâce à une protection anti-sable spécifique et un couvercle de protection au fond du moteur.
Le moteur est équipé d’un connecteur d’alimentation amovible de 2,5 mètres, facilitant les opérations d’entretien et l’installation. Il est pré-rempli avec un fluide diélectrique approuvé par la FDA, garantissant fiabilité et robustesse. Son fonctionnement est optimisé avec un variateur de fréquence grâce à des séparateurs de phases intégrés.
Ce moteur peut être installé verticalement ou horizontalement, avec une profondeur maximale d’immersion de 150 mètres. Il fonctionne dans une plage de pH de l’eau comprise entre 6,4 et 8,0. La température ambiante maximale recommandée est de 40°C, avec un flux de refroidissement minimum de 8 cm/s. La rotation est réversible, et le moteur peut supporter jusqu’à 150 démarrages par heure, répartis également.
La capacité de poussée est de 4500 N, avec une bride d’accouplement hydraulique aux dimensions standard 4" NEMA. Pour un usage optimal, un boîtier de contrôle est nécessaire pour le démarrage, le fonctionnement et la protection contre les surcharges, conformément à la norme EN 60474-1.
Avantages majeurs :
- Câble inclus et amovible pour une maintenance facilitée
- Fiabilité renforcée par un fluide diélectrique certifié FDA
- Fonctionnement optimal avec variateur de fréquence
- Résistance à la présence de sable dans le puits
- Protection anti-sable et couvercle de sécurité
Ce moteur est adapté aux environnements exigeants, offrant robustesse, durabilité et performances élevées pour les pompes de forage.
- modèle : OT
- type de moteur : huile
- tension : 380 V
- puissance : 3 kW
- ampérage : 7,20 A
- norme d'isolation : IP68
- longueur : 457 mm
- poids : 13,80 kg
- utilisation : intensif
- moteur asynchrone 2 pôles, triphasé, encapsulé, à bain d'huile
- stator rebobinable et rotor noyé dans un bain d'huile diélectrique
- roulements axiaux et radiaux surdimensionnés
- compensation de pression assurée par diaphragme spécial
- protection anti-sable
- couvercle de protection et de sécurité sur le fond du moteur
- connecteur d'alimentation amovible de 2,5 mètres
- bride d'accouplement hydraulique : dimensions standard 4" NEMA
- degré de protection : IP 68
- isolation : classe F
- capacité de poussée : 4 500 N
Le démarrage ne doit se faire qu'après immersion complète de la partie hydraulique dans le liquide. Il est recommandé d'installer un clapet anti-retour sur la conduite de refoulement, à une distance maximale de 7 mètres de la pompe, afin d'éviter les coups de bélier. Le moteur peut fonctionner avec une rotation réversible, et la direction de rotation doit être vérifiée après branchement en mesurant le débit et la pression, en inversant deux phases si nécessaire pour obtenir les meilleures performances.
L'alimentation électrique doit être conforme aux valeurs de tension et de fréquence indiquées sur la plaque signalétique du moteur. Le choix de la section du câble d'alimentation doit être adapté à la puissance du moteur et à la distance entre la pompe et la source d'alimentation pour éviter tout dommage. Un interrupteur général avec une séparation des contacts d'au moins 3 mm et des fusibles adaptés pour chaque phase doivent être installés en amont. Le moteur triphasé doit être protégé par un dispositif de protection moteur conforme à la norme EN 60947-4-1.
Le moteur est destiné à pomper de l'eau douce, propre, avec une plage de pH comprise entre 6,4 et 8,0, et peut tolérer une présence de sable jusqu'à 150 g/m³. Il est important de vérifier que le débit de la pompe ne dépasse pas le débit maximal du puits et que la pompe est installée à une distance adéquate du fond du puits pour éviter le fonctionnement à sec.
En cas de fonctionnement normal, aucun entretien programmé n'est requis. Il est cependant conseillé de contrôler régulièrement la pression, le débit et la consommation électrique. En cas de présence importante de sable ou d'impuretés, il faut vérifier le respect du débit maximal du puits et la position de la pompe. Toute intervention sur le moteur ou son câblage doit être réalisée par un technicien après coupure de l'alimentation électrique. Le moteur ne doit jamais être ouvert, car son assemblage et son réglage nécessitent des outils spécifiques.
En cas de dysfonctionnement, plusieurs vérifications sont recommandées : contrôle de l'alimentation électrique et des phases, vérification du niveau d'eau dans le puits pour éviter la marche à sec, contrôle de la protection thermique et réinitialisation si nécessaire, vérification de l'absence d'obstructions dans la pompe ou les tuyauteries, contrôle des fuites, clapet anti-retour, pressostat, et position des sondes de protection contre la marche à sec. En cas de besoin, la pompe peut être remplacée par un modèle adapté aux caractéristiques du puits.
Le moteur peut être alimenté par un générateur électrique, à condition que la puissance nominale du générateur soit au moins triple de la puissance nominale du moteur. Le démarrage et l'arrêt doivent respecter une séquence précise : démarrer le générateur avant de connecter la pompe et arrêter la pompe avant d'éteindre le générateur.
Pour un fonctionnement avec variateur de fréquence, il convient de se référer aux instructions spécifiques fournies.
Enfin, le moteur est pré-rempli en usine avec un fluide diélectrique non toxique (mélange eau/antigel), il n'est donc pas nécessaire de le remplir avant installation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la puissance et la tension de ce moteur pour pompe de forage ?
Ce moteur fonctionne en triphasé avec une puissance de 3 kW et une tension de 380 V, assurant des performances adaptées à une utilisation intensive.
Comment ce moteur garantit-il sa durabilité en milieu humide ?
Le moteur est conforme à la norme d'isolation IP68, ce qui lui confère une protection optimale contre l'humidité, essentielle pour les applications en immersion.
Quels sont les avantages du modèle à bain d'huile pour ce moteur ?
Le moteur à bain d'huile améliore la durabilité en assurant un refroidissement efficace et une lubrification constante des composants internes.
Quelles sont les dimensions et le poids du moteur ?
Ce moteur mesure 457 mm de longueur et pèse 13,80 kg, ce qui facilite son intégration dans des installations de forage compactes.
Dans quels contextes professionnels ce moteur est-il le plus adapté ?
Ce moteur est conçu pour une utilisation intensive, ce qui le rend adapté aux applications exigeantes nécessitant une fiabilité et une performance constantes.
