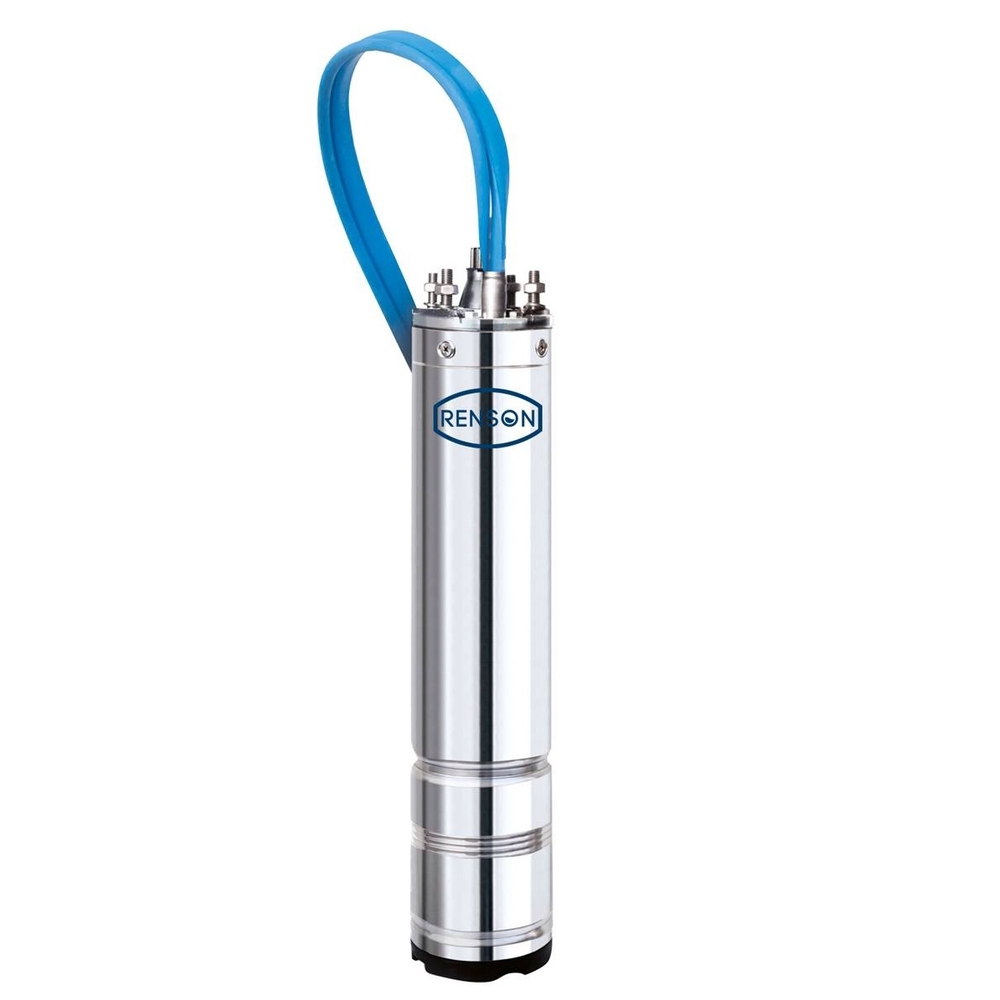

MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 5,5KW - RENSON - 817891

Découvrez le moteur pour pompe de forage à bain d'huile de 4'' de la marque RENSON, modèle OT, conçu pour un usage intensif.

Ce moteur triphasé possède une puissance de 5,5 kW et fonctionne sous une tension de 380 V avec un ampérage de 12,60 A.
Il mesure 572 mm de longueur et pèse 20,50 kg, offrant un équilibre optimal entre performance et compacité.
Sa norme d'isolation IP68 garantit une protection étanche et une durabilité exceptionnelle, même en immersion prolongée.

Le moteur est pré-rempli avec un fluide diélectrique approuvé par la FDA (Food and Drug Administration), assurant ainsi une fiabilité et une robustesse accrues.
Son bain d'huile permet un fonctionnement silencieux et une meilleure dissipation thermique.
Les roulements axiaux et radiaux surdimensionnés contribuent à une longue durée de vie du moteur.
Un diaphragme spécial assure la compensation de pression à l’intérieur du moteur, évitant ainsi les défaillances liées aux variations de pression.

Ce moteur est compatible avec un variateur de fréquence grâce à ses séparateurs de phases intégrés.
Le câble d’alimentation de 3,5 mètres est amovible, facilitant les opérations d’entretien et l’installation.
De plus, il supporte la présence de sable dans le puits jusqu’à une concentration maximale de 150 g/m³, ce qui le rend adapté à des environnements exigeants.

Applications :
Le moteur est destiné aux usages industriels et agricoles, notamment pour le pompage d’eau propre sans particules solides agressives.
Il est conçu pour fonctionner immergé totalement dans l’eau, sans reposer sur le fond du puits, avec une profondeur maximale d’immersion de 150 mètres.
La plage de pH recommandée pour l’eau pompée est comprise entre 6,4 et 8,0.

Conditions d’utilisation et recommandations :
L’installation nécessite un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conforme à la norme EN 60474-1.
La tension d’alimentation admissible varie de +6 % à -10 % de la tension nominale.
Le moteur dispose d’un sens de rotation réversible.
La température ambiante maximale recommandée est de 40 °C.
Un débit de refroidissement minimal de 8 cm/s autour du moteur doit être garanti.
Le nombre maximum de démarrages est de 150 par heure, répartis uniformément.
Le moteur peut être installé en position verticale ou horizontale.

Avantages produit :
Le moteur est livré avec un câble inclus.
Il est fiable et robuste grâce à son fluide diélectrique approuvé.
Son fonctionnement est optimal avec un variateur de fréquence.
Le câble d’alimentation amovible facilite l’entretien et l’installation.
Il est conçu pour supporter la présence de sable dans le puits.

Caractéristiques techniques détaillées :
Moteur asynchrone 2 pôles, triphasé, encapsulé, à bain d'huile.
Stator rebobinable et rotor noyé dans un bain d'huile diélectrique.
Bride d'accouplement hydraulique aux dimensions standard 4" NEMA.
Puissance : 5,5 kW.
Tension : 3x380-415 V / 50 Hz.
Degré de protection : IP68.
Isolation : Classe F.
Capacité de poussée : 4 500 N.

Installation et maintenance :
Il est recommandé d’utiliser une corde de sécurité fixée à la tête de la pompe pour éviter tout dommage.
Le câble d’alimentation ne doit pas être utilisé pour soulever ou transporter la pompe.
Un clapet anti-retour doit être installé sur la conduite de refoulement pour éviter les coups de bélier.
Le moteur ne nécessite pas d’entretien programmé mais il est conseillé de contrôler régulièrement la pression, le débit et la consommation électrique.
En cas de forte présence de sable ou d’impuretés, vérifier la puissance de la pompe et sa distance par rapport au fond du puits.
La résistance d’isolement doit être mesurée avant et pendant la descente de la pompe, avec des valeurs minimales de 500 MΩ pour un moteur neuf et 20 MΩ pour un moteur usagé.

Normes et conformité :
Ce moteur est conforme aux directives européennes, notamment la directive basse tension 2014/35/UE, la directive compatibilité électromagnétique 2014/30/UE, la directive RoHSII 2011/65/EU, ainsi qu’aux normes EN 60335-2-41 et EN 60034-1.
Il doit être utilisé uniquement dans des machines complètes respectant les exigences de sécurité.

Recommandations complémentaires :
Avant toute mise en service, contrôler le sens de rotation du moteur triphasé en mesurant le débit et la pression, en inversant deux phases si nécessaire pour obtenir la meilleure performance.
Lors d’une alimentation par générateur, la puissance de ce dernier doit être au moins triple de la puissance nominale de la pompe.
Le moteur peut être utilisé avec un variateur de fréquence en suivant les instructions fournies.

Gestion des déchets :
En fin de vie, le moteur ne doit pas être jeté avec les déchets ménagers mais collecté selon la réglementation locale en vigueur.

• modèle : OT
• type de moteur : huile
• tension : 380 V
• puissance : 5,50 kW
• ampérage : 12,60 A
• norme d'isolation : IP68
• longueur : 572 mm
• poids : 20,50 kg
• utilisation : intensif
• moteur asynchrone 2 pôles, triphasé, encapsulé, à bain d'huile
• stator rebobinable et rotor noyé dans un bain d'huile diélectrique
• roulements axiaux et radiaux surdimensionnés garantissant une longue durée de vie
• compensation de pression assurée par un diaphragme spécial
• protection anti-sable pour fonctionnement optimal
• couvercle de protection et de sécurité sur le fond du moteur
• connecteur d'alimentation amovible de 3,5 mètres
• bride d'accouplement hydraulique : dimensions standard 4" NEMA
• isolation : classe F
• capacité de poussée : 4 500 N

Le moteur pour pompe de forage à bain d’huile 4’’ triphasé se met en service uniquement lorsque la partie hydraulique est complètement immergée dans le liquide à pomper. L’utilisateur doit veiller à ce que la pompe soit installée dans un puits ou un réservoir avec un débit d’eau suffisant, en respectant une profondeur maximale d’immersion de 150 mètres. La pompe peut fonctionner en position verticale ou horizontale, et le câble d’alimentation doit être fixé tous les 3 mètres pour éviter tout dommage.

Avant la mise en route, il est nécessaire de purger la conduite de refoulement pour éliminer l’air et d’installer un clapet anti-retour à une distance maximale de 7 mètres de la pompe afin d’éviter les coups de bélier. La rotation du moteur est réversible ; il convient de vérifier la bonne direction de rotation en mesurant le débit et la pression, puis en inversant deux phases si nécessaire pour obtenir les valeurs optimales.

Le moteur doit être alimenté via un coffret de commande équipé d’une protection moteur adaptée, avec des fusibles pour chaque phase et un dispositif d’arrêt d’urgence. En cas d’utilisation avec un générateur, la puissance de ce dernier doit être au moins triple de la puissance nominale de la pompe. L’alimentation électrique doit respecter les plages de tension et de fréquence spécifiées, et la section du câble doit être adaptée à la puissance du moteur et à la distance entre la pompe et la source d’alimentation.

En fonctionnement normal, le moteur ne nécessite pas d’entretien programmé. Il est conseillé de contrôler régulièrement la pression, le débit et la consommation électrique. En cas de présence élevée de sable ou d’impuretés dans l’eau, il faut vérifier que la pompe est installée à la bonne hauteur par rapport au fond du puits et que sa puissance est adaptée au débit maximal du forage.

En cas de dysfonctionnement, plusieurs vérifications doivent être effectuées : alimentation électrique, présence de toutes les phases, niveau d’eau suffisant dans le puits, état des protections thermiques, absence d’obstruction ou de sable excessif, bon fonctionnement des dispositifs hydrauliques (clapet anti-retour, pressostat) et positionnement des sondes anti-marche à sec. Le moteur doit être immédiatement arrêté en cas de dépassement du courant nominal, de tension hors tolérance ou de risque de fonctionnement à sec.

Le câble d’alimentation peut être prolongé par l’utilisateur en respectant les recommandations du fabricant concernant le type et la section du câble, ainsi que l’étanchéité des raccords. Le câble ne doit jamais être utilisé pour soulever ou transporter la pompe. En cas d’inactivité prolongée, il est recommandé de déconnecter la pompe du réseau électrique.

La pompe est adaptée aux usages industriels et agricoles, pour le pompage d’eau douce avec un pH compris entre 6,4 et 8,0, et supporte la présence de sable jusqu’à 150 g/m³. Elle ne doit pas être utilisée pour pomper des liquides explosifs, agressifs ou hydrocarbures. Un débit d’eau minimum de 8 cm/s doit être garanti autour du moteur pour assurer son refroidissement. En cas d’utilisation dans des puits ou réservoirs de diamètre supérieur à 4’’, il est recommandé d’installer une chemise de refroidissement adaptée.

En résumé, l’utilisation du moteur pour pompe de forage consiste à l’installer correctement immergé dans un milieu aqueux conforme aux conditions spécifiées, à assurer une alimentation électrique conforme avec protections adaptées, à vérifier la bonne direction de rotation, à contrôler régulièrement les paramètres de fonctionnement et à respecter les consignes de maintenance et dépannage pour garantir un fonctionnement fiable et durable.
