POMPE 230V HORIZONTALE 0,88KW MULTICELLULAIRE - RCM5-5PA - RENSON - 103176
Référence : U003103176
Découvrez POMPE 230V HORIZONTALE 0,88KW MULTICELLULAIRE - RCM5-5PA - RENSON - 103176 disponible à l'achat
- Idéale pour les applications à haute pression
- Conception robuste en fonte et acier inoxydable
- Performance optimale avec moteur fermé IP44
- Durabilité accrue grâce à la garniture céramique
- Supporte des températures jusqu'à 50°C
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

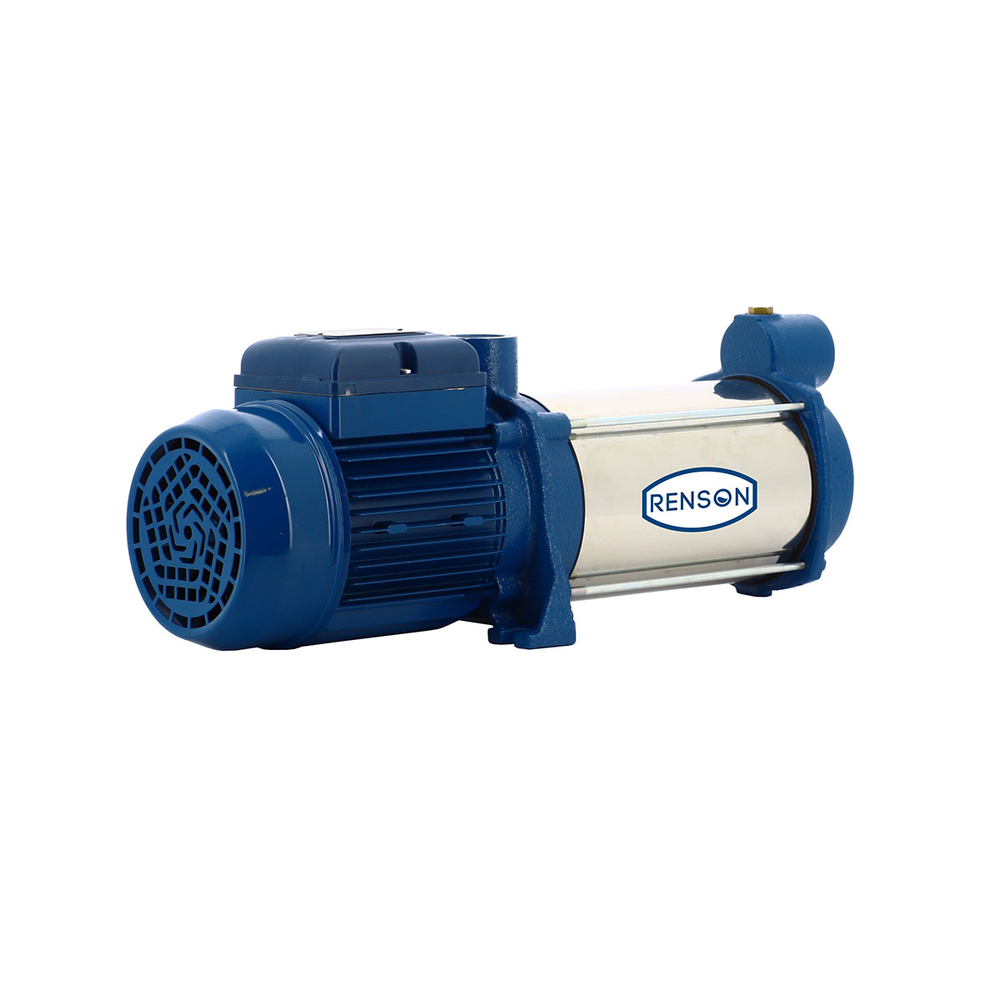

La pompe multicellulaire horizontale RCM5-5PA de RENSON est conçue pour des applications intensives nécessitant une hauteur manométrique élevée.
Il s’agit d’une pompe centrifuge auto-amorçante, particulièrement adaptée à la réalisation de petits et moyens groupes de surpression.
Elle est destinée au pompage et au transfert d’eaux claires issues de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
Installée hors de l’eau, elle aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou autre.
La profondeur d’aspiration maximale est de 7 mètres.
La pompe est robuste et facile à installer, offrant une solution fiable pour des usages domestiques, agricoles ou industriels légers.
Elle ne peut pas aspirer à plus de 7 mètres de profondeur.
Le corps de pompe et le support sont en fonte, garantissant une grande solidité.
La coque extérieure et l’arbre sont en acier inoxydable, assurant résistance à la corrosion.
Les turbines et diffuseurs sont en Noryl renforcé avec fibre de verre, pour une durabilité accrue.
La garniture mécanique est en céramique-graphite-NBR, ce qui améliore la longévité.
Cette pompe fonctionne avec un moteur industriel fermé de classe d’isolation F, protégé IP44.
Elle supporte une température ambiante allant de -5 °C à +50 °C.
La pression maximale de fonctionnement est de 5,60 bar.

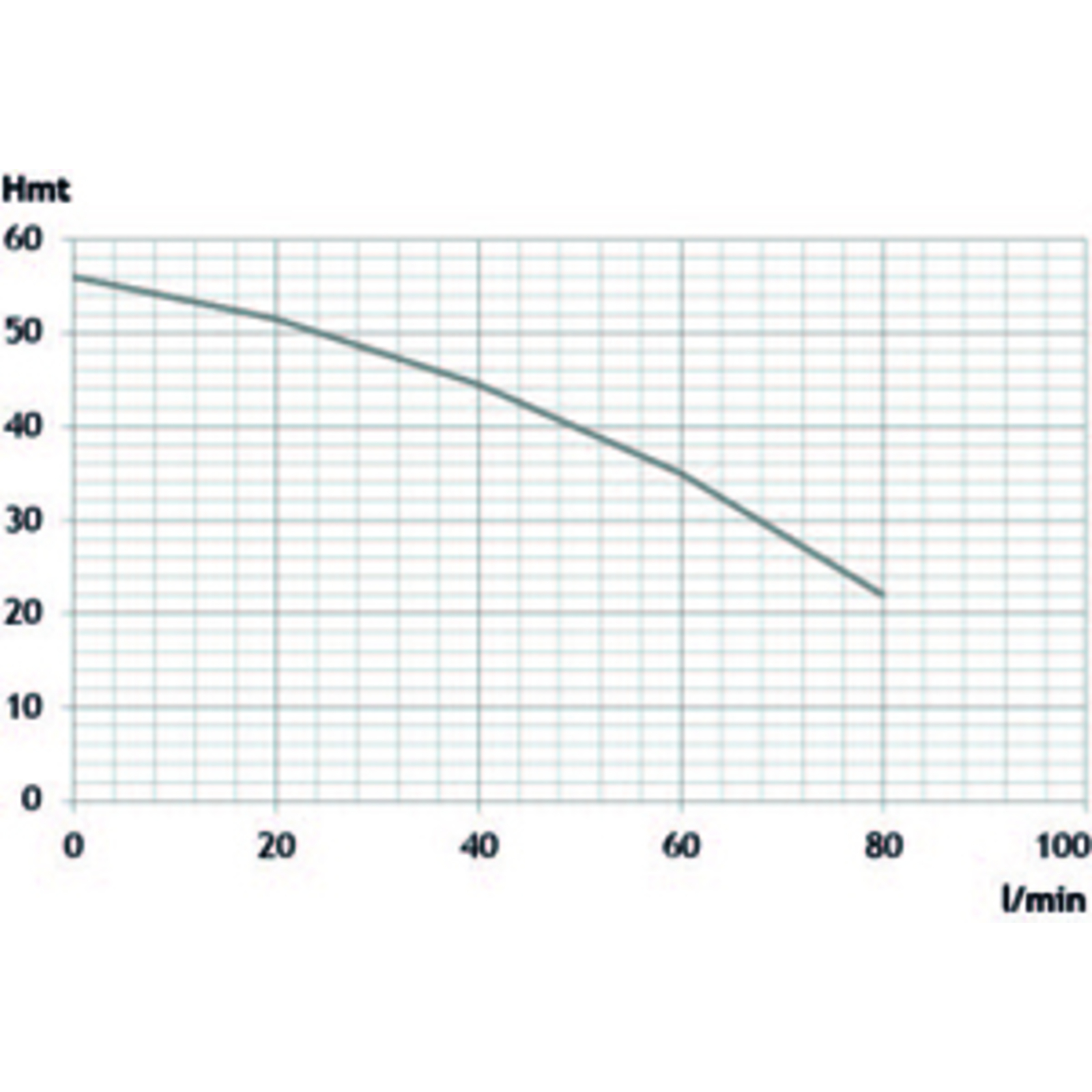

Ses performances techniques sont les suivantes :
- Débit maximal de 80 litres par minute
- Hauteur manométrique totale (HMT) maximale de 56 mètres
- Diamètre nominal d’aspiration (DNA) et de refoulement (DNR) de 1 pouce
- Tension d’alimentation de 230 V monophasé
- Puissance nominale de 0,88 kW (1,20 HP)
- Ampérage de 6,10 A
- Poids de 16 kg
La pompe est livrée sans câble d’alimentation et nécessite l’installation d’un coffret de sécurité manque d’eau pour un fonctionnement optimal.
Il est conseillé d’utiliser des accessoires adaptés tels que kit d’aspiration, interrupteur à flotteur, presscontrol mono câble, et tuyaux d’arrosage spécifiques.
Pour l’installation, il est recommandé de fixer solidement la pompe sur une surface stable en utilisant les trous prévus à cet effet.
La tuyauterie d’aspiration doit être la plus courte possible, étanche et avec un tracé ascendant vers la pompe pour éviter les poches d’air.
Une soupape de fond avec crépine ou une soupape de rétention doit être installée sur l’aspiration.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention anti-bélier et d’une soupape de régulation.
La connexion électrique doit être réalisée par un professionnel, en respectant les normes locales.
La pompe doit être protégée par un dispositif magnétothermique et un interrupteur différentiel avec un seuil d’intervention ≤ 30 mA.
Le moteur doit tourner dans le sens des aiguilles d’une montre vu du côté clapet.
Avant démarrage, vérifier que l’arbre du moteur tourne librement et que le corps de pompe est rempli de liquide pour éviter le fonctionnement à sec.
Cette pompe est conforme aux normes et directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011, NF EN 60529:1992/A1:2000
Elle est conçue pour fonctionner dans des environnements bien aérés, non poussiéreux et protégés des intempéries, avec une température ambiante entre 5 et 40 °C.
Enfin, la pompe est adaptée au pompage d’eaux claires, chimiquement et mécaniquement non agressives pour ses matériaux.
Elle est prévue pour un usage intensif.
Le corps de pompe et le support sont en fonte, avec une coque extérieure en acier inoxydable, garantissant robustesse et durabilité. La turbine est en Noryl renforcé avec de la fibre de verre, et la garniture mécanique est réalisée en céramique-graphite-NBR pour une résistance accrue. Le moteur industriel fermé bénéficie d’une classe d’isolation F et d’un degré de protection IPX4.
Les caractéristiques techniques principales sont les suivantes :
- Débit maximum : 80 litres par minute
- Hauteur manométrique totale (HMT) maximum : 56 mètres
- Pression maximale : 5,60 bar
- Diamètre nominal aspiration (DNA) et refoulement (DNR) : 1 pouce
- Tension : 230 V
- Puissance nominale : 0,88 kW (1,20 HP)
- Ampérage : 6,10 A
- Poids : 16 kg
- Température ambiante d’utilisation : -5 à +50 °C
La pompe est conçue pour un usage intensif, avec une robustesse adaptée aux applications domestiques, agricoles ou industrielles légères. Elle nécessite un coffret de sécurité manque d’eau pour une installation optimale et est garantie 2 ans.
Des accessoires recommandés complètent cette pompe, tels que des kits d’aspiration, interrupteurs à flotteur, fiches, coude en nylon, presscontrol et tuyaux d’arrosage, facilitant son intégration et son fonctionnement dans différents systèmes.
- débit max : 80 L/min
- hmt max : 56 mètres
- modèle : RCM5-5PA
- dna : 1''
- dnr : 1''
- tension : 230 V
- puissance : 0,88 kW
- ampérage : 6 A
- poids : 16 kg
- puissance nominale : 1,20 HP
- corps de pompe : fonte
- coque extérieur : acier inoxydable
- turbine : noryl
- température ambiante : -5 à +50 °C
- degré de protection : IPX4
- classe d'isolation : F
- garniture mécanique : céramique-graphite-NBR
- type de liquide : eaux claires
- usage : intensif
- pression max : 5,60 bar
Pour son fonctionnement, il faut remplir complètement de liquide le corps de la pompe et le tuyau d’aspiration avant de démarrer. La pompe doit être amorcée et l’air évacué pour éviter tout désamorçage. Elle doit fonctionner dans le sens des aiguilles d’une montre (vue côté moteur). Il est important d’éviter un fonctionnement à sec ou avec le refoulement complètement fermé pendant plus de 2 à 3 minutes pour ne pas provoquer de surchauffe.
La tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air. L’extrémité du tuyau d’aspiration doit être immergée dans l’eau à une profondeur d’au moins deux fois le diamètre du tuyau. La tuyauterie de refoulement doit comporter une soupape de rétention et une soupape de régulation pour gérer le débit et la pression.
La pompe doit être installée dans un lieu bien aéré, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C. Elle peut fonctionner avec des températures de liquide entre +5 °C et +35 °C.
Le nombre de démarrages par heure est limité selon la puissance et le type de pompe. Pour régulariser ce nombre, il est possible d’ajuster les pressions d’étalonnage du pressostat ou d’augmenter la capacité du réservoir.
En cas d’arrêt prolongé, il est conseillé de vider complètement le corps de la pompe, le réservoir et la tuyauterie pour éviter tout risque de gel. Avant de remettre en marche, vérifier que l’arbre du moteur tourne librement et remplir à nouveau le corps de la pompe et le tuyau d’aspiration.
La pompe fonctionne dans des environnements domestiques, agricoles ou industriels légers, pour le pompage et le transfert d’eaux claires dans les conditions d’aspiration et de température indiquées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe multicellulaire ?
La pompe RCM5-5PA offre un débit maximum de 80 litres par minute et une hauteur manométrique totale (HMT) pouvant atteindre 56 mètres. Elle est conçue pour des applications nécessitant une haute pression.
Quels matériaux composent cette pompe et quels sont leurs avantages ?
Le corps et le support sont en fonte, assurant une robustesse mécanique, tandis que la coque extérieure et l’arbre sont en acier inoxydable pour une meilleure résistance à la corrosion. Les turbines et diffuseurs sont en Noryl renforcé de fibre de verre, garantissant durabilité et stabilité dimensionnelle.
Quel type de moteur équipe cette pompe et quelles sont ses caractéristiques ?
La pompe est équipée d’un moteur industriel fermé de classe IP44 et d’isolation classe F, offrant une protection contre les projections d’eau et une résistance thermique adaptée aux usages intensifs.
Quelles sont les conditions limites d’utilisation en température et pression ?
Cette pompe supporte une température maximale de fonctionnement de 50°C et une pression maximale de 11 bars, ce qui la rend adaptée à des environnements exigeants dans ces limites.
Quels sont les éléments spécifiques à prendre en compte pour l’installation électrique ?
La pompe est livrée sans câble d’alimentation et nécessite l’installation d’un coffret de sécurité manque d’eau afin d’assurer une protection optimale lors de son fonctionnement.
