POMPE BROYEUSE AFI 27 AVEC BATI + SYSTÈME D'AMORCAGE AUTO - RENSON - 817395
Référence : U003817395
Découvrez POMPE BROYEUSE AFI 27 AVEC BATI + SYSTÈME D'AMORCAGE AUTO - RENSON - 817395 disponible à l'achat
- Idéale pour le broyage des déchets organiques
- Facilité d'installation avec son bâti intégré
- Système d'amorçage automatique pour un usage simplifié
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

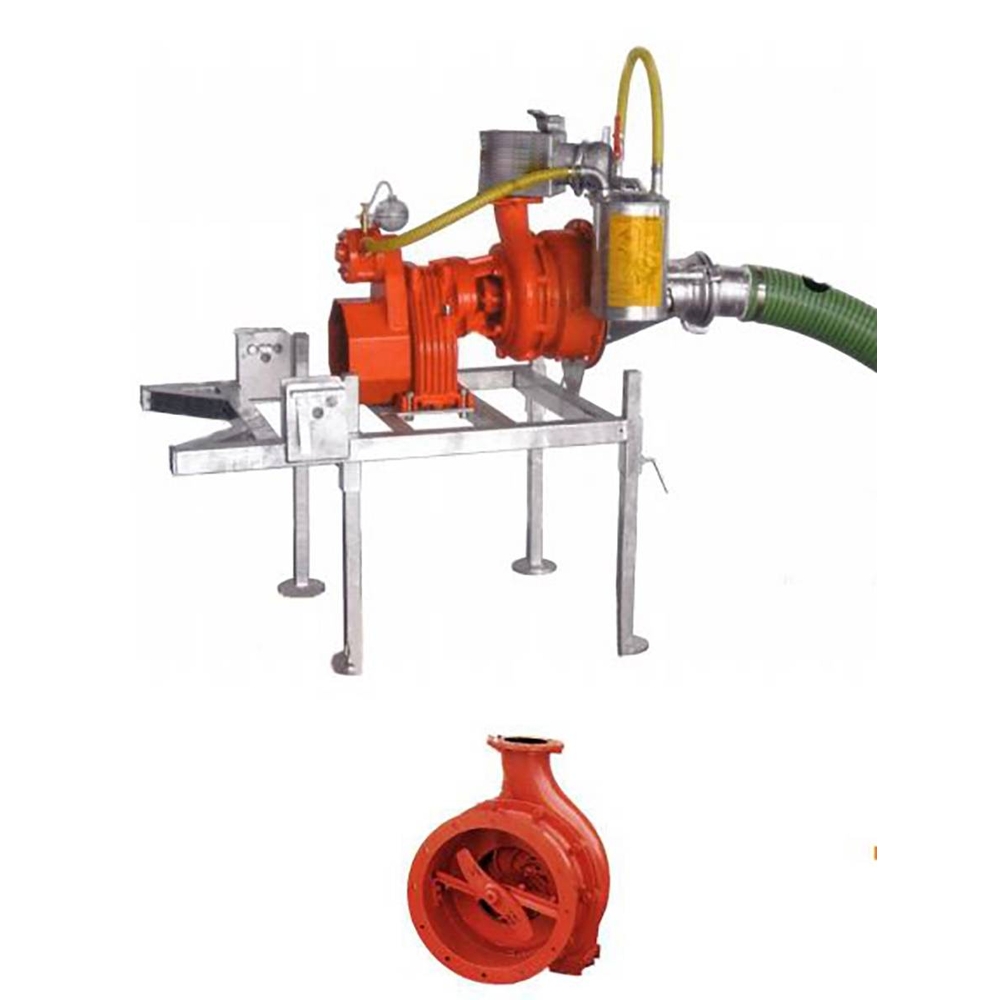

Découvrez la Pompe Broyeuse AFI 27 de RENSON, une solution performante destinée au broyage et au transfert des déchets organiques, notamment les lisiers.
Cette pompe à pression élevée est équipée d’un double mécanisme de coupe breveté (couteau contre couteau et turbine/contre turbine) assurant un hachage optimal des déchets solides contenus dans les effluents.
Elle intègre un bâti robuste facilitant son installation et un système d’amorçage automatique performant, complété par un clapet anti-retour pour un amorçage facilité.
La pompe broyeuse AFI 27 est conçue pour un usage agricole, notamment pour le transfert et l’épandage des lisiers, et permet une homogénéisation efficace grâce à une vanne de recyclage à 2 voies.
Sur le plan technique, cette pompe à axe horizontal possède un corps, une roue, un cône d’aspiration et un support en fonte ductile antichoc et antigel, garantissant robustesse et durabilité.
Les couteaux sont estampés en acier allié au chrome-vanadium trempé pour une grande résistance à l’usure.
Le cône d’aspiration est galvanisé à chaud et intègre une soupape.
La pompe est équipée d’un joint mécanique en Widia, reconnu pour sa durabilité et sa résistance à l’usure.
Les caractéristiques techniques clés comprennent un rapport de transmission de 1:3.35, un régime à la prise de force de 1000 tours/minute, et un régime pompe de 3350 tours/minute.
Le taux maximal de matière sèche supporté est de 9 %.
Les performances varient selon le débit :
- À 48 m³/h, la hauteur manométrique est de 145 mètres avec une puissance absorbée de 114 CV.
- À 60 m³/h, la hauteur est de 142 mètres pour 117 CV.
- À 90 m³/h, la hauteur est de 138 mètres pour 127 CV.
- À 120 m³/h, la hauteur est de 133 mètres pour 135 CV.
- À 150 m³/h, la hauteur est de 125 mètres pour 144 CV.
Le fonctionnement s’appuie sur un démarrage via prise de force tracteur, avec remplissage préalable du cône d’aspiration pour amorçage.
Un système de pompe à vide peut être utilisé pour accélérer l’amorçage.
La pompe ne doit jamais fonctionner à vide.
Le système d’amorçage automatique et le clapet anti-retour garantissent une mise en route simple et fiable.
Concernant l’entretien, il est recommandé de vérifier régulièrement le niveau d’huile dans les tuyaux de transmission et réducteurs, en utilisant de l’huile SAE90 ou ISO VG150 selon les modèles.
L’huile doit être remplacée après les 50 premières heures, puis tous les 1500 heures de fonctionnement (ou tous les ans).
Les pièces mobiles doivent être graissées toutes les 50 heures.
La lame et le rotor doivent être contrôlés régulièrement et remplacés si nécessaire.
Pour les modèles équipés de la boîte de vitesses « IV », l’huile doit être remplacée toutes les 500 heures, avec un remplissage précis à la fois dans le carter et la boîte de vitesses, en respectant les instructions spécifiques.
La pompe est compatible avec plusieurs accessoires recommandés pour optimiser son usage, tels que l’arbre à cardan avec boulon de cisaillement, des tuyaux de différentes longueurs et diamètres, des vannes 3 voies, et des colliers inox.
Les conditions d’utilisation recommandent un positionnement proche du lieu d’aspiration, un raccordement soigné des tuyaux, et une utilisation conforme aux normes de sécurité, notamment en protégeant les parties rotatives et en respectant les consignes de sécurité du manuel.
Le stockage doit se faire dans un endroit sec et à l’abri des intempéries.
En résumé, la Pompe Broyeuse AFI 27 avec bâti et système d’amorçage automatique de RENSON est un équipement robuste, performant et facile à utiliser, idéal pour la gestion efficace des déchets organiques en milieu agricole.
Elle allie technologie avancée de broyage, fiabilité mécanique, et simplicité d’entretien pour garantir une durabilité et une efficacité optimales.
Le corps de pompe, la roue, le cône d’aspiration et le support sont en fonte ductile antichoc et antigel, avec un cône d’aspiration galvanisé à chaud équipé d’une soupape incorporée. Les couteaux sont estampés en acier allié au chrome-vanadium trempé, assurant une grande résistance à l’usure, renforcée par un joint mécanique en Widia.
Caractéristiques techniques principales :
- Modèle : AFI 27
- Type de roue : Couteau contre couteau
- Taux de matière sèche maximum : 9 %
- Rapport : 1:3,35
- Vitesse à la prise de force : 1 000 tr/min
- Vitesse pompe : 3 350 tr/min
Performances selon le débit :
- 48 m³/h : hauteur manométrique 145 m, puissance absorbée 114 CV
- 60 m³/h : hauteur manométrique 142 m, puissance absorbée 117 CV
- 90 m³/h : hauteur manométrique 138 m, puissance absorbée 127 CV
- 120 m³/h : hauteur manométrique 133 m, puissance absorbée 135 CV
- 150 m³/h : hauteur manométrique 125 m, puissance absorbée 144 CV
Cette pompe robuste et performante est adaptée à une utilisation intensive dans le domaine agricole pour la gestion des effluents. Elle bénéficie d’une garantie de 2 ans.
Des accessoires complémentaires sont disponibles, notamment un arbre à cardan avec boulon de cisaillement, des tuyaux, colliers de serrage, vannes 3 voies, raccords mâles galvanisés, ainsi qu’un col de cygne galvanisé en option, facilitant l’intégration et la maintenance de l’installation.
Les matériaux utilisés et la conception garantissent une grande résistance aux chocs, au gel et à l’usure, assurant une longévité et une fiabilité optimales dans des conditions d’utilisation exigeantes.
- modèle : AFI
- type de roue : couteau contre couteau
- taux de matière sèche max. : 9 %
- corps de pompe, roue, cône d’aspiration et support en fonte ductile antichoc et antigel
- double broyeur (couteau-contre couteau et turbine/contre turbine)
- couteaux estampés en acier allié au chrome-vanadium trempé
- cône d’aspiration galvanisé à chaud avec soupape incorporée
- joint mécanique en Widia
- rapport de transmission : 1:3.35
- tour/min à la prise de force : 1000
- tour/min pompe : 3350
- performance à 48 m³/h : hauteur manométrique 145 mètres, puissance absorbée 114 CV
- performance à 60 m³/h : hauteur manométrique 142 mètres, puissance absorbée 117 CV
- performance à 90 m³/h : hauteur manométrique 138 mètres, puissance absorbée 127 CV
- performance à 120 m³/h : hauteur manométrique 133 mètres, puissance absorbée 135 CV
- performance à 150 m³/h : hauteur manométrique 125 mètres, puissance absorbée 144 CV
- référence fournisseur : 817395
La pompe broie les déchets solides présents dans les effluents grâce à un double mécanisme de coupe (couteau contre couteau et turbine/contre turbine) avant de les transférer sous pression élevée, permettant le déplacement sur de longues distances ou l’alimentation d’épandeurs à pression. Le recyclage par vanne à deux voies favorise l’homogénéisation du mélange.
La pompe doit être positionnée à proximité immédiate du lieu d’aspiration, avec les tuyaux d’aspiration et de refoulement raccordés selon les besoins. Le cardan de transmission doit être parallèlement aligné au sol pendant l’utilisation. Pour le transport, la machine doit être chargée sur un véhicule approprié en suivant les consignes de levage, sans utiliser le tracteur pour le transport routier.
Pour arrêter la pompe, la prise de force est désactivée progressivement, puis le moteur du tracteur est arrêté. Le cardan est déconnecté, le tuyau d’aspiration retiré pour évacuer les résidus, et la vanne à l’intérieur du cône ouverte pour évacuer les eaux usées restantes.
En cas de fonctionnement non conforme, il est spécifiquement indiqué de ne jamais faire fonctionner la pompe à vide sans que le cône d’aspiration soit rempli. Avant d’ouvrir le tuyau de refoulement, il faut s’assurer que le système n’est plus sous pression.
Le résultat attendu est un transfert efficace des effluents solides broyés et homogénéisés, permettant leur épandage ou transport, avec un amorçage automatique facilité par un clapet anti-retour et un système d’amorçage puissant.
Les conditions d’utilisation mentionnent que la pompe est destinée au transfert et à l’épandage des lisiers contenant jusqu’à 9 % de matière sèche, dans un contexte agricole ou industriel, avec des performances adaptées à des débits variés.
Enfin, l’entretien régulier est nécessaire pour assurer le bon fonctionnement, notamment le contrôle et le remplacement périodique de l’huile de lubrification, le graissage des parties mobiles, et la vérification de l’état des couteaux et rotors.
Ce résumé est strictement basé sur les informations d’usage extraites du manuel d’utilisation et de la fiche produit fournis.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels types de déchets cette pompe broyeuse peut-elle traiter efficacement ?
La pompe broyeuse AFI 27 est conçue spécifiquement pour le broyage des déchets organiques, ce qui facilite leur gestion et évacuation.
Comment le bâti intégré influence-t-il l’installation de la pompe ?
Le bâti intégré simplifie l’installation en offrant une base stable et adaptée, réduisant ainsi le temps et la complexité de mise en place sur chantier.
Quel est le rôle du système d’amorçage automatique sur cette pompe ?
Le système d’amorçage automatique facilite le démarrage de la pompe en éliminant la nécessité d’amorcer manuellement, ce qui rend son utilisation plus rapide et plus pratique.
Quels sont les éléments techniques spécifiques du modèle AFI 27 ?
Le modèle AFI 27 intègre un mécanisme de broyage performant et un bâti robuste, conçu pour un usage fiable dans le traitement des déchets organiques.
