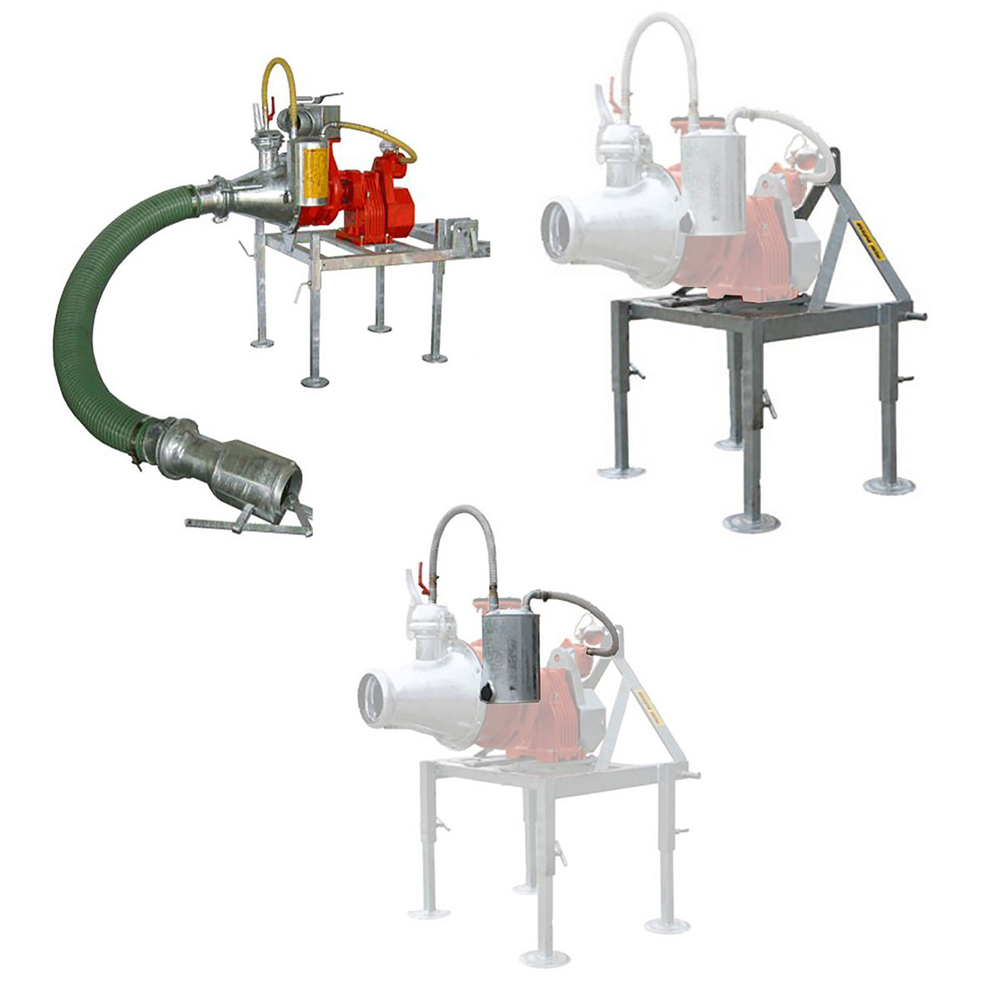

POMPE BROYEUSE AFI 27 AVEC BATI + SYSTÈME D'AMORCAGE AUTO - RENSON - 818427
Référence : U003818427
Découvrez POMPE BROYEUSE AFI 27 AVEC BATI + SYSTÈME D'AMORCAGE AUTO - RENSON - 818427 disponible à l'achat
- Conception robuste pour une durabilité accrue
- Système d'amorçage automatique pour un usage facile
- Idéale pour le broyage de matières solides
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la Pompe Broyeuse AFI 27 de RENSON, un équipement robuste et performant conçu pour le broyage efficace de matières solides.
Cette pompe à prise de force est destinée au transfert et à l’épandage des lisiers.
Elle intègre un double mécanisme de coupe breveté (couteau contre couteau et turbine/contre turbine) qui déchiquète les déchets solides contenus dans les effluents.
Le système d’amorçage automatique, renforcé par un clapet anti-retour, facilite la mise en route et assure une homogénéisation optimale grâce au recyclage par vanne à 2 voies.
Sur le plan technique, la pompe AFI 27 est équipée d’un corps, roue, cône d’aspiration et support en fonte ductile antichoc et antigel.
Les couteaux sont estampés en acier allié au chrome-vanadium trempé pour une grande résistance à l’usure.
Le cône d’aspiration est galvanisé à chaud et intègre une soupape.
Un joint mécanique en Widia garantit une étanchéité durable.
La pompe fonctionne avec un rapport de transmission de 1:4,93 et un régime de 540 tours/min à la prise de force, ce qui entraîne la pompe à 2662 tours/min.
Performances selon le débit :
- À 48 m³/h, hauteur manométrique de 91 mètres avec une puissance absorbée de 59 CV.
- À 60 m³/h, hauteur manométrique de 90 mètres avec 62 CV.
- À 90 m³/h, hauteur manométrique de 87 mètres avec 69 CV.
- À 120 m³/h, hauteur manométrique de 83 mètres avec 73 CV.
- À 150 m³/h, hauteur manométrique de 76 mètres avec 81 CV.
- À 180 m³/h, hauteur manométrique de 66 mètres avec 89 CV.
Le taux maximal de matière sèche supporté est de 9 %.
La pompe est conçue pour être montée sur bâti et peut être équipée d’accessoires recommandés tels que l’arbre à cardan avec boulon de cisaillement, tuyau lisier diamètre 150 mm, vanne 3 voies DN100, col de cygne galvanisé, sortie DN100 Ferrari, kit de raccordement DN100, ou encore un kit d’aspiration.
Conditions d’utilisation :
Cette pompe à pression élevée est conçue pour le transfert et l’épandage des lisiers, assurant un broyage efficace des déchets solides grâce à son double mécanisme de coupe.
Elle doit être utilisée dans des environnements adaptés et avec des équipements de protection conformes aux normes CE.
Fonctionnement :
Le démarrage s’effectue en remplissant le cône d’aspiration avec de l’eau ou des eaux usées, puis en activant la prise de force du tracteur.
Le système d’amorçage automatique et la pompe à vide intégrée facilitent la mise en marche.
La pompe ne doit jamais fonctionner à vide.
Pour arrêter, la prise de force est désactivée progressivement, le moteur arrêté, puis le cardan déconnecté.
Entretien :
L’huile des tuyaux de transmission et réducteurs doit être vérifiée régulièrement et remplacée selon les préconisations (huile SAE90 / ISO VG150).
Les pièces tournantes doivent être graissées toutes les 50 heures de fonctionnement.
La lame et le rotor doivent être inspectés régulièrement et remplacés en cas d’usure.
Pour les pompes équipées d’unités HD ou IV, un système de refroidissement d’huile est intégré et l’huile doit être remplacée toutes les 500 heures.
Les opérations de vidange et remplissage d’huile sont précisées avec schémas détaillés dans le manuel (pages 10 à 15).
Avantages produit :
- Conception robuste assurant une durabilité accrue.
- Système de coupe breveté pour un hachage optimal.
- Puissant système d’amorçage automatique.
- Facilite l’homogénéisation grâce au recyclage par vanne à 2 voies.
- Amorçage facilité grâce au clapet anti-retour.
- Joint mécanique en Widia garantissant une grande résistance à l’usure.
Conditionnement et stockage :
La pompe doit être stockée dans un endroit sec, à l’abri de la pluie, lorsque non utilisée sur une période prolongée.
La Pompe Broyeuse AFI 27 avec bâti et système d’amorçage automatique est ainsi un équipement fiable, performant et adapté aux besoins des professionnels pour le transfert et l’épandage efficace des lisiers.
Le corps de pompe, la roue, le cône d’aspiration et le support sont fabriqués en fonte ductile antichoc et antigel, assurant robustesse et durabilité. Les couteaux sont estampés en acier allié chrome-vanadium trempé pour une grande résistance à l’usure. Le cône d’aspiration est galvanisé à chaud et équipé d’une soupape incorporée. Un joint mécanique en Widia garantit une excellente étanchéité et une résistance élevée à l’usure.
Cette pompe à pression élevée offre une pression optimale pour le transfert d’effluents, avec un taux de matière sèche maximal de 9 %. Elle facilite l’homogénéisation grâce au recyclage par vanne à 2 voies.
Performances techniques :
- Rapport : 1:4,93
- Vitesse à la prise de force : 540 tours/min
- Vitesse pompe : 2 662 tours/min
Débits et hauteurs manométriques associés à la puissance absorbée :
- 48 m³/h : 91 mètres, 59 CV
- 60 m³/h : 90 mètres, 62 CV
- 90 m³/h : 87 mètres, 69 CV
- 120 m³/h : 83 mètres, 73 CV
- 150 m³/h : 76 mètres, 81 CV
- 180 m³/h : 66 mètres, 89 CV
Des accessoires complémentaires sont proposés, notamment un arbre à cardan avec boulon de cisaillement, des tuyaux de diamètre 150 mm, des colliers de serrage inox, des vannes 3 voies DN100, des raccords mâles galvanisés cannelés, ainsi que des options telles que le col de cygne galvanisé DN100.
Cette pompe est idéale pour les professionnels recherchant une solution fiable, performante et durable pour le broyage et le transfert des effluents solides dans les applications agricoles d’épandage.
- modèle : AFI
- type de roue : couteau contre couteau
- taux de matière sèche max. : 9 %
- rapport : 1:4,93
- tour/min à la prise de force : 540
- tour/min pompe : 2 662
- hauteur manométrique à 48 m³/h : 91 mètres
- puissance absorbée à 48 m³/h : 59 CV
- hauteur manométrique à 60 m³/h : 90 mètres
- puissance absorbée à 60 m³/h : 62 CV
- hauteur manométrique à 90 m³/h : 87 mètres
- puissance absorbée à 90 m³/h : 69 CV
- hauteur manométrique à 120 m³/h : 83 mètres
- puissance absorbée à 120 m³/h : 73 CV
- hauteur manométrique à 150 m³/h : 76 mètres
- puissance absorbée à 150 m³/h : 81 CV
- hauteur manométrique à 180 m³/h : 66 mètres
- puissance absorbée à 180 m³/h : 89 CV
- corps de pompe, roue, cône d’aspiration et support en fonte ductile antichoc et antigel
- double broyeur : couteau-contre couteau et turbine/contre turbine
- couteaux estampés en acier allié au chrome-vanadium trempé
- cône d’aspiration galvanisé à chaud avec soupape incorporée
- joint d’étanchéité mécanique en widia garantissant une grande résistance à l’usure
La pompe broie les matières solides contenues dans les effluents grâce à un double mécanisme de coupe (couteau contre couteau et turbine/contre turbine), ce qui facilite leur transfert. Elle est destinée au transfert et à l’épandage des lisiers. Le matériau broyé peut être transféré sur de longues distances ou utilisé pour alimenter des épandeurs à pression.
Pour l’arrêt, il faut progressivement diminuer le régime de la prise de force, arrêter le moteur du tracteur, déconnecter le cardan, retirer le tuyau d’aspiration pour évacuer les résidus, puis ouvrir la vanne située à l’intérieur du cône pour évacuer les eaux usées résiduelles.
La pompe doit être placée à proximité immédiate du lieu d’aspiration. Lors du transport, elle doit être chargée sur un véhicule approprié en évitant toute manœuvre brusque et en veillant à l’équilibre de la structure.
En cas de fonctionnement non conforme, il est rappelé qu’il est interdit de faire fonctionner la pompe à vide sans avoir rempli le cône d’aspiration.
Le résultat attendu est un broyage efficace des matières solides dans les effluents, permettant leur transfert et épandage homogène grâce au recyclage par vanne à 2 voies et à la pression élevée fournie.
Les opérations d’entretien consistent notamment à vérifier et remplacer régulièrement l’huile de transmission et des réducteurs, graisser les parties mobiles toutes les 50 heures, et contrôler l’état d’usure des couteaux et du rotor. Après usage, il est conseillé de laver la machine pour éviter la corrosion et la formation de gaz.
Toutes les phases d’utilisation doivent être réalisées en respectant les consignes de sécurité, notamment en s’assurant que les protections des parties en mouvement sont en place, que la machine ne fonctionne jamais à vide, et que le personnel est formé à son usage.
Ainsi, la pompe broyeuse AFI 27 s’utilise dans des contextes agricoles pour le transfert et l’épandage des lisiers contenant des matières solides, en suivant un protocole précis d’amorçage, de fonctionnement et d’arrêt pour obtenir un broyage et transfert efficaces.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la principale fonction de la Pompe Broyeuse AFI 27 ?
Cette pompe est conçue pour le broyage efficace de matières solides, ce qui facilite leur évacuation ou leur traitement. Elle permet de gérer des solides dans les fluides avec robustesse et fiabilité.
Comment le système d'amorçage automatique facilite-t-il l’utilisation de cette pompe ?
Le système d'amorçage automatique simplifie la mise en route de la pompe en éliminant la nécessité d'amorçage manuel, ce qui réduit les manipulations et accélère les opérations sur chantier.
Quels éléments garantissent la durabilité de cette pompe broyeuse ?
La pompe bénéficie d'une conception robuste, pensée pour résister à un usage intensif et prolongé, ce qui assure une longévité accrue dans des conditions exigeantes.
Quels types de matières solides cette pompe peut-elle broyer ?
Elle est spécifiquement adaptée au broyage de matières solides, sans précision sur la nature exacte, mais son usage est destiné à des environnements où la présence de solides peut gêner le fonctionnement des pompes classiques.
Quels sont les avantages du bâti intégré pour cette pompe ?
Le bâti assure une stabilité optimale lors de l’utilisation, facilitant l’installation et le positionnement de la pompe sur site, ce qui contribue à une meilleure sécurité et efficacité opérationnelle.
