POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 1.1KW - RENSON - 818107
Référence : U003818107
Découvrez POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 1.1KW - RENSON - 818107 disponible à l'achat
- Débit maximal de 100 L/min pour des performances élevées
- HMT maximum de 54 mètres pour une profondeur d'extraction
- Turbine en acier inoxydable pour une durabilité accrue
- Norme d'isolation IP68 pour une protection optimale
- Conçu pour une utilisation intensive et fiable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

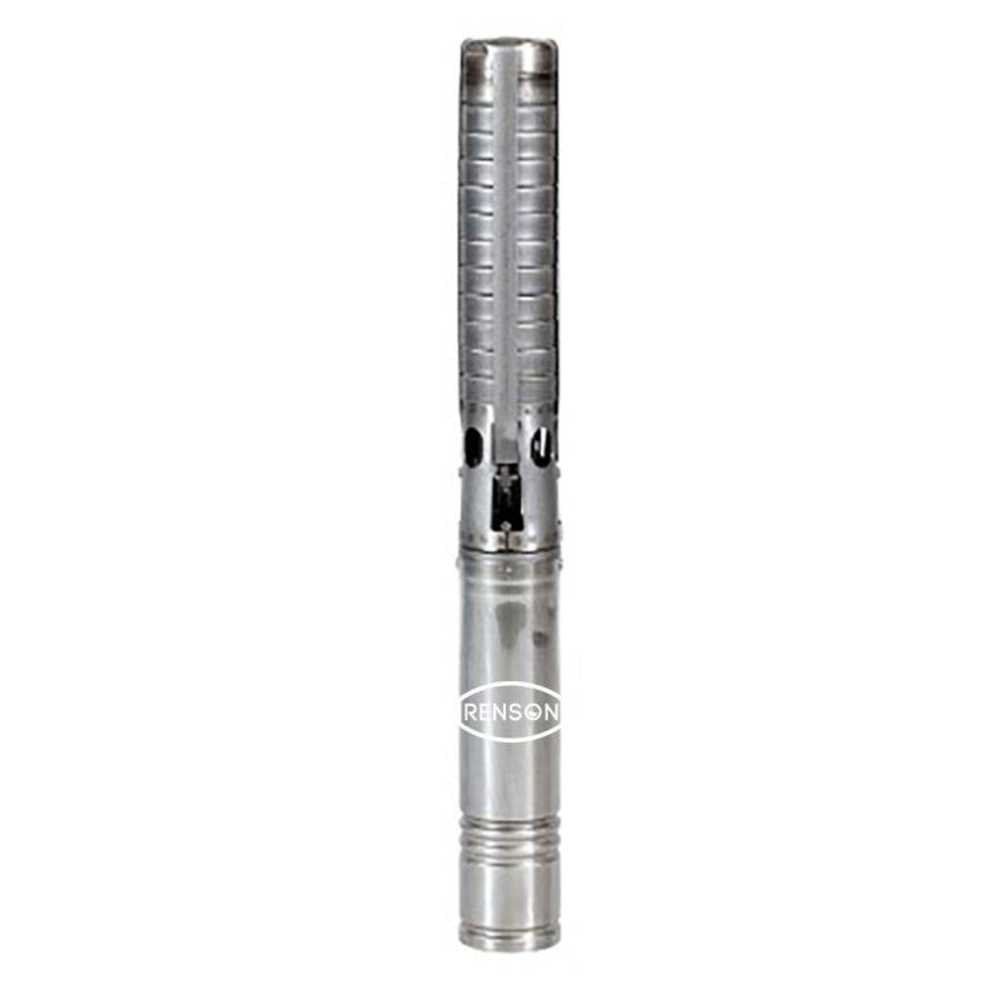

Découvrez la pompe de forage RENSON, modèle 4 pouces, conçue pour le pompage d’eaux propres en puits ou forages, adaptée aux usages agricoles et industriels.
Cette pompe immergée est équipée d’un moteur triphasé à bain d’eau d’une puissance de 1,1 kW et fonctionne sous une tension de 380 V.

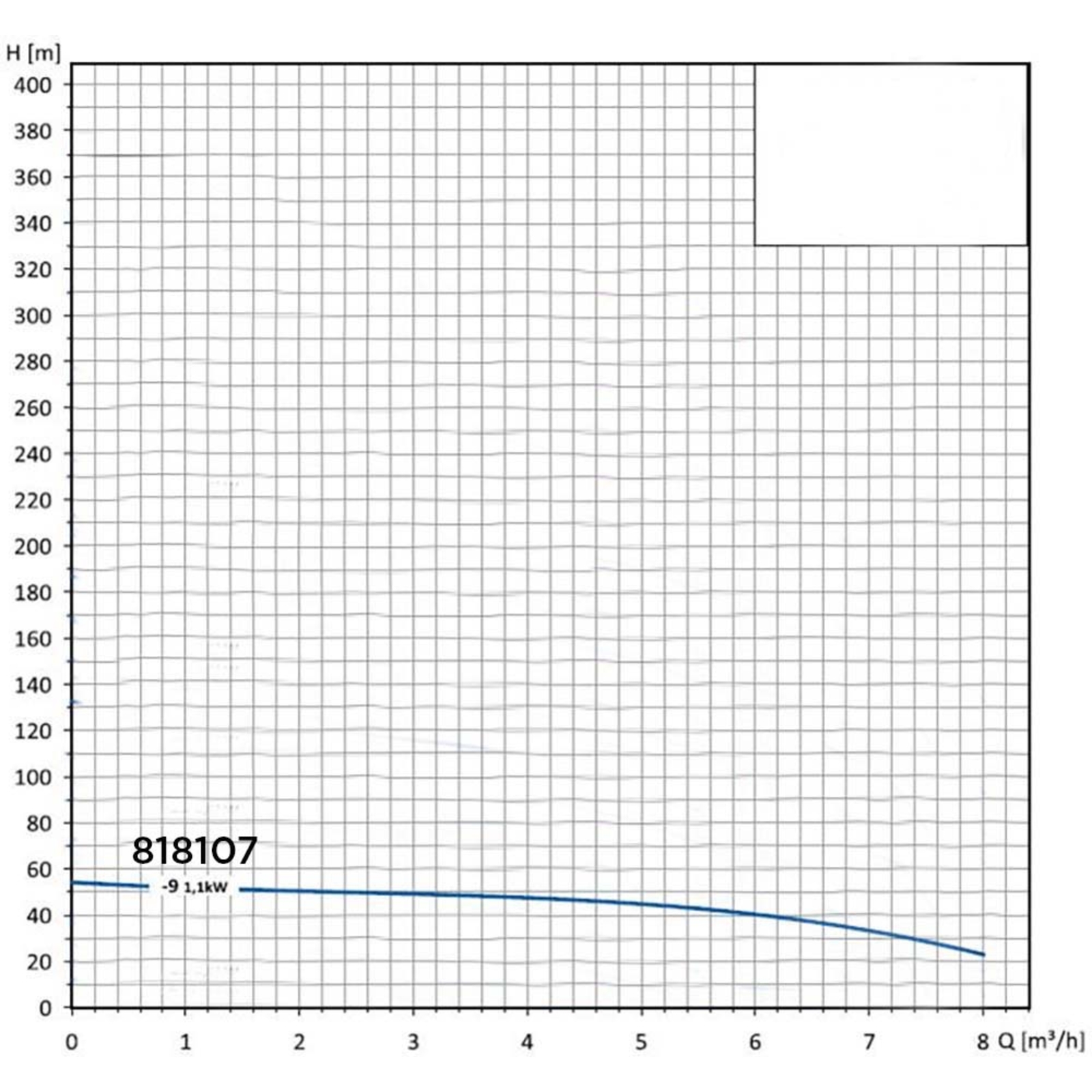

Elle offre un débit maximal de 133 L/min et une hauteur manométrique totale (HMT) pouvant atteindre 54 mètres, ce qui la rend idéale pour des profondeurs d’extraction importantes, jusqu’à 150 mètres d’immersion maximale.
La turbine est fabriquée en acier inoxydable d’une épaisseur minimale de 1 mm, garantissant une excellente résistance à l’usure et une durabilité accrue.
L’ensemble hydraulique est en acier inoxydable sur toute la longueur, ce qui permet un fonctionnement continu et intermittent.
Le moteur est conçu pour un usage intensif avec un indice de protection IP68 et une classe d’isolation F, assurant une protection optimale contre l’humidité.
La pompe présente plusieurs avantages techniques :
- Fonctionnement 100 % sans entretien grâce à un palier de poussée lubrifié à l’eau de type Kingsbury haute capacité.
- Clapet anti-retour intégré, conçu pour limiter les pertes de charge.
- Paliers radiaux lubrifiés par liquide et paliers intermédiaires généreusement dimensionnés à chaque étage.
- Arbre cannelé et coque de moteur en acier inoxydable.
- Conception modulaire facilitant l’installation et la maintenance.
- Remplissage usine avec une solution de remplissage soluble dans l’eau, non polluante.
La pompe est compatible avec un fonctionnement vertical et horizontal, ainsi qu’avec des variateurs de fréquence dans la limite de 20 cycles par heure, avec une période d’arrêt minimale de trois minutes.
Elle est adaptée au pompage d’eau claire, froide, exempte de gaz et d’air, avec une teneur en sable maximale de 150 g/m³ (50 g/m³ recommandés pour une longévité optimale).
La température maximale du liquide pompé est de 30 °C.
Les conditions d’utilisation recommandent une profondeur d’immersion maximale de 150 m, une température ambiante maximale de 35 °C avec un débit de refroidissement de 0,08 m/s, et une tolérance de tension de -10 % à +6 % (50 Hz).
Les applications typiques comprennent l’adduction d’eau sanitaire et générale, l’irrigation, les petites installations hydrauliques et fontaines, les applications de citerne, la surpression, les pompes à chaleur, le rabattement de nappe, l’exploitation minière, les sources chaudes et diverses applications industrielles.
La pompe mesure 716 mm de longueur, a un diamètre de 4 pouces, pèse 15,8 kg et est équipée d’un diamètre nominal de refoulement (DNR) de 2 pouces.
Pour l’installation, il est essentiel d’assurer une fixation correcte du câble électrique tous les 3 mètres sur la tuyauterie de refoulement, afin d’éviter tout poids excessif sur le câble.
L’installation doit être protégée contre la marche à sec pour éviter tout dommage mécanique.
La pompe est livrée avec une amorce de câble installée en usine et peut être raccordée via un couplage 4" standard NEMA.
Le stockage doit se faire de préférence en position verticale dans un endroit sec, à l’abri de la poussière, de la chaleur et des rayons du soleil.
En cas de stockage horizontal, il faut veiller à éviter tout fléchage et à protéger le câble électrique à la sortie du protège-câble.
Enfin, cette pompe bénéficie d’une conception électrique à haut rendement, permettant de réduire les coûts de fonctionnement tout en offrant une haute efficacité.
Cette description synthétise les caractéristiques techniques, les usages, les conditions d’utilisation, les avantages et recommandations essentielles pour la pompe de forage RENSON 4” inox triphasé 1,1 kW – code 818107.
Cette pompe fonctionne en continu ou de manière intermittente, en position verticale ou horizontale, avec une tolérance de tension de -10 % à +6 % (50 Hz) et une profondeur d’immersion maximale de 150 mètres. Elle supporte une teneur en sable jusqu’à 150 g/m³ et une température ambiante maximale de 35 °C avec un débit de refroidissement de 0,08 m/s. La fréquence des démarrages est limitée à 30 fois par heure à intervalles réguliers, et un fonctionnement avec variateur de fréquence est possible.
La construction robuste comprend des roues, diffuseurs, arbre hexagonal et accouplements en acier inoxydable, des paliers intermédiaires et supérieurs en NBR, ainsi qu’une collerette en PTFE. Le stator est coulé dans la résine et encapsulé. L’indice de protection est IP68 avec une classe d’isolation F. La pompe est fournie avec une amorce de câble installée en usine.
Parmi ses avantages, on note la haute efficacité, la solidité et la résistance à l’usure, un clapet anti-retour incorporé pour minimiser les pertes de charge, des paliers radiaux lubrifiés par liquide, un palier de poussée lubrifié à l’eau de type Kingsbury haute capacité assurant un fonctionnement sans entretien, ainsi qu’une conception modulaire facilitant l’installation et la maintenance. La pompe est remplie en usine d’une solution de remplissage soluble dans l’eau, non polluante. Son arbre cannelé et sa coque de moteur en acier inoxydable contribuent à sa durabilité.
Cette pompe est adaptée à une large gamme d’applications : adduction en eau sanitaire et générale, petites installations hydrauliques et fontaines, irrigation, applications de citerne, surpression, pompes à chaleur, rabattement de nappe, exploitation minière, sources chaudes et autres applications industrielles.
Ses caractéristiques techniques principales sont : tension 380 V, ampérage 3 A, diamètre 4", longueur 716 mm, poids 15,80 kg, et diamètre nominal de raccordement (DNR) 2’’. Elle répond aux normes NEMA et bénéficie d’une garantie de 2 ans.
- Débit max : 100 L/min
- HMT max : 54 mètres
- Type de turbine : acier inoxydable
- Type de moteur : eau
- Tension : 380 V
- Puissance : 1,10 kW
- Ampérage : 3 A
- Norme d'isolation : IP68
- Diamètre de la pompe : 4''
- Longueur : 716 mm
- Poids : 15,80 kg
- Utilisation : intensif
- DNR : 2''
L’utilisation commence par l’assemblage du moteur avec la partie hydraulique, en veillant à l’alignement et à la fixation correcte du moteur au pied de la pompe, sans desserrer certains écrous spécifiques. Le câble électrique doit être protégé et fixé tous les 3 mètres au tuyau de refoulement lors de la descente dans le puits.
La pompe peut fonctionner en continu ou de manière intermittente, avec une profondeur d’immersion maximale de 150 mètres (selon fiche produit) ou jusqu’à 350 mètres selon notice, en respectant une teneur maximale en sable de 150 g/m³ (fiche produit) ou 50 g/m³ (notice) et une température ambiante maximale de 35 °C. Elle accepte un fonctionnement vertical ou horizontal et peut être couplée à un variateur de fréquence, sous réserve de respecter certaines limites de démarrage (maximum 30 démarrages par heure, avec au moins 3 minutes d’arrêt entre).
Avant la mise en service, il faut vérifier le sens de rotation du moteur triphasé en testant la pression obtenue, et ajuster les phases si nécessaire. En cas de nouveau puits, la pompe doit tourner dix minutes avec la vanne de réglage légèrement ouverte pour éviter un pompage excessif de sable, puis la vanne peut être ouverte progressivement.
La pompe doit être protégée contre la marche à sec, notamment dans les puits à fluctuations d’eau importantes, et ne jamais être installée au fond du puits pour éviter l’endommagement par sable ou boue.
Lors d’un fonctionnement avec la vanne partiellement fermée, le débit ne doit pas descendre sous 10 % du débit nominal pour éviter la surchauffe. La pompe ne doit jamais tourner plus de 5 minutes à vanne complètement fermée.
En cas de dysfonctionnements, des actions spécifiques sont prévues côté utilisateur, comme vérifier le sens de rotation, contrôler les fuites, nettoyer les crépines, ou vérifier les réglages de pression.
Après stockage, la pompe doit être remise en service en vérifiant que les données correspondent aux plaques d’identification.
L’entretien est minimal, la pompe ne nécessitant pas d’entretien régulier, mais il est conseillé de contrôler périodiquement la consommation électrique et la pression de fonctionnement pour prévenir les dommages.
La connexion électrique doit respecter les normes en vigueur, avec des sections de câble adaptées à la puissance moteur et à la longueur de câble, et une mise à la terre assurée.
Enfin, la pompe est installée en la descendant lentement dans le puits avec un système de fixation par clames et en s’assurant que le câble électrique est bien fixé au tuyau de refoulement pour éviter toute traction.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe de forage ?
La pompe offre un débit maximal de 100 litres par minute avec une hauteur manométrique totale (HMT) pouvant atteindre 54 mètres, ce qui permet une extraction efficace sur des profondeurs importantes.
Quels matériaux composent la turbine et quel avantage cela apporte-t-il ?
La turbine est en acier inoxydable, ce qui garantit une meilleure durabilité face à la corrosion et aux conditions d'utilisation en milieu humide.
Quelle est la protection électrique de la pompe en milieu humide ?
Cette pompe respecte la norme d'isolation IP68, assurant une protection optimale contre l'infiltration d'eau et permettant une immersion prolongée sans risque de défaillance.
Quelles sont les caractéristiques techniques du moteur et son alimentation ?
Le moteur est alimenté en triphasé 380 V avec une puissance de 1,1 kW et un ampérage de 3 A, adapté à une utilisation intensive sur chantier.
Quels sont les dimensions et le poids de la pompe ?
La pompe a un diamètre de 4 pouces, une longueur de 716 mm et pèse 15,8 kg, ce qui facilite son intégration dans des forages standards.
