POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 1.5KW - RENSON - 818108
Référence : U003818108
Découvrez POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 1.5KW - RENSON - 818108 disponible à l'achat
- Débit maximal de 100 L/min pour une efficacité optimale
- HMT maximale de 72 mètres pour des performances élevées
- Turbine en acier inoxydable pour une durabilité accrue
- Moteur conçu pour l'eau garantissant une utilisation fiable
- Norme d'isolation IP68 pour une protection maximale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

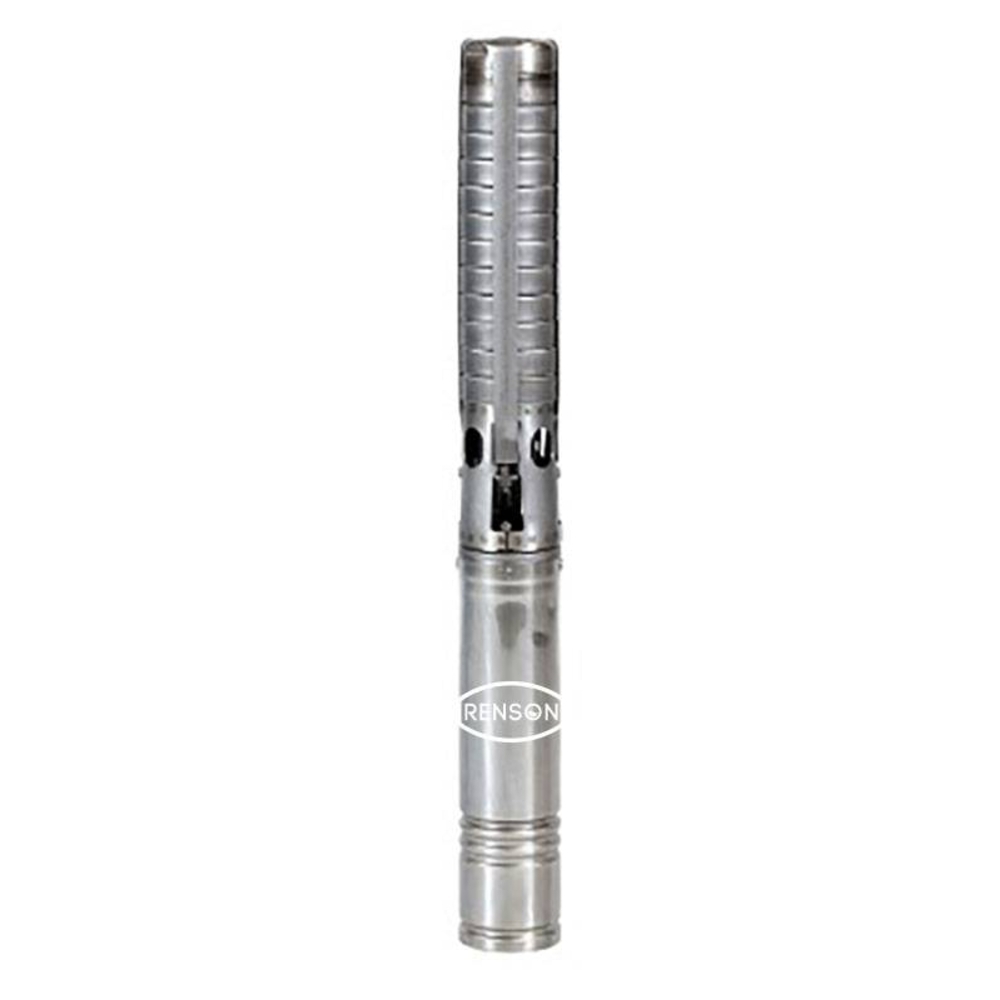

Découvrez la pompe de forage RENSON 4’’ conçue pour le pompage des eaux propres en puits ou forages, adaptée à des usages agricoles et industriels.
Cette pompe immergée est équipée d’une turbine en acier inoxydable d’une épaisseur minimale de 1 mm, garantissant une excellente résistance à l’usure et une durabilité accrue.
Elle assure un débit maximal de 133 L/min et une hauteur manométrique totale (HMT) de 72 mètres, offrant des performances élevées même en conditions intensives.
Son moteur triphasé à bain d’eau, d’une puissance de 1,5 kW et d’un ampérage de 4 A, est conçu spécifiquement pour une utilisation fiable dans l’eau.
La pompe respecte la norme d’isolation IP68 et la classe d’isolation F, assurant une protection maximale contre les infiltrations d’eau.
Avec un diamètre de 4’’ et une longueur de 833 mm, elle pèse 17,4 kg, facilitant son installation dans des puits de petit diamètre.
La construction robuste comprend un arbre hexagonal, un accouplement et une coque de moteur en acier inoxydable.
Les paliers radiaux sont lubrifiés par liquide, tandis que le palier de poussée de type Kingsbury est lubrifié à l’eau, assurant un fonctionnement 100 % sans entretien.
La pompe est remplie en usine d’une solution de remplissage soluble dans l’eau, non polluante.
Elle intègre un clapet anti-retour conçu pour minimiser les pertes de charge.
Le couplage est conforme au standard 4" NEMA pour un assemblage moteur simple et fiable.
L’amorce de câble universelle est facilement remplaçable et protégée par un contre-écrou en acier inoxydable.
Un diaphragme de compensation de pression est également intégré pour une meilleure gestion hydraulique.
Cette pompe convient pour le pompage d’eaux fines, propres, non agressives et non explosives, avec une teneur maximale en sable de 150 g/m³.
Elle peut être installée en position verticale ou horizontale, avec une profondeur d’immersion maximale de 150 mètres.
Le fonctionnement avec variateur de fréquence est possible, sous réserve de respecter certaines limites de démarrage (maximum 30 démarrages par heure, avec une période minimale d’arrêt de trois minutes pour les régulateurs de fréquence).
La température ambiante maximale recommandée est de 35 °C avec un débit de refroidissement minimal de 0,08 m/s.
Les applications principales comprennent l’adduction d’eau sanitaire et générale, les petites installations hydrauliques et fontaines, l’irrigation, les applications de citerne, la surpression, les pompes à chaleur, le rabattement de nappe, l’exploitation minière, les sources chaudes, ainsi que divers usages industriels.
L’installation doit garantir que la pompe soit protégée contre la marche à sec, notamment en cas de fluctuations importantes du niveau d’eau dans le puits.
Il est recommandé de ne jamais installer la pompe au fond du puits afin d’éviter l’aspiration de sable ou de boue qui pourraient endommager le moteur.
La pompe doit être suspendue et fixée correctement, avec un support plat et stable.
Le câble électrique doit être fixé tous les 3 mètres au tuyau de refoulement pour éviter toute traction excessive.
La connexion électrique doit respecter les normes IEC 64, avec une protection par relais thermo-magnétique et un coffret de démarrage adapté.
La pompe peut être connectée en monophasé avec condensateur de démarrage ou en triphasé selon les schémas fournis.
La pompe est conçue pour un fonctionnement sans entretien.
Il est conseillé de surveiller régulièrement la consommation électrique et la pression de service pour détecter toute anomalie.
En cas de stockage, la pompe doit être conservée verticalement dans un endroit sec, à l’abri de la poussière, de la chaleur et des rayons du soleil.
Si le stockage horizontal est nécessaire, il faut veiller à éviter tout fléchage et protéger le câble électrique.
La pompe est livrée avec une nomenclature détaillée des composants, incluant la tête de pompe, le clapet anti-retour, les diffuseurs, les roues, les joints, l’arbre avec accouplement NEMA, le protège câble, les tirants et les écrous.
Enfin, des accessoires recommandés sont disponibles, notamment des coffrets manques d’eau, des capteurs de pression et des mètres de câble en acier inoxydable pour assurer une installation complète et sécurisée.
Cette pompe de forage RENSON est un équipement performant, fiable et robuste, parfaitement adapté aux exigences des applications de pompage en eau propre, avec une facilité d’installation et un entretien minimal.
Cette pompe offre une haute efficacité avec un fonctionnement 100 % sans entretien grâce à un palier de poussée lubrifié à l’eau de type Kingsbury haute capacité. Elle intègre un clapet anti-retour conçu pour limiter les pertes de charge et un couplage avec un standard 4" NEMA facilitant l’assemblage du moteur. Les paliers intermédiaires généreusement dimensionnés sont situés à chaque étage de la pompe pour une robustesse accrue.
La construction modulaire permet une installation et une maintenance aisées. L’arbre cannelé et la coque du moteur sont en acier inoxydable, avec des paliers radiaux lubrifiés par liquide. La pompe est remplie en usine d’une solution de remplissage soluble dans l’eau, non polluante. Elle est également fournie avec une amorce de câble universelle facilement remplaçable, dotée d’un contre-écrou en acier inoxydable.
Sur le plan électrique, la pompe fonctionne sous une tension de 380 V avec un ampérage de 4 A et bénéficie d’une norme d’isolation IP68, garantissant une protection élevée contre la pénétration d’eau. Elle peut fonctionner en position verticale ou horizontale, avec une fréquence maximale de démarrage de 30 fois par heure à intervalles réguliers, et est compatible avec un variateur de fréquence.
Les conditions d’utilisation recommandées incluent des liquides fins, propres, non agressifs, non explosifs et exempts de particules solides, avec une teneur en sable maximale de 150 g/m³. La température ambiante maximale est de 35 °C avec un débit de refroidissement de 0,08 m/s. La profondeur d’immersion maximale est de 150 mètres, avec une tolérance de tension de -10 % à +6 % (50 Hz).
L’hydraulique, entièrement en acier inoxydable, convient à un fonctionnement continu ou intermittent pour diverses applications telles que l’adduction en eau sanitaire et générale, les petites installations hydrauliques et fontaines, l’irrigation, les applications de citerne, la surpression, les pompes à chaleur, le rabattement de nappe, l’exploitation minière, les sources chaudes et d’autres usages industriels.
Dimensions et poids : diamètre 4", longueur 833 mm, poids 17,40 kg.
Cette pompe offre une construction très solide, une excellente résistance à l’usure, des faibles pertes de charge et des coûts de fonctionnement réduits grâce à une conception électrique à haut rendement. Elle est certifiée conforme aux normes NEMA et bénéficie d’un indice de protection IP68 avec une classe d’isolation F.
- débit max : 100 L/min
- hmt max : 72 mètres
- type de turbine : acier inoxydable
- type de moteur : eau
- tension : 380 V
- puissance : 1,50 kW
- ampérage : 4 A
- norme d'isolation : IP68
- diamètre de la pompe : 4''
- longueur : 833 mm
- poids : 17,40 kg
- utilisation : intensif
- dnr : 2’’
- marque : renson
- référence fournisseur : 818108
Le principe d’utilisation repose sur un moteur triphasé immergé à bain d’eau, couplé à une turbine en acier inoxydable, assurant un pompage fiable avec un débit et une pression adaptés. L’installation se fait par assemblage du moteur sur la partie hydraulique, en veillant à l’alignement et à la fixation correcte des éléments, avec un câble électrique protégé fixé tous les 3 mètres sur la tuyauterie de refoulement. La pompe peut fonctionner en position verticale ou horizontale, avec une fréquence maximale de démarrage de 30 fois par heure à intervalles réguliers, et est compatible avec un variateur de fréquence.
Les conditions d’utilisation exigent que la pompe soit immergée dans un liquide à une température maximale de 35 °C, avec un débit de refroidissement minimum de 0,08 m/s, et une profondeur d’immersion maximale de 150 mètres. La tension d’alimentation doit respecter une tolérance de -10 % à +6 % (50 Hz). Il est important de protéger la pompe contre la marche à sec pour éviter tout dommage.
En cas de mise en service, il est recommandé de faire tourner la pompe avec la vanne de réglage légèrement entrouverte pendant les dix premières minutes afin d’éviter un pompage excessif de sable. La vanne de réglage peut ensuite être ouverte progressivement tout en respectant les courbes de fonctionnement. La pompe ne doit jamais fonctionner plus de 5 minutes à vanne fermée.
En cas de dysfonctionnement, des actions telles que vérifier le sens de rotation, contrôler le niveau d’eau, nettoyer la crépine ou la vanne, vérifier les fuites, ou encore inspecter les composants peuvent être nécessaires pour rétablir un fonctionnement normal.
La pompe est prévue pour un fonctionnement sans entretien, mais il est conseillé de contrôler régulièrement la consommation électrique et la pression atteinte pour anticiper tout problème.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité maximale de débit de cette pompe de forage ?
La pompe de forage RENSON offre un débit maximal de 100 litres par minute, ce qui permet une efficacité optimale pour le pompage d'eau.
Quelle hauteur manométrique totale (HMT) cette pompe peut-elle atteindre ?
Cette pompe peut atteindre une hauteur manométrique totale maximale de 72 mètres, assurant des performances élevées même dans des installations profondes.
Quels matériaux composent la turbine de cette pompe et quels en sont les avantages ?
La turbine est fabriquée en acier inoxydable, garantissant une durabilité accrue et une meilleure résistance à la corrosion dans les milieux humides.
Quels sont les critères techniques du moteur de cette pompe ?
Le moteur est spécialement conçu pour une utilisation en milieu aqueux, avec une puissance de 1,5 kW, une tension triphasée de 380 V, un ampérage de 4 A, et bénéficie d'une norme d'isolation IP68 pour une protection maximale contre l'eau.
Quelles sont les dimensions et le poids de la pompe pour faciliter son installation ?
La pompe a un diamètre de 4 pouces et une longueur de 833 mm, avec un poids de 17,40 kg, ce qui facilite son positionnement et son intégration dans les forages standards.
