POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 2.2KW - RENSON - 818109
Référence : U003818109
Découvrez POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 2.2KW - RENSON - 818109 disponible à l'achat
- Débit maximal de 100 L/min pour un usage efficace
- Hauteur manométrique maximale de 108 mètres
- Turbine en acier inoxydable pour durabilité
- Conçu pour un fonctionnement intensif et fiable
- Norme d'isolation IP68 pour une protection optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

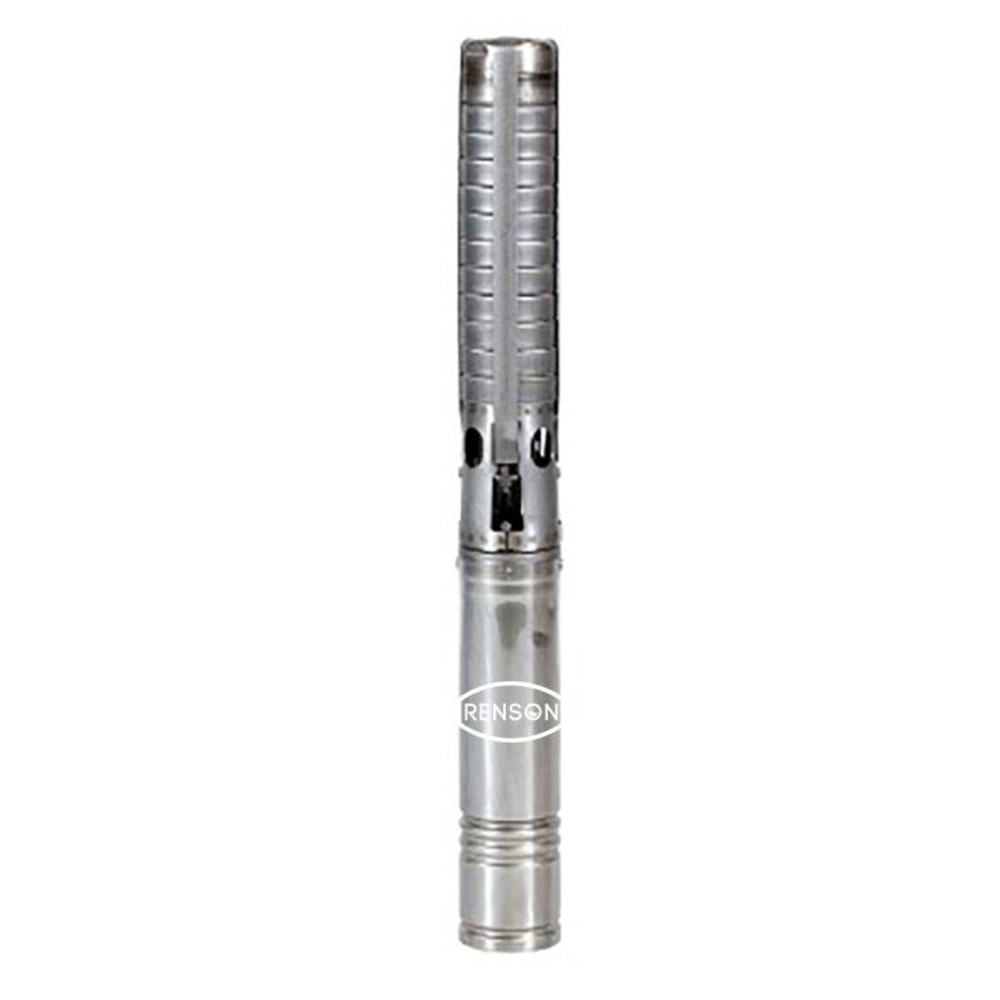

Découvrez la Pompe de Forage RENSON, une pompe immergée en acier inoxydable 4 pouces, conçue pour le pompage des eaux propres en puits ou forages.
Cette pompe est équipée d’un moteur triphasé à bain d’eau d’une puissance de 2,2 kW et d’une tension de 380 V.

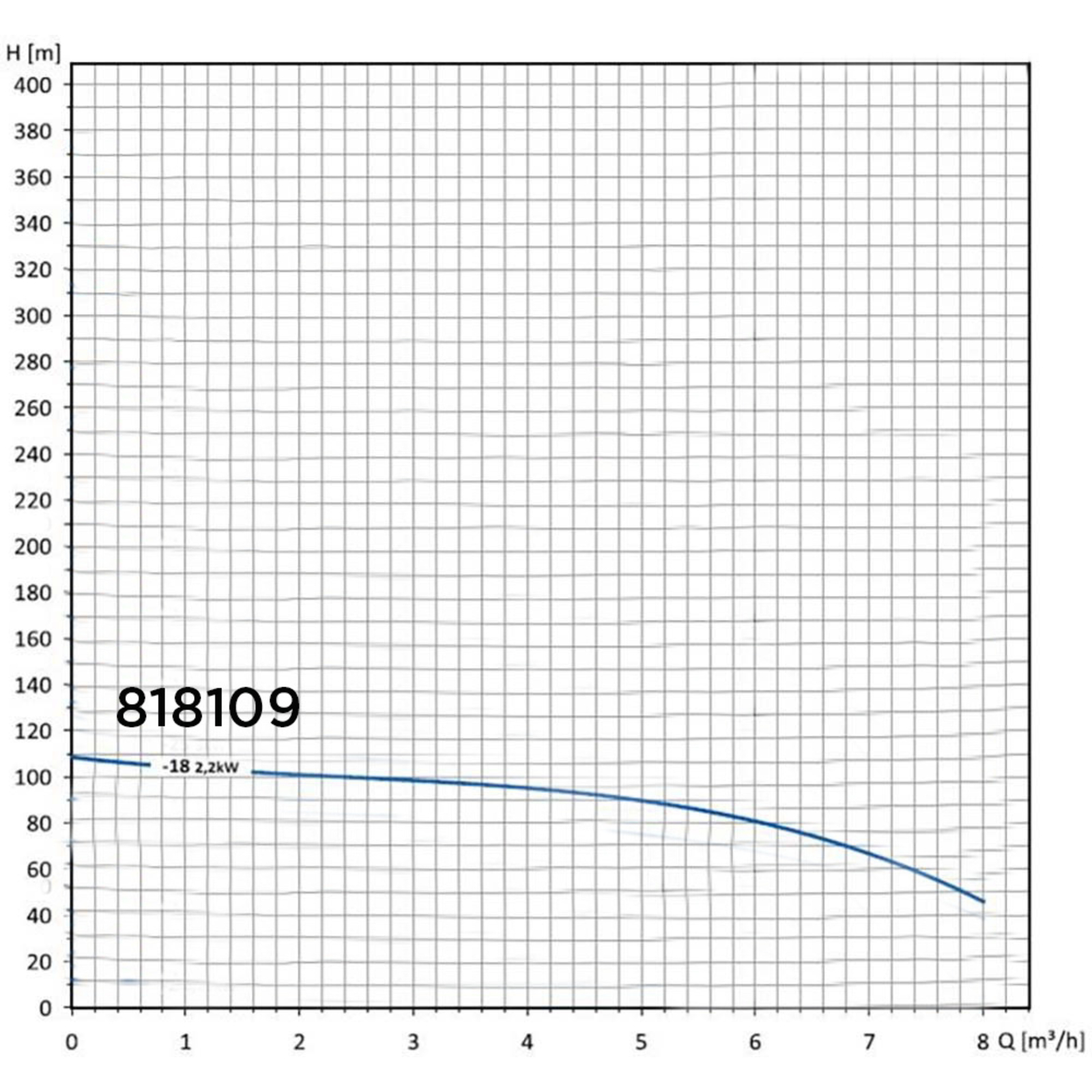

Elle délivre un débit maximal de 133 L/min avec une hauteur manométrique totale (HMT) pouvant atteindre 108 mètres.
Le moteur est protégé par une norme d’isolation IP68, garantissant une étanchéité optimale contre l’humidité.
La pompe est conçue pour une utilisation intensive, avec un poids de 22,20 kg et une longueur totale de 1013 mm.
La turbine et l’hydraulique sont fabriquées en acier inoxydable d’une épaisseur minimale de 1 mm, assurant une excellente résistance à l’usure et une durabilité prolongée.
Elle intègre un clapet anti-retour conçu pour minimiser les pertes de charge.
Les paliers intermédiaires généreusement dimensionnés, lubrifiés par liquide, ainsi que le palier de poussée lubrifié à l’eau de type Kingsbury haute capacité, assurent un fonctionnement 100 % sans entretien.
L’arbre cannelé et la coque du moteur sont également en acier inoxydable pour une robustesse accrue.
Cette pompe est conçue pour un fonctionnement vertical ou horizontal, avec une profondeur d’immersion maximale de 150 mètres.
Elle supporte une teneur en sable jusqu’à 150 g/m³ et une température ambiante maximale de 35 °C avec un débit de refroidissement de 0,08 m/s.
La fréquence des démarrages est limitée à 30 fois par heure à intervalles réguliers.
Un fonctionnement avec variateur de fréquence est possible, avec une recommandation de ne pas dépasser 20 cycles par heure sans pause minimale de 3 minutes.
La construction modulaire facilite l’installation et la maintenance.
La pompe est fournie avec une amorce de câble installée en usine, facilement remplaçable grâce à un contre-écrou en acier inoxydable.
Le couplage avec un standard NEMA 4 pouces permet un assemblage aisé avec le moteur.
Applications principales :
- Usages agricoles, notamment pour l’irrigation et les systèmes hydrauliques.
- Usages industriels, incluant adduction d’eau sanitaire, surpression, pompes à chaleur, rabattement de nappe, exploitation minière et sources chaudes.
- Petites installations hydrauliques et fontaines.
- Applications de citerne.
Conditions d’utilisation :
- Liquides fins, propres, non agressifs, non explosifs, exempts de particules solides.
- Température de l’eau jusqu’à +30 °C.
- Tolérance de tension de -10 % à +6 % à 50 Hz.
- Fonctionnement recommandé avec protection contre la marche à sec pour éviter tout dommage.
- Ne jamais installer la pompe au fond du puits afin d’éviter l’aspiration de sable ou boue pouvant endommager le moteur.
Avantages produit :
- Haute efficacité et faible coût de fonctionnement grâce à une conception électrique à haut rendement.
- Construction très solide avec une excellente résistance à l’usure.
- Fonctionnement 100 % sans entretien.
- Faibles pertes de charge.
- Installation et maintenance facilitées.
Dimensions et poids :
- Diamètre de pompe : 4 pouces.
- Longueur : 1013 mm.
- Poids : 22,20 kg.
Pour l’installation, il est conseillé d’utiliser une potence de levage adaptée au poids cumulé de la pompe, des tuyaux et des câbles.
Le câble électrique doit être protégé mécaniquement et fixé tous les 3 mètres sur la tuyauterie de refoulement.
La pompe peut être installée en vertical (puits profond) ou en horizontal (réservoir, bassin), avec une jupette de refroidissement pour assurer une dissipation thermique efficace.
Le raccordement électrique doit être conforme aux normes IEC 64 et aux prescriptions nationales.
La pompe est compatible avec des moteurs monophasés ou triphasés, avec des schémas de câblage adaptés.
La section des câbles doit être dimensionnée selon la puissance moteur et la longueur du câble, conformément aux tableaux fournis.
La pompe RENSON est livrée remplie d’une solution antigel soluble dans l’eau, garantissant un stockage et transport jusqu’à -30 °C.
Le stockage doit être vertical dans un endroit sec, à l’abri de la poussière, de la chaleur et des rayons du soleil.
Cette pompe est accompagnée d’accessoires recommandés tels que coffret manque d’eau, capteurs de pression et câbles en acier inoxydable.
En résumé, la Pompe de Forage RENSON 4" inox triphasée 2,2 kW est une solution robuste, performante et fiable pour des applications agricoles et industrielles nécessitant un pompage d’eau propre avec des conditions exigeantes.
Elle combine durabilité, facilité d’installation, maintenance réduite et efficacité énergétique.
La turbine et l’hydraulique sont en acier inoxydable d’une épaisseur minimale de 1 mm, garantissant une excellente résistance à l’usure. La pompe bénéficie d’une conception robuste avec un arbre hexagonal, un accouplement en acier inoxydable et des paliers intermédiaires généreusement dimensionnés lubrifiés par liquide, ainsi qu’un palier de poussée lubrifié à l’eau de type Kingsbury haute capacité, assurant un fonctionnement 100 % sans entretien.
Elle intègre un clapet anti-retour conçu pour minimiser les pertes de charge, un diaphragme de compensation de pression et un amorce de câble universelle facilement remplaçable avec contre-écrou en acier inoxydable. Le stator est coulé dans la résine et encapsulé, avec un indice de protection IP68 et une classe d’isolation F, garantissant une excellente protection contre l’humidité.
Les conditions d’utilisation recommandées sont les suivantes : liquides fins, propres, non agressifs, non explosifs, avec une teneur en sable maximale de 150 g/m³, température ambiante jusqu’à 35 °C avec un débit de refroidissement de 0,08 m/s, tolérance de tension de -10 %/+6 % (50 Hz), profondeur d’immersion maximale de 150 m et fréquence maximale de démarrage de 30 fois par heure à intervalles réguliers. La pompe peut fonctionner avec un variateur de fréquence.
Les applications couvrent l’adduction en eau sanitaire et générale, les petites installations hydrauliques et fontaines, l’irrigation, les applications de citerne, la surpression, les pompes à chaleur, le rabattement de nappe, l’exploitation minière, les sources chaudes et divers usages industriels.
Ses dimensions sont de 1013 mm de longueur pour un diamètre de 4 pouces, avec un poids de 22,20 kg. Le diamètre nominal de raccordement (DNR) est de 2 pouces.
Les avantages produit incluent une haute efficacité, une construction très solide, une excellente résistance à l’usure, un fonctionnement sans entretien, de faibles pertes de charge et de faibles coûts de fonctionnement grâce à une conception électrique à haut rendement.
La pompe est fournie avec une solution de remplissage soluble dans l’eau non polluante, assurant une maintenance facilitée et un impact environnemental réduit.
Des accessoires recommandés pour cette pompe comprennent des coffrets manque d’eau, des capteurs de pression avec câble de 10 m, ainsi que des mètres de câble en acier inoxydable de diamètre 4 mm. (Informations issues des pages 1 à 3 du document)
- débit max : 100 L/min
- hauteur manométrique totale (HMT) max : 108 mètres
- type de turbine : acier inoxydable
- type de moteur : eau
- tension : 380 V
- puissance : 2,20 kW
- ampérage : 5,60 A
- norme d'isolation : IP68
- diamètre de la pompe : 4''
- longueur : 1013 mm
- poids : 22,20 kg
- utilisation : intensif
- DNR : 2’’
Le principe d’utilisation consiste à immerger la pompe dans le liquide à pomper, en assurant un débit minimal pour le refroidissement du moteur (exemple : 0,3 m³/h pour un moteur 4’’ dans un tubage de 102 mm). La pompe est alimentée en triphasé 380 V, avec une fréquence de démarrage limitée à 30 fois par heure, et peut être utilisée avec un variateur de fréquence, sous réserve de respecter une période minimale d’arrêt entre démarrages.
La mise en service inclut le contrôle du sens de rotation (pour moteur triphasé), la vérification de la vanne de réglage, et une phase de rodage de la pompe dans les nouveaux puits avec la vanne légèrement entrouverte pour limiter l’aspiration de sable. La pompe ne doit pas fonctionner plus de 5 minutes à vanne fermée et un débit minimal d’environ 10 % du débit nominal doit être maintenu en cas de fonctionnement avec vanne partiellement fermée.
Les conditions d’utilisation recommandées précisent que la température ambiante ne doit pas dépasser 35 °C, avec un débit de refroidissement d’au moins 0,08 m/s. La pompe est adaptée à des liquides exempts d’air et de gaz, et doit être protégée contre la marche à sec, notamment en cas de fluctuations du niveau d’eau dans le puits.
En cas de dysfonctionnement, les actions à mener sont explicitement indiquées : vérifier la vanne de réglage, inverser deux phases en cas de mauvais sens de rotation, contrôler le niveau d’eau dans le puits, nettoyer ou remplacer les éléments bouchés, vérifier les fuites, et inspecter la pompe pour usure ou casse.
Le résultat attendu est un pompage fiable d’eau propre dans les conditions définies, avec un débit maximal de 133 L/min et une hauteur manométrique jusqu’à 108 mètres, assurant une alimentation en eau sanitaire, irrigation, surpression, ou autres usages industriels. La pompe fonctionne de manière intensive et sans entretien, avec des protections électriques adaptées.
En résumé, l’usage consiste à immerger la pompe dans un puits ou bassin, la raccorder à une alimentation triphasée conforme, respecter les conditions d’immersion, de débit et de température, assurer un montage et une fixation corrects, suivre les phases de mise en service avec contrôle du sens de rotation et réglage des vannes, et appliquer les actions correctives en cas de problème selon les indications fournies.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les principaux critères techniques à considérer pour cette pompe de forage ?
Cette pompe offre un débit maximal de 100 L/min et une hauteur manométrique maximale de 108 mètres. Elle est équipée d’une turbine en acier inoxydable et d’un moteur triphasé de 2,2 kW, conçu pour un usage intensif et fiable.
Comment la pompe garantit-elle sa durabilité dans des environnements humides ?
La pompe dispose d’une norme d’isolation IP68, ce qui assure une protection optimale contre l'humidité et permet une longévité accrue même en immersion prolongée.
Quelles sont les dimensions et le poids de cette pompe de forage ?
La pompe a un diamètre de 4 pouces, une longueur de 1013 mm et un poids de 22,20 kg, ce qui influence son installation et sa manipulation sur site.
Quels sont les éléments spécifiques qui assurent la fiabilité de cette pompe en usage intensif ?
La combinaison d’une turbine en acier inoxydable et d’un moteur à eau triphasé de 2,2 kW permet un fonctionnement continu et fiable, adapté aux contraintes des chantiers exigeants.
Dans quels contextes professionnels cette pompe est-elle la plus adaptée ?
Cette pompe est conçue pour les besoins d’alimentation en eau nécessitant un débit élevé et une pression importante, notamment dans des environnements où la résistance à l’humidité et la robustesse sont essentielles.
