POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 1.1KW - RENSON - 818103
Référence : U003818103
Découvrez POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 1.1KW - RENSON - 818103 disponible à l'achat
- Débit maximal de 70 L/min pour un usage efficace
- Conception en acier inoxydable pour une durabilité accrue
- Norme d'isolation IP68 pour une protection optimale
- Puissance de 1,10 kW pour des performances élevées
- Idéale pour une utilisation intensive dans divers environnements
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

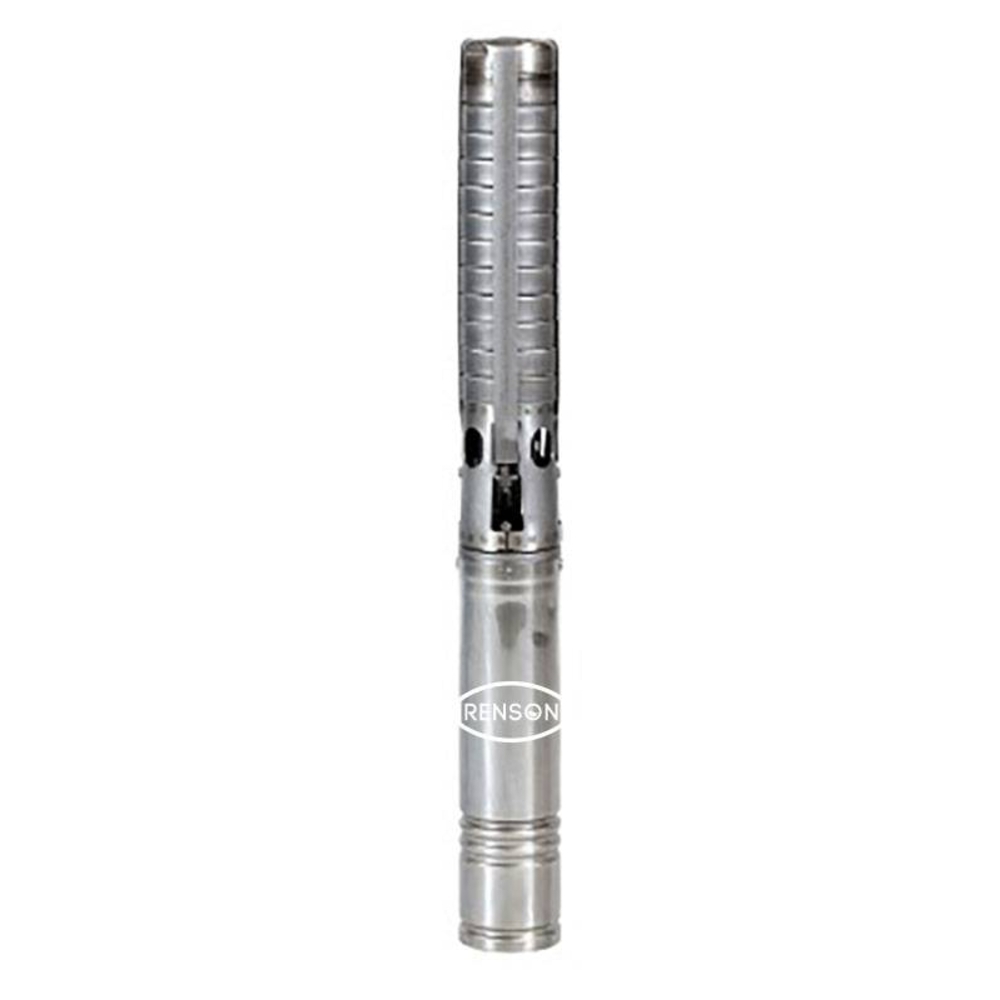

La pompe de forage Renson 70L/min turb inox avec moteur à bain d'eau triphasé 1,1 kW est conçue pour des performances élevées et une utilisation intensive dans des environnements exigeants.

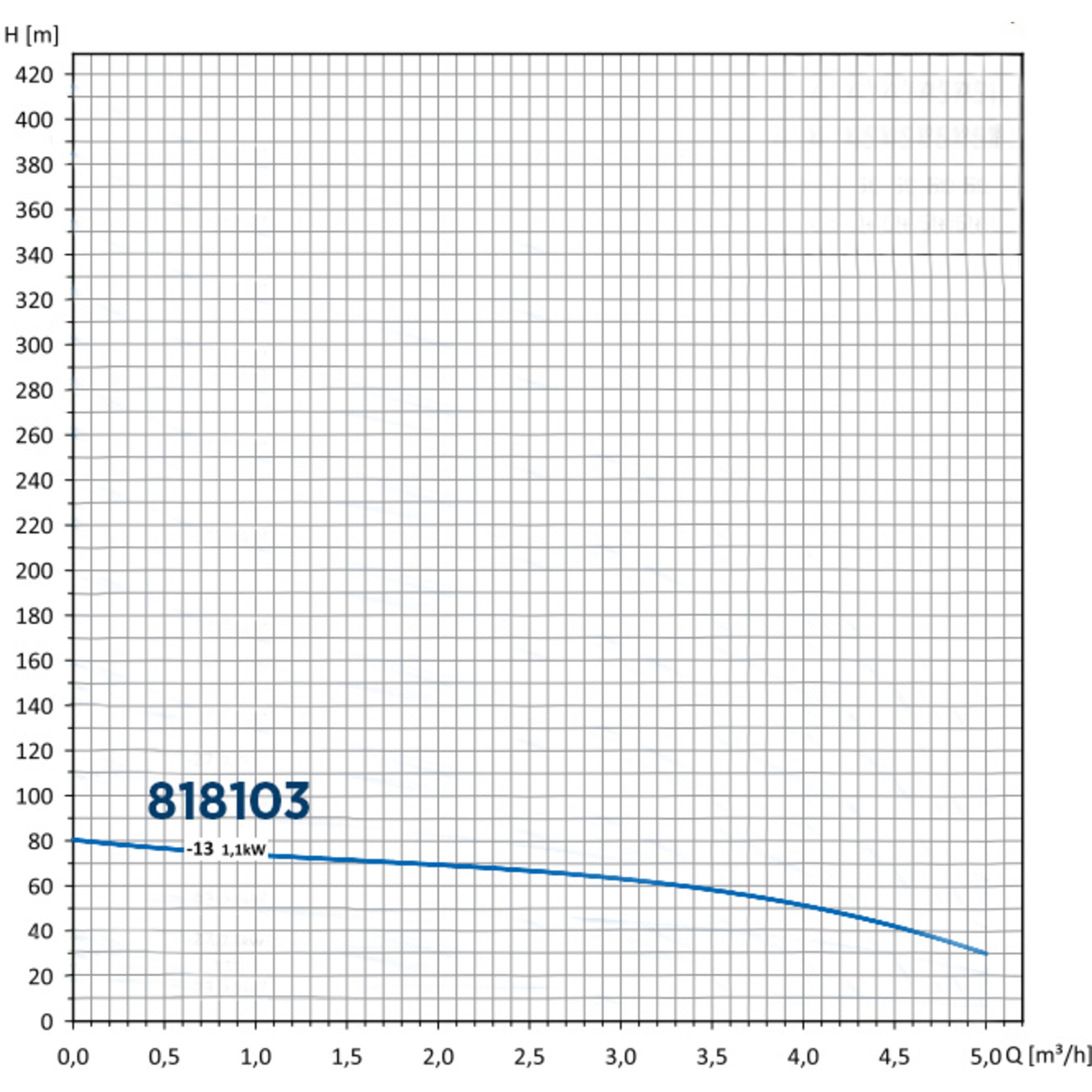

Elle assure un débit maximal de 70 litres par minute avec une hauteur manométrique totale (HMT) de 81 mètres.
Sa turbine est fabriquée en acier inoxydable d’une épaisseur minimale de 1 mm, garantissant une excellente résistance à l’usure.
Le moteur est à bain d’eau triphasé, d’une puissance de 1,10 kW et fonctionne sous une tension de 380 V avec un ampérage de 3 A.
La pompe est conforme à la norme d’isolation IP68, assurant une protection optimale contre l’humidité et permettant une immersion jusqu’à 150 mètres de profondeur.
Compacte, elle présente un diamètre de 4 pouces (4") et une longueur de 813 mm pour un poids total de 17 kg, facilitant son intégration dans divers systèmes de forage.
Son arbre cannelé et sa coque moteur sont également en acier inoxydable, avec des paliers radiaux lubrifiés par liquide et un palier de poussée lubrifié à l’eau de type Kingsbury haute capacité, garantissant un fonctionnement 100 % sans entretien.
La conception modulaire facilite l’installation et la maintenance.
La pompe est remplie en usine d’une solution soluble dans l’eau, non polluante.
Elle intègre un clapet anti-retour conçu pour minimiser les pertes de charge et un couplage standard NEMA 4" pour l’assemblage moteur.
Les conditions d’utilisation recommandées sont les suivantes : pompage d’eaux propres, fines, non agressives et non explosives, avec une teneur maximale en sable de 150 g/m³.
La température ambiante maximale est de 35 °C, avec un débit de refroidissement minimum de 0,08 m/s.
La pompe peut fonctionner en position verticale ou horizontale et est compatible avec un variateur de fréquence, sous réserve de respecter une fréquence maximale de démarrage de 30 fois par heure.
Les applications ciblées incluent les usages agricoles (hydraulique et moteur à bain d’eau), industriels, adduction d’eau sanitaire, petites installations hydrauliques et fontaines, irrigation, surpression, pompes à chaleur, rabattement de nappe, exploitation minière, sources chaudes et applications diverses en citerne.
Du point de vue technique, la pompe dispose d’une conception électrique à haut rendement pour réduire les coûts de fonctionnement.
Elle est équipée d’une amorce de câble universelle facilement remplaçable avec contre-écrou en acier inoxydable.
La construction robuste et la qualité des matériaux utilisés garantissent une longue durée de vie et une efficacité optimale.
Enfin, le conditionnement et le stockage doivent respecter certaines précautions : la pompe doit être stockée de préférence en position verticale dans un endroit sec, à l’abri de la poussière, de la chaleur et des rayons du soleil.
Le câble électrique doit être protégé pour éviter tout dommage mécanique avant et pendant l’installation.
Cette pompe est livrée prête à l’emploi, avec une installation simplifiée grâce aux nombreuses options d’accessoires recommandés tels que coffret manque d’eau, capteurs et câbles inox.
En résumé, la pompe de forage Renson 70L/min turb inox 4" triphasée 1,1 kW est une solution fiable, performante et durable pour le pompage d’eaux propres dans des contextes agricoles et industriels variés, avec une maintenance réduite et une grande facilité d’intégration.
La turbine et l’hydraulique sont entièrement en acier inoxydable, avec une épaisseur minimale de 1 mm, assurant une forte résistance à l’usure et une durabilité optimale. La pompe, de diamètre 4 pouces et longueur 813 mm, pèse 17 kg et est conçue pour une utilisation intensive, en position verticale ou horizontale.
Parmi ses caractéristiques techniques et avantages :
- Fonctionnement 100 % sans entretien, grâce notamment au palier de poussée lubrifié à l’eau de type Kingsbury haute capacité.
- Clapet anti-retour incorporé conçu pour minimiser les pertes de charge.
- Paliers intermédiaires généreusement dimensionnés à chaque étage.
- Arbre cannelé et coque moteur en acier inoxydable.
- Amorce de câble universelle facilement remplaçable avec contre-écrou en acier inoxydable.
- Conception modulaire facilitant l’installation et la maintenance.
- Remplissage usine avec une solution soluble dans l’eau non polluante.
- Conception électrique à haut rendement pour réduire les coûts de fonctionnement.
Les conditions d’utilisation recommandées incluent des liquides fins, propres, non agressifs, non explosifs et exempts de particules solides, avec une teneur maximale en sable de 150 g/m³. La température ambiante maximale est de 35 °C, avec un débit de refroidissement de 0,08 m/s. La pompe tolère une variation de tension de -10 % à +6 % (50 Hz) et une profondeur d’immersion maximale de 150 m. La fréquence des démarrages peut atteindre 30 fois par heure à intervalles réguliers. Le fonctionnement avec variateur de fréquence est possible.
La construction intègre des roues et diffuseurs en acier inoxydable, des paliers en NBR, une collerette en PTFE, un arbre hexagonal en acier inoxydable, et un accouplement en acier inoxydable. Elle respecte les normes NEMA pour le dessin 4 pouces.
Cette pompe convient à diverses applications telles que l’adduction en eau sanitaire et générale, les petites installations hydrauliques et fontaines, l’irrigation, les applications de citerne, la surpression, les pompes à chaleur, le rabattement de nappe, l’exploitation minière, les sources chaudes et d’autres applications industrielles.
Elle bénéficie d’une construction solide, d’une haute efficacité, de faibles pertes de charge et de faibles coûts de fonctionnement, tout en offrant une grande fiabilité et une facilité d’entretien.
Débit max 70 L / min
HMT max 81 mètres
Type de turbine acier inoxydable
Type de moteur eau
Tension 380 V
Puissance 1,10 kW
Ampérage 3 A
Norme d'isolation IP68
Diamètre de la pompe 4''
Longueur 813 mm
Poids 17 kg
Utilisation intensif
DNR 1''1/2
Le principe d’utilisation consiste à pomper l’eau en la faisant circuler à travers la pompe équipée d’une turbine inoxydable. La pompe est raccordée à une tuyauterie de refoulement, que l’on descend progressivement dans le puits en la fixant à l’aide de paires de clames de support, jusqu’à atteindre la profondeur d’installation souhaitée. Le câble électrique est fixé tous les 3 mètres au tuyau de refoulement pour éviter qu’il ne pèse seul dans le puits.
La mise en service débute par un contrôle du sens de rotation (pour moteur triphasé) en testant la pression atteinte avec la vanne de sortie fermée, puis en inversant deux phases si nécessaire. Lors d’un premier pompage dans un nouveau puits, la vanne de réglage doit être légèrement entrouverte pendant dix minutes pour éviter un apport excessif de sable, puis ouverte progressivement tout en respectant les courbes de fonctionnement.
La pompe fonctionne sous une fréquence de 50 Hz avec une tension de 380 V (triphasé) et tolère une variation de tension entre -10 % et +6 %. Elle peut démarrer jusqu’à 30 fois par heure, à intervalles réguliers, et peut être utilisée avec un variateur de fréquence, à condition de respecter une période minimale de trois minutes d’arrêt entre chaque démarrage si la fréquence dépasse 20 cycles par heure.
Les conditions d’utilisation imposent une température ambiante maximale de 35 °C avec un débit de refroidissement minimum de 0,08 m/s autour du moteur. La profondeur d’immersion maximale est de 150 mètres.
En cas de fonctionnement non conforme, par exemple si la pompe ne donne plus de débit, il faut vérifier que la vanne de réglage n’est pas fermée, que la pompe tourne dans le bon sens, que le niveau d’eau dans le puits est suffisant, et que la tuyauterie n’est pas bouchée. En cas de panne ou de bruit anormal, il est recommandé d’inspecter la pompe et les accessoires, notamment le clapet anti-retour, les joints et l’axe.
Le résultat attendu est un pompage fiable d’eau propre dans des applications agricoles, industrielles, d’irrigation, de surpression, de rabattement de nappe, et autres usages similaires. La pompe doit être protégée contre la marche à sec pour éviter tout dommage.
Enfin, la pompe ne nécessite pas d’entretien régulier, mais il est conseillé de contrôler périodiquement la consommation électrique et la pression atteinte pour anticiper tout dysfonctionnement.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité de débit maximale de cette pompe de forage ?
La pompe de forage Renson offre un débit maximal de 70 litres par minute, ce qui permet une utilisation efficace dans divers contextes d’alimentation en eau.
Quels matériaux composent la turbine et quels avantages cela apporte-t-il ?
La turbine est fabriquée en acier inoxydable, garantissant une durabilité accrue et une meilleure résistance à la corrosion dans les environnements exigeants.
Quelle est la protection contre l’humidité offerte par cette pompe ?
Elle bénéficie d’une norme d’isolation IP68, assurant une protection optimale contre l’immersion et l’humidité, adaptée aux conditions de forage.
Quelles sont les caractéristiques électriques de cette pompe ?
Cette pompe fonctionne en triphasé avec une tension de 380 V, une puissance de 1,10 kW et un ampérage de 3 A, adaptée à une utilisation intensive.
Quelle est la hauteur manométrique totale (HMT) maximale de cette pompe ?
La pompe peut atteindre une hauteur manométrique totale de 81 mètres, ce qui permet de relever l’eau sur des distances verticales importantes.
Comment cette pompe s’intègre-t-elle dans les installations existantes ?
Avec un diamètre compact de 4 pouces et un poids de 17 kg, elle s’installe facilement dans différents systèmes de forage et puits.
Dans quels contextes professionnels cette pompe est-elle la plus adaptée ?
Elle convient particulièrement pour des usages intensifs dans des environnements exigeants nécessitant une pompe durable et performante, notamment pour le pompage d’eau en forage.
