POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 2.2KW - RENSON - 818105
Référence : U003818105
Découvrez POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 2.2KW - RENSON - 818105 disponible à l'achat
- Débit maximal de 70 L/min pour une performance optimale
- Hauteur manométrique maximale de 167 mètres
- Turbine en acier inoxydable pour durabilité
- Moteur conçu pour une utilisation en eau
- Norme d'isolation IP68 pour une protection accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

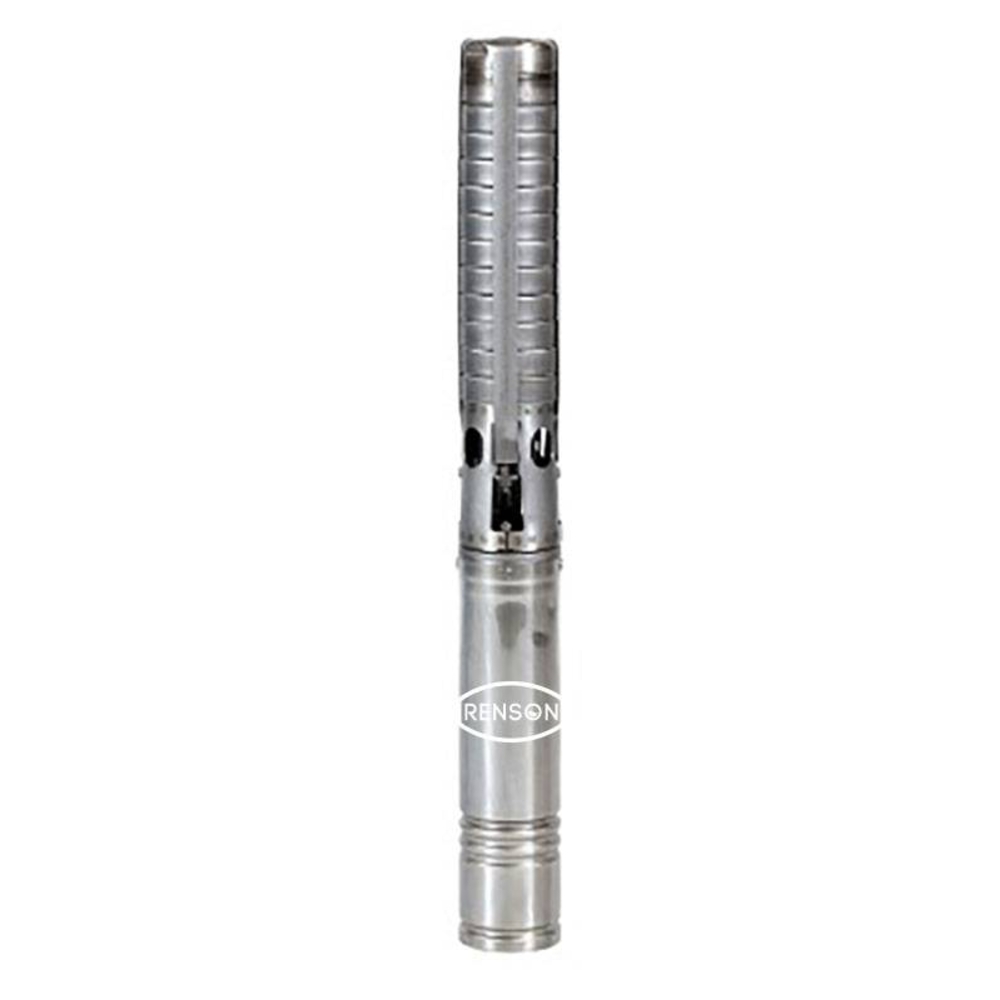

Découvrez la pompe de forage RENSON, un équipement performant conçu pour le pompage des eaux propres en puits ou forages, adapté aux usages agricoles et industriels.
Cette pompe 4" est équipée d’un moteur triphasé à bain d’eau de 2,2 kW, garantissant un débit maximal de 70 L/min et une hauteur manométrique maximale de 167 mètres.
Sa turbine est en acier inoxydable d’une épaisseur minimale de 1 mm, assurant une excellente résistance à l’usure et une durabilité exceptionnelle.
Le moteur est spécialement conçu pour une utilisation en eau, avec une norme d’isolation IP68 qui protège efficacement contre l’humidité et les particules, offrant ainsi une fiabilité accrue.
La pompe fonctionne de manière intensive, avec un poids de 24,90 kg et une longueur de 1230 mm.
Elle est compatible avec une tension de 380 V et un ampérage de 5,60 A.
Le diamètre de la pompe est de 4 pouces, avec un raccord DNR de 1"1/2.
Sa construction robuste comprend des roues et diffuseurs en acier inoxydable, un arbre hexagonal et une coque moteur également en acier inoxydable.
Les paliers radiaux sont lubrifiés par liquide, et le palier de poussée est de type Kingsbury à haute capacité, garantissant un fonctionnement 100 % sans entretien.
Un clapet anti-retour intégré minimise les pertes de charge.
La conception modulaire facilite l’installation et la maintenance.
La pompe est remplie en usine d’une solution de remplissage soluble dans l’eau et non polluante.
L’amorce de câble universelle est facilement remplaçable, sécurisée par un contre-écrou en acier inoxydable.
Conditions d’utilisation optimales :
- Liquides fins, propres, non agressifs et non explosifs, sans particules solides.
- Teneur maximale en sable de 150 g/m³.
- Température ambiante maximale de 35 °C avec un débit de refroidissement de 0,08 m/s.
- Tolérance de tension de -10 %/+6 % (50 Hz).
- Profondeur d’immersion maximale de 150 m.
- Fréquence maximale de démarrages : 30 fois par heure à intervalles réguliers.
- Fonctionnement possible en position verticale ou horizontale.
- Compatible avec variateur de fréquence.
Applications variées :
- Adduction en eau sanitaire et générale.
- Petites installations hydrauliques et fontaines.
- Irrigation.
- Applications de citerne.
- Surpression.
- Pompes à chaleur.
- Rabattement de nappe, exploitation minière, sources chaudes.
- Usages industriels et agricoles (hydraulique et moteur à bain d’eau).
Avantages produit :
- Haute efficacité de pompage.
- Construction très solide avec excellente résistance à l’usure.
- Faibles pertes de charge et coûts de fonctionnement réduits grâce à une conception électrique à haut rendement.
- Couplage avec standard NEMA 4" pour un assemblage moteur simplifié.
- Paliers généreusement dimensionnés à chaque étage.
- Protection IP68 assurant une étanchéité optimale.
Conditionnement et stockage :
La pompe doit être stockée verticalement dans un endroit sec, à l’abri de la poussière, de la chaleur et des rayons du soleil.
En cas de stockage horizontal, il est impératif d’éviter toute flexion ou torsion, notamment au niveau de la jonction entre moteur et pompe.
Cette pompe RENSON est un choix fiable et performant pour des installations exigeantes, alliant robustesse, facilité d’entretien et polyvalence d’usage.
Cette pompe 4 pouces est équipée d’une turbine en acier inoxydable d’une épaisseur minimale de 1 mm, assurant une excellente résistance à l’usure. Son moteur triphasé à bain d’eau de 2,2 kW, fonctionnant sous une tension de 380 V et un ampérage de 5,60 A, est conçu spécifiquement pour l’eau. La norme d’isolation IP68 garantit une protection optimale contre l’humidité et les particules.
La construction robuste inclut un arbre hexagonal, une coque moteur et un accouplement en acier inoxydable, des paliers radiaux lubrifiés par liquide, ainsi qu’un palier de poussée lubrifié à l’eau de type Kingsbury à haute capacité, assurant un fonctionnement 100 % sans entretien. La pompe intègre également un clapet anti-retour conçu pour limiter les pertes de charge, et un diaphragme de compensation de pression.
Elle peut être installée en position verticale ou horizontale et supporte une profondeur d’immersion maximale de 150 mètres. La pompe fonctionne avec des liquides fins, propres, non agressifs, non explosifs et exemptés de particules solides, avec une teneur en sable maximale de 150 g/m³. La température ambiante maximale recommandée est de 35 °C avec un débit de refroidissement de 0,08 m/s. La pompe tolère une variation de tension de -10 % à +6 % (50 Hz) et peut être utilisée avec un variateur de fréquence. La fréquence de démarrage maximale est de 30 fois par heure à intervalles réguliers.
La conception modulaire facilite l’installation et la maintenance. La pompe est remplie en usine d’une solution de remplissage soluble dans l’eau, non polluante. Elle est fournie avec une amorce de câble universelle facilement remplaçable, dotée d’un contre-écrou en acier inoxydable.
Applications principales :
- Adduction en eau sanitaire et générale
- Petites installations hydrauliques et fontaines
- Irrigation
- Applications de citerne
- Surpression
- Pompes à chaleur
- Rabattement de nappe, exploitation minière, sources chaudes
- Usages industriels et agricoles (hydraulique + moteur à bain d’eau)
Caractéristiques techniques :
- Débit maximal : 70 L/min
- Hauteur manométrique totale : 167 mètres
- Diamètre : 4 pouces
- Longueur : 1230 mm
- Poids : 24,90 kg
- DNR : 1''1/2
- Norme d’isolation : IP68
- Classe d’isolation : F
- Tension : 380 V
- Puissance : 2,20 kW
- Ampérage : 5,60 A
Avantages :
- Haute efficacité et faible consommation énergétique
- Construction très solide avec excellente résistance à l’usure
- Fonctionnement 100 % sans entretien grâce à la lubrification par liquide et eau
- Faibles pertes de charge et coûts de fonctionnement réduits
- Conception conforme aux normes NEMA 4"
- Installation et maintenance facilitées par conception modulaire
Cette pompe est un choix fiable et performant pour diverses applications nécessitant un pompage intensif et durable d’eaux propres.
- Débit max : 70 L/min
- Hauteur manométrique maximale (HMT) : 167 mètres
- Type de turbine : acier inoxydable
- Épaisseur turbine : minimale 1 mm
- Type de moteur : eau
- Puissance : 2,20 kW
- Tension : 380 V
- Ampérage : 5,60 A
- Norme d'isolation : IP68
- Diamètre de la pompe : 4 pouces
- Longueur : 1230 mm
- Poids : 24,90 kg
- Utilisation : intensif
- Raccord DNR : 1"1/2
- Palier de poussée lubrifié à l’eau de type Kingsbury haute capacité
- Paliers radiaux lubrifiés par liquide
- Construction : roues, diffuseurs, arbre hexagonal et coque moteur en acier inoxydable
- Fonctionnement 100 % sans entretien
- Clapet anti-retour intégré pour faible perte de charge
- Couplage avec standard NEMA 4 pouces
Le fonctionnement de la pompe s’appuie sur un moteur triphasé à bain d’eau, alimenté en 380 V, qui entraîne une turbine en acier inoxydable. La pompe est destinée à des usages intensifs dans des contextes agricoles et industriels, notamment pour l’adduction d’eau sanitaire et générale, l’irrigation, la surpression, les applications de citerne, les pompes à chaleur, le rabattement de nappe, l’exploitation minière, les sources chaudes, ainsi que les petites installations hydrauliques et fontaines.
Pour la mise en service, il est nécessaire de s’assurer que le sens de rotation du moteur triphasé est correct en testant la pression produite avec la vanne de sortie fermée, puis en inversant deux phases si besoin. Lors des premiers usages dans un puits neuf, la pompe doit tourner pendant dix minutes avec la vanne de réglage légèrement entrouverte afin d’éviter une surcharge en sable, avant d’ouvrir progressivement la vanne pour respecter les courbes de fonctionnement.
La pompe peut être utilisée avec un variateur de fréquence, à condition que la fréquence de démarrage ne dépasse pas 30 fois par heure avec des intervalles réguliers. En cas d’utilisation avec une vanne partiellement fermée, le débit doit rester au moins à 10 % du débit nominal pour éviter la surchauffe. La pompe ne doit jamais fonctionner plus de 5 minutes avec la vanne complètement fermée.
Le câble électrique doit être fixé régulièrement tous les 3 mètres au tuyau de refoulement pendant la descente de la pompe dans le puits, pour éviter toute traction sur le câble. La pompe doit être protégée contre la marche à sec, notamment dans les puits où le niveau d’eau fluctue ou est insuffisant, pour éviter les dommages. En cas de fonctionnement anormal ou de dysfonctionnement, des actions utilisateurs sont prévues, telles que vérifier le sens de rotation, contrôler la vanne de réglage, nettoyer la crépine d’aspiration ou vérifier les fuites dans l’installation.
La mise en place de la pompe nécessite une potence de levage adaptée au poids total de la pompe, des tuyaux et des câbles. Lors de l’installation verticale, la pompe est descendue dans le puits par paliers en fixant successivement les tuyaux de refoulement avec des colliers de support. Pour l’installation horizontale, la pompe doit être parfaitement supportée et alignée avec la tuyauterie, et une jupette de refroidissement doit être installée pour garantir le refroidissement du moteur.
Le résultat attendu est un pompage fiable et continu d’eaux propres, avec un débit maximal de 70 L/min et une hauteur manométrique pouvant atteindre 167 mètres, dans le respect des conditions d’utilisation et des recommandations de mise en service et d’installation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les principaux critères techniques de cette pompe de forage ?
Cette pompe offre un débit maximal de 70 L/min et une hauteur manométrique maximale de 167 mètres. Elle est équipée d’une turbine en acier inoxydable et d’un moteur conçu spécifiquement pour une utilisation en eau, avec une puissance de 2,2 kW sous une tension de 380 V.
Comment la pompe est-elle protégée contre les conditions d’humidité et de poussière ?
La pompe respecte la norme d’isolation IP68, ce qui garantit une étanchéité complète contre la poussière et une protection contre l’immersion prolongée dans l’eau, assurant ainsi une fiabilité en environnement humide.
Quels sont les éléments qui assurent la durabilité de ce modèle ?
La turbine est fabriquée en acier inoxydable, un matériau reconnu pour sa résistance à la corrosion et à l’usure, ce qui contribue à la longévité de la pompe dans des conditions d’utilisation intensives.
Quelle est la taille et le poids de la pompe, et comment cela impacte-t-il son installation ?
La pompe a un diamètre de 4 pouces, une longueur de 1230 mm et un poids de 24,9 kg. Ces dimensions doivent être prises en compte pour le choix du forage et la manipulation lors de l’installation.
Pour quels types d’utilisation cette pompe est-elle conçue ?
Cette pompe est destinée à un usage intensif, adaptée aux applications nécessitant un débit et une pression importants, notamment dans des contextes où une fiabilité et une robustesse sont requises.
