POMPE DE RELEVAGE COUTEAUX HORI. 380V 3KW DN80 NICKELEE - RENSON - 168606
Référence : U003168606
Découvrez POMPE DE RELEVAGE COUTEAUX HORI. 380V 3KW DN80 NICKELEE - RENSON - 168606 disponible à l'achat
- Hauteur de refoulement jusqu'à 12,90 mètres
- Débit impressionnant de 1500 l/min
- Supporte des granulés jusqu'à 28 mm
- Idéal pour un taux de matière sèche de 12 %
- Puissance de 3 kW pour des performances optimales
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

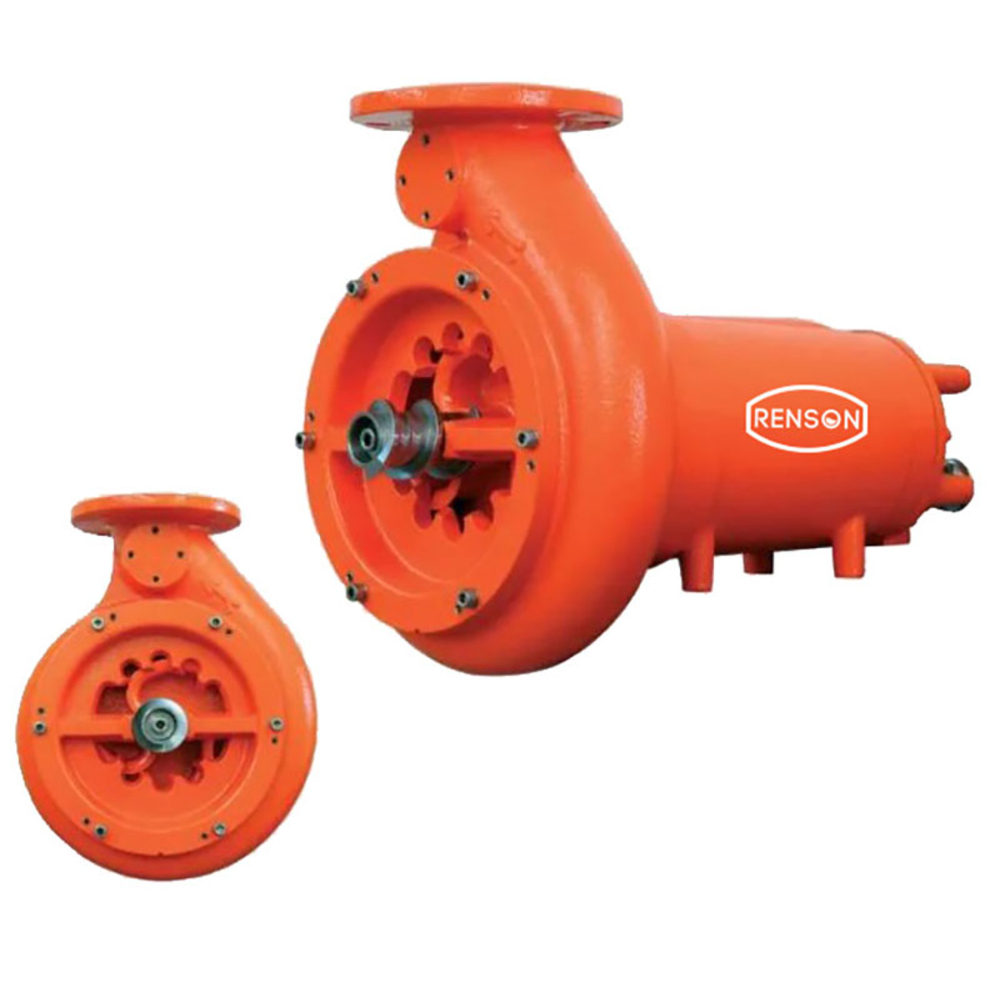

La pompe de relevage à couteaux horizontale RENSON, modèle 168606, est spécialement conçue pour des applications agricoles exigeantes, notamment le relevage d’eaux chargées telles que le lisier avec farine de paille.
Elle se distingue par sa capacité à broyer toutes les particules dès leur entrée grâce à ses couteaux en acier au chrome vanadium facilement interchangeables.
Cette pompe dilacératrice en fonte supporte des eaux chargées de particules solides et de matières fibreuses avec une granulométrie maximale de 28 mm et un taux de matière sèche pouvant atteindre 12 %.

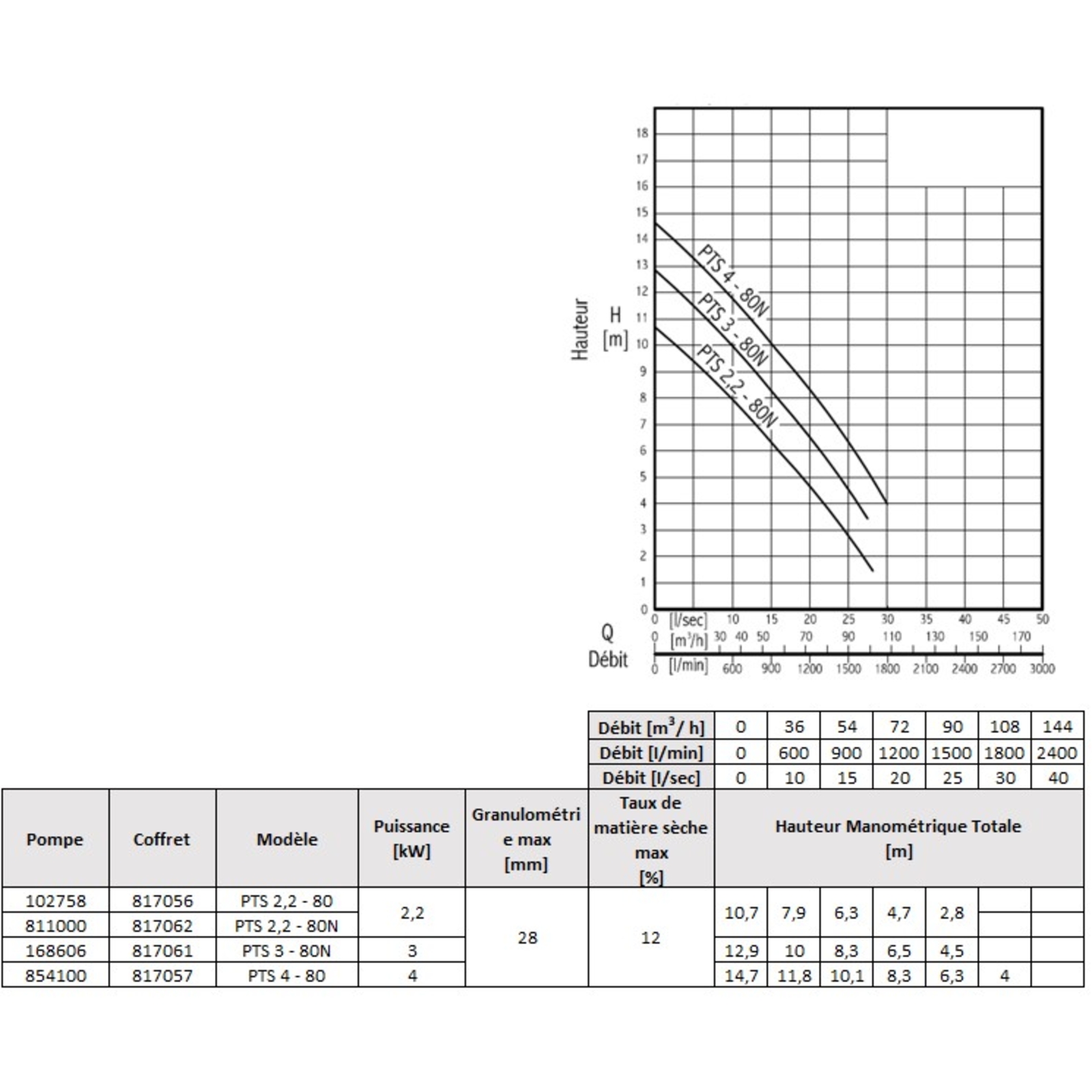

Ses performances hydrauliques sont remarquables avec une hauteur de refoulement maximale de 12,90 mètres et un débit maximal de 1500 litres par minute.
Elle est équipée d’un moteur triphasé de 3 kW, alimenté en 380 V, avec un ampérage de 6,40 A, tournant à 1450 tours/minute en couplage étoile (Y).
Le moteur est de type IE1, avec rotor à cage d’écureuil, et bénéficie d’un indice de protection IP68 et d’une classe d’isolement F.
Trois sondes thermiques intégrées protègent le moteur contre les surchauffes au-delà de 132°C.
La pompe doit fonctionner en immersion complète dans le liquide pompé, qui assure le refroidissement extérieur du moteur.
Elle est conçue pour un usage intensif, avec une température maximale du liquide pompé de 40°C et une plage de pH comprise entre 5 et 12.
La profondeur d’immersion maximale recommandée est de 20 mètres.
Les dimensions de la pompe sont de 686 mm de hauteur, 403 mm de largeur et 327 mm de longueur, pour un poids de 77 kg.
Son raccordement est prévu en DN80 (3 pouces).
La garniture mécanique est en carbure de silicium côté hydraulique et mécanique côté moteur, assurant une excellente étanchéité.
L’arbre moteur est en acier inoxydable garantissant une bonne résistance à la corrosion.
La pompe est livrée avec 10 mètres de câble d’alimentation.
Elle est destinée principalement au secteur de l’élevage pour relever des eaux chargées, et se montre particulièrement adaptée aux eaux contenant de la farine de paille.
Son système de couteaux contre couteaux permet de broyer efficacement les fibres et particules solides, évitant ainsi les obstructions.
Pour l’installation, il est recommandé de respecter les consignes de sécurité, notamment l’immersion complète du moteur, la vérification du sens de rotation et la protection électrique adaptée avec disjoncteur, relais thermique, protection contre la marche à sec et mise à la terre.
Le câble d’alimentation doit être protégé contre l’humidité et les contraintes mécaniques.
La pompe peut être équipée d’accessoires recommandés tels que collier de serrage, tuyau lisier, kit de raccordement, châssis de soutien horizontal, coffret de commande et sondes de niveau.
Un entretien régulier est nécessaire pour assurer la longévité et le bon fonctionnement de la pompe : contrôle mensuel des tensions, bruits et vibrations, vérification de l’équilibre des intensités sur les phases, vidange de l’huile toutes les 5000 à 7000 heures (ou 2500 heures en conditions sévères) avec huile ISO 32 SAE 10W, contrôle et remplacement des garnitures mécaniques en cas de fuite.
Le démontage et le réglage du broyeur hydraulique sont détaillés, avec un jeu précis à respecter entre les éléments (0,2 à 0,3 mm) pour garantir une efficacité optimale.
La pompe doit être nettoyée soigneusement après usage et stockée à l’abri de l’humidité.
Enfin, la pompe répond aux normes européennes CE et RoHS, avec déclaration de conformité conforme à la directive 2006/42/CE relative aux machines et aux normes ISO 12100-1 et 12100-2.
Elle est conçue pour un usage professionnel dans le respect des normes de sécurité environnementales.
En résumé, la pompe de relevage à couteaux horizontale RENSON 168606 est une solution robuste, performante et fiable pour le relevage d’eaux chargées dans le secteur agricole, alliant puissance, capacité de broyage et résistance aux conditions difficiles.
Cette pompe dilacératrice en fonte dispose d’un arbre moteur en acier inoxydable et d’une garniture mécanique en carbure de silicium côté hydraulique, assurant robustesse et durabilité. Elle fonctionne en immersion complète dans le liquide pompé, qui assure le refroidissement extérieur du moteur. Le moteur triphasé type IE1, bobinage 380 V - 50 Hz, est équipé d’un rotor à cage d’écureuil et de trois sondes thermiques pour une protection au-delà de 132°C. Sa vitesse de rotation est de 1450 tours/minute avec un indice de protection IP68, classe F.
Les caractéristiques techniques principales sont les suivantes :
- Hauteur de refoulement maximale : 12,90 mètres
- Débit maximal : 1500 l/min
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 12 %
- Plage de pH du liquide pompé : 5 à 12
- Profondeur d’immersion maximale : 20 mètres
- Couplage électrique : Y
- Ampérage : 6,40 A
- Dimensions : hauteur 686 mm, largeur 403 mm, longueur 327 mm
- Poids : 77 kg
- Modèle : PTS 80
- Diamètre nominal de raccordement (DNR) : 80 mm (3 pouces)
Cette pompe est adaptée à un usage intensif dans le domaine de l’élevage. Elle est livrée avec 10 mètres de câble.
Les accessoires recommandés pour une installation optimale incluent notamment un collier de serrage tourillon en acier zingué, des tuyaux EPDM, des kits de raccordement, un coffret de commande pour pompe ou malaxeur, ainsi qu’un châssis de soutien horizontal pour pompe DN80.
Cette pompe nickelée allie performance, robustesse et fiabilité pour le pompage de liquides chargés dans des conditions exigeantes.
- hauteur de refoulement max : 12,90 mètres
- débit max : 1500 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 9 %
- modèle : PTS 80
- tension : 380 V
- puissance : 3 kW
- ampérage : 6,40 A
- tour/min : 1450
- couplage : Y
- DN raccordement : 80
- hauteur : 686 mm
- largeur : 403 mm
- longueur : 327 mm
- poids : 77 kg
- type de roue : couteau contre couteau
- usage intensif
- température max du liquide pompé : 40°C
- plage de pH du liquide pompé : 5 à 12
- profondeur d’immersion max : 20 mètres
- pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- moteur triphasé type IE1, rotor à cage d’écureuil
- indice de protection IP68, classe d’isolement F
- 3 sondes thermiques intégrées pour protection moteur au-delà de 132°C
- livrée avec 10 mètres de câble d’alimentation
Le principe d’utilisation repose sur un système de couteaux contre couteaux qui broie toutes les particules dès leur entrée dans la pompe. Le liquide pompé peut contenir des corps solides en suspension jusqu’à 28 mm de granulométrie, avec un taux de matière sèche maximal de 12 % et un pH compris entre 5 et 12. La température maximale du liquide ne doit pas dépasser 40°C.
Cette pompe est destinée à des applications agricoles, particulièrement dans le domaine de l’élevage, pour le pompage de liquides chargés. Elle doit être immergée à une profondeur maximale de 20 mètres.
Avant la mise en service, il est nécessaire de vérifier que le rotor tourne librement et que le niveau d’huile dans la chambre d’huile est correct. Les câbles d’alimentation doivent être raccordés conformément aux schémas électriques, en respectant le sens de rotation indiqué, qui doit être dans le sens inverse des aiguilles d’une montre vu du côté aspiration.
En cas de dysfonctionnement, différentes vérifications sont à réaliser, notamment le contrôle des fusibles, du relais thermique, de la présence d’une phase, de l’état des sondes thermiques, ainsi que l’inspection de la roue et des tuyauteries en cas de blocage ou de baisse de débit.
Le réglage hydraulique du broyeur consiste à ajuster le jeu entre l’hélice et le corps de pompe, ainsi qu’entre les couteaux et le convoyeur, avant de remplir la chambre d’huile. Le montage et le serrage des vis doivent être réalisés en croisé pour garantir un serrage équilibré.
L’installation peut s’effectuer sur un pieu immergé avec coulisseau, permettant de positionner et de relever la pompe facilement, en assurant la sécurité par une chaîne tendue et un serre-câble adapté.
En résumé, l’utilisation de cette pompe implique son immersion complète dans le liquide à pomper, le respect des conditions d’immersion, granulométrie, température et pH, le contrôle préalable du bon état mécanique et électrique, ainsi que le suivi des procédures de montage, réglage et maintenance pour garantir un fonctionnement conforme.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les capacités maximales de cette pompe de relevage ?
La pompe offre une hauteur de refoulement maximale de 12,90 mètres et un débit maximal de 1500 litres par minute. Elle peut gérer des granulés jusqu'à 28 mm et un taux de matière sèche de 12 %.
Quelles sont les caractéristiques électriques de cette pompe ?
Cette pompe fonctionne en 380 V avec une puissance de 3 kW et un ampérage de 6,40 A. Elle tourne à 1450 tours par minute avec un couplage en étoile (Y).
Quelles sont les dimensions et le poids de la pompe ?
La pompe mesure 686 mm de hauteur, 403 mm de largeur et 327 mm de longueur. Son poids est de 77 kg, ce qui assure une robustesse adaptée aux usages exigeants.
Quels types de matériaux cette pompe peut-elle pomper efficacement ?
Elle est conçue pour supporter des granulés d'un diamètre maximal de 28 mm et un taux de matière sèche allant jusqu'à 12 %, ce qui la rend adaptée à des fluides chargés ou semi-solides.
Comment cette pompe est-elle adaptée aux contraintes de chantier ?
Sa puissance de 3 kW combinée à un débit élevé permet de répondre aux besoins de relevage dans des contextes exigeants. Son poids et ses dimensions facilitent son intégration dans différents environnements professionnels.
