POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 15KW DN150 - RENSON - 818527
Référence : U003818527
Découvrez POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 15KW DN150 - RENSON - 818527 disponible à l'achat
- HMT maximum de 15,40 mètres
- Débit maximal de 6600 l/min
- Granulométrie maximale de 40 mm
- Taux de matière sèche jusqu'à 12 %
- Modèle performant en 380 V
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

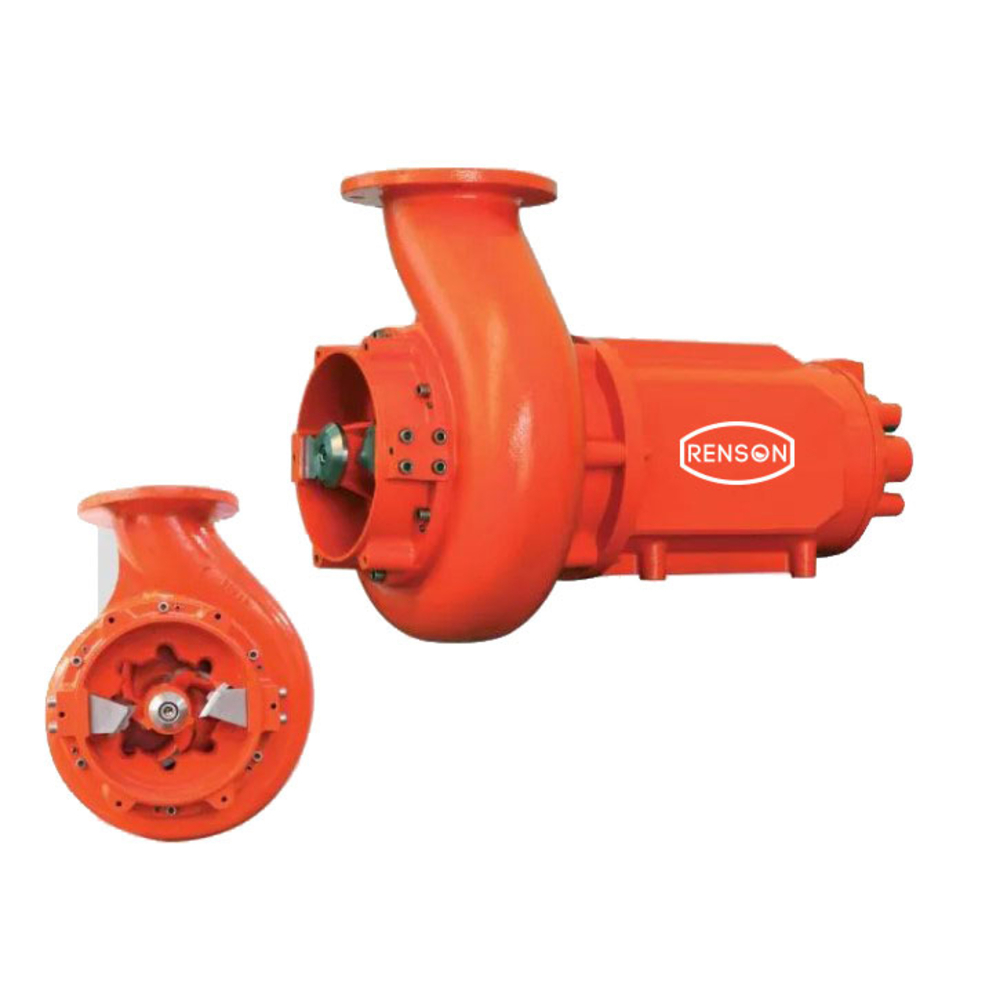

La pompe de relevage horizontale RENSON, modèle PTS 150, est une pompe dilacératrice submersible conçue pour le transfert d’eaux chargées en particules solides et matières fibreuses, notamment dans des applications agricoles telles que le relevage de lisier.
Cette pompe fonctionne avec une alimentation triphasée en 380 V et développe une puissance de 15 kW avec un ampérage de 30 A.
Elle présente une hauteur manométrique maximale (HMT) de 15,40 mètres et un débit maximal de 6600 litres par minute.
La granulométrie maximale supportée est de 40 mm, avec un taux de matière sèche pouvant atteindre 12 %.
La construction robuste de la pompe comprend un corps en fonte et des couteaux en acier au chrome vanadium facilement interchangeables.
L’arbre moteur est en acier inoxydable et la garniture mécanique est en carbure de silicium côté hydraulique, garantissant une excellente étanchéité.
Le moteur IE1 est triphasé, bobiné pour 380 V – 50 Hz, avec un rotor à cage d’écureuil et un indice de protection IP68 – classe F.
Trois sondes thermiques intégrées assurent la protection du moteur en cas de surchauffe au-delà de 132°C.
La pompe tourne à 1450 tours par minute avec un couplage en étoile.
Ses dimensions compactes sont de 955 mm de hauteur, 568 mm de largeur et 454 mm de profondeur, pour un poids total de 226 kg.
Elle est conçue pour un usage intensif en immersion complète dans le liquide pompé, qui assure le refroidissement du moteur.
La température maximale du liquide pompé ne doit pas dépasser 40°C, avec une plage de pH comprise entre 5 et 12.
La profondeur d’immersion maximale est de 20 mètres.
La pompe broie efficacement toutes les particules grâce à son système couteau contre couteau, ce qui permet de traiter des eaux très chargées, notamment en agriculture pour le relevage de lisier.
Un traitement spécifique est possible sur demande, notamment pour des applications avec farine de paille.
Elle est livrée avec 10 mètres de câble mais sans raccord, joint ni support.
Il est conseillé de prévoir une protection thermique et/ou un dispositif de détection de manque d’eau, ainsi qu’un support adapté.
Parmi les accessoires recommandés figurent un collier de serrage tourillon en acier zingue, des tuyaux EPDM, un kit de raccordement galva, un châssis de soutien horizontal, une armoire de commande 15 kW avec démarrage progressif, ainsi qu’une sonde de niveau à lisier.
La pompe est conforme aux normes CE et à la directive européenne 2006/42/CE relative aux machines.
Elle répond également aux normes environnementales RoHS et DEEE.
Son installation doit respecter les recommandations de sécurité et d’usage précisées dans le manuel d’utilisation et d’entretien RENSON.
Ce manuel inclut des conseils pour le transport, le stockage, le contrôle avant mise en service, les branchements électriques, la maintenance, la vidange d’huile et le démontage du broyeur.
La pompe est adaptée à des liquides avec un maximum de 12 % de matières solides en suspension, une granulométrie maximale de 40 mm, et doit être utilisée dans des conditions où la température ne dépasse pas 40°C.
Elle est destinée à un usage agricole intensif et doit être immergée en permanence.
Ses avantages principaux sont sa capacité à broyer les particules solides dès l’entrée dans la pompe grâce à ses couteaux, sa robustesse, son débit élevé et sa hauteur de refoulement importante.
Les dimensions, poids et caractéristiques techniques détaillées sont les suivantes :
- Hauteur : 955 mm
- Largeur : 568 mm
- Longueur : 454 mm
- Poids : 226 kg
- Débit maximal : 6600 l/min
- Hauteur manométrique maximale : 15,40 m
- Granulométrie maximale : 40 mm
- Taux de matière sèche maximal : 12 %
- Tension : 380 V
- Puissance : 15 kW
- Ampérage : 30 A
- Vitesse : 1450 tours/min
- Couplage : étoile
- Diamètre nominal de refoulement (DNR) : 150 mm (6 pouces)
Cette pompe est livrée sans raccord ni support, mais des accessoires spécifiques sont proposés pour assurer une installation et un fonctionnement optimaux.
Enfin, la pompe doit être manipulée avec précaution lors du transport et du stockage, nettoyée après chaque utilisation, et entretenue régulièrement pour garantir sa longévité et ses performances.
La vidange d’huile doit être effectuée toutes les 5000 à 7000 heures selon les conditions d’utilisation.
Cette pompe professionnelle RENSON PTS 150 est un équipement fiable et performant, spécialement conçu pour relever des eaux chargées dans des contextes agricoles et industriels exigeants.
Cette pompe dilacératrice en fonte présente une puissance de 15 kW sous une tension triphasée de 380 V, avec un ampérage de 30 A et une vitesse de rotation de 1450 tours par minute. Elle offre un débit maximal de 6600 l/min et une hauteur manométrique totale (HMT) maximale de 15,40 mètres, avec une granulométrie maximale de 40 mm et un taux de matière sèche pouvant atteindre 12 %. La plage de pH du liquide pompé est comprise entre 5 et 12, et la température maximale du liquide est de 40°C. La profondeur d’immersion maximale recommandée est de 20 mètres.
La construction technique comprend un arbre moteur en acier inoxydable, des couteaux en acier au chrome vanadium facilement interchangeables, ainsi qu’une garniture mécanique en carbure de silicium côté hydraulique et une garniture mécanique côté moteur. Le moteur IE1 est protégé par trois sondes thermiques intégrées dans le bobinage, assurant une protection au-delà de 132°C. L’indice de protection est IP68, classe F, garantissant une étanchéité adaptée à un usage en immersion complète, qui assure aussi le refroidissement extérieur du moteur.
Les dimensions de la pompe sont de 955 mm de hauteur, 568 mm de largeur et 454 mm de longueur, pour un poids total de 226 kg. Le couplage est en étoile, avec un diamètre nominal de raccordement (DNR) de 150 mm (6 pouces).
Cette pompe est conçue pour un usage intensif dans des eaux chargées, avec une hauteur de refoulement importante. Elle est livrée sans raccord, joint ni support, mais il est conseillé de prévoir une protection thermique et/ou un dispositif de détection de manque d’eau ainsi qu’un support adapté.
Accessoires recommandés pour une installation optimale :
- Collier de serrage tourillon en acier zingué (diamètre 149-161 mm)
- Tuyau EPDM de 5 mètres (Ø 152 x 168 mm)
- Kit de raccordement droit rond/cannelé en galvanisé diamètre 150 mm
- Châssis de soutien horizontal galvanisé pour pompe DN150
- Armoire de commande 15 kW avec démarrage progressif
- Sonde de niveau à lisier avec câble de 20 mètres
Cette pompe répond aux exigences spécifiques des applications agricoles nécessitant le relevage et le broyage de liquides chargés, garantissant robustesse, performance et fiabilité dans des conditions d’utilisation exigeantes.
- HMT max : 15,40 mètres
- Débit max : 6600 l/min
- Granulométrie max : 40 mm
- Taux de matière sèche max : 12 %
- Modèle : PTS 150
- Tension : 380 V
- Puissance : 15 kW
- Ampérage : 30 A
- Tour/min : 1450
- Couplage : étoile
- DNR : 150 mm
- Hauteur : 955 mm
- Largeur : 568 mm
- Longueur : 454 mm
- Poids : 226 kg
- Type de roue : couteau contre couteau
- Corps de pompe en fonte
- Couteaux en acier au chrome vanadium interchangeables
- Arbre moteur en acier inoxydable
- Garniture mécanique en carbure de silicium côté hydraulique
- Moteur IE1 triphasé bobiné 380 V - 50 Hz
- Rotor à cage d'écureuil
- Indice de protection IP68 - classe F
- 3 sondes thermiques intégrées pour protection au-delà de 132°C
- Livrée avec 10 mètres de câble
- Température maximale du liquide pompé : 40°C
- Plage de pH du liquide pompé : 5 à 12
- Profondeur d'immersion maximale : 20 mètres
Pour utiliser la pompe, il faut la raccorder électriquement à une armoire de commande adaptée, en respectant le sens de rotation indiqué (la pompe subit un contrecoup dans le sens inverse des aiguilles d’une montre au démarrage). La pompe doit être immergée entièrement, avec une profondeur maximale recommandée de 20 mètres, et la température du liquide ne doit pas dépasser 40°C. Le pH du liquide doit être compris entre 5 et 12.
La pompe est destinée à relever des eaux chargées de particules solides jusqu’à 40 mm de granulométrie et un taux de matière sèche maximal de 12 %. Elle doit être utilisée dans un cadre d’usage intensif, notamment en élevage agricole.
En cas de fonctionnement non conforme, il est conseillé de vérifier le sens de rotation, l’état de la roue (blocage ou usure), le bon équilibre des phases électriques, le débit et la présence d’éventuelles obstructions dans la tuyauterie ou les clapets.
La pompe peut être installée sur un support fixe ou avec un système à pieu immergé et coulisseau, permettant son immersion et sa maintenance aisée. Le câble électrique doit être protégé et fixé pour éviter les courbures excessives.
Avant la mise en service, il faut contrôler que le rotor tourne librement, vérifier le niveau d’huile dans la chambre d’huile et s’assurer que les connexions électriques sont correctes. La vidange de l’huile doit être effectuée régulièrement selon les conditions d’utilisation.
Le résultat attendu est un relevage efficace des eaux chargées, avec broyage des particules pour éviter les colmatages, et une hauteur de refoulement pouvant atteindre 15,4 mètres.
En résumé, la pompe s’utilise immergée dans des liquides chargés, avec alimentation électrique triphasée 380 V, en respectant les conditions de température, pH et granulométrie, et en assurant un contrôle régulier du fonctionnement et de l’entretien pour garantir un relevage continu et sans obstruction.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les débits et hauteurs manométriques que cette pompe peut gérer ?
La pompe de relevage RENSON modèle PTS 150 offre un débit maximal de 6600 litres par minute et une hauteur manométrique totale (HMT) de 15,40 mètres, ce qui la rend adaptée aux applications exigeantes nécessitant ces performances.
Quelle granulométrie et quel taux de matière sèche cette pompe peut-elle supporter ?
Elle peut traiter des fluides avec une granulométrie maximale de 40 mm et un taux de matière sèche allant jusqu'à 12 %, ce qui garantit une bonne efficacité dans le relevage d’eaux chargées.
Quelles sont les caractéristiques électriques et mécaniques principales de cette pompe ?
Cette pompe fonctionne sous une tension de 380 V avec une puissance de 15 kW et un courant de 30 A. Elle tourne à 1450 tours par minute avec un couplage étoile, et son diamètre nominal de raccordement (DNR) est de 150 mm.
Quelles sont les dimensions et le poids de la pompe pour évaluer son intégration sur site ?
La pompe mesure 955 mm de hauteur, 568 mm de largeur et 454 mm de longueur, avec un poids total de 226 kg, ce qui doit être pris en compte pour la manutention et l’installation.
Quels éléments techniques différencient cette pompe dans son usage sur chantier ?
Le modèle PTS 150 se distingue par sa capacité à gérer des eaux chargées avec un taux de matière sèche important et une granulométrie élevée, tout en offrant une puissance élevée et un débit conséquent, adaptés aux contraintes de relevage intensif.
