POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 4KW DN100 - RENSON - 854103
Référence : U003854103
Découvrez POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 4KW DN100 - RENSON - 854103 disponible à l'achat
- Hauteur manométrique maximale de 9,80 mètres
- Débit maximal de 1800 litres par minute
- Granulométrie supportée jusqu'à 28 mm
- Taux de matière sèche jusqu'à 12 %
- Modèle fiable et performant pour diverses applications
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

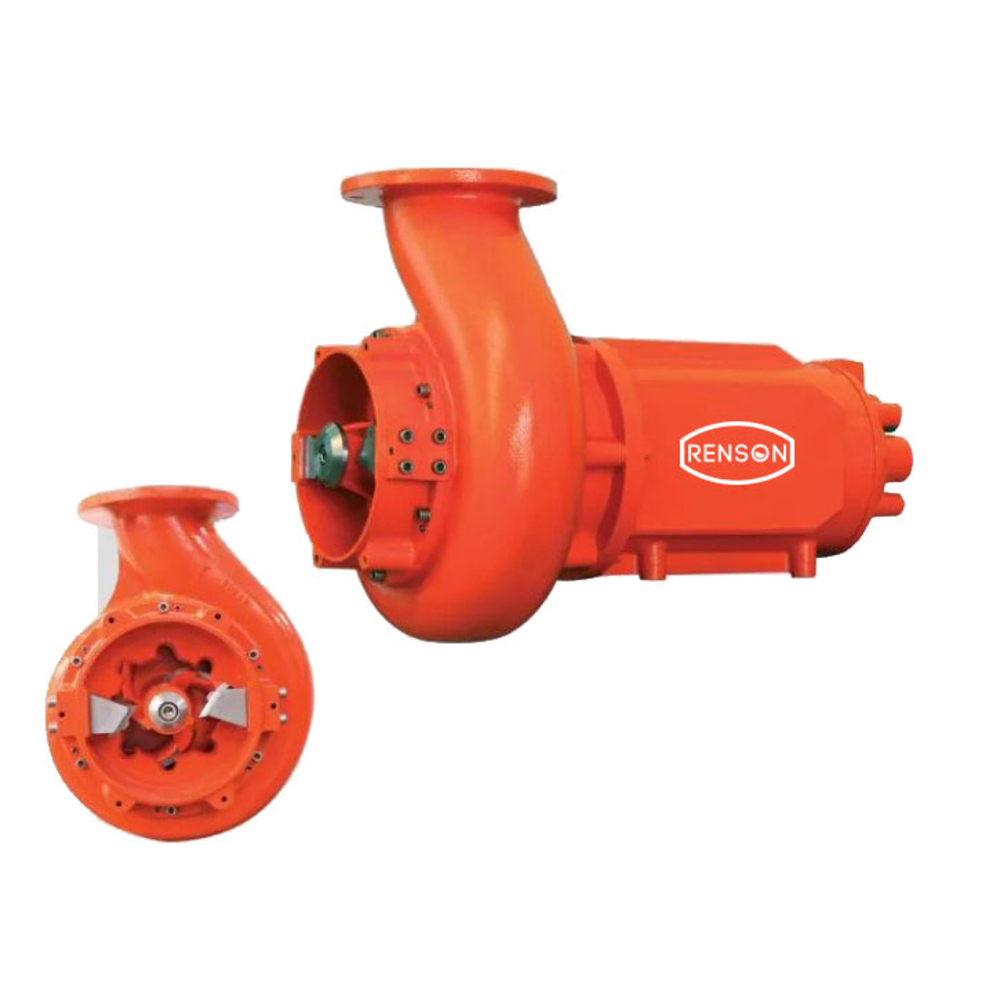

La pompe de relevage à couteaux horizontale RENSON 380V 4 kW DN100 (référence 854103) est conçue pour le pompage de liquides chargés, particulièrement adaptée aux eaux très chargées en particules solides et matières fibreuses, notamment dans les applications agricoles telles que le relevage de lisier.
Cette pompe dilacératrice submersible est équipée d’une roue couteau contre couteau qui broie toutes les particules dès leur entrée dans la pompe, assurant un fonctionnement fiable même avec une granulométrie maximale de 28 mm et un taux de matière sèche pouvant atteindre 12 %. Sa hauteur manométrique maximale est de 9,80 mètres et son débit maximal peut atteindre 1800 litres par minute.
Elle fonctionne sous une tension triphasée de 380 V avec une puissance de 4 kW, un ampérage de 9,10 A et une vitesse de rotation de 1450 tours par minute en couplage étoile. Le modèle PTS 100 présente des dimensions compactes : 677 mm de hauteur, 436 mm de largeur et 345 mm de longueur, pour un poids total de 88 kg.
La construction robuste comprend un corps en fonte, des couteaux en acier au chrome vanadium facilement interchangeables, un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium côté hydraulique. Le moteur IE1 triphasé est protégé par un indice IP68 et intègre trois sondes thermiques qui coupent l’alimentation en cas de surchauffe au-delà de 132°C.
La pompe est conçue pour un usage intensif en immersion complète, avec une profondeur maximale d’immersion de 20 mètres et une température maximale du liquide pompé de 40°C. Elle est adaptée à un pH de liquide compris entre 5 et 12. Elle doit être utilisée avec une protection thermique et/ou un système anti-marche à sec pour garantir sa longévité.
Les avantages principaux de cette pompe résident dans sa capacité à relever des eaux très chargées, son système de broyage efficace grâce aux couteaux et contre-couteaux, et sa fiabilité dans des environnements exigeants comme l’élevage agricole. Un traitement spécifique est possible sur demande, notamment pour des applications avec farine de paille.
Le conditionnement comprend la pompe livrée avec 10 mètres de câble, mais sans raccord. Plusieurs accessoires sont conseillés pour l’installation et le fonctionnement optimaux, tels que collier de serrage, châssis de soutien horizontal, coffret de commande, sonde de niveau à lisier, kit de raccordement et tuyau EPDM.
Pour l’installation, il est recommandé de respecter les normes de sécurité électrique et hydraulique, notamment en assurant une bonne ventilation du lieu d’installation, en fixant solidement le pied d’assise, et en veillant à ce que la pompe soit entièrement noyée pour un refroidissement optimal du moteur.
La maintenance comprend un contrôle régulier des parties exposées à l’usure, un contrôle et une vidange de l’huile toutes les 5000 à 7000 heures selon les conditions d’utilisation, ainsi qu’un nettoyage et un réglage précis des couteaux et du broyeur pour assurer des performances constantes.
Enfin, cette pompe est conforme aux normes européennes de sécurité et environnementales (directive 2006/42/CE, directive RoHS 2012/19/UE), avec une déclaration de conformité signée par RENSON. Elle est destinée exclusivement à un usage professionnel et agricole, avec des recommandations strictes pour garantir sécurité et fiabilité.
Cette pompe dilacératrice en fonte est équipée de couteaux en acier au chrome vanadium facilement interchangeables et d’un arbre moteur en acier inoxydable. Sa garniture mécanique en carbure de silicium assure une bonne étanchéité côté hydraulique, avec une garniture mécanique côté moteur. Le moteur triphasé IE1, bobinage 380V - 50 Hz, est protégé par trois sondes thermiques intégrées dans le bobinage, avec une protection au-delà de 132°C. Le rotor est à cage d'écureuil, avec une vitesse de rotation de 1450 tours par minute. L’indice de protection est IP68, classe F.
La pompe fonctionne en immersion complète dans le liquide pompé, qui assure le refroidissement extérieur du moteur. Elle supporte une température maximale du liquide de 40°C, avec une profondeur d’immersion maximale de 20 mètres. La plage de pH du liquide pompé est comprise entre 5 et 12.

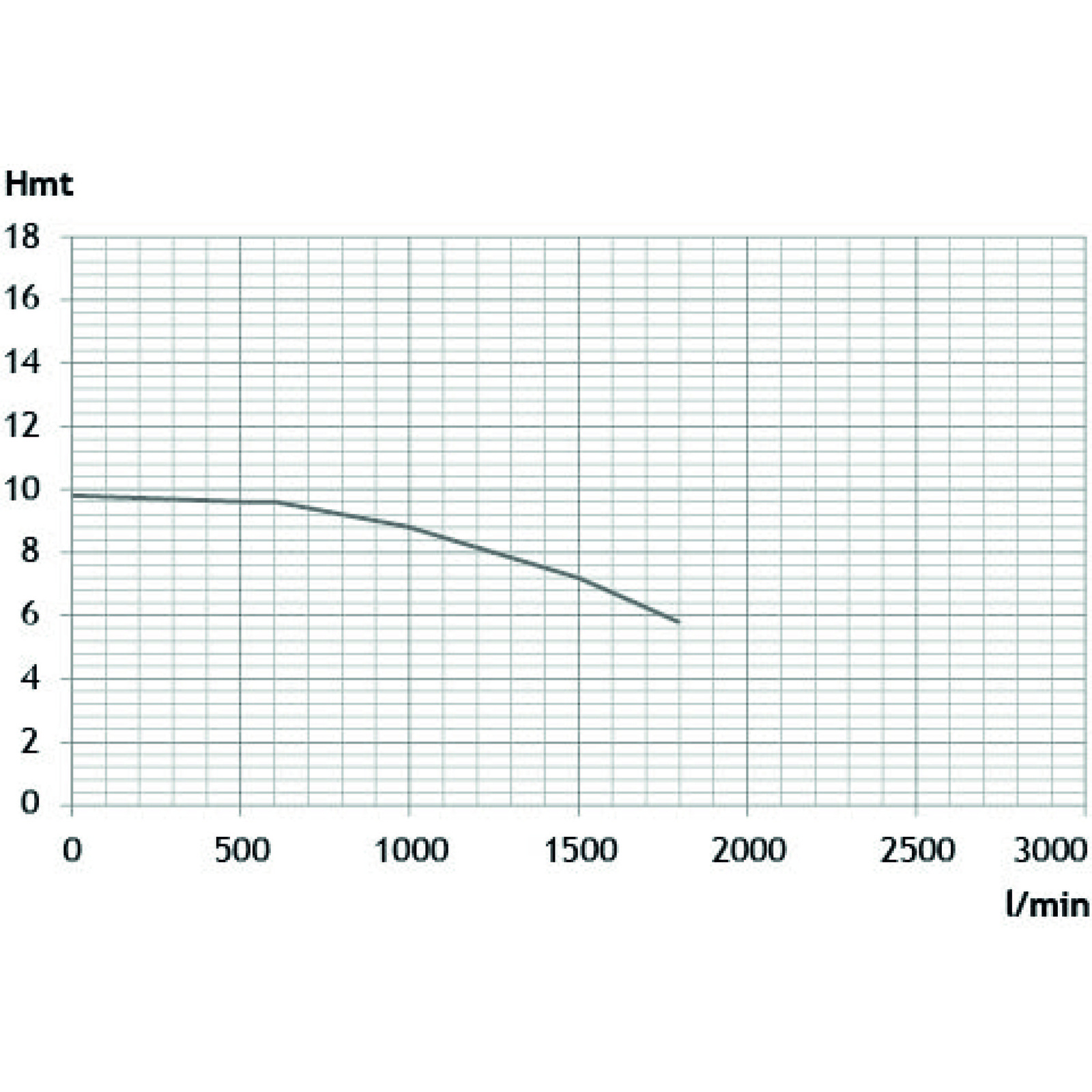

Ses performances techniques sont les suivantes :
- Hauteur manométrique maximale : 9,80 mètres
- Débit maximal : 1800 litres par minute
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 12 %
- Tension : 380 V
- Puissance : 4 kW
- Ampérage : 9,10 A
- Couplage : Étoile
- Diamètre nominal de raccordement (DNR) : 100 mm
- Dimensions : hauteur 677 mm, largeur 436 mm, longueur 345 mm
- Poids : 88 kg
- Hauteur d’axe : 80 mm
La pompe est livrée avec 10 mètres de câble et sans raccord. Il est conseillé de prévoir une protection thermique et/ou une protection contre le manque d’eau pour garantir sa longévité.
Un traitement spécifique est possible sur demande, notamment pour des applications avec farine de paille, avec un revêtement spécifique en nickel résistant aux liquides acides (gamme NP).
Cette pompe est particulièrement adaptée pour un usage intensif dans des eaux chargées de particules solides, avec une granulométrie jusqu’à 28 mm et un taux de matière sèche jusqu’à 12 %. Elle est recommandée pour des applications en élevage agricole.
Accessoires conseillés : collier de serrage tourillon en acier zingué, tuyau EPDM, kit de raccordement galva, châssis soutien horizontal, coffret de commande, sonde de niveau à lisier et kit accessoires. (Voir page 2 et 3 pour détails des accessoires).
- type de roue : couteau contre couteau
- hauteur manométrique maximale : 9,80 mètres
- débit maximal : 1800 l/min
- granulométrie maximale : 28 mm
- taux de matière sèche maximal : 9 %
- modèle : PTS 100
- tension : 380 V
- puissance : 4 kW
- ampérage : 9,10 A
- vitesse de rotation : 1450 tours/min
- couplage : étoile
- diamètre nominal de raccordement (DNR) : 100
- hauteur : 677 mm
- largeur : 436 mm
- longueur : 345 mm
- poids : 88 kg
- hauteur d'axe : 80 mm
- construction : pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- moteur IE1 triphasé, bobinage 380 V - 50 Hz, rotor à cage d'écureuil
- indice de protection IP68 - classe F
- 3 sondes thermiques dans le bobinage moteur pour protection au-delà de 132°C
- température maximale du liquide pompé : 40°C
- profondeur d'immersion maximale : 20 mètres
- plage de pH du liquide pompé : 5 à 12
Le principe d’utilisation repose sur un système de couteaux et contre-couteaux qui broient toutes les particules dès leur entrée dans la pompe. La pompe est destinée à relever des liquides avec une granulométrie maximale de 28 mm et un taux de matière sèche maximal de 12 %.
Elle doit être immergée à une profondeur maximale de 20 mètres, dans un liquide dont la température ne dépasse pas 40°C et avec un pH compris entre 5 et 12. L’utilisation est prévue pour un usage intensif dans ces conditions.
En cas de fonctionnement non conforme, il est conseillé de prévoir une protection thermique et/ou une protection contre le manque d’eau.
Le résultat attendu est un pompage efficace de liquides chargés, avec un débit maximal de 1800 litres par minute et une hauteur de refoulement maximale de 9,8 mètres.
L’installation doit respecter un sens de rotation précis du moteur pour garantir un fonctionnement correct. En cas de blocage ou de dysfonctionnement, il faut contrôler l’état de la roue, le sens de rotation, les protections thermiques, ainsi que les éventuels colmatages.
Enfin, la pompe doit être montée sur un support adapté, avec un système de coulisseau et de pieu immergé pour faciliter les opérations de maintenance et garantir une bonne stabilité en fonctionnement.
Toutes ces informations sont issues du manuel d’installation, de mise en service et d’entretien, ainsi que de la fiche produit fournie.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité maximale de débit de cette pompe de relevage ?
La pompe de relevage RENSON offre un débit maximal de 1800 litres par minute, adapté au pompage de liquides chargés dans divers environnements.
Quels types de solides cette pompe peut-elle supporter dans le fluide pompé ?
Elle supporte une granulométrie maximale de 28 mm, ce qui permet de gérer des liquides contenant des matières solides de taille significative.
Quelles sont les limites en matière de taux de matière sèche pour cette pompe ?
Le taux maximal de matière sèche supporté par cette pompe est de 12 %, garantissant un fonctionnement fiable avec des fluides chargés.
Quelles sont les caractéristiques électriques et mécaniques principales de cette pompe ?
La pompe fonctionne en 380 V avec une puissance de 4 kW et un ampérage de 9,10 A. Elle tourne à 1450 tours par minute avec un couplage étoile.
Quelles sont les dimensions et le poids de cette pompe pour évaluer son intégration sur chantier ?
Elle mesure 677 mm de hauteur, 436 mm de largeur et 345 mm de longueur, pour un poids de 88 kg, ce qui facilite son installation dans des espaces restreints.
