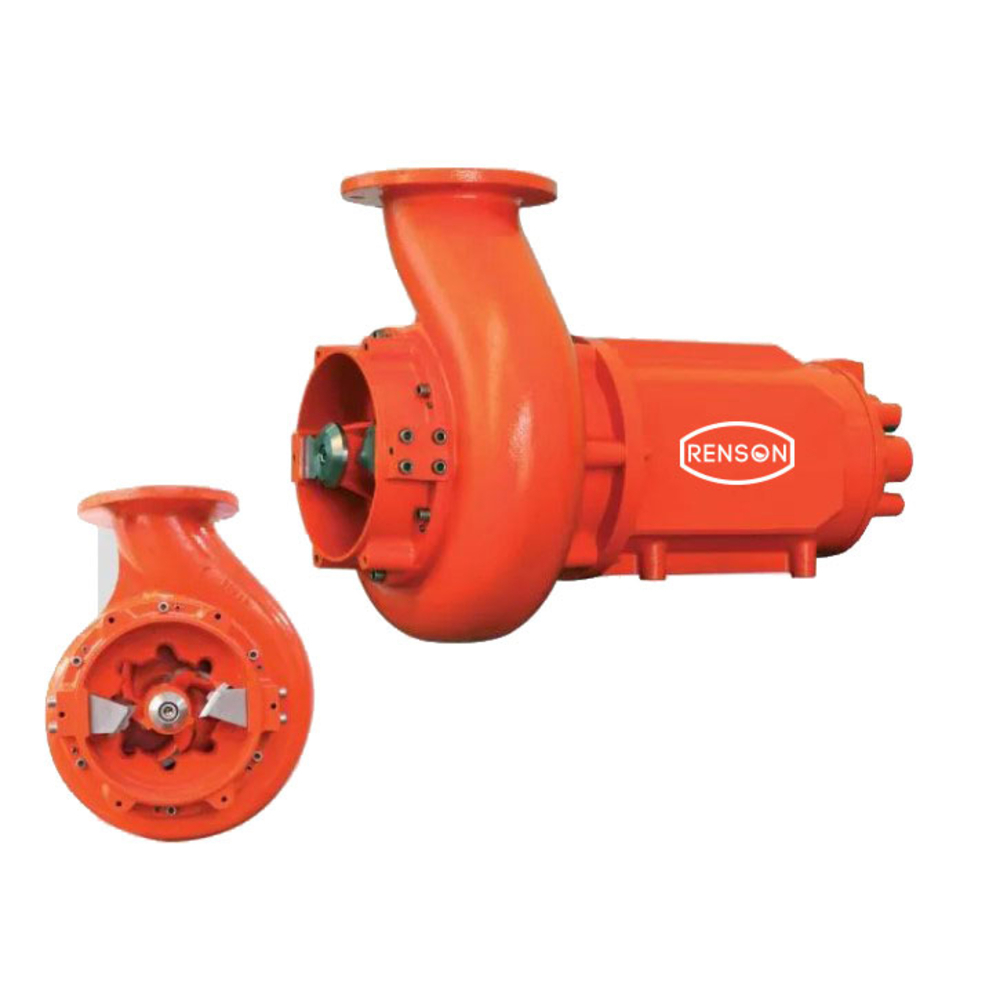

POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 5.5KW DN100 - RENSON - 111141
Référence : U003111141
Découvrez POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 5.5KW DN100 - RENSON - 111141 disponible à l'achat
- Idéale pour les eaux chargées et les particules solides
- Fonctionnement optimal jusqu'à 40°C de température
- Profondeur d’immersion maximale de 20 mètres
- Couteaux interchangeables en acier chromé vanadium
- Indice de protection IP68 pour une grande durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la pompe de relevage couteaux horizontale 380V 5.5kW DN100 de Renson, conçue spécialement pour gérer efficacement les eaux chargées dans le secteur agricole, notamment pour l’élevage.
Cette pompe dilacératrice submersible est idéale pour relever des eaux contenant des particules solides et des matières fibreuses.
Elle broie toutes les particules dès leur entrée grâce à un système de couteaux et contre-couteaux en acier chromé vanadium facilement interchangeables.
La pompe est fabriquée en fonte, avec un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium côté hydraulique.
Le moteur triphasé IE2, d’une puissance de 5,5 kW, fonctionne à une vitesse de 1450 tours/minute.
Il est protégé par trois sondes thermiques intégrées dans le bobinage, qui coupent l’alimentation en cas de surchauffe au-delà de 132°C.
Son indice de protection est IP68, classe F, garantissant une grande durabilité en immersion.
La pompe doit être immergée totalement dans le liquide pompé, qui ne doit pas dépasser 40°C.
Elle supporte une profondeur d’immersion maximale de 20 mètres et un liquide avec un pH compris entre 5 et 12.
La granulométrie maximale des particules est de 28 mm, avec un taux de matière sèche maximal de 12 %.
La hauteur manométrique maximale (HMT) est de 12 mètres, avec un débit maximal pouvant atteindre 2400 l/min.
Ses dimensions sont de 767 mm de hauteur, 436 mm de largeur et 345 mm de longueur, pour un poids de 122 kg.
Le raccordement est en DN100 (4 pouces).
Ce modèle PTS 100 fonctionne sous une tension de 380 V, avec un ampérage de 11,4 A et un couplage en étoile.
La pompe est livrée avec 10 mètres de câble, mais sans raccord, joint ni support.
Il est conseillé de prévoir une protection thermique et/ou un dispositif de détection de manque d’eau ainsi qu’un support adapté.
Des accessoires recommandés complètent l’installation, tels que des colliers de serrage en acier zingué, des châssis de soutien galvanisés, des armoires de commande adaptées au démarrage direct, des sondes de niveau à lisier, des kits de raccordement, des tuyaux EPDM, et des cônes de réduction.
Un traitement spécifique est possible sur demande, notamment pour des applications avec farine de paille, avec un revêtement spécial en nickel résistant aux liquides acides.
Cette pompe est conçue pour un usage intensif dans le relevage d’eaux chargées, notamment le lisier.
Elle garantit un fonctionnement efficace et fiable grâce à ses matériaux robustes et ses protections intégrées.
L’installation doit respecter les consignes de sécurité et les normes en vigueur.
Le manuel d’utilisation recommande notamment de vérifier le sens de rotation, de s’assurer de la bonne protection électrique, et de maintenir une bonne ventilation de la fosse de réception.
La maintenance régulière inclut le contrôle des parties exposées à l’usure, la vidange de l’huile toutes les 5000 à 7000 heures, et le nettoyage de la partie hydraulique.
La pompe est conforme aux normes européennes CE et aux directives environnementales RoHS et DEEE.
Elle est livrée avec une déclaration de conformité et bénéficie d’un suivi qualité assuré par Renson.
Cette pompe de relevage couteaux horizontale 380V 5.5kW DN100 est une solution performante, robuste et adaptée aux besoins exigeants des applications agricoles liées au transport de liquides chargés.
Cette pompe dilacératrice est construite en fonte, avec des couteaux en acier chromé vanadium interchangeables et un arbre moteur en acier inoxydable. Elle dispose d’une garniture mécanique en carbure de silicium côté hydraulique et d’une garniture mécanique côté moteur. Le moteur triphasé IE2, bobiné en 380 V - 50 Hz, est protégé par trois sondes thermiques intégrées dans le bobinage, assurant une protection au-delà de 132°C. Sa vitesse de rotation est de 1 450 tours/minute, avec un indice de protection IP68 et une classe d’isolation F.
Les caractéristiques techniques principales sont les suivantes :
- Hauteur manométrique totale (HMT) maximale : 12 mètres

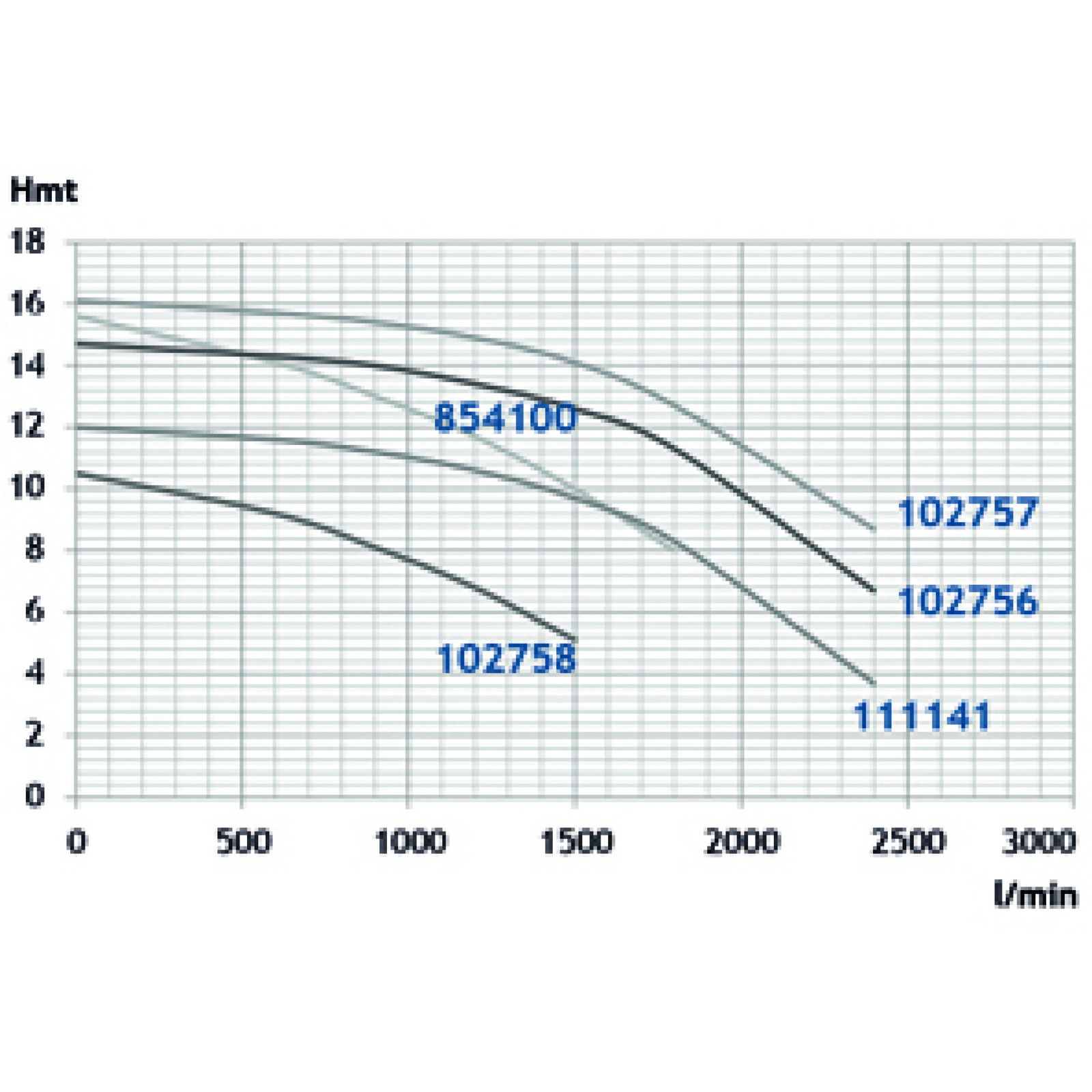

- Débit maximal : 2 400 l/min (à HMT 3,7 m)
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 12 %
- Plage de pH du liquide pompé : 5 à 12
- Profondeur d’immersion maximale : 20 mètres
- Dimensions : hauteur 767 mm, largeur 436 mm, longueur 345 mm
- Poids : 122 kg
- Couplage étoile, ampérage 11,40 A
- Modèle : PTS 100
- Diamètre nominal de raccordement (DNR) : 100 (4 pouces)
La pompe doit impérativement fonctionner en immersion complète pour assurer le refroidissement du moteur. Elle est adaptée à un usage intensif et peut être équipée sur demande d’un traitement spécifique pour les applications avec farine de paille, grâce à un revêtement en nickel résistant aux liquides acides.
Pour une installation optimale, il est recommandé de prévoir une protection thermique et/ou une protection contre le manque d’eau, ainsi qu’un support adapté. La pompe est livrée avec 10 mètres de câble, mais sans raccord, joint ni support.
Les accessoires conseillés incluent notamment :
- Collier de serrage tourillon en acier zingué diamètre 104-112 mm
- Châssis de soutien horizontal galvanisé pour pompe DN100
- Armoire de commande 4/5,5 kW en démarrage direct
- Sonde de niveau à lisier avec câble 20 mètres
- Cône de réduction 150x100 à bride PN10
- Griffe pour pied d’assise type B6 DN100 PN16
- Tuyau EPDM de 5 mètres diamètre 102x114 mm
Cette pompe garantit une solution robuste et performante pour le relevage de liquides chargés dans des environnements agricoles exigeants.
- hmt max : 12 mètres
- débit max : 2400 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 12 %
- modèle : pts 100
- tension : 380 v
- puissance : 5,50 kW
- ampérage : 11,40 a
- tour/min : 1450
- couplage : étoile
- dnr : 100
- hauteur : 767 mm
- largeur : 436 mm
- longueur : 345 mm
- poids : 122 kg
- pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- moteur ie2 triphasé, bobinage 380v - 50 hz
- rotor à cage d'écureuil
- 3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
- indice de protection ip68 - classe f
- livré avec 10 mètres de câble
Le principe d’utilisation repose sur un système de couteaux et contre-couteaux qui broie les particules solides dès leur entrée dans la pompe, facilitant ainsi le pompage des liquides chargés. La pompe est conçue pour traiter des liquides ayant une granulométrie maximale de 28 mm et un taux de matière sèche maximal de 12 %, avec une température maximale du liquide pompé de 40°C.
Elle doit être immergée totalement, avec une profondeur d’immersion maximale de 20 mètres. La hauteur de refoulement maximale est de 12 mètres. La pompe est adaptée à un usage intensif dans des contextes agricoles et peut être équipée d’un traitement spécifique pour des applications avec farine de paille.
En cas de fonctionnement non conforme, il est indiqué de vérifier le sens de rotation correct du moteur, car un sens inverse entraîne un débit inférieur et une surcharge du moteur. La pompe doit être installée et utilisée conformément aux caractéristiques de charge, tension et profondeur d’immersion pour garantir un fonctionnement régulier.
Le résultat attendu est un pompage efficace des eaux chargées, avec broyage des particules solides pour éviter les obstructions, dans le respect des paramètres de granulométrie, température et immersion.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels types de liquides cette pompe peut-elle relever efficacement ?
Cette pompe est conçue pour gérer les eaux chargées contenant des particules solides et fibres, avec une granulométrie maximale de 28 mm et un taux de matière sèche jusqu’à 12 %. Elle est particulièrement adaptée aux eaux issues de l’élevage, incluant des matières comme la farine de paille grâce à un traitement spécifique.
Quelles sont les conditions d’immersion et de température à respecter pour son bon fonctionnement ?
La pompe doit être totalement immergée dans le liquide pompé, avec une profondeur d’immersion maximale de 20 mètres. La température du liquide ne doit pas dépasser 40°C pour garantir un fonctionnement optimal.
Comment la pompe assure-t-elle le broyage des particules solides ?
Elle intègre un système de couteaux et contre-couteaux en acier chromé vanadium, interchangeables, qui broient les particules dès l’entrée de la pompe, facilitant ainsi le passage des éléments solides dans le circuit.
Quelles sont les caractéristiques techniques principales du moteur ?
Le moteur triphasé fonctionne à 380 V avec une puissance de 5,5 kW et une vitesse de rotation de 1 450 tours/minute. Il est protégé par trois sondes thermiques, avec un indice de protection IP68 et une classe d’isolation F, assurant une bonne durabilité en immersion.
Quelles précautions sont nécessaires pour l’installation et l’utilisation de cette pompe ?
Il est recommandé de prévoir des accessoires comme une armoire de commande et une sonde de niveau à lisier pour un contrôle optimal. De plus, la pompe doit être installée en respectant la profondeur d’immersion maximale et les limites de température du liquide.
