POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 9KW DN100 - RENSON - 102757
Référence : U003102757
Découvrez POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 9KW DN100 - RENSON - 102757 disponible à l'achat
- Conçue pour relever les eaux chargées
- Équipée de couteaux en acier au chrome vanadium
- Supporte des conditions d'utilisation intensives
- Moteur triphasé 380V avec protection thermique
- Livrée avec un câble de 10 mètres pour installation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

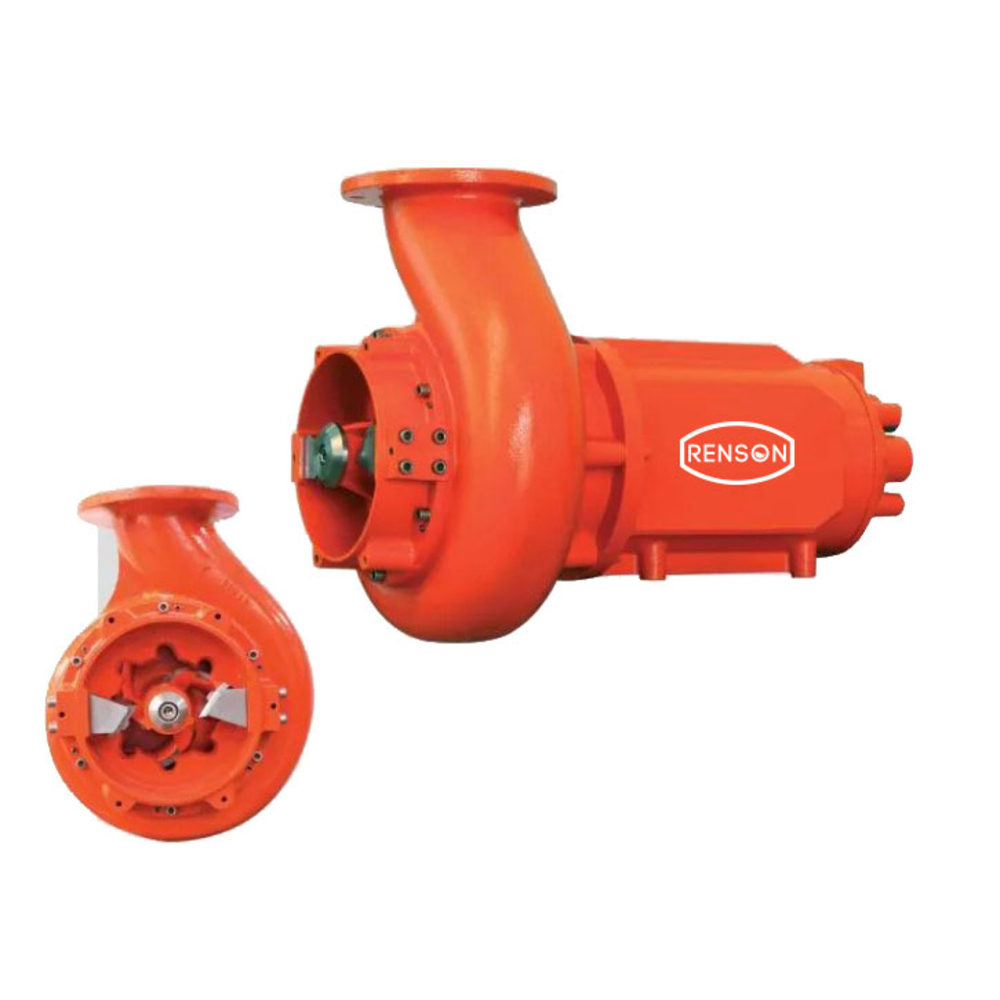

La Pompe de Relevage Couteaux Horizontale 380V 9KW DN100 de RENSON est une pompe dilacératrice conçue pour relever efficacement des eaux chargées, notamment dans des environnements agricoles et d’élevage, tels que le lisier.
Cette pompe est fabriquée en fonte et équipée de couteaux et contre-couteaux en acier au chrome vanadium facilement interchangeables, qui broient toutes les particules solides et matières fibreuses dès leur entrée dans la pompe.
L’arbre moteur est en acier inoxydable et la garniture mécanique est en carbure de silicium côté hydraulique, avec une garniture mécanique côté moteur.
Elle fonctionne avec un moteur triphasé IE1 380 V – 50 Hz, d’une puissance de 9 kW, tournant à 1450 tours/minute en couplage étoile.
Le moteur est protégé thermiquement par trois sondes intégrées dans le bobinage, qui coupent l’alimentation au-delà de 132°C.
La pompe offre une hauteur manométrique maximale (HMT) de 16,10 mètres et un débit maximal de 2400 litres par minute.
Elle supporte une granulométrie maximale de 28 mm et un taux de matière sèche jusqu’à 12 %.
La pompe doit être utilisée en immersion complète dans le liquide pompé, qui assure le refroidissement extérieur du moteur.
La profondeur d’immersion maximale recommandée est de 20 mètres, avec une température maximale du liquide pompé de 40°C et un pH compris entre 5 et 12.
Ses dimensions sont les suivantes : hauteur 767 mm, largeur 436 mm, longueur 345 mm, pour un poids de 133 kg.
La pompe est livrée avec un câble électrique de 10 mètres.
Elle est conçue pour un usage intensif et des conditions exigeantes, notamment dans les secteurs agricoles et d’élevage.
Elle ne comprend pas de raccord, joint ou support, mais il est conseillé d’utiliser des accessoires complémentaires pour optimiser l’installation et le fonctionnement, tels que collier de serrage, tuyau EPDM, armoire de commande avec démarrage progressif, sonde de niveau à lisier, châssis de soutien galvanisé.
Le fonctionnement hydraulique et le broyeur sont réglables : les couteaux doivent être ajustés pour laisser un léger jeu avec le convoyeur, et l’hélice est positionnée avec un jeu entre 0,2 et 0,3 mm par rapport au corps de pompe.
La maintenance inclut un contrôle régulier des pièces d’usure, une vidange d’huile recommandée toutes les 5000 à 7000 heures (2500 heures en conditions sévères), ainsi qu’un nettoyage et un contrôle des garnitures mécaniques.
La pompe est conforme aux normes CE et directives européennes, notamment la directive machine 2006/42/CE et la directive RoHS 2012/19/UE.
Elle est conçue pour un usage professionnel et doit être installée, utilisée et entretenue par du personnel qualifié.
La pompe doit être manipulée avec précaution lors du transport et du stockage, en position verticale, en protégeant le câble et en évitant tout choc.
Enfin, un manuel complet d’installation, d’utilisation et d’entretien accompagne le produit, détaillant les recommandations de sécurité, les contrôles préliminaires, les branchements électriques, les diagnostics de panne et les procédures de démontage et remontage.
Cette pompe est idéale pour relever des eaux chargées de particules solides et de matières fibreuses dans des applications agricoles intensives, garantissant robustesse, efficacité et fiabilité.
Elle fonctionne avec un moteur triphasé IE1 380 V, bobinage 50 Hz, à rotor à cage d’écureuil, tournant à 1450 tours/minute. Le moteur est protégé par trois sondes thermiques intégrées dans le bobinage, déclenchant une protection au-delà de 132°C. La pompe doit être utilisée en immersion complète, ce qui permet le refroidissement du moteur par le liquide pompé. Elle supporte une température maximale du liquide de 40°C et une profondeur d’immersion maximale de 20 mètres.
Ses caractéristiques techniques principales sont les suivantes :
- Hauteur manométrique totale (HMT) maximale : 16,10 mètres

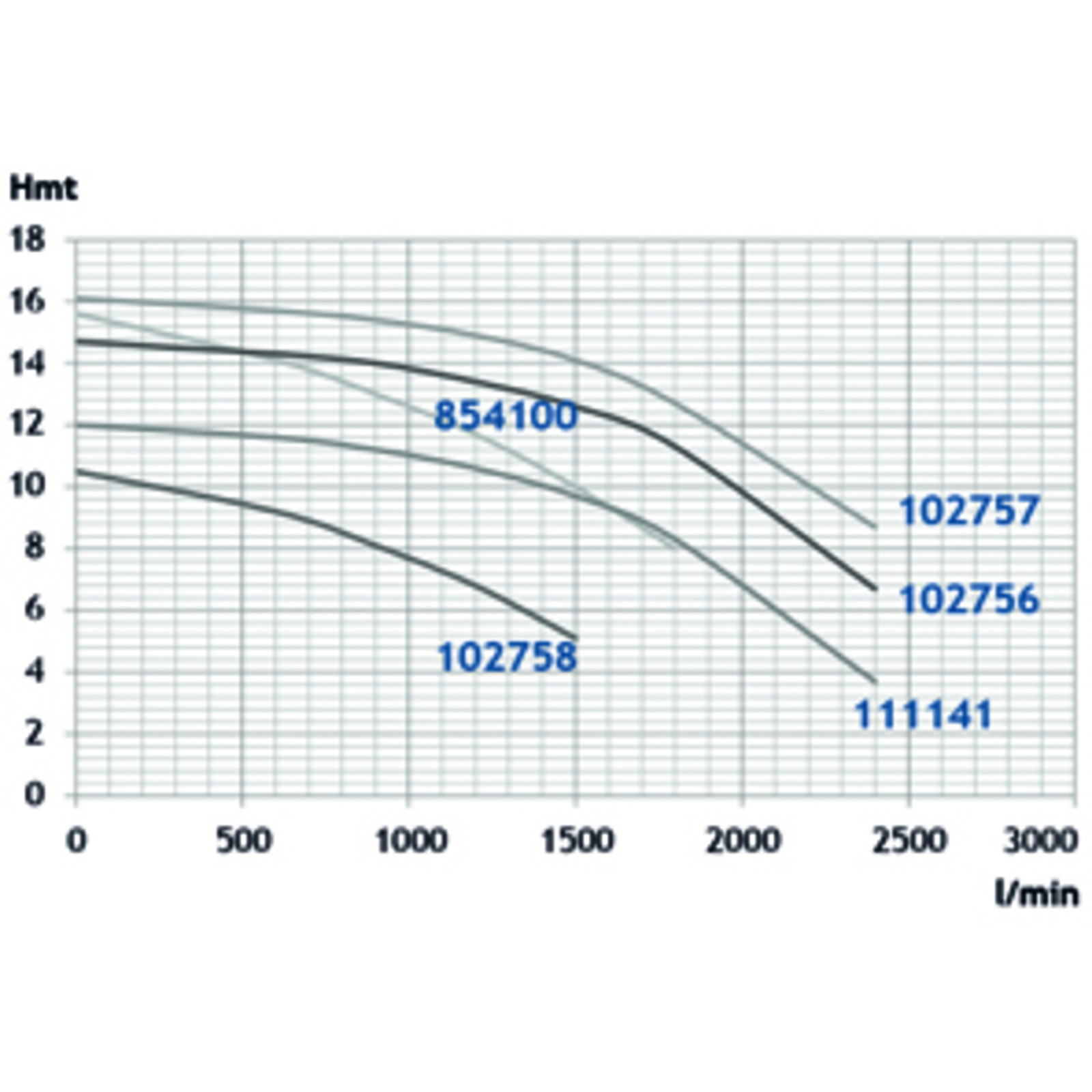

- Débit maximal : 2400 litres par minute (144 m³/h à 8,7 m HMT)
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 12 %
- Plage de pH du liquide pompé : 5 à 12
- Couplage étoile, ampérage 19,20 A
- Dimension : hauteur 767 mm, largeur 436 mm, longueur 345 mm
- Poids : 133 kg
- Modèle : PTS 100
- Diamètre nominal de raccordement (DNR) : 100 mm (4 pouces)
La pompe est construite avec un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium côté hydraulique, garantissant robustesse et durabilité. Elle est livrée avec un câble de 10 mètres.
Ce produit est recommandé pour un usage intensif dans le relevage d’eaux chargées de particules solides, notamment dans le secteur de l’élevage. Un traitement spécifique est possible sur demande, par exemple pour des applications avec farine de paille.
Pour optimiser son installation et son fonctionnement, plusieurs accessoires sont conseillés : collier de serrage tourillon en acier zingue, tuyau EPDM, armoire de commande avec démarrage progressif, sonde de niveau à lisier, châssis de soutien galva horizontal.
Cette pompe offre une solution performante et fiable pour le pompage d’eaux chargées dans des conditions exigeantes, alliant robustesse mécanique, protection thermique et capacité de broyage efficace.
- hmt max : 16,10 mètres
- débit max : 2400 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 12 %
- modèle : PTS 100
- tension : 380 V
- puissance : 9 kW
- ampérage : 19,20 A
- tour/min : 1450
- couplage : étoile
- dnr : 100
- hauteur : 767 mm
- largeur : 436 mm
- longueur : 345 mm
- poids : 133 kg
- construction : pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- livrée avec 10 mètres de câble
- moteur ie1 triphasé, bobinage 380 V - 50 Hz, rotor à cage d'écureuil
- protection thermique par 3 sondes intégrées dans le bobinage moteur au-delà de 132°C
- indice de protection ip68 - classe f
- température maximale du liquide pompé : 40°C
- profondeur d'immersion maximale : 20 mètres
- plage de pH du liquide pompé : 5 à 12
Le principe d’utilisation consiste à relever des eaux chargées, notamment celles contenant des particules solides et des matières fibreuses, comme le lisier en milieu agricole ou d’élevage. Les couteaux et contre-couteaux broient ces particules dès leur entrée dans la pompe, permettant ainsi un pompage efficace même avec des eaux très chargées.
L’installation se fait généralement en immersion dans une fosse ou un bassin, où la pompe est maintenue en position verticale, avec un système de support (pieu immergé et coulisseau) permettant de la descendre ou remonter facilement. Le câblage électrique doit être réalisé conformément aux schémas fournis et respecter les règles de branchement triphasé, avec contrôle du sens de rotation avant mise en service.
La pompe doit être utilisée dans des conditions spécifiques : température maximale du liquide pompé de 40°C, profondeur d’immersion maximale de 20 mètres, pH du liquide entre 5 et 12, granulométrie maximale des solides de 28 mm, et taux de matière sèche maximal de 12 %. Elle est destinée à un usage intensif dans le relevage d’eaux chargées.
En cas de fonctionnement non conforme, plusieurs contrôles sont à effectuer côté utilisateur : vérifier l’alimentation électrique, le sens de rotation, l’état des clapets et des tuyauteries, et s’assurer que la pompe n’est pas désamorcée ni obstruée. Un entretien régulier est nécessaire, notamment le contrôle et la vidange de l’huile toutes les 5000 à 7000 heures, le nettoyage des parties hydrauliques, et le remplacement des pièces usées.
Le résultat attendu est un pompage efficace des eaux chargées avec broyage des particules solides, permettant d’éviter les blocages et d’assurer un débit conforme aux besoins, dans le respect des conditions d’utilisation définies.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Dans quels environnements cette pompe de relevage est-elle conçue pour être utilisée ?
Cette pompe est spécialement conçue pour relever les eaux chargées dans des environnements agricoles et d'élevage. Elle est adaptée aux eaux contenant des particules solides grâce à son système de couteaux dilacérateurs en acier au chrome vanadium.
Quels sont les critères techniques essentiels pour choisir cette pompe de relevage ?
Il faut considérer la puissance de 9 kW, la tension triphasée 380 V, la granulométrie maximale supportée de 28 mm, ainsi que le débit maximal de 2400 litres par minute. La pompe supporte également un taux de matière sèche jusqu’à 12 % et une hauteur manométrique totale maximale de 16,10 mètres.
Comment la pompe assure-t-elle la protection du moteur lors de son utilisation ?
Le moteur est équipé d’une protection thermique intégrée via des sondes, ce qui permet d’éviter les risques de surchauffe pendant le fonctionnement. De plus, une immersion complète est nécessaire pour assurer le refroidissement efficace du moteur.
Quels éléments différencient cette pompe des autres modèles standards ?
Cette pompe est dotée de couteaux et contre-couteaux en acier au chrome vanadium qui broient les particules solides dès leur entrée, ce qui permet de traiter efficacement les eaux chargées. Elle est fabriquée en fonte, ce qui garantit une robustesse adaptée aux conditions d’utilisation intensives.
Quels accessoires sont recommandés pour optimiser l’installation et l’usage de cette pompe ?
Pour une installation optimale, il est conseillé d’utiliser un collier de serrage, un tuyau lisier et une armoire de commande. Ces accessoires facilitent la mise en œuvre et assurent un fonctionnement fiable dans le temps.
