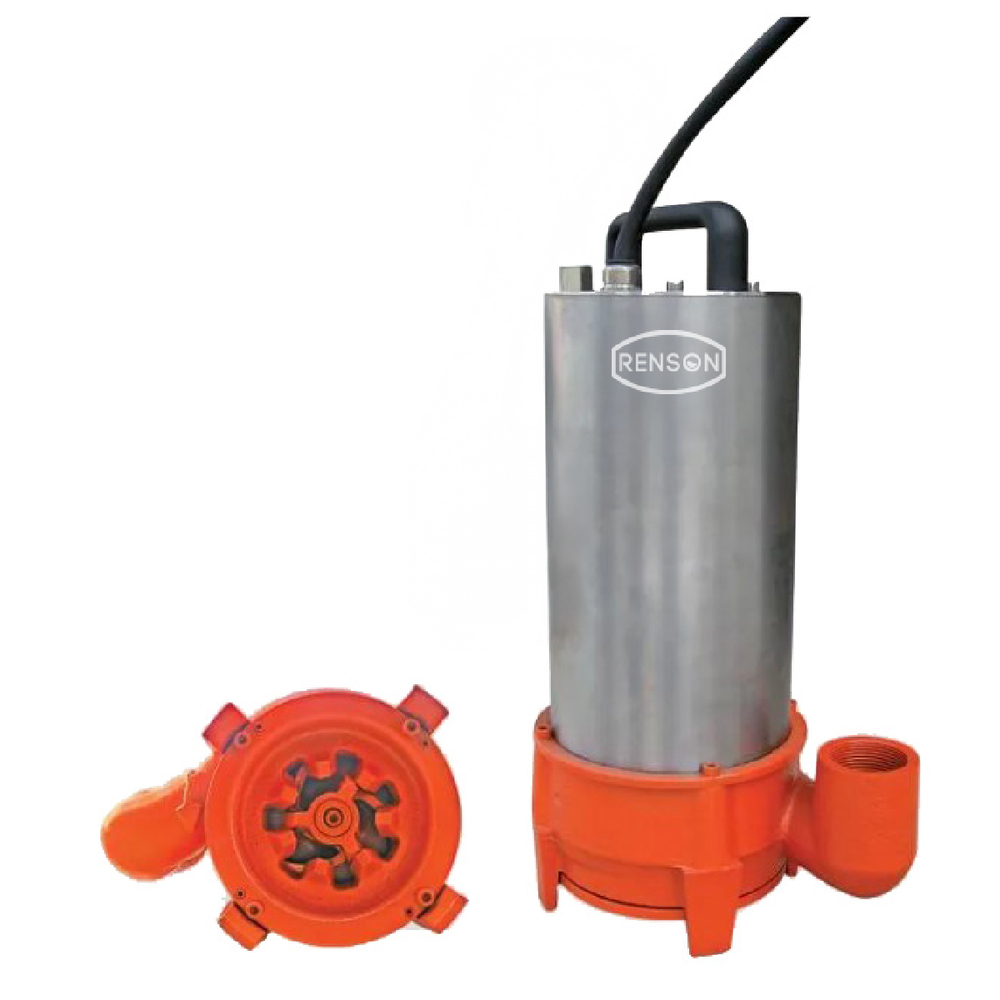

POMPE DE RELEVAGE COUTEAUX VERTICALE 380V 1,1KW DN40 3PH - RENSON - 100646
Référence : U003100646
Découvrez POMPE DE RELEVAGE COUTEAUX VERTICALE 380V 1,1KW DN40 3PH - RENSON - 100646 disponible à l'achat
- Conçue pour relever des eaux chargées en milieu d'élevage
- Broie les particules solides grâce à ses couteaux intégrés
- Fonctionnement optimal immergé avec refroidissement efficace
- Débit maximal de 25,2 m³/h à 5,9 mètres de hauteur
- Robuste et durable avec un moteur triphasé de 380V
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La pompe de relevage couteaux verticale 380V 1,1KW DN40 3PH - RENSON - 100646 est spécialement conçue pour relever des eaux chargées en particules solides et matières fibreuses, notamment dans les environnements d’élevage comme le traitement du purin.
Elle fonctionne par broyage des particules solides dès leur entrée grâce à un système de couteaux et contre-couteaux intégrés en acier au chrome vanadium.
La pompe doit être immergée totalement pour assurer un refroidissement efficace du moteur.
Elle supporte une température maximale du liquide pompé de 40°C et une profondeur d’immersion allant jusqu’à 20 mètres.
La construction robuste comprend une pompe à plateau dilacérateur en fonte, un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium.
Le refoulement est cannelé et coudé en DN40.
Elle est alimentée par un moteur triphasé asynchrone de 380 V, 1,10 kW de puissance, avec un indice de protection IP68 et une classe d’isolation F.
Le rotor est à cage d’écureuil et le moteur est équipé de sondes thermiques coupant l’alimentation en cas de surchauffe (>132°C).
Les caractéristiques techniques précises sont les suivantes :
- Hauteur maximale de refoulement (HMT) : 17,5 mètres
- Débit maximal : 420 l/min (soit 25,2 m³/h à 5,9 mètres de hauteur)
- Granulométrie maximale des solides : 9 à 20 mm selon sources (le manuel indique 9 mm, la fiche produit 20 mm)
- Taux maximal de matière sèche : 8 à 9 %

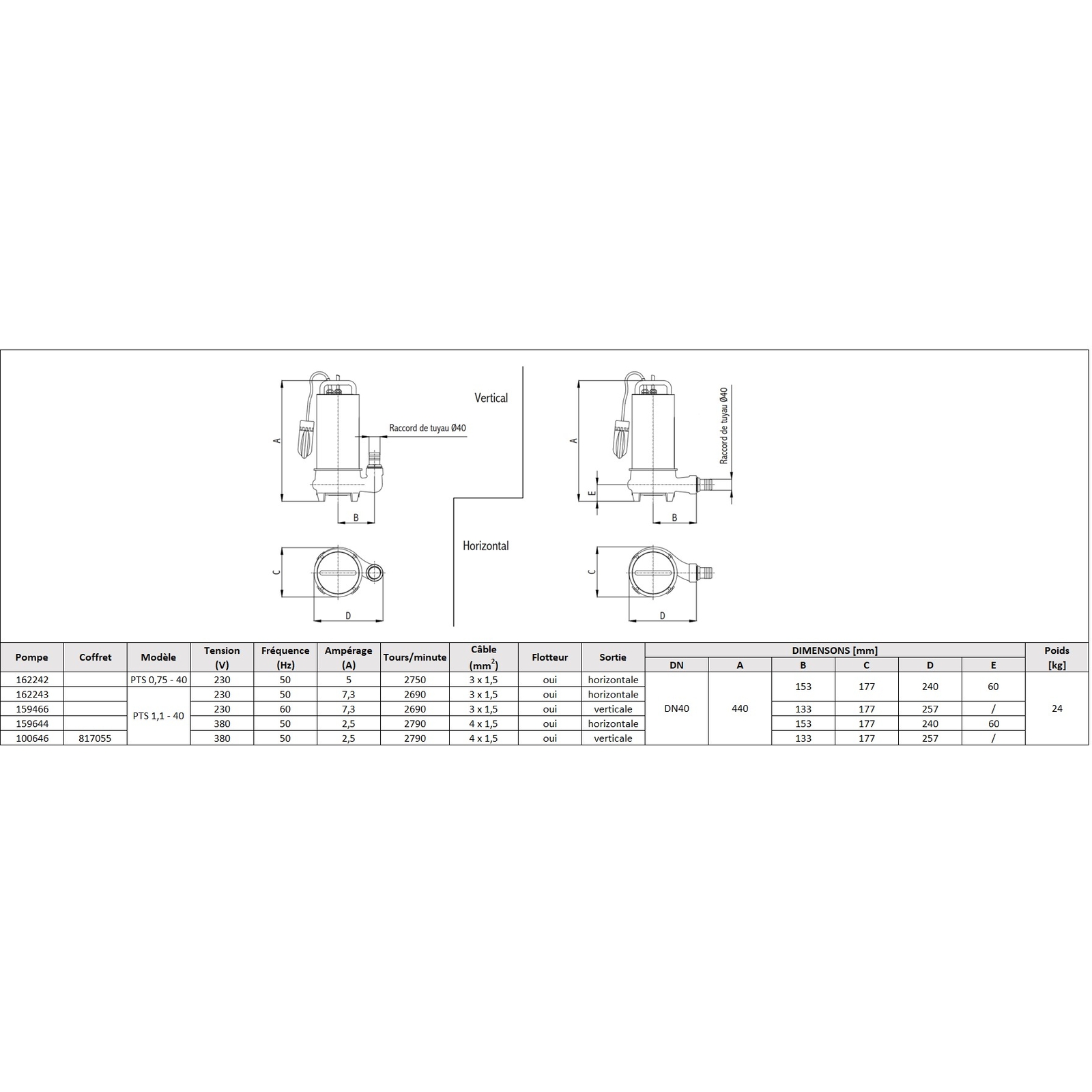

- Dimensions : hauteur 440 mm, largeur 257 mm, longueur 177 mm
- Poids : 24 kg
Elle est livrée avec un câble d’alimentation électrique H07RNF de 10 mètres, mais sans flotteur ni raccord.
Pour un usage optimal, il est conseillé d’utiliser des accessoires tels que collier de serrage inox W4, tuyau spiralé Ø40, coude 3 pièces cannelé nylon male 1"1/2 x 40, ainsi qu’un kit de commande marche/arrêt adapté aux pompes de 2,5 à 4A.
Cette pompe est destinée à un usage intensif dans des applications agricoles, notamment pour relever des eaux chargées en particules solides et matières fibreuses dans les élevages.
Elle ne convient pas aux liquides avec un fort contenu de sable, solides durs, liquides inflammables, explosifs ou en zones à risque d’explosion.
Pour garantir la sécurité et la longévité de l’équipement, son installation doit respecter les normes électriques et de sécurité en vigueur.
Le moteur doit être protégé par un relais thermique, un dispositif contre la marche à sec, une mise à la terre conforme et un disjoncteur adapté.
Le câblage doit être réalisé par un personnel qualifié avec vérification du sens de rotation et équilibrage des phases.
La pompe doit être transportée et stockée en position verticale, protégée de l’humidité et nettoyée après usage.
Un entretien régulier est recommandé, incluant contrôle du bruit, des vibrations, de l’ampérage et de l’état général.
La pompe bénéficie de la conformité aux normes CE et RoHS, garantissant un usage sûr et respectueux de l’environnement.
Une déclaration de conformité et un manuel complet d’installation, d’utilisation et d’entretien sont fournis.
En résumé, la POMPE DE RELEVAGE COUTEAUX VERTICALE 380V 1,1KW DN40 3PH - RENSON - 100646 est une solution robuste et performante pour le relevage et le broyage des eaux chargées en milieu agricole, alliant efficacité, sécurité et durabilité.
Cette pompe doit fonctionner en immersion complète dans le liquide pompé, ce qui permet le refroidissement du moteur. La température maximale du liquide ne doit pas dépasser 40°C, avec une profondeur d’immersion maximale de 20 mètres. Elle est adaptée à un usage intensif et supporte un taux maximal de matière sèche de 9 % ainsi qu’une granulométrie maximale de 9 mm (jusqu’à 20 mm selon certaines indications).
La construction est robuste avec une pompe à plateau dilacérateur en fonte, des couteaux en acier au chrome vanadium, un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium. Le refoulement est cannelé et coudé en DN 40 mm. Elle est livrée avec un câble d’alimentation électrique de 10 mètres de type H07RNF.
Le moteur est triphasé, bobinage 380 V – 50 Hz, asynchrone avec rotor à cage d’écureuil, protégé par un indice IP68 et de classe F. La pompe développe une puissance de 1,10 kW pour un ampérage de 2,50 A et tourne à 2790 tours par minute.
Ses performances sont les suivantes :
- Hauteur manométrique totale (HMT) maximale : 17,5 mètres
- Débit maximal : 420 litres/minute (soit 25,2 m³/h à 5,9 mètres de hauteur)
- Granulométrie maximale : 9 mm
- Taux de matière sèche maximal : 9 %
- Diamètre nominal de refoulement : DN 40 (1" 1/2)
- Dimensions : hauteur 440 mm, largeur 257 mm, longueur 177 mm
- Poids : 24 kg
Cette pompe est livrée sans flotteur ni raccords. Pour un usage optimal, il est conseillé d’utiliser des accessoires tels que collier de serrage en inox, tuyau spiralé diamètre intérieur 40 mm, coude cannelé nylon mâle 1"1/2 x 40, et un kit de commande marche/arrêt adapté aux pompes de 2,5 à 4 A.
Les avantages principaux comprennent :
- Capacité à relever des eaux chargées de particules solides et matières fibreuses
- Broyage efficace des particules grâce aux couteaux intégrés
- Moteur protégé garantissant une meilleure durabilité
Cette pompe est adaptée aux applications d’élevage et à un usage intensif, garantissant performance et fiabilité dans des conditions exigeantes.
- hauteur maximale de refoulement (HMT) : 17,50 mètres
- débit maximal : 420 l/min
- granulométrie maximale : 9 mm
- taux de matière sèche maximal : 8 %
- modèle : PTS 40
- tension : 380 V
- puissance : 1,10 kW
- ampérage : 2,50 A
- vitesse de rotation : 2790 tr/min
- diamètre nominal de refoulement (DNR) : 40
- hauteur : 440 mm
- largeur : 257 mm
- longueur : 177 mm
- poids : 24 kg
- type de roue : couteau contre couteau
- construction pompe : plateau dilacérateur en fonte, couteaux en acier au chrome vanadium, arbre moteur en acier inoxydable, garniture mécanique en carbure de silicium
- refoulement : cannelé coudé en DN 40 mm
- moteur : triphasé asynchrone, bobinage 380 V - 50 Hz, rotor à cage d'écureuil, indice de protection IP68, classe d'isolation F
- câble d’alimentation : type H07RNF de 10 mètres
- température maximale du liquide pompé : 40°C
- profondeur d’immersion maximale : 20 mètres
Le principe d’utilisation repose sur un système de broyage intégré composé de couteaux et contre-couteaux qui déchiquettent toutes les particules solides et matières fibreuses dès leur entrée dans la pompe. Le liquide pompé peut contenir des corps solides en suspension dont la granulométrie ne dépasse pas 9 mm (jusqu’à 20 mm selon certaines indications) et un taux maximal de matière sèche de 9 %.
Cette pompe est destinée à relever des eaux chargées, notamment dans des applications d’élevage comme le purin. Elle est adaptée à un usage intensif dans ce contexte.
Elle doit être installée de manière à ce que le moteur soit entièrement noyé dans le liquide. Le débit et la hauteur de refoulement dépendent de la pression exercée, avec une hauteur maximale de refoulement de 17 mètres. Le montage et l’installation doivent respecter les préconisations liées à la tuyauterie, à la ventilation du bassin, et à la protection électrique, notamment le contrôle du sens de rotation du moteur avant mise en service.
En cas de dysfonctionnement constaté, il est recommandé de vérifier les contrôles préliminaires : le niveau d’huile dans la chambre d’huile, la rotation libre du rotor, et le raccordement correct des câbles d’alimentation. Le sens de rotation doit être conforme pour éviter une surcharge et des vibrations excessives.
Le résultat attendu est un relevage efficace des eaux chargées en particules solides et matières fibreuses, avec broyage immédiat des particules à l’entrée de la pompe, permettant un fonctionnement continu et intensif dans les conditions d’usage spécifiées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Dans quels types d’eaux cette pompe de relevage est-elle conçue pour fonctionner ?
Cette pompe est spécifiquement conçue pour relever des eaux chargées en milieu d’élevage, notamment des liquides contenant des particules solides comme le purin. Elle est équipée de couteaux intégrés capables de broyer ces particules jusqu’à une granulométrie maximale de 9 mm.
Quelles sont les conditions d’immersion et de température à respecter pour un fonctionnement optimal ?
La pompe doit être immergée pour assurer un refroidissement efficace du moteur. Elle supporte une profondeur d’immersion maximale de 20 mètres et une température de liquide jusqu’à 40°C.
Quels sont les principaux matériaux utilisés dans la fabrication de cette pompe et leur impact sur sa durabilité ?
La pompe est fabriquée en fonte, avec des couteaux en acier au chrome vanadium et un arbre moteur en inox. Elle dispose également d’une garniture en carbure de silicium, ce qui garantit une bonne résistance à l’usure et à la corrosion.
Quels sont les paramètres techniques clés à prendre en compte pour son installation ?
La pompe fonctionne sous une alimentation triphasée 380 V, avec une puissance de 1,1 kW et un courant de 2,5 A. Elle offre un débit maximal de 25,2 m³/h à une hauteur manométrique de 5,9 mètres, avec une hauteur maximale théorique de relevage de 17,5 mètres.
Quels accessoires sont recommandés pour assurer une installation et un fonctionnement efficaces ?
Pour un usage optimal, il est conseillé d’utiliser un collier de serrage, un tuyau spiralé et un kit de commande. La pompe est fournie avec un câble électrique de 10 mètres mais ne dispose ni de flotteur ni de raccords intégrés.
