POMPE DE RELEVAGE MONO FONTE ROUE VORTEX 1.5KW DN80 - RENSON - 817736
Référence : U003817736
Découvrez POMPE DE RELEVAGE MONO FONTE ROUE VORTEX 1.5KW DN80 - RENSON - 817736 disponible à l'achat
- Débit maximal de 960 l/min pour une efficacité optimale
- HMT atteignant 8,40 mètres pour des performances élevées
- Conçu pour les eaux chargées avec granulométrie de 80 mm
- Idéal pour une utilisation professionnelle et intensive
- Puissance de 1,70 kW pour un fonctionnement fiable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

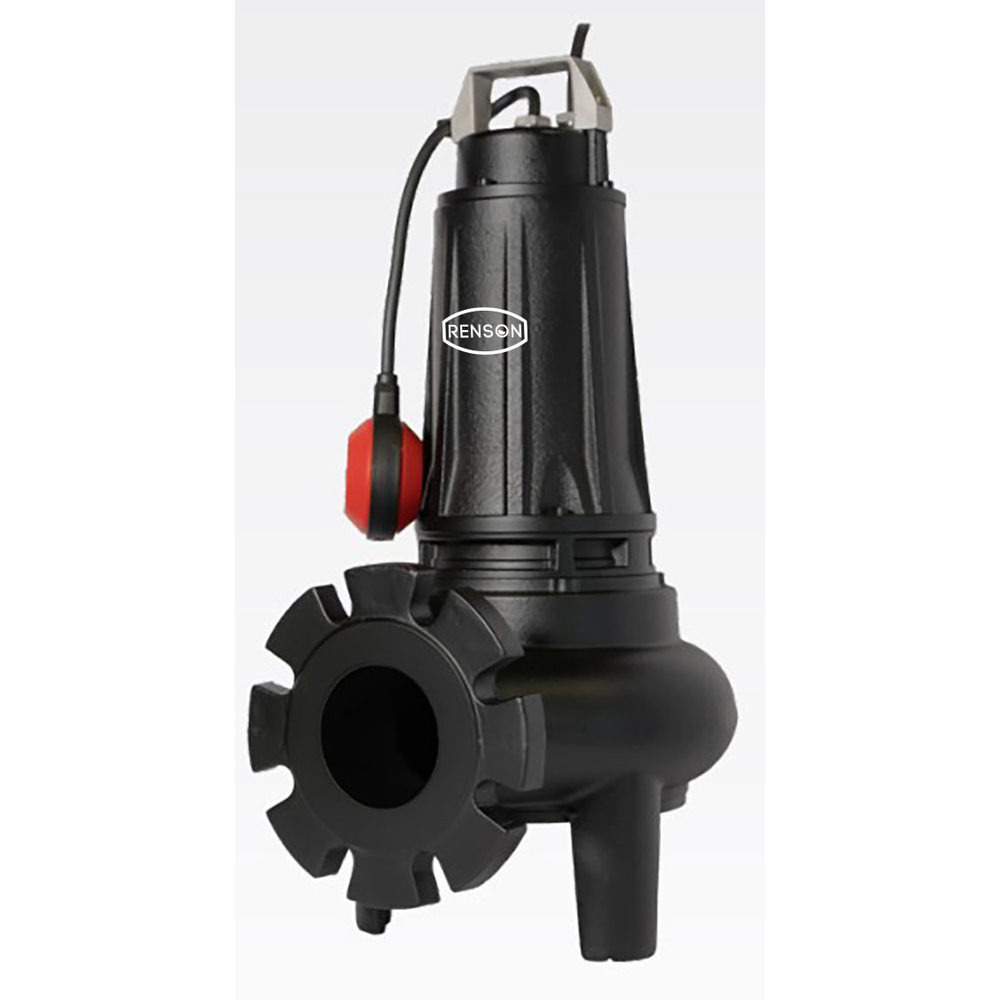

La pompe de relevage mono fonte roue Vortex 1,5 kW DN80 de RENSON est conçue pour des applications professionnelles exigeantes, notamment dans les industries et les élevages.
Elle assure un pompage efficace des eaux chargées, y compris des liquides biologiques et eaux usées contenant des corps solides jusqu’à 80 mm de granulométrie.
Cette pompe convient parfaitement aux réseaux d'égouts, stations d'épuration, industries et élevages grâce à son grand passage de corps solides.
Ses performances techniques incluent un débit maximal de 960 l/min et une hauteur manométrique totale (HMT) de 8,40 mètres.
Elle fonctionne avec une puissance de 1,70 kW sous une tension de 230 V, avec une intensité de 11,20 A et une vitesse de rotation de 2900 tours/minute.
Le moteur monophasé asynchrone 2 pôles est équipé d’un rotor cage écureuil et d’une protection thermique intégrée.
La construction robuste repose sur des matériaux durables :
- Tous les principaux composants sont en fonte GG20, incluant le couvercle, le carter moteur, la bride support de roulement, la roue vortex et le corps de pompe.
- L’arbre moteur est en acier inoxydable AISI 420.
- La garniture mécanique est double dos à dos, avec côté moteur en carbone/céramique et côté turbine en carbure de silicium.
- Un nouveau presse-étoupe ultra résistant assure l’étanchéité.
La pompe est livrée avec un flotteur pour un fonctionnement automatique.
Elle est conçue pour une utilisation intensive et peut être immergée jusqu’à 20 mètres de profondeur.
Le liquide pompé peut atteindre une température maximale de 40°C.
La plage de pH autorisée est comprise entre 6 et 10, avec une densité maximale du liquide de 1,1 kg/dm³.
Les dimensions précises sont : hauteur 467 mm, largeur 295 mm, longueur 702 mm, poids 23 kg.
Les dimensions des raccords et composants sont : DN 80, DNR 80, Dimension C 450 mm, Dimension A 290 mm, Dimension B 105 mm, Dimension D 80 mm.
Le refroidissement du moteur est assuré par le liquide dans lequel la pompe est immergée.
Un système de chemise de refroidissement est disponible pour permettre un fonctionnement continu même en installation partiellement immergée ou à sec.
La pompe est adaptée pour le pompage de liquides biologiques, eaux usées, eaux chargées avec matières solides et fibres, et peut traiter un taux de matière sèche maximal de 5 %.
Elle est particulièrement recommandée pour les réseaux d’égouts, stations de relevage civiles, industrielles et municipales.
Pour l’installation, la pompe peut être posée librement au fond du bassin, fixée avec un bâti ou installée avec des dispositifs d’accouplement externes permettant un démontage facile.
Le raccordement électrique doit être réalisé par un personnel qualifié, avec une protection thermique intégrée et une mise à la terre conforme aux normes.
Les points forts de ce modèle incluent sa robustesse grâce à la fonte GG20, sa longévité assurée par la garniture mécanique double dos à dos, et son presse-étoupe ultra résistant.
La pompe est conçue pour un usage intensif avec une fiabilité optimale.
Enfin, des accessoires compatibles sont proposés, tels que des kits d’accessoires, des cordes avec écrou de serrage, des pieds d’accouplement et d’assise DN80 PN16.
Cette pompe de relevage mono fonte roue Vortex 1,5 kW DN80 RENSON est donc une solution professionnelle performante, robuste et adaptée aux applications exigeantes de pompage d’eaux chargées et biologiques.
Cette pompe assure un débit maximal de 960 l/min (50,4 m³/h) et une hauteur manométrique totale (HMT) pouvant atteindre 8,40 mètres. Elle fonctionne en usage intensif avec une puissance de 1,70 kW et un ampérage de 11,20 A sous une tension de 230 V. Son moteur monophasé asynchrone 2 pôles tourne à 2850 tours/minute et intègre une protection thermique. La pompe est conçue pour une immersion maximale de 20 mètres, avec un refroidissement assuré par le liquide pompé. Elle supporte une température maximale du liquide de 40 °C et une plage de pH comprise entre 6 et 10, avec une densité maximale du liquide de 1,1 kg/dm³.
La construction de la pompe privilégie la robustesse et la longévité : tous les principaux composants sont en fonte GG20, y compris le corps de pompe, la roue vortex, le couvercle, le carter moteur et la bride support de roulement. L’arbre moteur est en acier inoxydable AISI 420. La pompe est équipée d’une garniture mécanique double dos à dos, côté moteur en carbone/céramique et côté turbine en carbure de silicium, ainsi que d’un nouveau presse-étoupe ultra résistant. La chambre à huile est inspectable et protégée par des joints de lubrification totale.
Elle dispose d’un indice de protection IP68 et d’une classe d’isolation du stator F. Les dimensions principales sont : hauteur 467 mm, largeur 295 mm, longueur 702 mm, poids 23 kg, avec un diamètre nominal DN80.
Cette pompe est livrée avec un flotteur et bénéficie d’une garantie de 2 ans. Elle est conçue pour une utilisation fiable et durable dans des environnements professionnels exigeants, notamment pour le pompage d’eaux usées et biologiques dans les réseaux d’égouts ou les industries d’élevage.
- hmt max : 8,40 mètres
- débit max : 960 l/min
- type de liquide : eaux chargées
- application : professionnelle
- granulométrie max : 80 mm
- intensité d'utilisation : intensif
- modèle : DGO
- puissance : 1,70 kW
- tension : 230 V
- tour/min : 2900
- ampérage : 11,20 A
- dn : 80
- dnr : 80
- dimension a : 290 mm
- dimension b : 105 mm
- dimension c : 450 mm
- dimension d : 80 mm
- hauteur : 467 mm
- largeur : 295 mm
- longueur : 702 mm
- poids : 23 kg
- type de roue : roue vortex
- taux de matière sèche max : 5 %
- moteur monophasé 2 pôles avec rotor cage écureuil
- protection thermique intégrée
- garniture mécanique double dos à dos (côté moteur carbone/céramique, côté turbine carbure de silicium)
- presse-étoupe ultra résistant
- corps de pompe, couvercle, carter moteur, bride support de roulement, roue vortex en fonte GG20
- arbre moteur en acier inoxydable AISI 420
- indice de protection ip 68
- classe d'isolation du stator f
- refroidissement moteur par liquide immergé
- profondeur d'immersion maximale : 20 mètres
- plage de pH autorisée : 6 - 10
- densité maximale du liquide : 1,1 kg/dm³
L’utilisateur doit immerger la pompe au moyen d’un câble ou d’une chaîne fixée à la poignée supérieure. La pompe peut être installée librement au fond d’un bassin ou fixée à une conduite rigide ou flexible raccordée à la bouche de refoulement. L’installation peut être réalisée avec des dispositifs d’accouplement permettant de retirer ou repositionner la pompe sans intervenir sur l’installation.
Le niveau minimum de liquide dans le bassin doit toujours rester au-dessus du couvercle supérieur de la pompe pour garantir un refroidissement adéquat du moteur. Pour les modèles avec chemise de refroidissement, le liquide peut descendre sous le couvercle, mais doit rester au-dessus du corps de pompe.
Le refroidissement est assuré par le liquide pompé. La pompe peut être immergée jusqu’à 20 mètres de profondeur et la température du liquide ne doit pas dépasser 40 °C.
Un flotteur peut être intégré pour automatiser les mises en marche et arrêts. Le flotteur doit pouvoir se déplacer librement sans entrave.
En cas d’installation à sec ou semi-immergée, la pompe doit fonctionner en mode intermittent, sauf si elle est équipée d’une chemise de refroidissement qui autorise un fonctionnement continu.

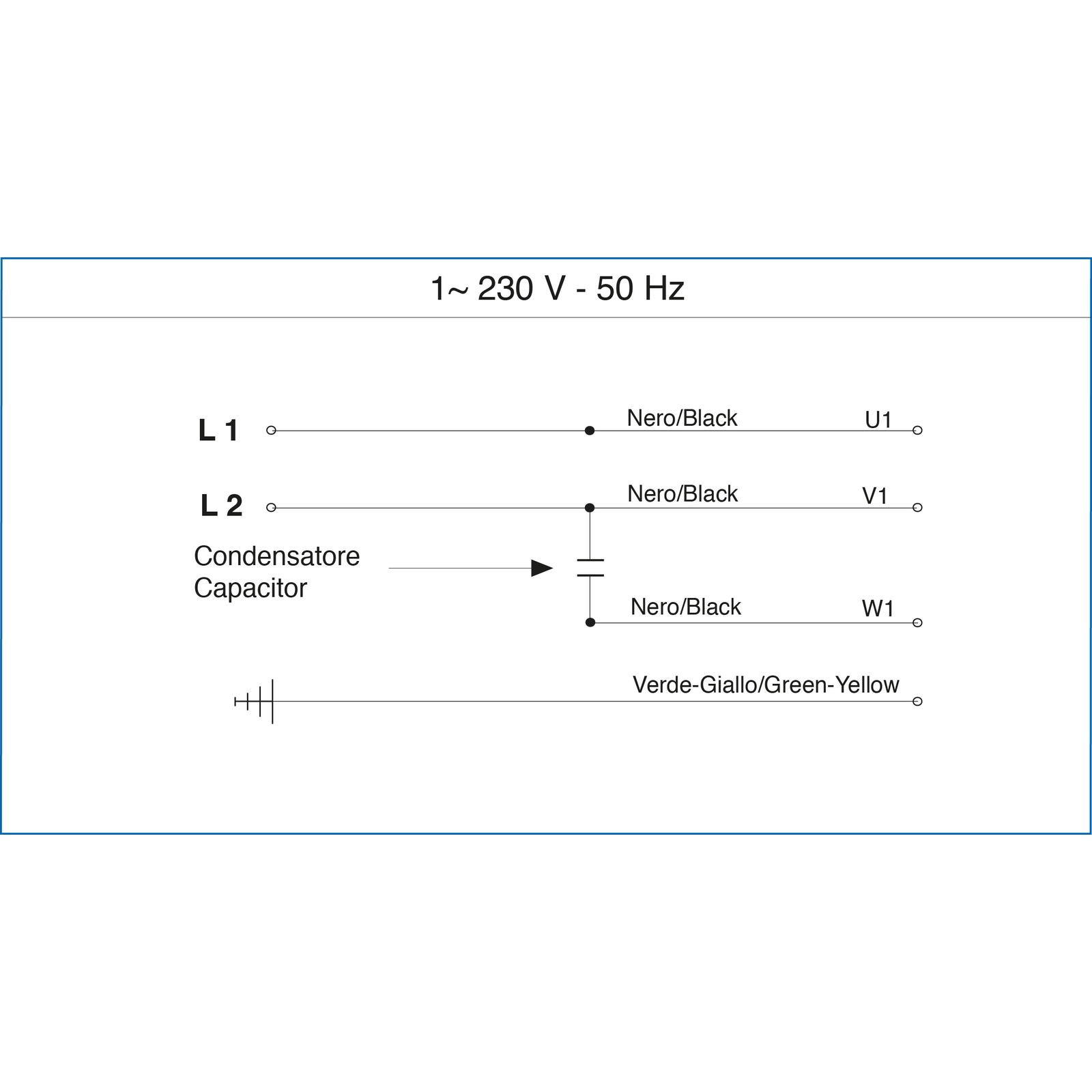

Le raccordement électrique doit être réalisé par un professionnel qualifié, avec mise à la terre et protections adaptées. La pompe intègre une protection thermique automatique qui se réarme seule.
Avant la mise en service, il est nécessaire de vérifier la rotation libre de la roue vortex et de s’assurer du sens de rotation correct.
Le fonctionnement doit toujours respecter la courbe caractéristique de la pompe pour éviter un fonctionnement hors charge.
En cas de dysfonctionnement, vérifier que la bouche d’aspiration et la grille ne sont pas obstruées.
Les essais de fonctionnement doivent être réalisés après installation pour vérifier le bon fonctionnement de la pompe et des dispositifs associés.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe de relevage ?
La pompe offre un débit maximal de 960 litres par minute et une hauteur manométrique totale de 8,40 mètres, ce qui garantit une capacité de relevage adaptée aux eaux chargées avec une granulométrie maximale de 80 mm.
Pour quel type d’usage cette pompe est-elle conçue ?
Elle est conçue pour une utilisation professionnelle intensive, assurant un fonctionnement fiable dans des environnements exigeants où le pompage d’eaux chargées est nécessaire.
Quels sont les critères techniques essentiels à vérifier pour choisir cette pompe ?
Il convient de considérer la puissance moteur de 1,70 kW, la granulométrie maximale supportée de 80 mm, ainsi que le diamètre nominal de 80 mm pour la canalisation, afin d’assurer la compatibilité avec les besoins spécifiques du chantier.
Comment cette pompe gère-t-elle les eaux chargées ?
Elle est équipée d’une roue vortex mono fonte qui permet le passage de solides jusqu’à 80 mm sans risque de blocage, ce qui facilite le pompage d’eaux chargées avec des particules importantes.
Quelles sont les dimensions et le poids de la pompe ?
La pompe mesure 702 mm de longueur, 295 mm de largeur et 467 mm de hauteur, avec un poids de 23 kg, ce qui facilite sa manipulation et son installation sur site.
