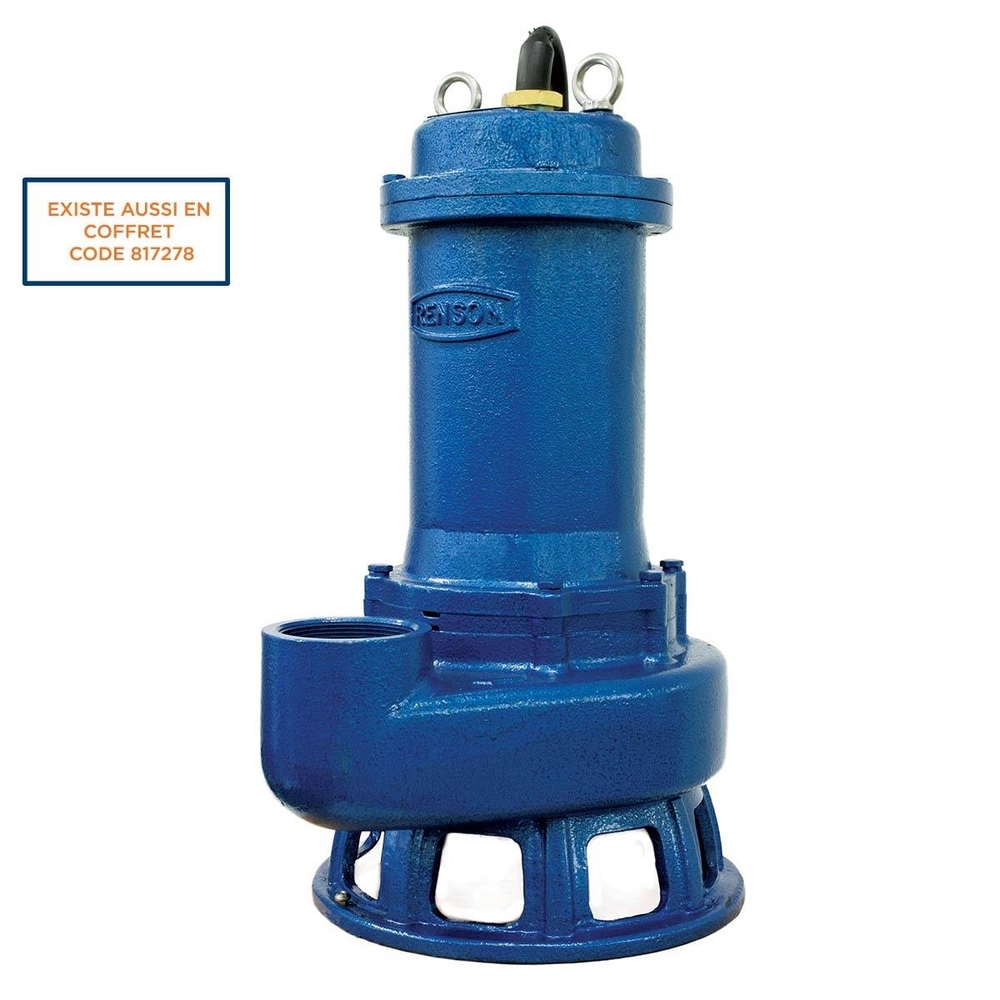

POMPE DE RELEVAGE TRI FONTE ROUE MONOCANALE 2,2KW DN65 - RENSON - 109451
Référence : U003109451
Découvrez POMPE DE RELEVAGE TRI FONTE ROUE MONOCANALE 2,2KW DN65 - RENSON - 109451 disponible à l'achat
- Idéale pour les eaux chargées en milieu agricole
- Débit maximal de 1200 l/min pour une performance optimale
- Hauteur de refoulement jusqu'à 23 mètres
- Conçue pour une utilisation intensive et durable
- Fabriquée en fonte avec moteur triphasé pour fiabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Pompe de Relevage Tri Fonte Renson, modèle JST 22 R-SM, est spécialement conçue pour relever des eaux chargées, notamment dans les applications agricoles telles que les élevages porçins.
Elle est adaptée à un usage intensif en immersion complète, avec une capacité à supporter des liquides contenant jusqu'à 7 % de matières sèches.
La pompe accepte une granulométrie maximale de 50 mm, assurant ainsi le passage de particules solides importantes.
Elle peut être immergée jusqu'à 10 mètres de profondeur.

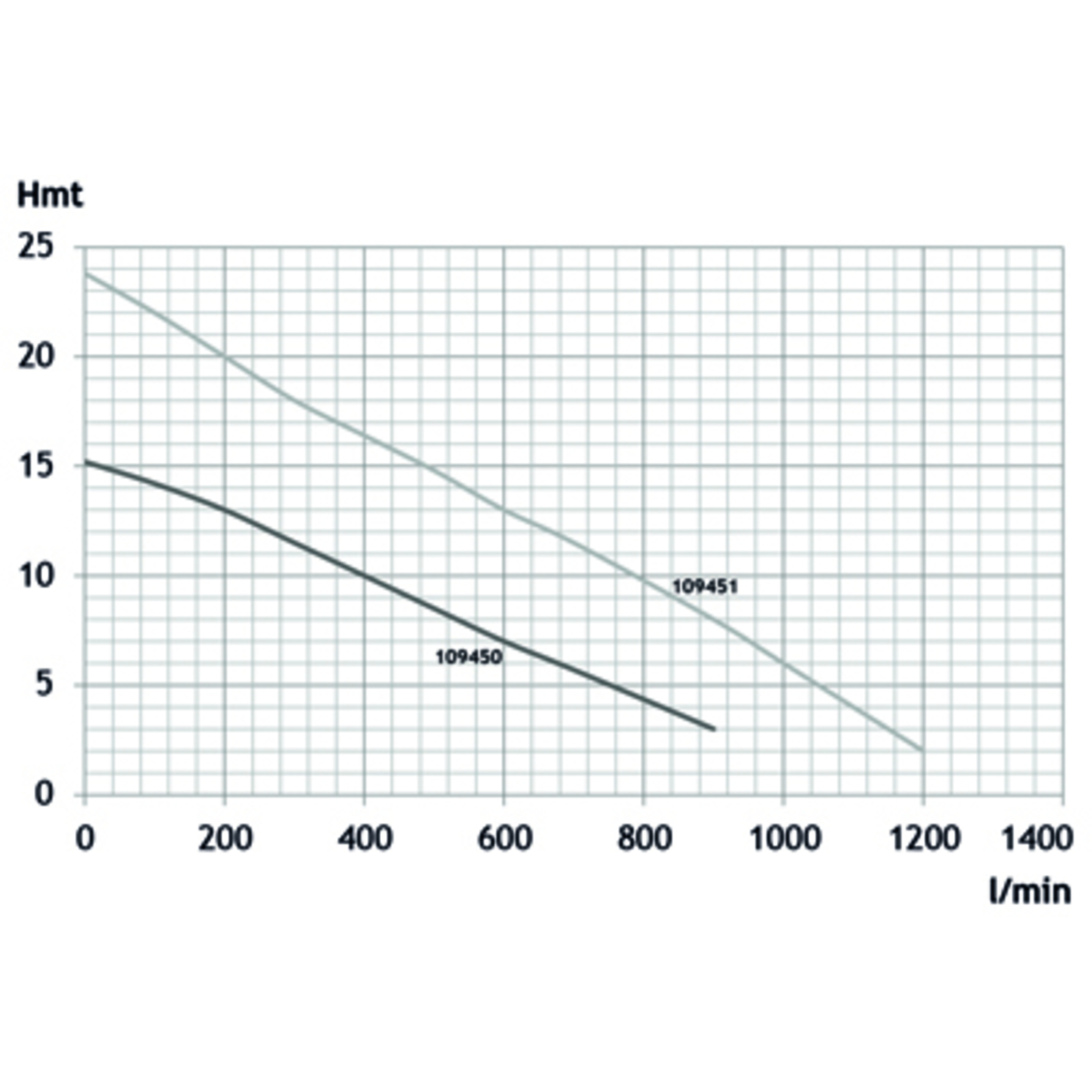

Le débit maximal atteint 1200 litres par minute, avec une hauteur manométrique totale (HMT) maximale de 23,8 mètres.
Sa vitesse de rotation est de 2900 tours par minute, délivrée par un moteur triphasé submersible asynchrone de 2,2 kW (3 CV) fonctionnant sous une tension de 380 V.
L’ampérage nominal est de 6,5 A et l’isolation du moteur est de classe F.
La construction robuste de la pompe inclut un corps, une carcasse moteur et une turbine monocanale fabriqués en fonte FT20D.
L’arbre est en acier inoxydable conforme à la norme EN 10088-3-1.4057.
Les paliers à roulements sont lubrifiés par bain d’huile, avec un roulement inférieur 6305 et un supérieur 6204, garantissant une durée de vie estimée à 50 000 heures.
La garniture mécanique est simple, composée de grains en carbure de silicium et d’un porte-grains en acier inoxydable, lubrifiée par une capacité d’huile interne.
Le fonctionnement est optimisé grâce à un trépied déjà monté facilitant l’aspiration et un moteur protégé.
La pompe est livrée avec un câble d’alimentation mais sans raccord, avec un raccordement taraudé de 2" 1/2 femelle et un diamètre nominal de refoulement DN65.
Les dimensions de l’appareil sont les suivantes : hauteur 518 mm, largeur 270 mm, longueur 346 mm, pour un poids total de 45 kg.
Le diamètre d’aspiration est de 80 mm et l’épaisseur de la peinture est de 200 microns.
La pompe est conçue pour un usage dans des eaux vertes ou brunes, typiques des milieux agricoles et industriels.
Elle doit être utilisée en immersion complète, ce qui permet un refroidissement optimal du moteur par le liquide pompé.
Parmi les accessoires recommandés figurent des colliers de serrage en inox, des tuyaux spirales de diamètre intérieur 90 mm, des kits de marche/arrêt automatique avec flotteur, ainsi que divers raccords et manchons adaptés.
Cette pompe est conforme aux normes européennes en vigueur, notamment la directive 2006/95/CE relative au matériel électrique destiné à être utilisé dans certaines limites de tension.
Elle est adaptée pour un fonctionnement continu et intensif, garantissant fiabilité et durabilité dans les environnements exigeants.
En résumé, la Pompe de Relevage Tri Fonte Renson est une solution robuste, performante et fiable pour le relevage d’eaux chargées en milieu agricole et industriel, combinant une construction de qualité, un moteur puissant et une conception facilitant son installation et son entretien.
Cette pompe submersible fonctionne en immersion complète, ce qui assure le refroidissement optimal de son moteur triphasé asynchrone de 2,2 kW (3 CV), tournant à 2 900 tours/min avec une isolation classe F. Elle dispose d’une hauteur manométrique totale (HMT) maximale de 23,8 mètres et peut être immergée jusqu’à 10 mètres. Son débit maximal atteint 1 200 litres par minute.
La construction robuste comprend un corps de pompe, une carcasse moteur et une roue monocanale en fonte FT20D, un arbre en acier inoxydable ainsi que des paliers à roulements lubrifiés à l’huile garantissant une durée de vie des roulements de 50 000 heures. La garniture mécanique simple est composée de grains en carbure de silicium et d’un porte-grains en acier inoxydable avec lubrification par capacité d’huile interne. La peinture appliquée a une épaisseur de 200 microns, assurant une bonne protection.
Le raccordement taraudé est de 2" 1/2 (DN65) avec un diamètre d’aspiration de 80 mm. La pompe pèse 45 kg et ses dimensions sont de 518 mm de hauteur, 270 mm de largeur et 346 mm de longueur. Elle est livrée avec un câble d’alimentation mais sans raccord.
Pour un fonctionnement optimal, il est recommandé de prévoir une protection thermique et/ou une protection contre le manque d’eau. La pompe est adaptée à un usage intensif dans le secteur de l’élevage et de l’industrie.
Avantages principaux :
- Supporte les eaux chargées de particules solides
- Fonctionnement optimal grâce au trépied déjà monté facilitant l’aspiration
- Moteur protégé et conçu pour un service continu
Cette pompe offre une solution fiable et performante pour le relevage d’eaux chargées dans des environnements exigeants.
- débit max : 1200 l/min
- hmt max : 23,80 mètres
- type de liquide : eaux vertes / brunes
- application : élevage / industrie
- intensité d'utilisation : intensif
- granulométrie maximale : 50 mm
- modèle : jst 22 r-sm
- ampérage : 6,50 a
- puissance : 2,20 kw
- tour/min : 2 900
- tension : 380 v
- dnr : 2" 1/2 - dn65
- hauteur : 518 mm
- largeur : 270 mm
- longueur : 346 mm
- poids : 45 kg
- immersion max : 10 m
- taux de matière sèche maximum : 7 %
- corps, carcasse moteur et turbine monocanale en fonte ft20d
- arbre en acier inoxydable conforme en 10088-3-1.4057
- paliers à roulements 6305 en bas et 6204 en haut, lubrification par bain d'huile
- garniture mécanique simple : grains en carbure de silicium, porte-grains en acier inoxydable, lubrification par capacité d'huile interne
- épaisseur de la peinture : 200 microns
- dn aspiration : 80 mm
- raccordement taraudé : 2" 1/2 femelle
- moteur triphasé submersible asynchrone, bobinage 380v - 2 pôles 50 hz - 3 cv - 2,2 kw
- vitesse de rotation : 2 900 tours / minute
- isolation classe f
- durée de vie des roulements : 50 000 heures
Le principe d’utilisation repose sur la mise en marche du moteur triphasé submersible, qui entraîne la roue monocanale pour pomper le liquide chargé. La pompe est raccordée via un raccord taraudé de 2" 1/2 (DN65) et doit être immergée jusqu'à 10 mètres maximum.
En fonctionnement, la pompe doit être installée dans une fosse ou un bassin où elle peut être totalement immergée. L’aspiration est facilitée par un trépied déjà monté. Il est conseillé de prévoir une protection thermique et/ou une protection contre le manque d’eau pour assurer un fonctionnement conforme.
En cas de dysfonctionnement, il est recommandé de vérifier les connexions électriques, la présence d’un niveau suffisant de liquide, ainsi que l'état des composants tels que la turbine ou le clapet anti-retour.
Le résultat attendu est un relevage efficace des eaux chargées dans les conditions d’usage indiquées, avec un débit maximal pouvant atteindre 1200 litres par minute selon la hauteur de refoulement.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Dans quels contextes professionnels cette pompe de relevage est-elle la plus adaptée ?
Cette pompe est conçue pour relever des eaux chargées, notamment dans les élevages porcs et les applications agricoles. Elle supporte des liquides avec jusqu'à 7 % de matières sèches et une granulométrie maximale de 50 mm, ce qui la rend adaptée aux environnements industriels et agricoles exigeants.
Quelle est la capacité maximale de débit et de hauteur de refoulement de cette pompe ?
La pompe offre un débit maximal de 1200 litres par minute et une hauteur de refoulement pouvant atteindre 23,80 mètres, ce qui permet un transfert efficace des eaux chargées sur de longues distances ou en hauteur.
Quels sont les matériaux et composants principaux garantissant la durabilité de cette pompe ?
Elle est fabriquée en fonte FT20D avec un arbre en acier inoxydable et équipée de paliers à roulements lubrifiés à l'huile. Son moteur triphasé submersible asynchrone bénéficie d’une isolation classe F, assurant une utilisation intensive et durable.
Quelles sont les limites d’immersion et de granulométrie pour cette pompe ?
La pompe peut être immergée jusqu'à 10 mètres en immersion complète. Elle tolère des particules solides jusqu'à 50 mm de diamètre, ce qui permet de gérer efficacement des eaux chargées sans risque d’obstruction.
Quels sont les éléments techniques à vérifier pour assurer une installation conforme et performante ?
Il est important de prévoir des accessoires adaptés comme des colliers de serrage et des tuyaux compatibles au diamètre DN65. Le moteur fonctionne en 380 V triphasé avec une intensité de 6,50 A et une vitesse de rotation de 2900 tr/min.
