POMPE DE RELEVAGE TRI FONTE ROUE MONOCANALE 3KW DN100 - RENSON - 111057
Référence : U003111057
Découvrez POMPE DE RELEVAGE TRI FONTE ROUE MONOCANALE 3KW DN100 - RENSON - 111057 disponible à l'achat
- Conçue pour pomper liquides clairs et eaux usées
- Débit maximal de 2160 l/min pour une efficacité optimale
- Hauteur manométrique totale de 14 mètres
- Robuste avec des matériaux en fonte et acier inoxydable
- Protection thermique pour un usage intensif et fiable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

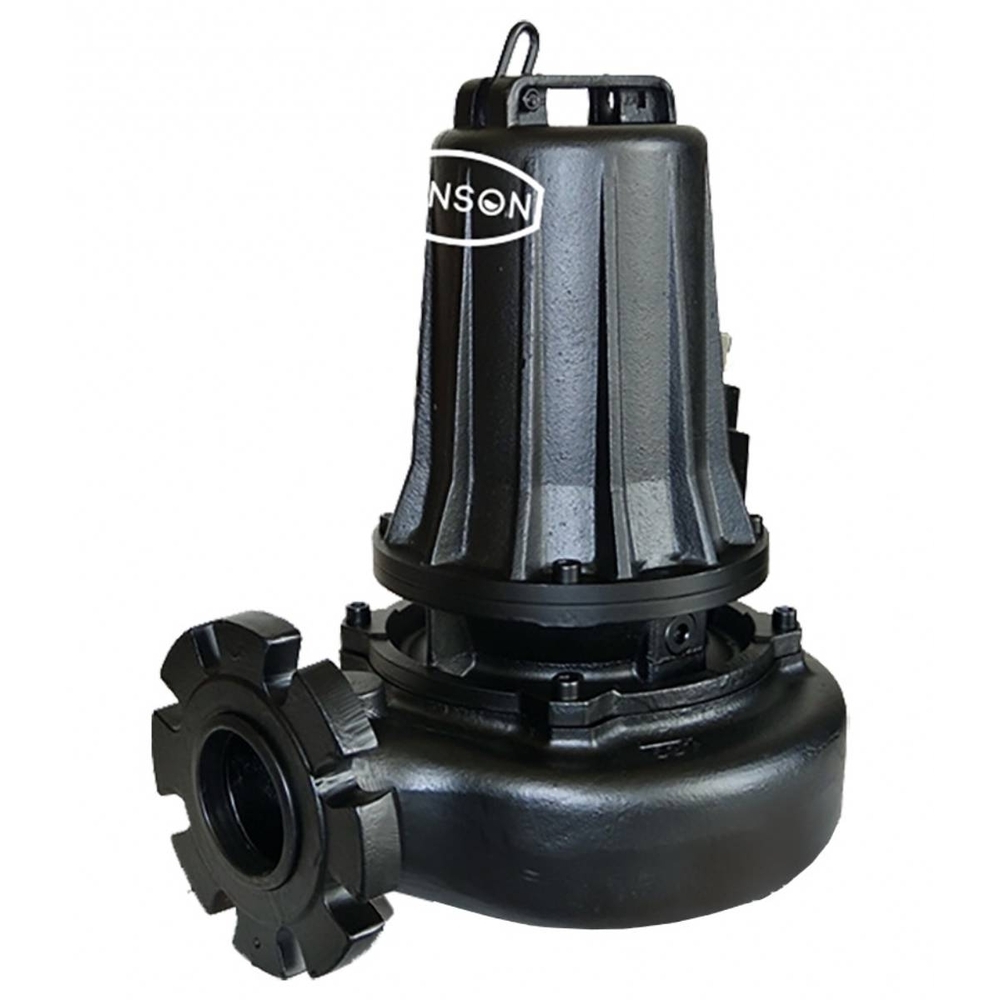

La pompe de relevage tri fonte roue monocanale 3 kW DN100 de la marque Renson est une solution robuste et performante destinée au pompage et à la vidange de liquides clairs ainsi que d’eaux usées.
Elle est adaptée aux environnements professionnels et industriels, notamment les usines de traitement d’eaux, les installations industrielles et les fermes d’élevage.
Cette pompe fonctionne avec un moteur triphasé de 3 kW, alimenté en 380-400 V ±5 %, avec un ampérage de 7 A et une fréquence de 50 Hz ±2 %. Elle tourne à 1450 tours par minute.
Le débit maximal atteint 2160 litres par minute (soit 129,8 m³/h) avec une hauteur manométrique totale (HMT) maximale de 14 mètres.
Elle supporte une immersion jusqu’à 20 mètres de profondeur et peut pomper des liquides jusqu’à 40°C.
La granulométrie maximale des solides en suspension est de 75 mm, avec un taux de matière sèche maximal de 5 % et une densité maximale du liquide de 1,1 kg/dm³.
La construction de la pompe est particulièrement robuste :
- Le corps de pompe, le couvercle, le carter moteur, la bride support de roulement et la roue monocanale sont en fonte GG20 (GG25 selon le manuel).
- L’arbre moteur est en acier inoxydable AISI 420.
- La poignée est en acier inoxydable AISI 416.
- La presse-étoupe est en acier inoxydable AISI 316 moulé sous pression.
- La pompe est équipée d’une roue monocanale ouverte, adaptée au pompage de liquides contenant des fibres et des corps solides grâce à un coupe-fibre intégré.
- Elle possède une double garniture mécanique : côté moteur en céramique/graphite, côté turbine en carbure de silicium, toutes deux lubrifiées et refroidies dans un bac à huile.
- Un capteur d’humidité intégré permet de détecter toute infiltration de liquide.
- La pompe est protégée thermiquement et bénéficie d’un indice de protection IP68, garantissant une étanchéité optimale pour une utilisation immergée.

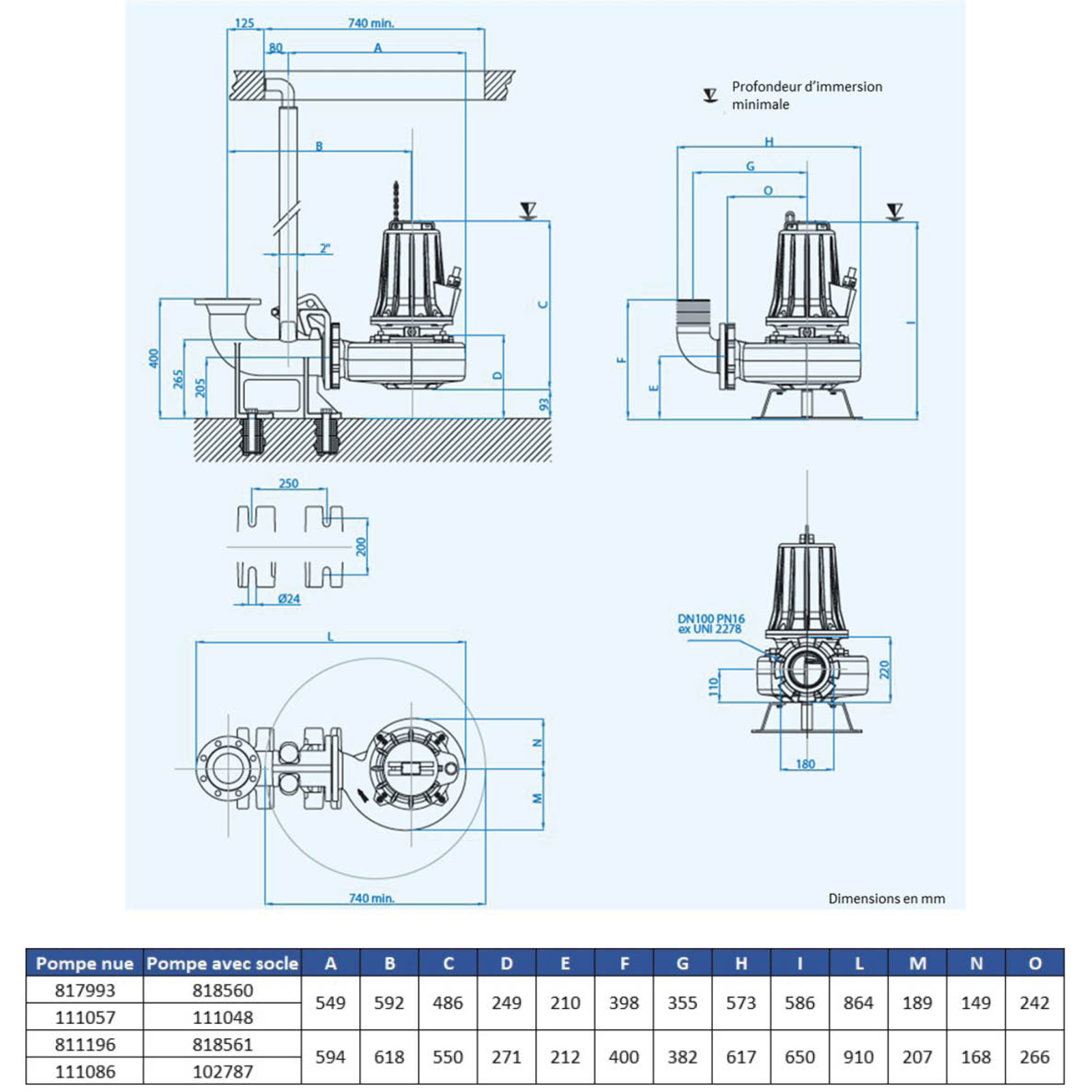

Ses dimensions sont les suivantes : hauteur 486 mm, largeur 338 mm, longueur 864 mm, pour un poids de 75,5 kg.
La pompe est conçue pour un usage intensif et fiable, avec une protection thermique intégrée pour éviter les surchauffes du moteur.
Le refroidissement du moteur asynchrone 4 pôles (rotor cage écureuil) s’effectue par le liquide dans lequel la pompe est immergée.
Le cadre d’utilisation comprend les applications professionnelles, industrielles et agricoles.
La plage de pH autorisée pour le liquide pompé est comprise entre 6 et 10.
Elle ne peut pas être utilisée dans des environnements à risque d’explosion ou pour des liquides inflammables.
La pompe peut être installée de manière fixe immergée avec un système d’accouplement rapide sur pied d’assise, facilitant son contrôle et entretien, ou en installation mobile immergée pour une utilisation rapide et aisée.
Le conditionnement électrique doit être réalisé par des professionnels selon les normes en vigueur, avec un dispositif de protection contre la surcharge thermique.
Le système de raccordement électrique est prévu pour un moteur triphasé avec vérification du sens de rotation obligatoire avant mise en marche.
La pompe nécessite un entretien régulier, notamment un contrôle périodique après 2000 heures de fonctionnement ou au moins une fois par an.
L’huile du bac à huile, biologique et atoxique, doit être changée annuellement ou après 2000 heures de marche.
Des opérations de nettoyage et de contrôle sont recommandées pour assurer la longévité et le bon fonctionnement de la pompe.
Cette pompe répond aux normes CE et bénéficie d’une déclaration de conformité aux directives européennes relatives aux machines, basse tension et compatibilité électromagnétique.
En résumé, la pompe de relevage tri fonte roue monocanale 3 kW DN100 RENSON est un équipement fiable, robuste et performant, spécialement conçu pour le pompage de liquides clairs et eaux usées dans des environnements professionnels et industriels exigeants.
Elle allie matériaux de qualité, protection avancée et facilité d’installation et d’entretien, garantissant une utilisation durable et sécurisée.
Cette pompe se distingue par une roue ouverte monocanale offrant de hautes performances et une fiabilité maximale même en présence de fibres et de corps solides en suspension grâce à un coupe-fibre intégré. Elle est équipée d’un capteur d’humidité de série pour une surveillance optimale.
Les principaux composants sont fabriqués en fonte GG20, assurant une grande résistance. La construction comprend une poignée en acier inoxydable AISI 416, un arbre moteur en acier inoxydable AISI 420, un couvercle, un carter moteur, une bride support de roulement et un corps de pompe en fonte GG20. La pompe est dotée d’une double garniture mécanique, avec une garniture côté moteur en céramique/graphite et côté turbine en carbure de silicium, ainsi qu’un presse-étoupe en acier inoxydable AISI 316 moulé sous pression.
Le moteur asynchrone 4 pôles avec rotor cage écureuil développe une puissance nominale de 3 kW (4 HP) sous une tension de 380 à 400 V ±5 %, avec un ampérage de 7 A et une fréquence de 50 Hz ±2 %. La vitesse de rotation est de 1450 tours par minute. La pompe bénéficie d’une protection thermique intégrée, d’une classe d’isolation F pour le stator et d’un indice de protection IP68, garantissant une utilisation fiable en immersion.
Ses performances techniques incluent un débit maximal de 2160 litres par minute (129,8 m³/h), une hauteur manométrique totale (HMT) maximale de 14 mètres, une granulométrie maximale de 75 mm, un taux de matière sèche maximal de 5 %, une profondeur d’immersion maximale de 20 mètres, une plage de pH autorisée de 6 à 10 et une densité de liquide maximale de 1,1 kg/dm³. La température maximale du liquide pompé peut atteindre 40 °C, le refroidissement étant assuré par le liquide d’immersion.
Les dimensions de la pompe sont les suivantes : hauteur 486 mm, largeur 338 mm et longueur 864 mm. Son poids est de 75,50 kg.
Cette pompe est conçue pour un usage intensif dans des applications variées nécessitant robustesse, fiabilité et performances élevées. Elle répond aux exigences des travaux intensifs d’élevage et d’industries diverses.
Des accessoires recommandés complètent son installation, notamment un kit accessoires, une corde de 4 mètres avec écrou de serrage et un pied d’assise DN100 PN16.
- hmt max : 14 mètres
- débit max : 2160 l/min
- granulométrie max : 75 mm
- taux de matière sèche max : 5 %
- modèle : AT 100
- puissance absorbée : 3 kW
- puissance nominale : 3 kW
- puissance nominale : 4 HP
- tension : 380 V
- ampérage : 7 A
- tour/min : 1450
- dnr : DN100 PN16
- hauteur : 486 mm
- largeur : 338 mm
- longueur : 864 mm
- poids : 75,50 kg
- type de roue : roue monocanale
- construction : corps de pompe, couvercle, carter moteur, bride support de roulement et roue monocanale en fonte GG20
- arbre moteur en acier inoxydable AISI 420
- poignée en acier inoxydable AISI 416
- presse-étoupe en acier inoxydable AISI 316 moulé sous pression
- double garniture mécanique (côté moteur en céramique/graphite, côté turbine en carbure de silicium)
- capteur d'humidité intégré
- moteur asynchrone 4 pôles avec rotor cage écureuil
- protection thermique intégrée
- classe d'isolation du stator F
- indice de protection IP68
L’installation doit être réalisée dans des cuves ou stations adaptées, avec un volume suffisant pour éviter plus de 15 démarrages par heure, et l’aspiration doit être placée au point le plus bas sans créer de turbulence ni aspiration d’air. La conduite de refoulement doit être équipée d’un siphon anti-reflux, protégée contre le gel, et munie de clapets adaptés pour éviter les retours et bouchages.
En cas de bulle d’air dans la volute, il faut sortir puis replonger la pompe plusieurs fois pour l’évacuer. Après une longue période d’arrêt, la pompe doit être mise en marche au moins une fois par mois avec un volume suffisant de liquide. En cas de gel, si la pompe est hors d’eau, la turbine peut être bloquée et doit être dégelée en immersion dans l’eau.
Pour le transport, utiliser les fixations prévues, sans tirer sur le câble électrique. Le nettoyage s’effectue par jet d’eau propre, notamment après utilisation mobile. Pendant le stockage, il est conseillé de tourner manuellement la turbine tous les deux mois pour éviter que les garnitures mécaniques ne collent.
En cas de dysfonctionnement, vérifier notamment le sens de rotation, les protections thermiques, les garnitures, la présence d’air dans la volute, le niveau de liquide dans la cuve et les dispositifs de contrôle de niveau.
Enfin, la pompe est destinée à pomper des liquides clairs ou eaux usées dans des contextes professionnels, industriels et agricoles, avec une immersion maximale de 20 mètres, une température maximale du liquide de 40°C, une granulométrie maximale de 75 mm et un pH compris entre 6 et 10.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels types de liquides cette pompe peut-elle pomper ?
La pompe est conçue pour le pompage de liquides clairs ainsi que d'eaux usées, ce qui la rend adaptée à des applications variées en milieu industriel ou agricole.
Quelles sont les capacités de débit et de hauteur manométrique de cette pompe ?
Elle offre un débit maximal de 2 160 litres par minute et une hauteur manométrique totale de 14 mètres, permettant un pompage efficace sur des distances et hauteurs significatives.
Quels matériaux composent cette pompe et quels avantages apportent-ils ?
La pompe est fabriquée en fonte GG20 et acier inoxydable, garantissant robustesse et résistance à la corrosion pour un usage intensif en environnement professionnel.
Quelles sont les caractéristiques électriques et de motorisation de ce modèle ?
Elle est équipée d’un moteur triphasé de 3 kW fonctionnant sous une tension de 380 V avec un ampérage de 7 A, assurant une puissance nominale adaptée aux besoins industriels.
Quels dispositifs de protection sont intégrés dans cette pompe ?
La pompe dispose d’une protection thermique et d’un indice de protection IP68, ce qui garantit une sécurité accrue en cas d’immersion et une fiabilité en fonctionnement continu.
