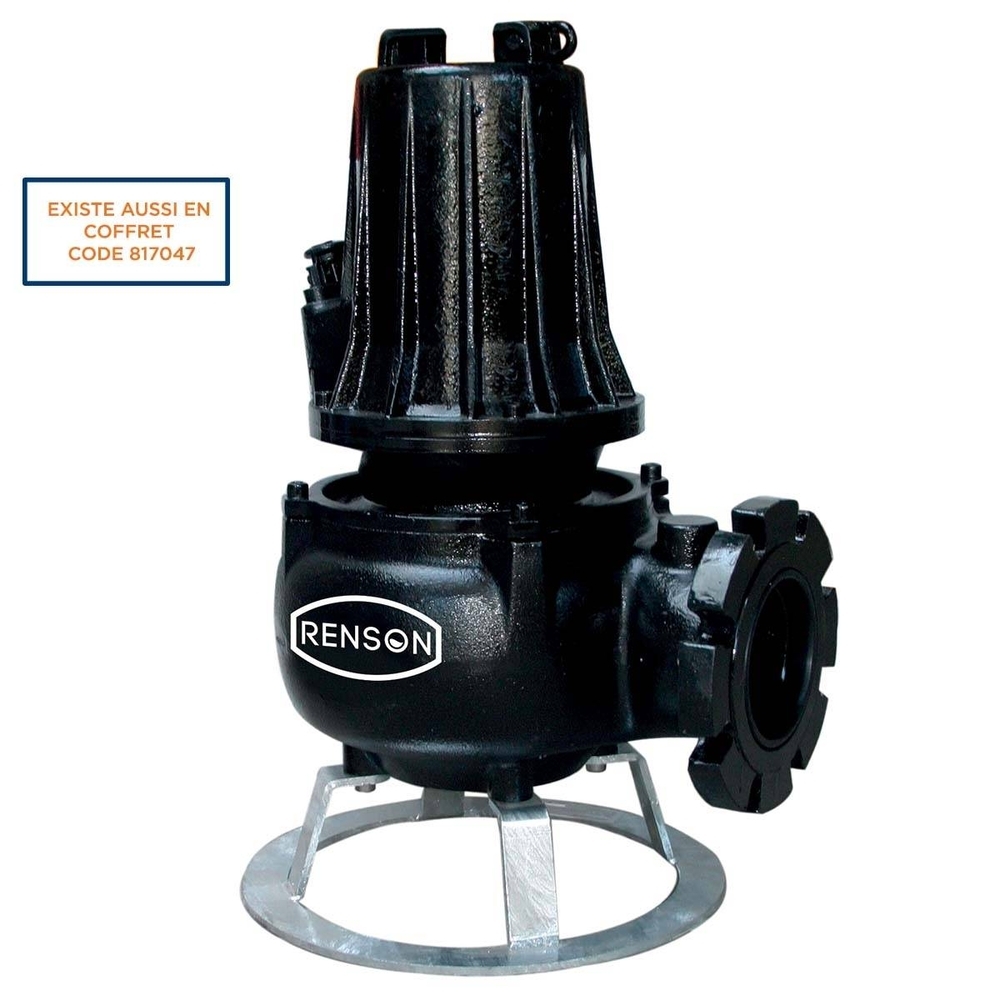

POMPE DE RELEVAGE TRI FONTE VORTEX 6KW DN100 SUR SOCLE - RENSON - 111051
Référence : U003111051
Découvrez POMPE DE RELEVAGE TRI FONTE VORTEX 6KW DN100 SUR SOCLE - RENSON - 111051 disponible à l'achat
- Conçue pour un usage intensif et efficace
- Débit maximal de 2400 l/min pour un pompage rapide
- Construction robuste en fonte et acier inoxydable
- Protection IP 68 pour une utilisation durable
- Idéale pour les eaux usées avec matières lourdes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La pompe de relevage tri fonte Vortex 6 kW DN100 sur socle de RENSON est un équipement robuste et performant, conçu pour un usage intensif dans le pompage des eaux usées contenant des matières lourdes en suspension.
Elle est particulièrement adaptée aux environnements tels que les usines de traitement d’eaux, les installations industrielles, les exploitations agricoles et les fermes d’élevage.
Cette pompe immergée dispose d’un moteur triphasé de 6 kW fonctionnant à 1450 tours par minute, avec une tension de 380 V (±5 %) et un ampérage de 12,4 A.
Elle assure un débit maximum de 2400 litres par minute (144 m³/h) et une hauteur manométrique totale (HMT) pouvant atteindre 15 mètres.
La pompe peut être immergée jusqu’à 20 mètres dans des liquides dont la température maximale est de 40°C.
Sa granulométrie maximale supportée est de 90 mm, avec un taux de matière sèche de 5 % et une densité maximale du liquide de 1,1 kg/dm³.
La construction de la pompe est très robuste, avec un corps en fonte GG25, une poignée en acier inoxydable AISI 416, un arbre moteur en acier inoxydable AISI 420, ainsi qu’un couvercle, un carter moteur, une bride support de roulement et une roue vortex anti-colmatage également en fonte.
Elle est équipée d’une double garniture mécanique, côté moteur en céramique/graphite et côté turbine en carbure de silicium, assurant une étanchéité optimale.
Le presse-étoupe est en acier inoxydable AISI 316 moulé sous pression.
La pompe est dotée d’un rotor à cage d’écureuil à 4 pôles, d’une protection thermique intégrée, d’un capteur d’humidité intégré et bénéficie d’un indice de protection IP 68 garantissant une excellente résistance à l’immersion.
La classe d’isolation du stator est de type F.
Les dimensions de la pompe sont les suivantes : hauteur 710 mm, largeur 470 mm, longueur 910 mm, pour un poids total de 107 kg.
Le diamètre nominal de raccordement (DNR) est DN100 PN16.
Le refroidissement du moteur est assuré par le liquide dans lequel la pompe est immergée.
La pompe est conçue pour fonctionner dans une plage de pH de 6 à 10.
Elle intègre également un coupe-fibre pour garantir la fiabilité même en présence de fibres et de corps solides en suspension.
L’installation peut être fixe immergée avec système d’accouplement rapide sur pied d’assise ou mobile immergée, permettant un entretien et un contrôle aisés sans intervention dans la cuve.

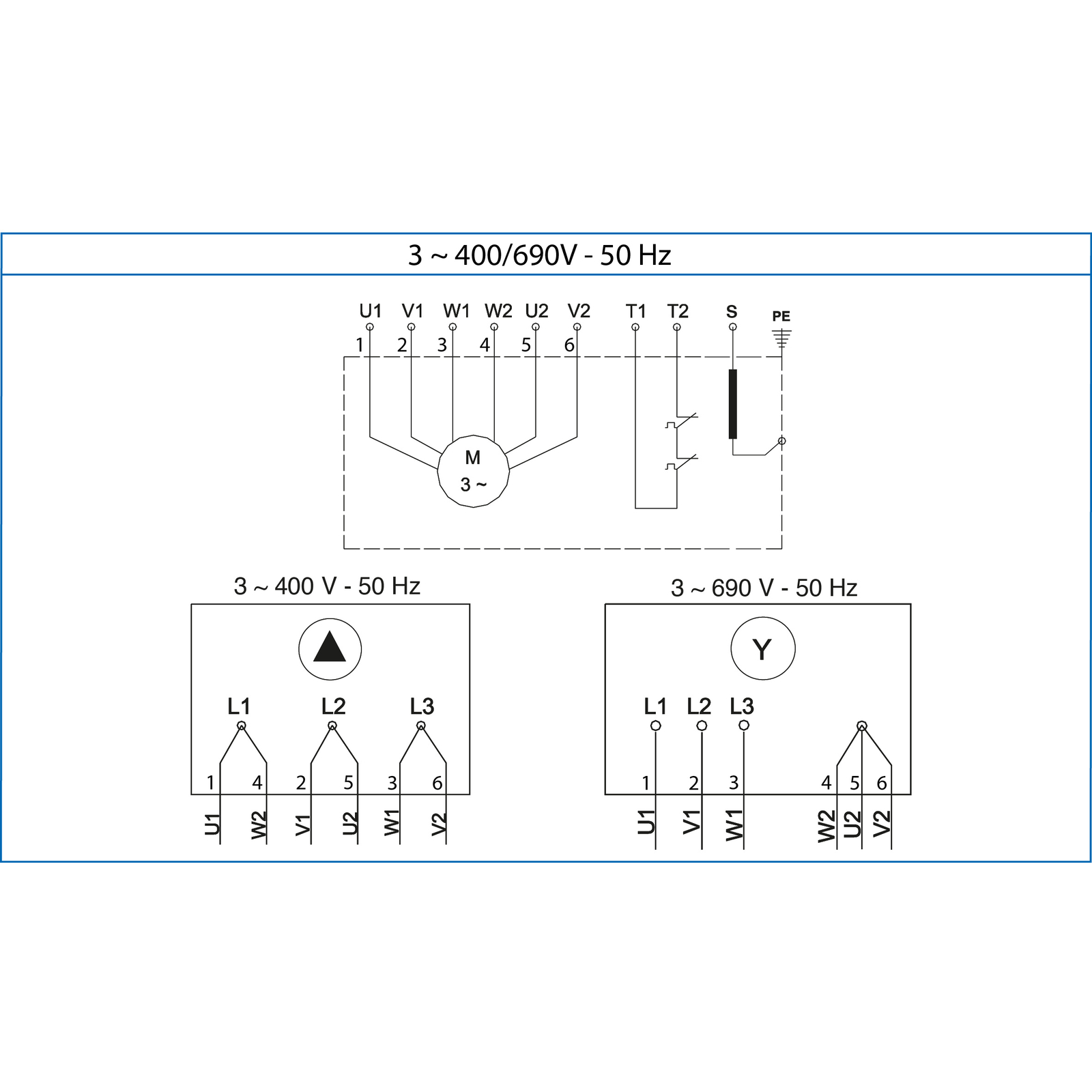

La pompe doit être raccordée et protégée selon les normes électriques en vigueur, avec une attention particulière portée au sens de rotation qui doit être conforme pour éviter surchauffe et vibrations.
Elle est équipée de dispositifs de protection thermique et d’un capteur d’humidité pour assurer la durabilité et la sécurité du moteur.
Pour l’entretien, la pompe nécessite un contrôle régulier, notamment du niveau d’huile dans la chambre d’étanchéité (4,8 L d’huile biologique, atoxique et incolore), à changer après 2000 heures de fonctionnement ou une fois par an.
Les garnitures mécaniques et la turbine sont remplaçables selon les procédures décrites dans le manuel.
La pompe répond aux normes CE et directives européennes en matière de sécurité, compatibilité électromagnétique et machines, avec une déclaration de conformité fournie par RENSON INTERNATIONAL.
En résumé, cette pompe de relevage Vortex 6 kW DN100 sur socle est un équipement fiable, puissant et durable, idéal pour le pompage intensif d’eaux usées chargées de matières lourdes, avec une construction robuste en fonte et acier inoxydable, des protections intégrées et une conception facilitant l’installation et l’entretien.
Caractéristiques et performances :
- Moteur triphasé de 6 kW, 380-400 V ±5 %, 50 Hz ±2 %, avec rotor à cage d’écureuil 4 pôles fonctionnant à 1450 tours/minute.
- Débit maximal de 2400 l/min (144 m³/h) et hauteur manométrique totale (HMT) maximale de 15 mètres.
- Granulométrie maximale de 90 mm et taux de matière sèche maximal de 5 %.
- Profondeur d’immersion maximale de 20 mètres, avec une température maximale du liquide pompé de 40°C.
- Plage de pH autorisée de 6 à 10 et densité maximale du liquide de 1,1 kg/dm³.
- Indice de protection IP68, classe d’isolation F, avec protection thermique intégrée et capteur d’humidité de série.
Construction et matériaux :
- Corps de pompe, couvercle, carter moteur, bride support de roulement et roue vortex anti-colmatage en fonte GG25.
- Poignée en acier inoxydable AISI 416 pour une meilleure manipulation.
- Arbre moteur en acier inoxydable AISI 420.
- Double garniture mécanique : côté moteur en céramique/graphite et côté turbine en carbure de silicium.
- Presse-étoupe en acier inoxydable AISI 316 moulé sous pression.
Dimensions et poids :
- Hauteur : 710 mm
- Largeur : 470 mm
- Longueur : 910 mm
- Poids : 107 kg
Avantages :
- Haute performance grâce à une roue vortex à large canal anti-colmatage et un coupe-fibre intégré, assurant une fiabilité optimale même avec des liquides contenant des fibres et des solides en suspension.
- Conception robuste avec des matériaux résistants garantissant une longue durée de vie.
- Usage intensif recommandé, adapté à des applications professionnelles diverses.
Le refroidissement du moteur est assuré par le liquide dans lequel la pompe est immergée, garantissant un fonctionnement optimal dans les conditions spécifiées.
Cette pompe est un équipement fiable et performant pour le relevage d’eaux usées dans des contextes exigeants.
- hmt max : 15 mètres
- débit max : 2400 l/min
- granulométrie max : 90 mm
- modèle : V4-100
- tension : 380 V
- puissance : 6 kW
- ampérage : 12,40 A
- tour/min : 1450
- dnr : 100
- hauteur : 710 mm
- largeur : 470 mm
- longueur : 910 mm
- poids : 107 kg
- marque : renson
- référence fournisseur : 111051
- type de roue : roue vortex
- taux de matière sèche max : 5 %
- température maximale du liquide : 40°C
- profondeur d'immersion maximale : 20 mètres
- plage de pH autorisée : 6-10
- densité de liquide maximum : 1,1 kg/dm3
- moteur triphasé 4 pôles avec rotor cage écureuil
- classe d'isolation du stator : F
- indice de protection : IP 68
- construction : corps en fonte GG25, poignée en acier inoxydable AISI 416, arbre moteur en acier inoxydable AISI 420
- double garniture mécanique (côté moteur en céramique/graphite, côté turbine en carbure de silicium)
- presse-étoupe en acier inoxydable AISI 316 moulé sous pression
- capteur d'humidité intégré
- protection thermique intégrée
Le fonctionnement général consiste à immerger la pompe dans le liquide à pomper, en veillant à ce que l’aspiration soit placée au point le plus bas de la cuve, afin d’éviter les turbulences et la cavitation. Le moteur électrique triphasé doit être raccordé conformément aux normes en vigueur, avec vérification du sens de rotation avant mise en marche. Le refroidissement du moteur est assuré par le liquide environnant.
L’installation peut être fixe avec un système d’accouplement rapide sur pied d’assise, permettant un accouplement automatique et un retrait aisé pour contrôle et entretien, ou mobile immergée pour une utilisation rapide et aisée, notamment en cas d’urgence.
Avant la mise en marche, il faut vérifier les branchements électriques, le bon raccordement des capteurs, le positionnement et la fixation de la pompe, ainsi que le sens de rotation. Les régulateurs de niveau doivent être réglés selon la notice, et le clapet de retenue doit être installé dans le bon sens.
En cas de bulle d’air dans la volute, il est nécessaire de sortir puis replonger la pompe plusieurs fois pour évacuer l’air.
Pour le stockage, les pompes neuves doivent être placées verticalement dans un endroit frais et sec, avec le câble positionné sans contrainte. Après une longue période d’arrêt, la pompe doit être mise en marche au moins une fois par mois avec un volume suffisant de liquide. Il est conseillé de faire tourner manuellement la turbine au moins une fois tous les deux mois pour éviter que les garnitures mécaniques ne collent.
Le nettoyage régulier est nécessaire, notamment pour les versions mobiles, en utilisant un jet d’eau propre après chaque utilisation. Pour les installations fixes, il faut vérifier périodiquement le fonctionnement des interrupteurs automatiques de niveau et nettoyer la cuve.
En cas de fonctionnement non conforme, comme une absence de démarrage ou un arrêt fréquent, il convient de vérifier les raccordements électriques, les protections thermiques, la présence d’air dans la volute, l’état du régulateur d’arrêt, le niveau de liquide dans la cuve, et la présence éventuelle d’eau dans le bac à huile.
Le rendement attendu est assuré par un débit maximal de 2400 l/min et une hauteur manométrique maximale de 15 mètres, avec une granulométrie maximale des matières en suspension de 90 mm et un taux de matière sèche maximal de 5 %. Le liquide pompé doit avoir un pH compris entre 6 et 10 et une densité maximale de 1,1 kg/dm³.
En résumé, l’utilisation de cette pompe implique une immersion complète dans les eaux usées à pomper, un raccordement électrique conforme, une installation adaptée (fixe ou mobile), une vérification préalable avant mise en marche, un entretien régulier incluant nettoyage et contrôles périodiques, ainsi qu’un stockage adéquat pour garantir la disponibilité et le bon fonctionnement.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les débits et hauteurs manométriques que cette pompe peut atteindre ?
La pompe assure un débit maximum de 2 400 litres par minute, soit 144 m³/h, avec une hauteur manométrique totale maximale de 15 mètres, adaptée à des besoins de relevage intensifs.
Quelles sont les caractéristiques techniques du moteur de cette pompe ?
Elle est équipée d’un moteur triphasé de 6 kW, fonctionnant à 380 V et 1 450 tours par minute, avec une protection IP 68 garantissant son étanchéité en immersion jusqu’à 20 mètres.
Quels types de liquides cette pompe peut-elle traiter efficacement ?
Cette pompe est conçue pour le pompage d’eaux usées contenant des matières lourdes en suspension, avec une granulométrie maximale de 90 mm, ce qui la rend adaptée aux environnements industriels et agricoles.
Quels matériaux composent cette pompe et comment contribuent-ils à sa robustesse ?
La pompe est construite en fonte GG25 et acier inoxydable AISI 420, avec une poignée en acier inoxydable AISI 416, garantissant une résistance mécanique élevée et une bonne durabilité en conditions exigeantes.
Quelles protections intégrées assurent la durabilité et la sécurité de fonctionnement ?
Elle intègre une protection thermique ainsi qu’un capteur d’humidité, assurant la protection du moteur contre les surchauffes et les infiltrations d’eau, ce qui prolonge la durée de vie de l’équipement.
