Pompe de surface triphasée RENSON - 825235
Référence : U003825235
Découvrez Pompe de surface triphasée RENSON - 825235 disponible à l'achat
- Débit maximal de 400 L/min pour un pompage efficace
- Hauteur manométrique totale jusqu’à 59.20 mètres
- Puissance de 3.9 kW avec moteur protégé IPX5
- Fonctionne sous tension triphasée 400 V avec ampérage de 6.90 A
- Température maximale du liquide pompé de 40°C
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

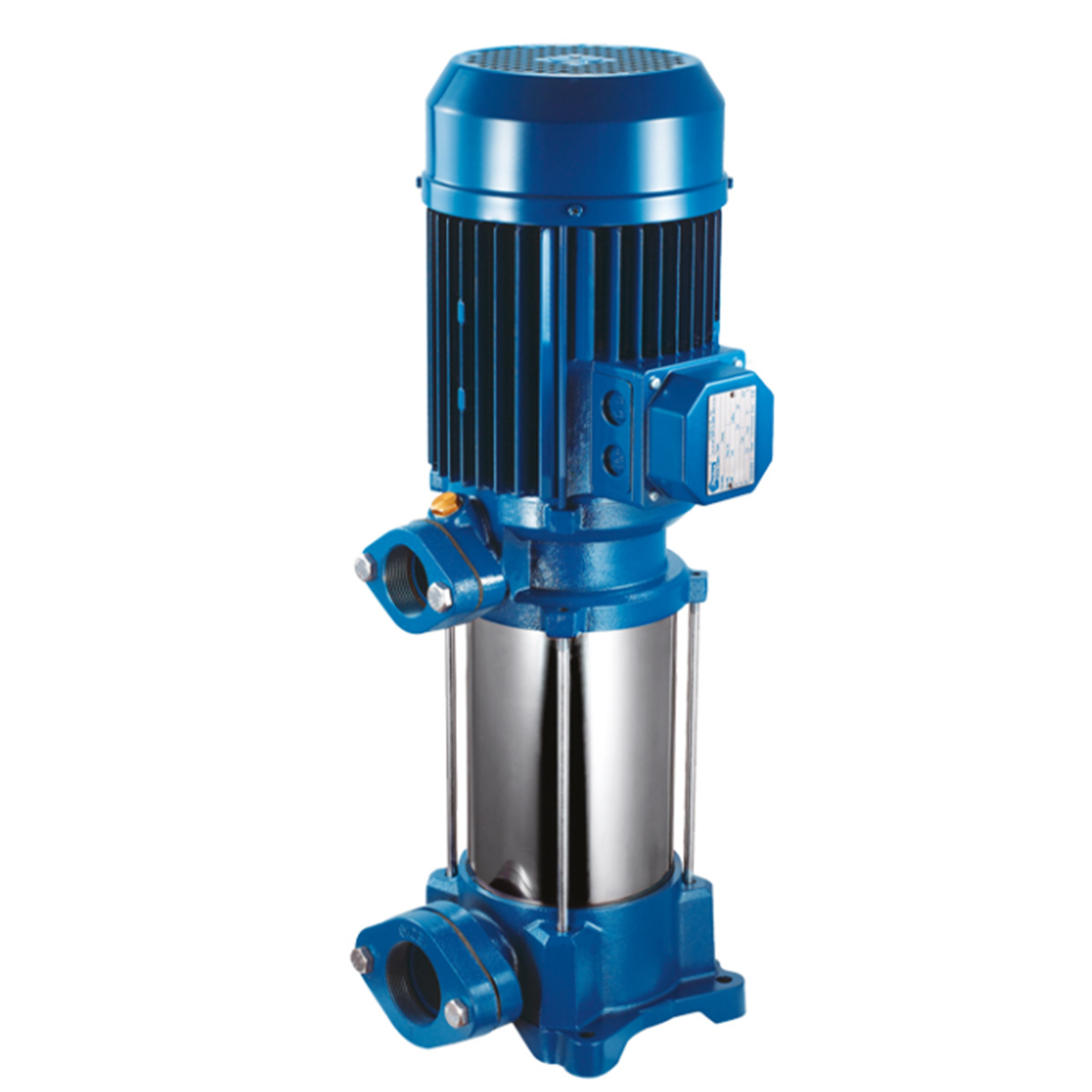

La pompe de surface triphasée RENSON - 825235 est une pompe multicellulaire verticale d’une puissance de 3,9 kW (4,50 HP) conçue pour le pompage d’eau propre et de liquides chimiquement et mécaniquement non agressifs, non explosifs.

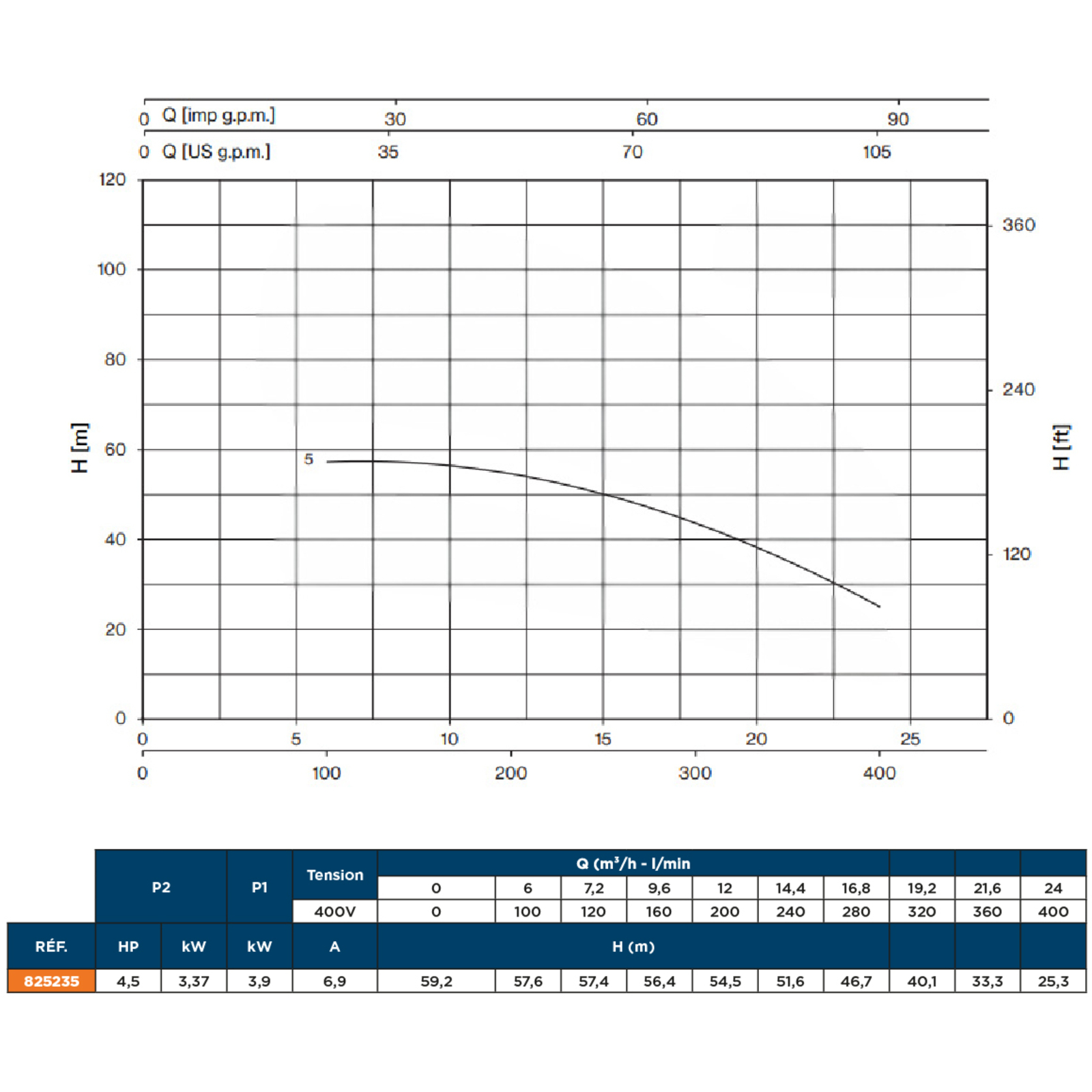

Elle offre un débit maximal de 400 L/min et une hauteur manométrique totale (HMT) maximale de 59,20 mètres.
La pression maximale supportée est de 5,92 bar.

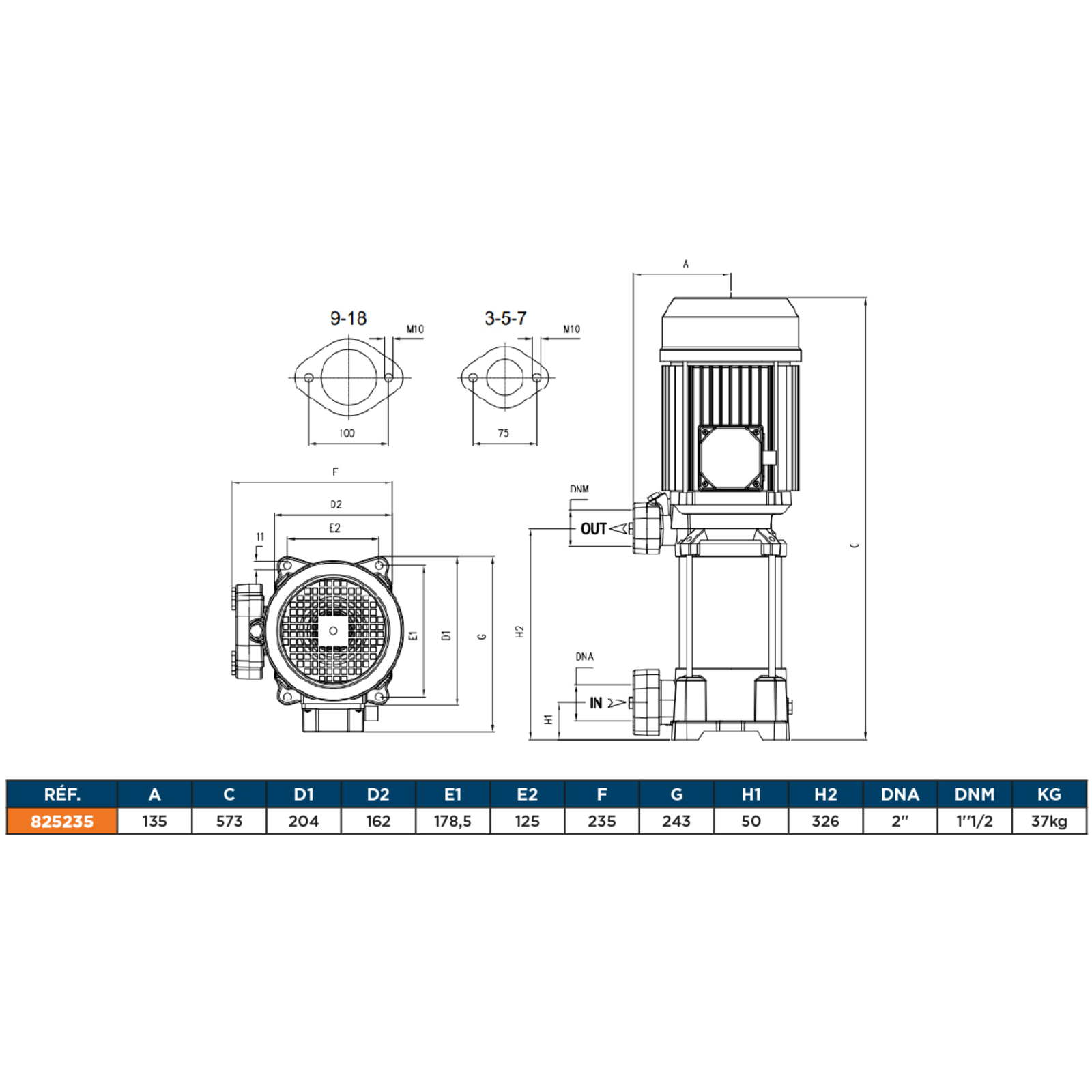

Les raccordements hydrauliques sont de diamètre DN aspiration 2’’ et DN refoulement 1’’1/2.
La pompe fonctionne sous une tension triphasée de 400 V avec un ampérage de 6,90 A.
Le moteur est protégé IPX5, garantissant une bonne protection contre les projections d’eau.
La température maximale du liquide pompé ne doit pas excéder 40°C.
Cette pompe est adaptée à des conditions d’utilisation spécifiques :
- Température du liquide entre +5 °C et +35 °C pour les turbines en Noryl ou avec diffuseurs.
- Température entre -15 °C et +90 °C pour les turbines en matériaux métalliques (laiton, acier, fonte).
- Température ambiante recommandée entre 5 et 40 °C.
- Installation dans des lieux bien aérés, non poussiéreux et protégés des intempéries.
L’installation doit prévoir un espace suffisant pour les interventions de maintenance et le retrait de la pompe.
La pompe peut être fixée via les trous prévus sur les pieds/bases d’appui et doit être installée avec le moteur au-dessus du corps de pompe.
La tuyauterie d’aspiration doit être la plus courte possible, avec un tracé ascendant vers la pompe pour éviter les poches d’air et assurer un amorçage efficace.
Elle doit être étanche et résistante à la dépression créée lors de l’aspiration.
L’extrémité du tuyau d’aspiration doit être immergée à une profondeur au moins égale au double de son diamètre.
Pour le refoulement, la tuyauterie doit comporter une soupape de rétention anti-bélier et une soupape de régulation pour ajuster le débit et la pression.
Le démarrage de la pompe nécessite un remplissage complet du corps de pompe et du tuyau d’aspiration afin d’éviter le fonctionnement à sec.
Pour les pompes multicellulaires verticales, des purges spécifiques sont prévues pour évacuer l’air.
Le sens de rotation doit être celui des aiguilles d’une montre vu du côté clapet.
Un fonctionnement prolongé avec le refoulement fermé est à éviter pour ne pas provoquer de surchauffe.
La pompe supporte un nombre limité de démarrages par heure selon sa puissance et son type hydraulique, avec des recommandations spécifiques pour réguler ces démarrages via le pressostat et la capacité des réservoirs.
La connexion électrique doit être réalisée par un expert, en respectant les normes locales et les indications de la plaque signalétique.
Une protection électrique adaptée (interrupteur magnétothermique et différentiel ≤ 30 mA) est obligatoire.
La tension effective doit rester dans une tolérance de ±10 %.
La pompe est conforme aux normes et directives suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- NF EN 809:1998+A1:2009 (sécurité pompes rotodynamiques)
- NF EN ISO 12100:2010 (appréciation et réduction des risques)
- NF EN 50525-1:2011 (câbles électriques basse tension)
- NF EN 60529:1992/A1:2000 (degrés de protection IP)
En cas d’arrêt prolongé, il est recommandé de vider complètement le corps de pompe, le réservoir et la tuyauterie pour éviter les risques de gel.
Les opérations de maintenance doivent être réalisées par des professionnels, en utilisant des composants identiques aux pièces d’origine.
Enfin, la pompe est livrée avec un conditionnement adapté et doit être stockée dans un environnement sec et protégé.
Pour l’élimination, le produit doit être déposé dans un centre de collecte spécialisé conformément à la réglementation en vigueur.
Cette description s’appuie sur les données techniques et le manuel d’installation et d’entretien fournis, ainsi que sur les illustrations et schémas présents dans la documentation (notamment pages 1 à 9).
Cette pompe fonctionne sous une tension triphasée de 400 V avec un ampérage de 6,90 A. Son moteur bénéficie d’une protection IPX5, assurant une bonne résistance contre les projections d’eau. La température maximale du liquide pompé ne doit pas dépasser 40 °C.
Elle est adaptée à différentes conditions d’utilisation selon les matériaux des turbines :
- Température du liquide entre +5 °C et +35 °C pour turbines en Noryl ou avec diffuseurs.
- Température entre -15 °C et +90 °C pour turbines en matériaux métalliques (laiton, acier, fonte).
La température ambiante recommandée est comprise entre 5 et 40 °C. L’installation doit se faire dans des lieux bien aérés, non poussiéreux et protégés des intempéries.
Pour une installation optimale, la pompe doit être fixée avec le moteur au-dessus du corps de pompe, en prévoyant un espace suffisant pour la maintenance et le retrait. La tuyauterie d’aspiration doit être la plus courte possible, avec un tracé ascendant vers la pompe pour éviter les poches d’air et garantir un amorçage efficace. Elle doit être étanche et résistante à la dépression créée lors de l’aspiration. L’extrémité du tuyau d’aspiration doit être immergée à une profondeur au moins égale au double de son diamètre. La tuyauterie de refoulement doit comporter une soupape de rétention anti-bélier et une soupape de régulation pour ajuster débit et pression.
Le démarrage nécessite un remplissage complet du corps de pompe et du tuyau d’aspiration pour éviter le fonctionnement à sec. Des purges spécifiques permettent d’évacuer l’air dans les pompes multicellulaires verticales. Le sens de rotation doit être celui des aiguilles d’une montre vu du côté clapet. Il est conseillé d’éviter un fonctionnement prolongé avec le refoulement fermé afin de prévenir la surchauffe. Le nombre de démarrages par heure est limité selon la puissance et le type hydraulique, avec des recommandations pour réguler ces démarrages via pressostat et capacité des réservoirs.
La connexion électrique doit être réalisée par un professionnel en respectant les normes locales et les indications de la plaque signalétique. Une protection électrique adaptée (interrupteur magnétothermique et différentiel ≤ 30 mA) est obligatoire. La tension effective doit rester dans une tolérance de ±10 %.
La pompe est conforme aux normes et directives suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- NF EN 809:1998+A1:2009 (sécurité pompes rotodynamiques)
- NF EN ISO 12100:2010 (appréciation et réduction des risques)
- NF EN 50525-1:2011 (câbles électriques basse tension)
- NF EN 60529:1992/A1:2000 (degrés de protection IP)
En cas d’arrêt prolongé, il est recommandé de vider complètement le corps de pompe, le réservoir et la tuyauterie pour éviter les risques de gel. Les opérations de maintenance doivent être réalisées par des professionnels, avec des composants identiques aux pièces d’origine.
Le stockage doit se faire dans un environnement sec et protégé. Pour l’élimination, le produit doit être déposé dans un centre de collecte spécialisé conformément à la réglementation en vigueur.
- débit max : 400 L/min
- hmt max : 59,20 mètres
- pression max : 5,92 bar
- dna : 2''
- dnr : 1''1/2
- tension : 400 V
- puissance : 3,90 kW
- ampérage : 6,90 A
- température max : 40
- puissance nominale : 4,50 HP
- puissance nominale : 3,37 kW
- moteur : IPX5
- marque : renson
- référence fournisseur : 825235
La pompe doit être installée dans un lieu bien aéré, non poussiéreux et protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C. L’installation doit prévoir un espace suffisant pour la maintenance et le retrait de la pompe. Elle doit être fixée avec le moteur au-dessus du corps de pompe, en utilisant les trous prévus sur les pieds ou bases d’appui.
La tuyauterie d’aspiration doit être la plus courte possible, étanche, résistante à la dépression créée lors de l’aspiration, et présenter un tracé ascendant vers la pompe pour éviter les poches d’air qui empêcheraient l’amorçage ou provoqueraient le désamorçage. L’extrémité du tuyau d’aspiration doit être immergée à une profondeur au moins égale au double de son diamètre. Pour la tuyauterie de refoulement, il faut prévoir une soupape de rétention anti-bélier et une soupape de régulation afin d’ajuster débit et pression.
Le démarrage doit se faire après vérification que l’arbre du moteur tourne librement. Il est important d’éviter un fonctionnement prolongé avec le refoulement fermé pour ne pas provoquer de surchauffe. Le nombre de démarrages par heure est limité en fonction de la puissance et du type hydraulique, et doit être régulé notamment via le pressostat et la capacité des réservoirs.
La connexion électrique doit être réalisée par un professionnel, en respectant les normes locales et les indications de la plaque signalétique. Une protection électrique adaptée (interrupteur magnétothermique et différentiel ≤ 30 mA) est obligatoire, et la tension effective doit rester dans une tolérance de ±10 %.
En cas d’arrêt prolongé, il est recommandé de vider complètement le corps de pompe, le réservoir et la tuyauterie pour éviter les risques de gel. Les opérations de maintenance doivent être effectuées par des professionnels en utilisant des composants identiques aux pièces d’origine.
Le fonctionnement normal de la pompe est attendu dans les conditions suivantes : température du liquide entre +5 °C et +35 °C pour turbines en Noryl ou avec diffuseurs, ou entre -15 °C et +90 °C pour turbines en matériaux métalliques (laiton, acier, fonte). La température ambiante doit être comprise entre 5 et 40 °C.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les liquides compatibles avec cette pompe de surface triphasée RENSON ?
Cette pompe est conçue pour pomper de l’eau propre ainsi que des liquides chimiquement et mécaniquement non agressifs, non explosifs. Elle ne doit pas être utilisée avec des liquides corrosifs ou contenant des particules abrasives.
Quelles sont les conditions d’installation recommandées pour cette pompe ?
La pompe doit être installée dans un lieu bien aéré, non poussiéreux et protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C. Il est conseillé de prévoir un espace suffisant pour les interventions de maintenance et de fixer la pompe via les trous prévus sur les pieds/bases d’appui, avec le moteur au-dessus du corps de pompe.
Quelles sont les caractéristiques hydrauliques principales de cette pompe ?
Elle offre un débit maximal de 400 L/min, une hauteur manométrique totale (HMT) maximale de 59,20 mètres et supporte une pression maximale de 5,92 bar. Les raccordements hydrauliques sont de diamètre DN aspiration 2’’ et DN refoulement 1’’1/2.
Quelles précautions faut-il prendre pour la tuyauterie d’aspiration et de refoulement ?
La tuyauterie d’aspiration doit être la plus courte possible, étanche, résistante à la dépression et avec un tracé ascendant vers la pompe pour éviter les poches d’air. L’extrémité du tuyau doit être immergée à une profondeur au moins égale au double de son diamètre. La tuyauterie de refoulement doit comporter une soupape de rétention anti-bélier et une soupape de régulation pour ajuster le débit et la pression.
Quelles sont les contraintes électriques et de démarrage à respecter ?
La pompe fonctionne sous une tension triphasée de 400 V avec un ampérage de 6,90 A et un moteur protégé IPX5. La connexion électrique doit être réalisée par un professionnel, avec une protection adaptée (interrupteur magnétothermique et différentiel ≤ 30 mA). Le démarrage nécessite un remplissage complet du corps de pompe et du tuyau d’aspiration pour éviter le fonctionnement à sec. Le sens de rotation doit être celui des aiguilles d’une montre vu du côté clapet.
Quelles sont les limites d’utilisation liées à la température ?
La température du liquide pompé ne doit pas excéder 40 °C. Selon la matière des turbines, la plage de température d’utilisation varie : entre +5 °C et +35 °C pour les turbines en Noryl, et entre -15 °C et +90 °C pour les turbines en matériaux métalliques (laiton, acier, fonte).
Quelles sont les recommandations pour la maintenance et la conservation de la pompe ?
En cas d’arrêt prolongé, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie pour éviter les risques de gel. Les opérations de maintenance doivent être réalisées par des professionnels avec des pièces d’origine. Avant toute intervention, débrancher impérativement l’alimentation électrique.
