POMPE FORAGE 4'' 70L/MIN 6E TECHNO MOTEUR HUILE TRI 0,37KW - RENSON - 817917
Référence : U003817917
Découvrez POMPE FORAGE 4'' 70L/MIN 6E TECHNO MOTEUR HUILE TRI 0,37KW - RENSON - 817917 disponible à l'achat
- Débit élevé de 70 L/min pour une performance optimale
- Conception robuste avec moteur à huile pour durabilité
- Idéale pour des applications intensives et prolongées
- Norme d'isolation IP68 pour une protection maximale
- Diamètre compact de 4'' pour un montage facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

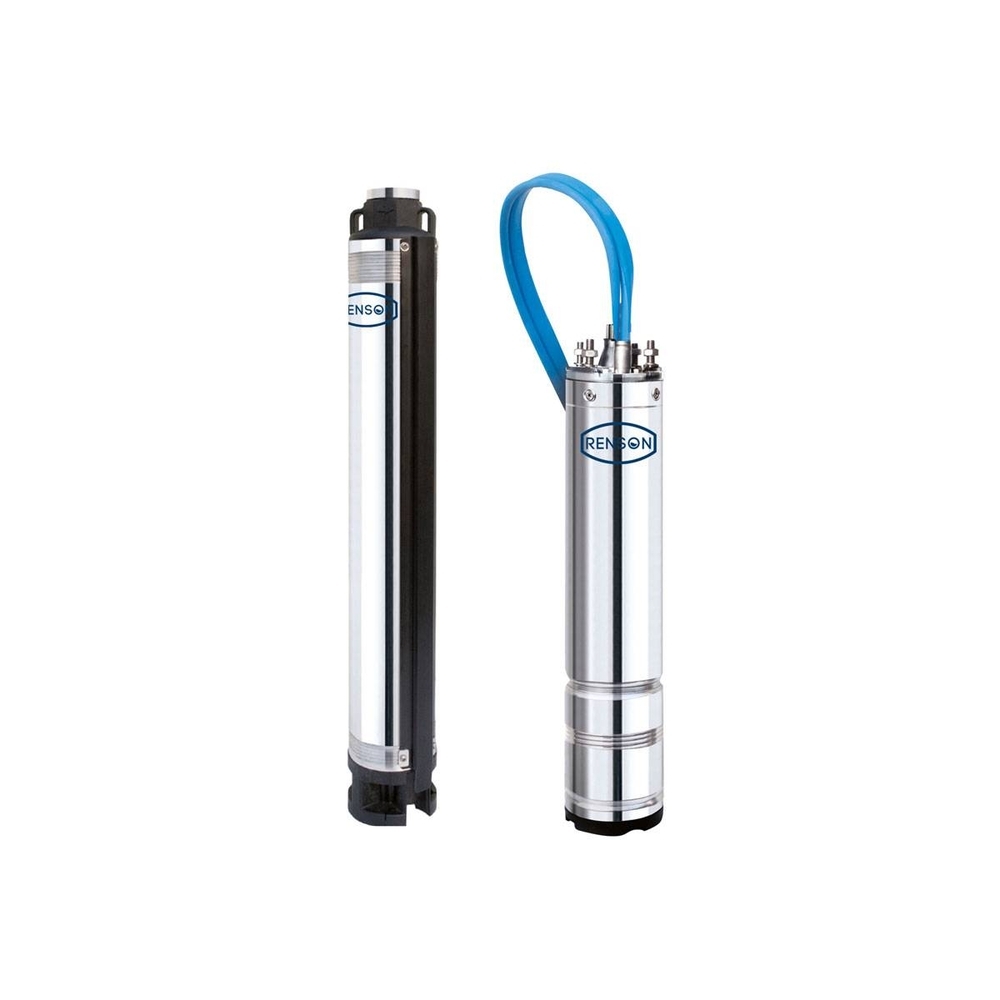

Découvrez la pompe de forage 4'' RENSON, modèle 817917, conçue pour des applications industrielles et agricoles nécessitant un fonctionnement intensif.

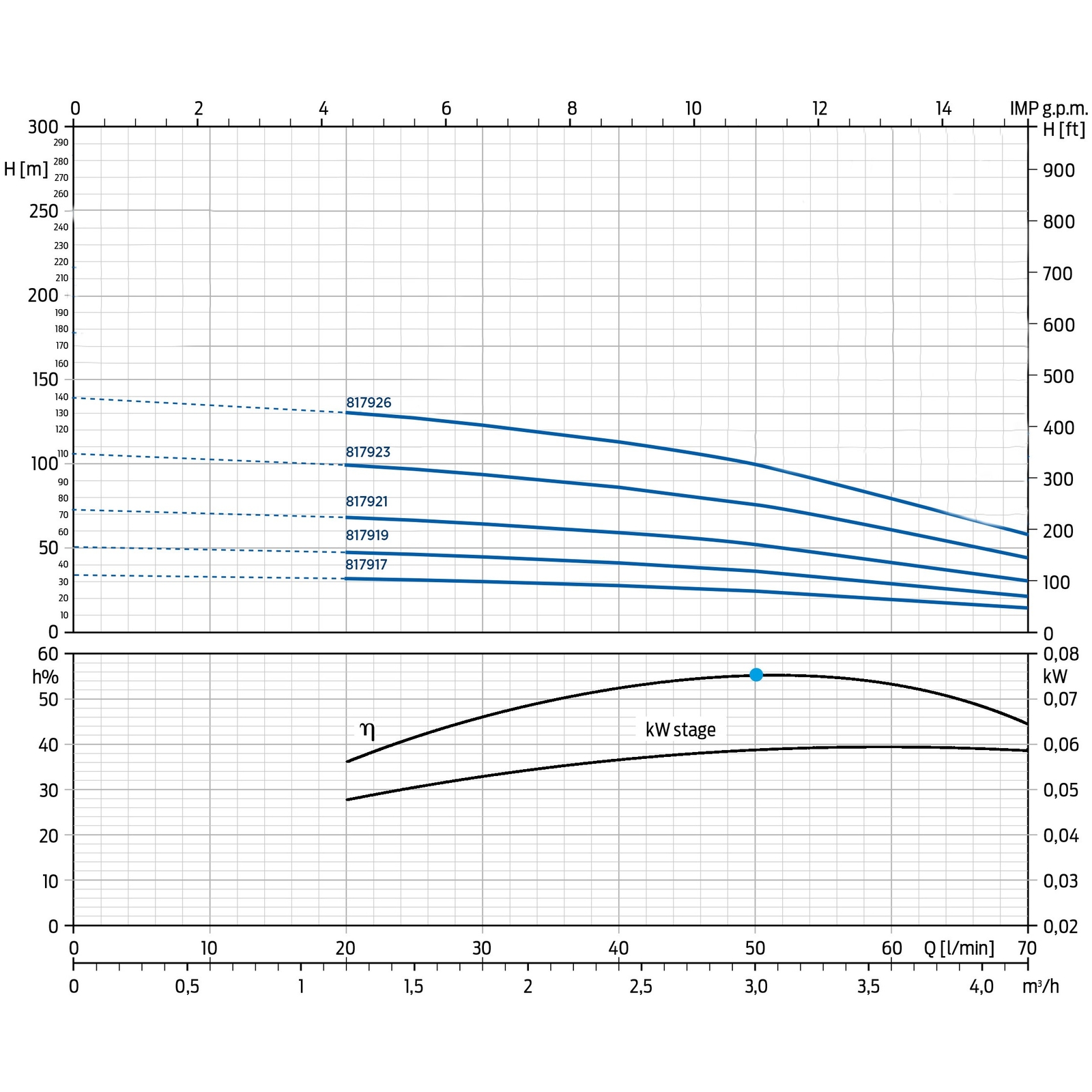

Cette pompe offre un débit maximal de 70 L/min et une hauteur manométrique totale (HMT) maximale de 33,30 mètres.
Elle est équipée d’une turbine en technopolymère, matériau reconnu pour sa résistance à la corrosion et aux coups de bélier, intégrant un clapet anti-retour pour protéger les composants hydrauliques.
La pompe comprend 6 étages et un embout également en technopolymère.
Le moteur triphasé à bain d’huile d’une puissance de 0,37 kW assure une durabilité et un rendement énergétique optimal.
Il fonctionne sous une tension de 380 V avec un ampérage de 1,70 A.
Le moteur est encapsulé et refroidi par bain d’huile diélectrique approuvé par la FDA, garantissant une protection élevée et une longue durée de vie.
Les roulements axiaux et radiaux surdimensionnés renforcent la fiabilité du moteur.
La norme d’isolation IP68 garantit une étanchéité parfaite contre l’humidité et la pénétration de poussières.
La pompe a un diamètre compact de 4 pouces (4'') et une longueur totale de 705 mm pour un poids de 10,10 kg, facilitant son installation dans des puits de petit diamètre.
Le diamètre nominal de raccordement (DNR) est de 1'' 1/4.
Conditions d’utilisation et recommandations :
- Liquide pompé : eau propre, non visqueuse, chimiquement neutre, sans matières solides ni abrasives.
- Teneur maximale en sable recommandée : 120 g/m³.
- Plage de pH de l’eau : 6,4 à 8,0.
- Température ambiante maximale : 40°C.
- Installation possible en position verticale ou horizontale.
- Profondeur maximale d’immersion : 150 mètres.
- Le moteur doit être totalement immergé sans reposer sur le fond du puits.
- Un débit minimum d’eau de 8 cm/s doit être assuré autour du moteur pour un refroidissement optimal.
- Un boîtier de contrôle est nécessaire pour le démarrage et la protection contre les surcharges, conforme à la norme EN 60474-1.
- Le sens de rotation du moteur triphasé est réversible, à vérifier lors de l’installation.
Avantages du produit :
- Fonctionnement même en présence d’eau lourdement chargée en sable.
- Rendement énergétique optimal.
- Élimination facilitée de l’air à l’intérieur de la pompe.
- Résistance élevée à la corrosion grâce aux composants en technopolymère.
- Résistance aux coups de bélier via le clapet anti-retour intégré.
- Résistance mécanique renforcée de l’arbre moteur.
- Fiable et robuste, pré-remplie avec un fluide diélectrique conforme FDA.
- Compatible avec variateur de fréquence, équipé de séparateurs de phases.
- Câble d’alimentation amovible facilitant l’entretien et l’installation.
- Supporte la présence de sable dans le puits.
Fonctionnement et maintenance :
- La pompe ne nécessite pas d’entretien programmé en conditions normales.
- Il est recommandé de contrôler régulièrement la pression, le débit et la consommation électrique.
- En cas de forte présence de sable ou d’impuretés, vérifier la bonne installation et la puissance adaptée au puits.
- Ne pas modifier ni ouvrir le moteur, qui nécessite des outils spéciaux.
Installation électrique et sécurité :
- Les connexions électriques doivent être réalisées par un professionnel.
- Un interrupteur général avec une distance d’ouverture des contacts d’au moins 3 mm et une protection par fusibles adaptés pour chaque phase sont obligatoires.
- Le moteur doit être correctement raccordé à la terre.
- L’utilisation d’un variateur de fréquence est possible en respectant les consignes spécifiques, notamment le maintien d’un débit minimum de refroidissement et la protection contre les pics de tension.
- Lors de l’alimentation par générateur, la puissance du générateur doit être au moins triple de celle de la pompe.
Conditionnement et stockage :
- La pompe doit être stockée dans son emballage d’origine, dans un lieu sec, à l’abri de la chaleur et de l’humidité.
- La température de stockage doit être comprise entre -15°C et +50°C.
Normes et certifications :
- Conforme aux directives européennes relatives aux machines (2006/42/CE).
- Protection électrique conforme aux normes EN 60947-4-1.
- Fluide diélectrique approuvé par la FDA.
Cette pompe de forage 4'' RENSON est un choix robuste et performant, adapté aux installations exigeantes nécessitant une pompe fiable, résistante aux conditions difficiles et facile à entretenir.
La construction intègre un arbre moteur en acier inoxydable surdimensionné, un clapet anti-retour intégré pour protéger la pompe des coups de bélier, ainsi qu’un filtre intégré à la bride de raccordement. Le moteur asynchrone 2 pôles est encapsulé dans un bain d'huile diélectrique approuvé par la FDA, avec des roulements axiaux et radiaux surdimensionnés pour une longévité accrue. La compensation de pression interne est assurée par un diaphragme spécial, et la pompe bénéficie d’une protection anti-sable garantissant un fonctionnement fiable même en présence de sable dans le puits.
Parmi ses avantages, cette pompe assure un rendement énergétique optimal, facilite l’élimination de l’air à l’intérieur, et supporte des conditions d’eau lourdement chargée en sable. Elle est également équipée d’un câble d’alimentation amovible pour un entretien rapide et une installation facilitée, et fonctionne de manière optimale avec un variateur de fréquence grâce à des séparateurs de phases intégrés.
Les conditions d’utilisation recommandées incluent un liquide propre, exempt de matières solides abrasives, avec une teneur maximale en sable de 120 g/m³, un pH de l’eau compris entre 6,4 et 8,0, et une température ambiante maximale de 40 °C. La pompe peut être installée verticalement ou horizontalement, avec une rotation réversible et un flux de refroidissement minimum de 8 cm/sec. Le nombre maximal de démarrages est de 150 par heure, répartis de manière homogène.
Ses dimensions sont de 705 mm de longueur pour un poids de 10,10 kg, avec un diamètre de pompe de 4’’ et un diamètre de sortie de 1” ¼ G-F. La capacité de poussée est de 1 500 N, et l’isolation est de classe F.
Cette pompe est un choix fiable, robuste et performant pour des applications nécessitant une utilisation intensive dans des environnements exigeants, notamment en présence de sable et pour des besoins industriels ou agricoles.
- débit max : 70 l/min
- hmt max : 33,30 mètres
- type de turbine : technopolymère
- nombre d'étages : 6
- type d'embout : technopolymère
- moteur requis : 0,37 kW
- type de moteur : huile
- tension : 380 V
- puissance : 0,37 kW
- ampérage : 1,70 A
- norme d'isolation : ip68
- diamètre de la pompe : 4''
- longueur : 705 mm
- poids : 10,10 kg
- utilisation : intensif
- dnr : 1''1/4
Le câble d'alimentation ne doit pas être utilisé pour soulever ou transporter la pompe. Il est recommandé de fixer ce câble tous les 3 mètres le long de la tuyauterie pour éviter tout dommage. En cas de débit du puits inférieur à celui de la pompe, il faut réduire le débit de la pompe en fermant partiellement le robinet ou remplacer la pompe par un modèle de plus faible capacité.
La pompe fonctionne avec un moteur triphasé à bain d'huile, alimenté en 380 V, et nécessite une vitesse minimale de refroidissement de 8 cm/s autour du moteur, même en conditions de débit et de fréquence minimales. Pour une utilisation avec variateur de fréquence, il faut régler ce dernier avec la tension et la fréquence indiquées sur la plaque moteur, en veillant à protéger le moteur contre les pics de tension par des filtres adaptés.
En cas de fonctionnement anormal, plusieurs vérifications sont à effectuer : contrôler l'alimentation électrique, la présence des phases, le niveau d'eau dans le puits (éviter la marche à sec), la bonne rotation du moteur (inverser deux phases si nécessaire), l'absence d'obstruction dans les tuyauteries, le bon fonctionnement du clapet anti-retour et du pressostat, ainsi que la pression interne et la capacité du réservoir. La pompe doit être débranchée avant toute intervention de maintenance ou de réparation.
La pompe ne nécessite pas d'entretien programmé en fonctionnement normal, mais il est conseillé de contrôler régulièrement la pression, le débit et la consommation électrique. En cas de présence importante de sable ou d'impuretés, il faut vérifier que la pompe est correctement dimensionnée et installée à la bonne hauteur par rapport au fond du puits.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les critères techniques essentiels à vérifier pour choisir cette pompe de forage 4'' RENSON ?
Il faut considérer le débit maximal de 70 L/min, la hauteur manométrique maximale de 33,30 mètres, ainsi que la puissance du moteur à huile de 0,37 kW. La norme d'isolation IP68 garantit une protection contre l'humidité, essentielle pour un usage en forage.
Comment la conception de cette pompe assure-t-elle une durabilité en usage intensif ?
La pompe est équipée d'un moteur à huile qui améliore sa robustesse et sa longévité. De plus, la turbine et l'embout en technopolymère contribuent à la résistance aux contraintes mécaniques et à la corrosion, adaptées à un usage prolongé.
Quels sont les avantages du diamètre compact de 4'' pour l'installation ?
Le diamètre de 4'' facilite le montage dans des forages étroits, simplifiant ainsi l'intégration sur site. Cette compacité permet également une meilleure maniabilité lors de la mise en place.
Quelles sont les caractéristiques électriques de cette pompe et leur impact sur l'installation ?
La pompe fonctionne en triphasé avec une tension de 380 V, une puissance de 0,37 kW et un ampérage de 1,70 A. Ces paramètres doivent être compatibles avec l'alimentation électrique disponible pour garantir un fonctionnement optimal.
Dans quels contextes professionnels cette pompe est-elle la plus adaptée ?
Cette pompe est conçue pour des applications nécessitant un débit élevé et une utilisation intensive, notamment dans des contextes où la protection contre l'humidité est cruciale grâce à sa norme IP68. Elle convient aux installations de forage demandant robustesse et performance.
