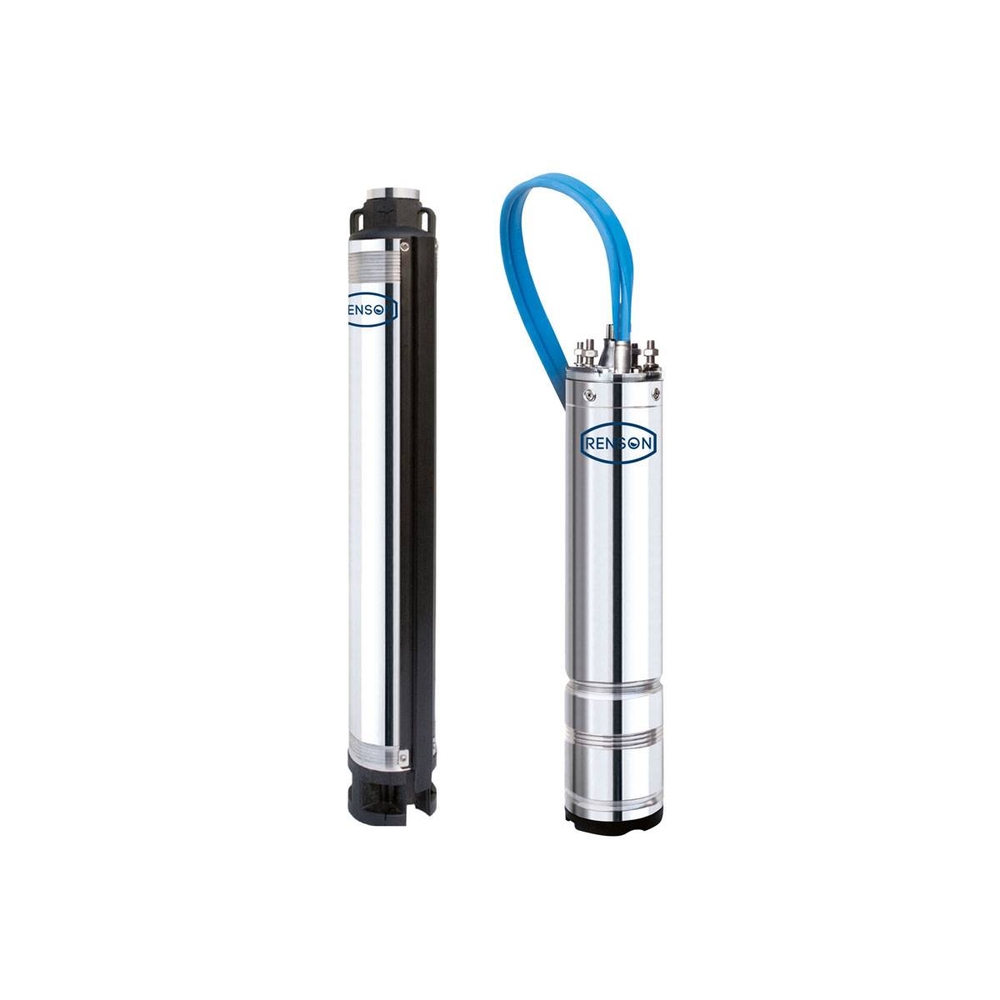

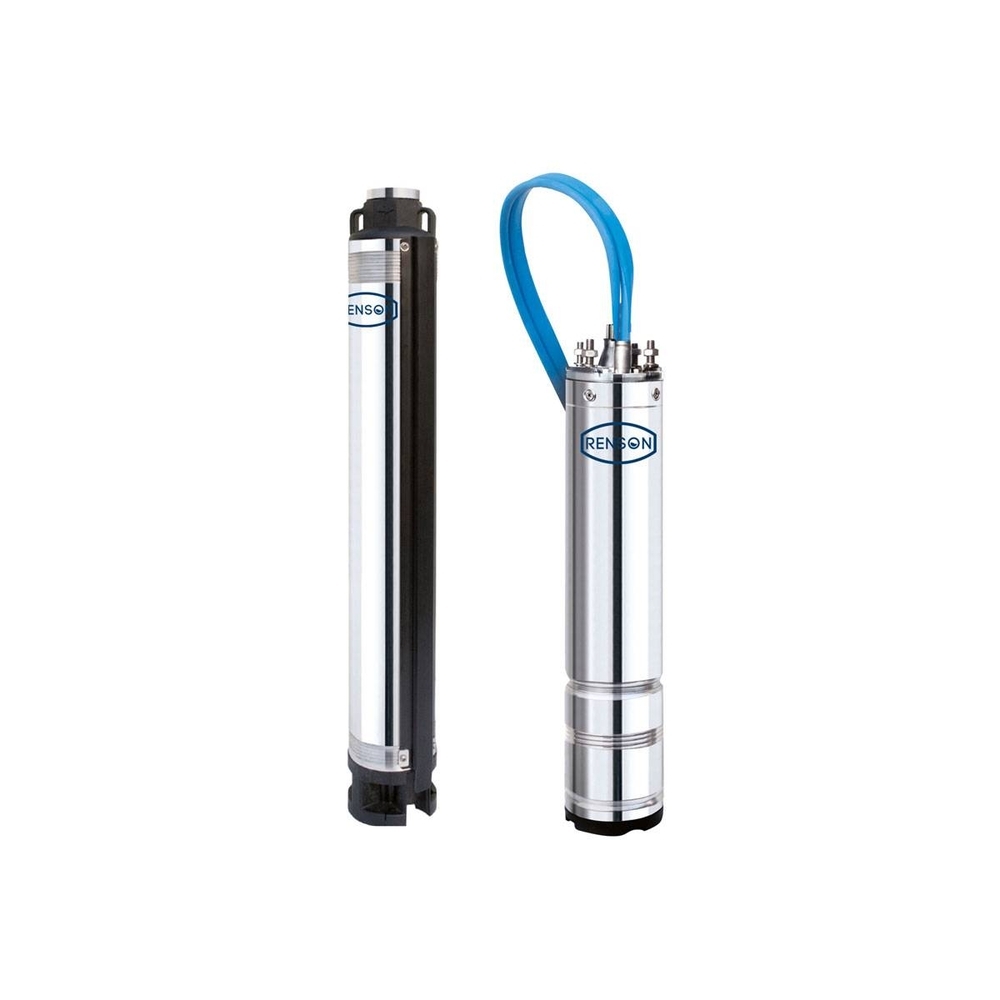

POMPE FORAGE 4'' 70L/MIN 9E TECHNO MOTEUR HUILE TRI 0,55KW - RENSON - 817919
Référence : U003817919
Découvrez POMPE FORAGE 4'' 70L/MIN 9E TECHNO MOTEUR HUILE TRI 0,55KW - RENSON - 817919 disponible à l'achat
- Débit élevé de 70 L/min pour des performances optimales
- Conception robuste avec moteur à huile pour une durabilité accrue
- Idéale pour des applications intensives et exigeantes
- Norme d'isolation IP68 pour une protection maximale
- Dimensions compactes avec un diamètre de 4 pouces
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la pompe de forage 4'' RENSON, conçue pour un usage intensif avec un débit maximal de 70 L/min et une hauteur manométrique totale (HMT) de 50 mètres.
Cette pompe est équipée d’une turbine en technopolymère, matériau offrant une excellente résistance à la corrosion et aux coups de bélier grâce à un clapet anti-retour intégré.
Elle comporte 9 étages, avec un embout également en technopolymère.
Le moteur à bain d’huile triphasé de 0,55 kW, fonctionnant sous une tension de 380 V avec un ampérage de 1,80 A, assure une puissance fiable et durable.
Le moteur est pré-rempli avec un fluide diélectrique approuvé par la FDA, garantissant robustesse et fiabilité.
La norme d’isolation IP68 garantit une protection optimale contre l’eau et les poussières, permettant une immersion jusqu’à 150 mètres de profondeur.
La pompe a un diamètre de 4 pouces (environ 98 mm avec le protège-câble) et une longueur de 814 mm pour un poids total de 11,20 kg.
Elle est conçue pour fonctionner même dans des conditions d’eau lourdement chargée en sable (jusqu’à 120 g/m³).
La pompe élimine facilement l’air à l’intérieur, ce qui améliore son rendement énergétique optimal.
Elle résiste aux contraintes mécaniques importantes, notamment grâce à un arbre moteur en acier inoxydable surdimensionné.
Son fonctionnement est optimisé en association avec un variateur de fréquence, avec des séparateurs de phases intégrés.
Le câble d’alimentation est amovible sur 1,5 mètre, facilitant l’installation et les opérations d’entretien.
Applications et conditions d’utilisation :
Cette pompe s’adresse aux usages industriels et agricoles, notamment pour le relevage, la distribution et la pressurisation d’eau propre, non agressive, non visqueuse et exemptée de matières solides abrasives.
Elle doit être installée verticalement ou horizontalement, avec un flux de refroidissement minimum de 8 cm/s autour du moteur.
La plage de pH recommandée de l’eau est comprise entre 6,4 et 8,0.
La température ambiante maximale d’utilisation est de 40° C.
La pompe nécessite un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conformément à la norme EN 60474-1.
La rotation du moteur triphasé est réversible, et la tension admissible varie entre +6% et -10% de la tension nominale.
Montage et installation :
Le moteur et la partie hydraulique doivent être assemblés horizontalement sur une surface plane, en veillant à la propreté des surfaces d’accouplement.
Le moteur doit tourner librement avant assemblage.
Un graissage sans acide et résistant à l’eau est appliqué sur les dents internes de l’accouplement.
Le câble d’alimentation doit être posé le long de la gaine externe de la pompe, protégé par un cache-câble fixé par vis.
La pompe doit être suspendue avec une corde de sécurité pour prévenir tout dommage.
Le câble d’alimentation ne doit pas être utilisé pour soulever ou transporter la pompe.
Une vanne anti-retour est recommandée sur la conduite de refoulement pour éviter les coups de bélier.
La profondeur maximale d’installation sous le niveau de l’eau est de 150 m (100 m pour la série O2).
Fonctionnement et maintenance :
La pompe ne nécessite pas de maintenance programmée.
Il est recommandé de contrôler régulièrement la pression, le débit et la consommation électrique.
En cas de présence importante de sable ou d’impuretés, il convient de vérifier que la pompe est correctement dimensionnée au débit du puits et qu’elle est installée à une hauteur adéquate du fond.
Il est interdit de modifier ou d’altérer la pompe ou ses connexions électriques.
Le moteur ne doit jamais être ouvert, sauf par des techniciens équipés d’outils spéciaux.
Les moteurs sont pré-remplis d’un fluide antigel non toxique, ne nécessitant pas de préparation avant installation.
Caractéristiques techniques principales :
- Débit maximum : 70 L/min (4,2 m³/h)
- Hauteur manométrique maximale : 50 m
- Nombre d’étages : 9
- Matériau turbine et embout : technopolymère
- Puissance moteur : 0,55 kW à bain d’huile triphasé
- Tension : 380 V
- Ampérage : 1,80 A
- Norme d’isolation : IP68
- Diamètre de la pompe : 4'' (98 mm avec protège-câble)
- Longueur : 814 mm
- Poids : 11,20 kg
- Teneur maximale en sable : 120 g/m³
- Plage de pH : 6,4 - 8,0
- Température maximale du liquide pompé : 40° C
Sécurité électrique et conseils d’utilisation :
Le raccordement électrique doit être réalisé par un technicien qualifié.
Un interrupteur général avec une séparation des contacts d’au moins 3 mm et un fusible adapté par phase doivent être installés.
La pompe doit être mise à la terre conformément aux normes IEC 364-5-54 et EN 60034-1.
Avant le démarrage, il faut purger la conduite de refoulement pour évacuer l’air.
La pompe doit être utilisée avec une protection contre les surtensions et un dispositif d’arrêt d’urgence.
Utilisation avec variateur de fréquence :
Le moteur doit être protégé contre les pics de tension par des filtres conformes à la norme EN60034.
La fréquence porteuse doit être réglée au minimum à 2 kHz pour réduire les contraintes.
Le variateur doit être configuré avec la tension et la fréquence indiquées sur la plaque moteur.
Un flux de refroidissement d’au moins 8 cm/s doit être maintenu autour du moteur, même à faible débit.
Recommandations environnementales :
Les produits en fin de vie ne doivent pas être jetés avec les déchets ménagers.
Ils doivent être collectés et recyclés selon les réglementations locales en vigueur.
En résumé, la pompe de forage 4'' RENSON est une solution robuste, performante et adaptée à des applications exigeantes, offrant une grande fiabilité grâce à ses matériaux de qualité, son moteur à bain d’huile et ses protections avancées.
Cette pompe fonctionne même dans des conditions d’eau lourdement chargée en sable, avec une teneur maximale recommandée de 120 g/m³. Elle assure un rendement énergétique optimal et facilite l’élimination de l’air à l’intérieur grâce à sa conception. Le clapet anti-retour intégré au corps de refoulement résiste aux coups de bélier, tandis que l’arbre moteur en acier inoxydable surdimensionné assure une grande robustesse et résistance au couple mécanique. Le moteur est pré-rempli avec un fluide diélectrique approuvé par la FDA pour garantir fiabilité et durabilité.
La construction intègre des matériaux techniques : turbines, diffuseurs, boîtiers d’étage, inserts de guidage, corps de refoulement, bride de raccordement et anneaux flottants en technopolymère. Le moteur asynchrone 2 pôles est encapsulé dans un bain d’huile diélectrique avec stator rebobinable et rotor noyé, et les roulements axiaux et radiaux surdimensionnés assurent une longue durée de vie. La compensation de pression est assurée par un diaphragme spécial, et la protection anti-sable garantit un fonctionnement optimal.
Cette pompe peut être installée verticalement ou horizontalement, avec une profondeur maximale d’immersion de 150 m. Elle nécessite un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conforme à la norme EN 60474-1. La rotation est réversible, avec un flux de refroidissement minimum de 8 cm/sec et un nombre maximal de démarrages de 150 par heure, répartis de manière équilibrée. Le diamètre de sortie est de 1” ¼ G-F, avec un diamètre total maximal de 98 mm (protège câble inclus). Le câble d’alimentation est amovible sur 1,5 mètre pour faciliter l’installation et les opérations d’entretien.
Les applications principales concernent les usages industriels et agricoles, notamment en hydraulique avec moteur à bain d’huile. Le liquide pompé doit être propre, non abrasif, non visqueux, chimiquement neutre, avec un pH compris entre 6,4 et 8,0 et une température ambiante maximale de 40°C.
Les dimensions de la pompe sont de 814 mm de longueur pour un poids de 11,20 kg. Elle dispose d’une capacité de poussée de 1 500 N et d’une isolation de classe F.
Les avantages produits incluent :
- Fonctionnement fiable dans des eaux chargées en sable
- Rendement énergétique optimal
- Élimination facilitée de l’air à l’intérieur de la pompe
- Résistance à la corrosion et aux coups de bélier
- Robustesse mécanique et fiabilité grâce à un fluide diélectrique approuvé
- Compatibilité avec variateur de fréquence via séparateurs de phases
- Installation et maintenance facilitées grâce au câble d’alimentation amovible
Cette pompe allie robustesse, performance et durabilité, adaptée aux conditions d’utilisation exigeantes.
- débit max : 70 l/min
- hauteur manométrique maximale : 50 mètres
- type de turbine : technopolymère
- nombre d'étages : 9
- type d'embout : technopolymère
- moteur requis : 0,55 kW
- type de moteur : huile
- tension : 380 V
- puissance : 0,55 kW
- ampérage : 1,80 A
- norme d'isolation : IP68
- diamètre de la pompe : 4''
- longueur : 814 mm
- poids : 11,20 kg
- utilisation : intensif
- diamètre nominal de raccordement (DNR) : 1''1/4
Le raccordement électrique doit être réalisé par un technicien. La pompe nécessite un boîtier de contrôle pour le démarrage et la protection contre les surcharges. Un interrupteur général avec une distance minimale de 3 mm entre contacts et un fusible adapté pour chaque phase doivent être installés. Le câble d’alimentation, amovible sur 1,5 mètre, ne doit pas être utilisé pour soulever ou transporter la pompe. En cas de longue période d'inutilisation, il est recommandé de débrancher la pompe du réseau électrique.
La pompe fonctionne même dans des eaux lourdement chargées en sable, avec une teneur maximale recommandée de 120 g/m³. Le liquide pompé doit être propre, exempt de matières solides et abrasives, non visqueux, chimiquement neutre, avec un pH compris entre 6,4 et 8,0, et une température maximale de 40 °C.
Lorsque la capacité du puits est inférieure au débit de la pompe, il est nécessaire de réduire le débit de la pompe en fermant partiellement la vanne d’alimentation ou de remplacer la pompe par un modèle de capacité inférieure.
Le sens de rotation du moteur triphasé doit être vérifié après raccordement électrique en mesurant le débit et la pression, puis en inversant deux phases pour confirmer la bonne rotation correspondant au meilleur rendement.
La pompe est équipée d’un clapet anti-retour intégré au corps de refoulement pour éviter les coups de bélier. Elle doit être fixée solidement avec une corde de sécurité afin d’éviter toute chute accidentelle dans le puits.
En cas de fonctionnement non conforme, plusieurs points doivent être vérifiés : alimentation électrique correcte avec toutes les phases présentes, absence de surcharge thermique (réinitialisable par coupure d’alimentation pendant au moins 15 minutes), niveau d’eau suffisant dans le puits pour éviter le fonctionnement à sec, absence d’obstruction ou de dépôt dans la pompe ou les tuyauteries, bon fonctionnement du clapet anti-retour, absence de fuites dans le système, pression correcte dans le réservoir, et positionnement adéquat des sondes de protection contre la marche à sec.
La pompe ne nécessite pas d’entretien programmé, mais il est conseillé de contrôler régulièrement la pression, le débit et la consommation électrique pour garantir un fonctionnement optimal. En cas de présence importante de sable ou d’impuretés, vérifier que la pompe est installée à la bonne hauteur dans le puits et que ses caractéristiques correspondent à la capacité maximale du forage.
Enfin, la pompe peut être utilisée avec un variateur de fréquence en respectant certaines conditions : maintenir un flux de refroidissement d’au moins 8 cm/s autour du moteur, protéger le moteur contre les pics de tension avec des filtres adaptés, régler la fréquence porteuse au minimum (≥ 2 kHz), et régler la rampe de démarrage et d’arrêt à moins d’une seconde. Le variateur doit être configuré avec la tension et la fréquence indiquées sur la plaque moteur.
En résumé, l’utilisation de la pompe RENSON implique une installation soignée en immersion, un raccordement électrique conforme, une vérification du sens de rotation, un contrôle des conditions d’eau pompée, une fixation sécurisée, et une maintenance préventive basée sur le contrôle des paramètres de fonctionnement.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les avantages techniques de la pompe de forage 4'' RENSON ?
Cette pompe offre un débit maximal de 70 L/min et une hauteur manométrique totale de 50 mètres. Elle est équipée d’une turbine en technopolymère et d’un moteur à huile de 0,55 kW, garantissant une performance adaptée aux utilisations intensives.
Quelle protection offre la pompe contre les infiltrations d’eau ?
La pompe respecte la norme d’isolation IP68, assurant une étanchéité complète pour une immersion prolongée, ce qui est essentiel pour un usage en forage.
Quelles sont les dimensions et le poids de la pompe ?
Le diamètre de la pompe est de 4 pouces avec une longueur de 814 mm. Son poids est de 11,20 kg, ce qui facilite son installation et sa manipulation sur chantier.
Quel type de moteur est utilisé et quelles sont ses caractéristiques électriques ?
La pompe est équipée d’un moteur à huile triphasé de 0,55 kW fonctionnant sous une tension de 380 V avec un ampérage de 1,80 A, conçu pour une durabilité accrue en usage intensif.
Quels matériaux composent les éléments clés de la pompe ?
La turbine et l’embout sont en technopolymère, un matériau robuste et adapté aux contraintes du forage, contribuant à la longévité de la pompe.
