POMPE HORIZONTALE 220L/MIN 380V 2,2KW EN INOX - RENSON - 815299
Référence : U003815299
Découvrez POMPE HORIZONTALE 220L/MIN 380V 2,2KW EN INOX - RENSON - 815299 disponible à l'achat
- Pompe auto-amorçante en acier inoxydable AISI 316.
- Moteurs haut rendement avec réversibilité de débit.
- Construction robuste, résistante à la corrosion.
- Facilité d'entretien grâce à un design simplifié.
- Capacité d'auto-amorçage jusqu'à 6 m.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cette pompe horizontale auto-amorçante est conçue en acier inoxydable AISI 316 d’une épaisseur de 3 mm, garantissant une grande résistance mécanique et à la corrosion, ainsi qu’une durabilité accrue dans le temps.
Elle est adaptée au traitement de liquides volatils contenant des gaz dissous, à haute température (jusqu’à 110°C) et à viscosité moyenne, tels que le lait, les sirops, l’huile ou les gels.
La pompe est prévue pour un usage intensif et est équipée d’un moteur à haut rendement fonctionnant en service continu à 1400 tr/min, avec une puissance de 2,2 kW sous une tension de 380 V.
Elle dispose d’une fonction standard de réversibilité du débit, permettant d’inverser le sens de rotation et donc le sens d’écoulement.

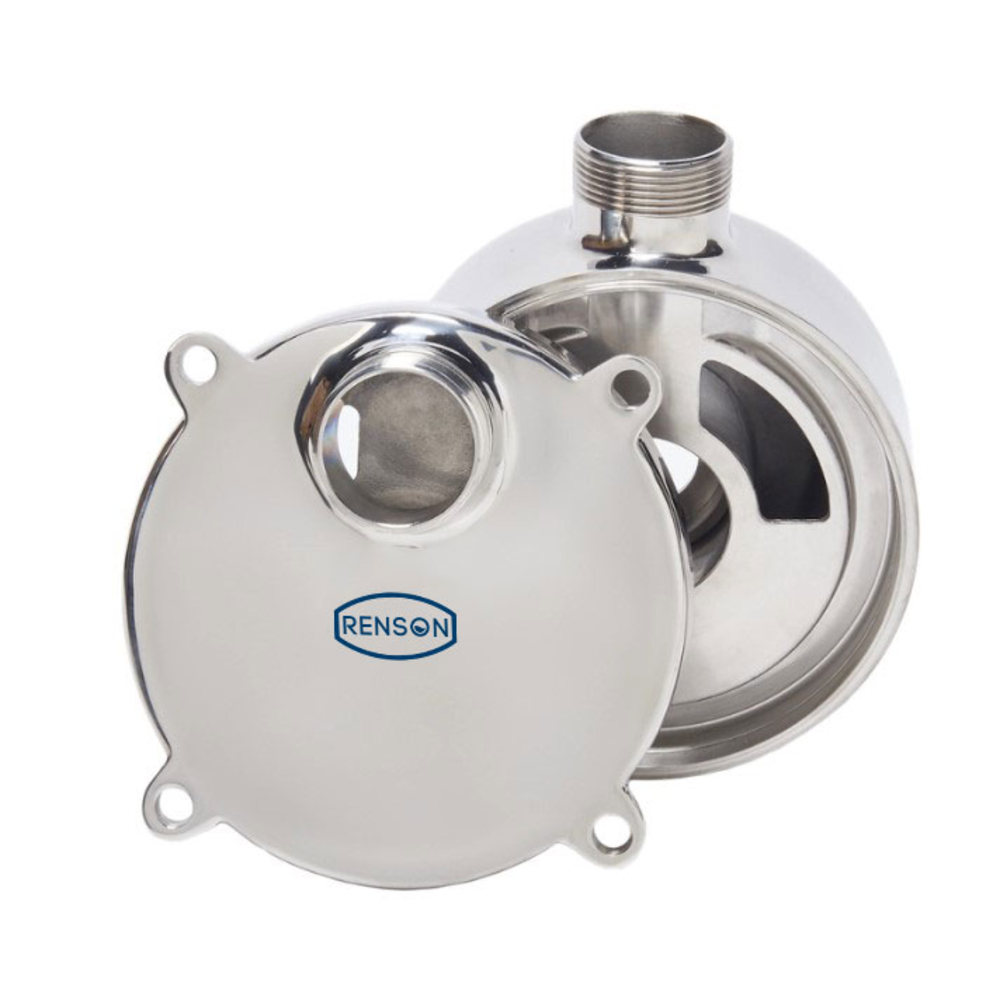

Son corps de pompe robuste est construit avec des matériaux de haute qualité : corps latéral d’éjection, roue et corps côté aspiration en acier inoxydable AISI 316, garniture mécanique avec partie fixe en céramique FPM et partie tournante en graphite FPM.
La pompe bénéficie d’un indice de protection IP 55, assurant une bonne protection contre les poussières et projections d’eau.
Elle est montée sur un chariot en acier inoxydable facilitant sa maniabilité et son transport.
Du point de vue technique, la pompe offre un débit maximal de 220 litres par minute avec une hauteur manométrique totale (HMT) pouvant atteindre 25 mètres.
Ses dimensions sont les suivantes : longueur 520 mm, largeur 320 mm, hauteur 300 mm.
Les raccordements d’aspiration et de refoulement sont de diamètre 2 pouces (DN 2").
Le courant absorbé est de 4,5 A.
En termes d’utilisation, cette pompe permet un auto-amorçage jusqu’à 6 mètres et doit être installée en respectant le sens de rotation indiqué.
Elle peut traiter des liquides à une pression maximale de 5 bars.
Il est recommandé d’éviter le pompage de liquides fortement corrosifs pour l’acier inoxydable, tels que certains acides (chlorhydrique, fluorhydrique, sulfurique, etc.) afin de préserver l’intégrité de la pompe.
Pour garantir une hygiène optimale, la pompe et l’installation doivent être vidées et lavées après chaque utilisation.
La conception simplifiée facilite le démontage pour le nettoyage et l’entretien, notamment le remplacement des garnitures mécaniques et de la roue.
La pompe ne doit jamais être démarrée sans que le corps de pompe ait été correctement remonté et bloqué.
Des précautions particulières sont à prendre lors du traitement de liquides agressifs, notamment en portant des gants de protection appropriés.
Enfin, la pompe produit un niveau sonore mesuré à 84,1 dBA en fonctionnement à goulot libre, avec une hauteur d’élévation de 2 mètres.

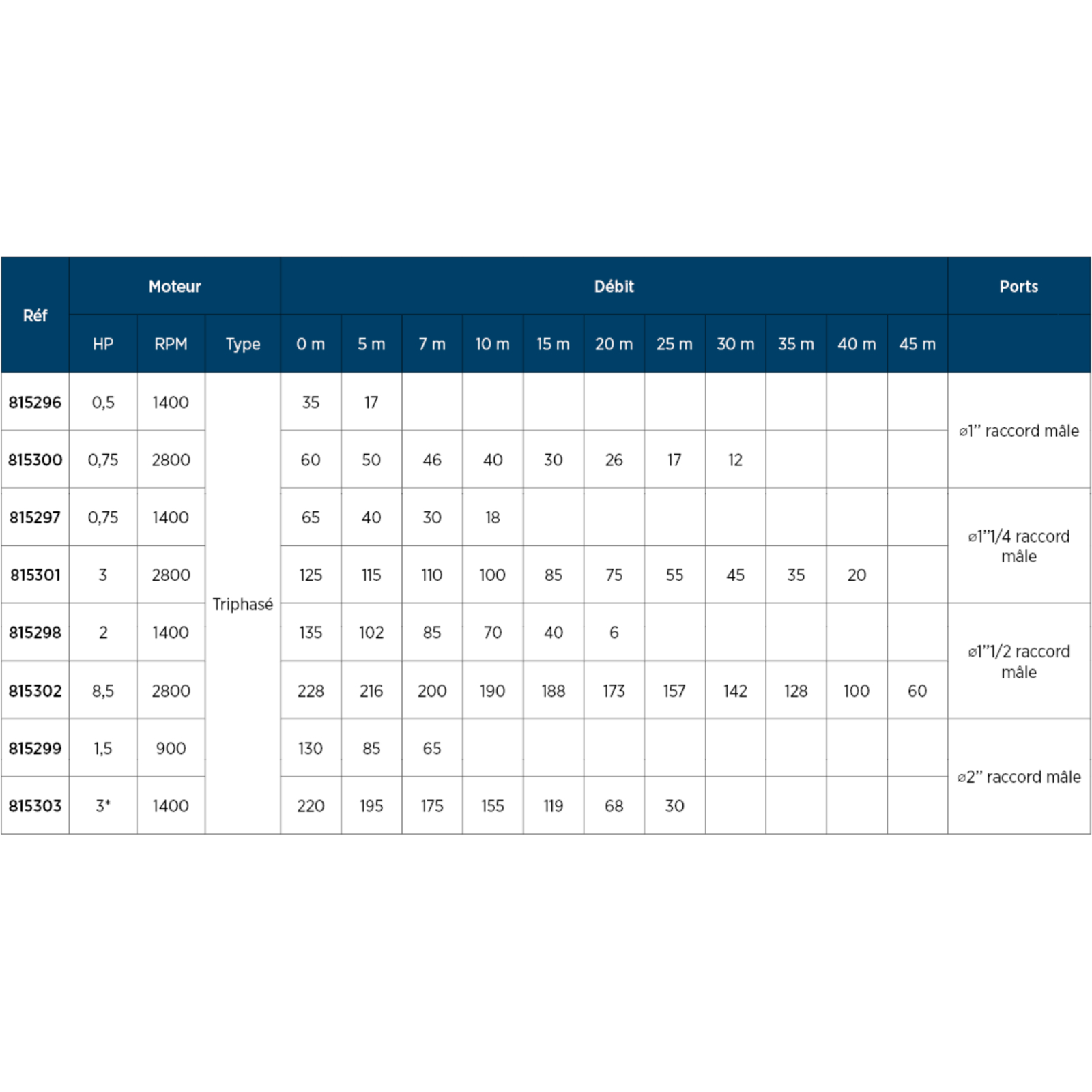

Elle est compatible avec les moteurs triphasés à 2800 tr/min pour des puissances allant de 4 à 7,5 HP selon les modèles de la gamme.
Elle dispose d’un corps de pompe épais garantissant une grande résistance mécanique et à la corrosion, assurant ainsi une durabilité prolongée. La robustesse est renforcée par une protection IP 55, une garniture mécanique avec élastomères FPM, et une roue moulée en acier inoxydable AISI 316. La conception facilite le démontage pour le nettoyage et l’entretien, avec une réversibilité totale de l’écoulement. Elle est également équipée d’un chariot en acier inoxydable.
Cette pompe permet un auto-amorçage jusqu’à 6 mètres, dispose d’un inverseur de sens de rotation, et peut traiter des liquides jusqu’à une température maximale de 110°C.
Caractéristiques techniques :
- Débit maximal : 220 l/min
- Hauteur manométrique totale (HMT) maximale : 25 mètres
- Tension : 380 V
- Puissance : 2,20 kW
- Vitesse : 1400 tr/min
- Ampérage : 4,5 A
- Dimensions : longueur 520 mm, largeur 320 mm, hauteur 300 mm
- Diamètre raccord aspiration (DNA) : 2 pouces
- Diamètre raccord refoulement (DNR) : 2 pouces
- Modèle : MX200
Construction détaillée :
- Corps latéral d’éjection en acier inoxydable AISI 316
- Partie fixe de la garniture mécanique en céramique FPM
- Partie tournante de la garniture mécanique en graphite FPM
- Roue en acier inoxydable AISI 316
- Corps côté aspiration en acier inoxydable AISI 316
Cette pompe allie performance, robustesse et facilité d’entretien, adaptée aux applications industrielles nécessitant un traitement fiable de liquides variés à haute température et contenant des gaz dissous.
- débit max : 220 l/min
- hauteur manométrique totale (hmt) max : 25 mètres
- tension : 380 V
- puissance : 2,20 kW
- vitesse de rotation : 1400 tr/min
- longueur : 520 mm
- largeur : 320 mm
- diamètre raccord refoulement (dnr) : 2"
- diamètre raccord aspiration (dna) : 2"
- hauteur : 300 mm
- modèle : MX
- courant absorbé : 4,50 A
- corps de pompe en acier inoxydable AISI 316 épaisseur 3 mm
- garniture mécanique partie fixe en céramique FPM
- garniture mécanique partie tournante en graphite FPM
- roue en acier inoxydable AISI 316
- indice de protection : ip 55
- auto-amorçage jusqu’à 6 m
- température maximale du liquide : 110 °C
La pompe peut traiter des liquides volatils, contenant des gaz dissous, à haute température (jusqu’à 100-110 °C selon les documents) et à viscosité moyenne (exemples : lait, sirops, huile, gel). Elle est utilisée dans des contextes industriels nécessitant un usage intensif.
Le positionnement du chariot doit être stable et en plan pour éviter les vibrations. Les raccordements électriques doivent être effectués par du personnel qualifié si la pompe est livrée sans interrupteur, câble ou fiche.
En cas de traitement de liquides agressifs, il est conseillé de prendre des précautions spécifiques. Après chaque utilisation, la pompe et l’installation doivent être vidées et lavées pour garantir une hygiène adaptée.
En cas de dysfonctionnement lié à une perte d’étanchéité mécanique ou à un mauvais fonctionnement de la couronne mobile, il faut couper l’alimentation électrique, vérifier l’absence de résidus dans la pompe, puis démonter et remplacer les pièces défectueuses selon les instructions de démontage et remontage fournies. Il est interdit de démarrer la pompe avant d’avoir complètement remonté et bloqué le corps de pompe.
Le rendement attendu est un auto-amorçage jusqu’à 6 mètres, un débit réversible, et un fonctionnement continu avec un moteur à haut rendement. Les surfaces du corps de pompe et du moteur peuvent atteindre des températures jusqu’à 100 °C pendant l’usage.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les liquides compatibles avec cette pompe inox horizontale ?
Cette pompe est conçue pour traiter des liquides volatils contenant des gaz dissous, à haute température (jusqu'à 110 °C) et à viscosité moyenne, tels que le lait, les sirops, l'huile ou le gel. Elle est adaptée à un usage intensif industriel.
Quelle est la capacité d’auto-amorçage de cette pompe et comment fonctionne-t-elle ?
La pompe assure un auto-amorçage jusqu’à 6 mètres. Elle aspire avec une tubulure vide et sans soupape de pied jusqu’à 5 mètres. Pour amorcer la pompe, il suffit de remplir le corps de pompe par l’un des deux goulots. Lorsque la pompe s’arrête, le corps reste plein, ce qui permet un auto-amorçage successif.
Quelles sont les caractéristiques techniques principales de cette pompe ?
La pompe dispose d’un débit maximal de 220 l/min et d’une hauteur manométrique totale maximale de 25 mètres. Elle fonctionne sous une tension de 380 V avec une puissance de 2,2 kW à 1400 tr/min. Les raccordements d’aspiration et de refoulement sont de 2 pouces.
Quels matériaux garantissent la robustesse et la résistance à la corrosion de cette pompe ?
Le corps de la pompe, la roue et les parties d’aspiration et d’éjection sont en acier inoxydable AISI 316 d’une épaisseur de 3 mm, assurant une grande résistance mécanique et à la corrosion. La garniture mécanique utilise des élastomères FPM, avec une partie fixe en céramique et une partie tournante en graphite.
Quelles sont les précautions à prendre en cas de traitement de liquides agressifs ou corrosifs ?
Il est conseillé d’éviter le pompage de liquides à haut risque de corrosion pour l’acier inoxydable utilisé, tels que certains acides (chlorhydrique, fluorhydrique, sulfurique, etc.). En cas de traitement de liquides agressifs, il faut prendre des précautions spécifiques et veiller à vider et laver la pompe et l’installation après chaque utilisation pour garantir une hygiène adaptée.
Comment vérifier et intervenir en cas de dysfonctionnement lié à l’étanchéité de la pompe ?
En cas de perte d’étanchéité mécanique ou de dysfonctionnement de la couronne mobile, il faut couper l’alimentation électrique, vérifier l’absence de résidus dans la pompe, puis démonter la pompe selon les instructions. Le démontage et le remontage doivent être réalisés avec soin, en respectant l’ordre et en vérifiant la bonne position des joints et des pièces d’étanchéité.
Comment assurer la stabilité et la sécurité lors de l’installation de la pompe ?
Le chariot en acier inoxydable doit être positionné sur un plan stable pour éviter les vibrations. Le sens de rotation du moteur doit être vérifié via la flèche sur le couvre-hélice. Les raccordements électriques doivent être réalisés par un personnel qualifié si la pompe est livrée sans interrupteur, câble ou fiche.
