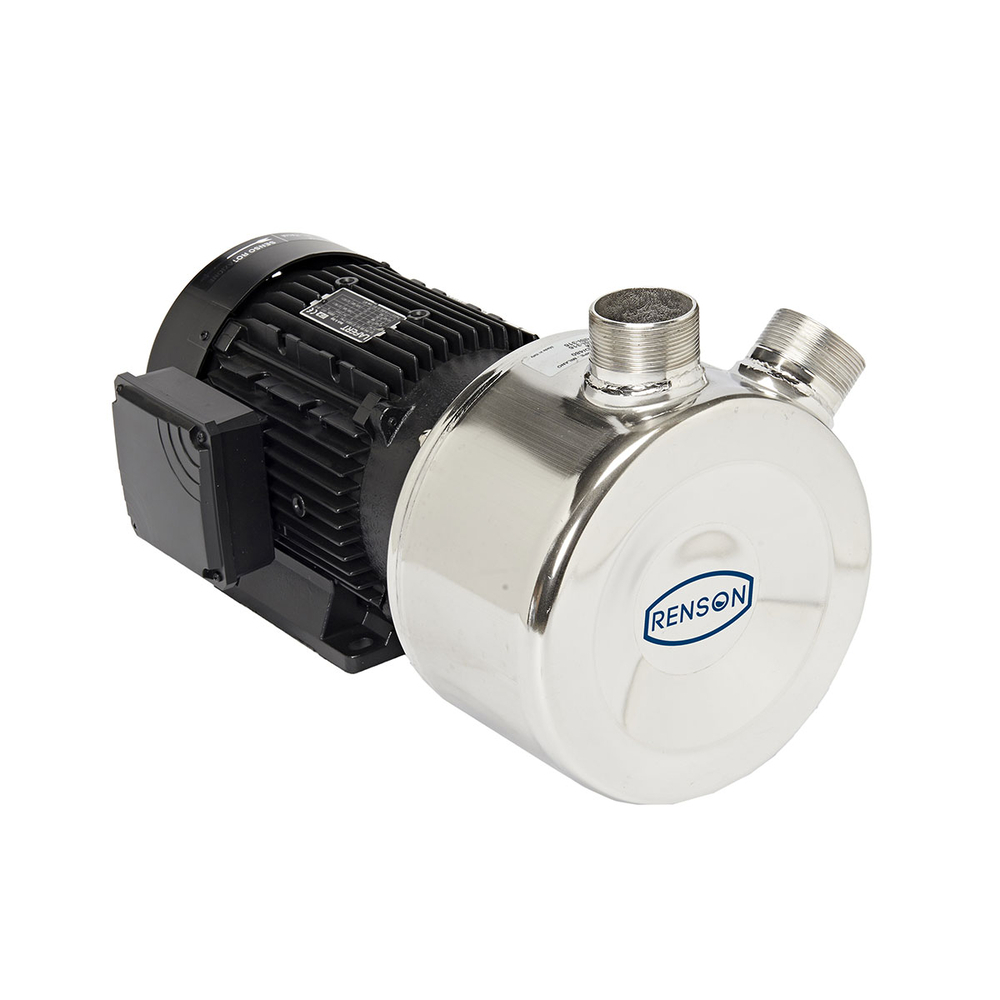

POMPE HORIZONTALE 750 L/MIN 380V 5,5KW EN INOX - RENSON - 815292
Référence : U003815292
Découvrez POMPE HORIZONTALE 750 L/MIN 380V 5,5KW EN INOX - RENSON - 815292 disponible à l'achat
- Pompe auto-amorçante en acier inoxydable AISI 316
- Débit maximum de 750 L/min pour un usage intensif
- Moteur haut rendement à 2800 tr/min, avec réversibilité
- Roue ouverte adaptée aux liquides sales et particules
- Facilité de démontage pour nettoyage et entretien rapide
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cette pompe horizontale auto-amorçante en acier inoxydable AISI 316 est conçue pour un usage intensif et le traitement de liquides volatils, même en présence de gaz dissous et à haute température, jusqu’à 110°C.
Elle est équipée d’une roue ouverte entièrement en acier inoxydable, adaptée au pompage de liquides sales ou contenant des particules en suspension.
Le corps de pompe est épais (3 mm) garantissant une grande résistance mécanique et à la corrosion, assurant ainsi une durabilité prolongée.
Le moteur à haut rendement fonctionne en service continu à 2800 tr/min et dispose d’une fonction de réversibilité du débit en standard, permettant l’inversion du sens de rotation.
La pompe peut s’auto-amorcer jusqu’à une profondeur maximale de 5 mètres.
Elle est facile à démonter, facilitant ainsi le nettoyage et le remplacement de la garniture mécanique et de la roue.
Sa conception simple permet une réversibilité totale de l’écoulement.
En termes de construction, les composants suivants sont en acier inoxydable AISI 316 : le corps latéral d’éjection, le corps côté aspiration, la roue et la plaque d’étanchéité.
La garniture mécanique est composée d’une partie fixe en céramique FPM et d’une partie tournante en graphite FPM.
Les caractéristiques techniques principales sont :
- Modèle : QUAD480-1
- Puissance : 5,50 kW
- Tension : 380 V triphasé
- Ampérage : 11 A
- Débit maximum : 750 L/min
- Pression de service maximale : 4 bar
- Diamètre des raccords d’aspiration et de refoulement : 2 pouces (DN 50)
- Dimensions : longueur 515 mm, largeur 240 mm, hauteur 400 mm
- Poids : 40 kg
Le cadre d’utilisation prévoit un auto-amorçage jusqu’à 5 mètres, une température maximale du liquide de 110°C et la possibilité d’inverser le sens de rotation.
La pompe est adaptée pour des débits jusqu’à 45 m³/h et une hauteur d’élévation maximale de 25 mètres.
Elle peut traiter des liquides inflammables sous réserve d’utiliser des moteurs spécifiques antidéflagrants.
Il est recommandé de ne pas pomper des liquides très corrosifs pour l’acier inoxydable, tels que certains acides forts ou ammoniac.
Pour garantir une hygiène optimale, la pompe et l’installation doivent être vidées et lavées après chaque utilisation.
L’entretien est facilité par la possibilité de démonter entièrement la pompe.
Le remplacement des garnitures mécaniques et de la roue s’effectue facilement en suivant les instructions spécifiques.
Il est impératif de couper l’alimentation électrique avant toute intervention.
Cette pompe offre ainsi une solution robuste, performante et facile à entretenir pour le pompage de liquides variés, y compris ceux contenant des particules en suspension ou à haute température.
Le corps de la pompe est robuste et résistant à la corrosion, garantissant une grande durabilité. La simplicité de construction permet un démontage facile pour le nettoyage et l’entretien, notamment pour le remplacement de la garniture mécanique et de la roue. La garniture mécanique est composée d’une partie fixe en céramique FPM et d’une partie tournante en graphite FPM.
Caractéristiques techniques principales :
- Modèle : QUAD480-1
- Débit maximal : 750 L/min
- Pression de service maximale : 4 bar
- Diamètre raccords aspiration et refoulement (DNR/DNA) : 2 pouces
- Dimensions : longueur 515 mm, largeur 240 mm, hauteur 400 mm
- Poids : 40 kg
Construction détaillée :
- Corps latéral d’éjection, corps côté aspiration, roue et plaque d’étanchéité en acier inoxydable AISI 316
- Garniture mécanique avec composants en céramique et graphite FPM
Cette pompe est adaptée pour des applications nécessitant un traitement de liquides volatils avec gaz dissous, ainsi que pour des liquides à haute température et contenant des particules. Elle est particulièrement recommandée pour un usage intensif grâce à ses performances élevées et sa robustesse.
- modèle : QUAD480-1
- vitesse de rotation du moteur : 2800 tours/minute
- ampérage : 11 A
- tension : 380 V
- débit max : 750 L/min
- puissance : 5,50 kW
- pression de service max : 4 bar
- diamètre raccord aspiration (DNA) : 2 "
- diamètre raccord refoulement (DNR) : 2 "
- longueur : 515 mm
- largeur : 240 mm
- hauteur : 400 mm
- poids : 40 kg
- corps latéral d’éjection en acier inoxydable AISI 316
- partie fixe de la garniture mécanique en céramique FPM
- partie tournante de la garniture mécanique en graphite FPM
- roue en acier inoxydable AISI 316
- corps côté aspiration en acier inoxydable AISI 316
- plaque d’étanchéité en acier inoxydable AISI 316
Cette pompe fonctionne en aspirant et en refoulant des liquides, y compris des liquides volatils, sales ou contenant des particules en suspension, ainsi que des liquides à haute température jusqu’à 110 °C. Elle est adaptée à un usage intensif et peut inverser le sens de rotation pour réversibilité du débit.
L’utilisation doit être conforme aux limites suivantes : ne pas traiter de liquides à température supérieure à 100 °C ni à une pression supérieure à 5 bar. En cas de traitement de liquides inflammables dans des zones à risque d’explosion, des moteurs spécifiques doivent être employés.
La pompe doit être installée sur une surface plane assurant sa stabilité, notamment en cas de présence d’un chariot. Les raccordements électriques doivent être réalisés par un personnel qualifié.
En cas de dysfonctionnement lié à une perte d’étanchéité ou à une rupture de la couronne mobile, il faut couper l’alimentation électrique avant toute intervention, vérifier que le corps de pompe et les manchons soient vidés de tout liquide, puis procéder au démontage complet pour nettoyage ou remplacement des pièces concernées. Le remontage doit être effectué dans l’ordre inverse, en s’assurant que tous les joints soient correctement positionnés.
Après chaque utilisation, la pompe et l’installation doivent être vidées et lavées pour garantir une hygiène adaptée.
Le niveau sonore produit varie en fonction de la hauteur d’élévation, avec une pression acoustique mesurée à 84,1 dBA pour un goulot libre et 73,1 dBA en fonctionnement maximal (voir tableau page 5 du manuel).
Ainsi, la pompe permet d’obtenir un débit continu et un auto-amorçage fiable jusqu’à 5 mètres de profondeur, avec possibilité d’inverser le sens de circulation du liquide pour répondre aux besoins d’utilisation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les matériaux utilisés pour la construction de la pompe ?
La pompe est construite en acier inoxydable AISI 316 d’une épaisseur de 3 mm pour le corps, la roue, le corps côté aspiration et la plaque d’étanchéité. La garniture mécanique se compose d’une partie fixe en céramique FPM et d’une partie tournante en graphite FPM.
Quelle est la capacité d’auto-amorçage de cette pompe ?
Cette pompe est auto-amorçante jusqu’à une profondeur maximale de 5 mètres, ce qui permet un amorçage fiable sans intervention extérieure.
Quels types de liquides cette pompe peut-elle traiter ?
Elle est adaptée au traitement de liquides volatils, sales ou contenant des particules en suspension, ainsi qu’à des liquides à haute température pouvant atteindre 110 °C.
Comment se réalise la réversibilité du sens de débit ?
La pompe est équipée d’un moteur à haut rendement fonctionnant à 2800 tr/min, avec une fonction standard de réversibilité du débit permettant d’inverser le sens de rotation pour adapter l’écoulement aux besoins.
Quelles sont les limites d’utilisation en température et pression ?
La pompe ne doit pas traiter de liquides à une température supérieure à 100 °C ni à une pression dépassant 5 bar pour garantir la sécurité et la durabilité.
Comment la pompe est-elle conçue pour faciliter l’entretien ?
Sa construction simple permet un démontage facile pour le nettoyage et le remplacement de la garniture mécanique et de la roue, réduisant ainsi les temps d’intervention.
Quels sont les critères essentiels à vérifier lors de l’installation ?
Il faut vérifier le sens de rotation indiqué par une flèche sur le couvre-hélice du moteur, assurer la stabilité de la pompe sur une surface plane, et confier les raccordements électriques à un personnel qualifié.
Quels sont les risques liés à une rupture des organes d’étanchéité ?
En cas de rupture des organes d’étanchéité, des fuites peuvent se produire. Il est conseillé de prendre des précautions particulières si des liquides agressifs sont traités et d’interrompre l’alimentation électrique avant toute intervention.
