POMPE LIQUIDE ALIMENTAIRE 230V INOX 1,5KW - RENSON - 110836
Référence : U003110836
Découvrez POMPE LIQUIDE ALIMENTAIRE 230V INOX 1,5KW - RENSON - 110836 disponible à l'achat
- Idéale pour liquides alimentaires et corrosifs
- Débit maximal de 80 litres par minute
- Conception en acier inoxydable AISI 316
- Fonctionne avec aspiration discontinue de liquide
- Facile à installer avec embouts pour tuyaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

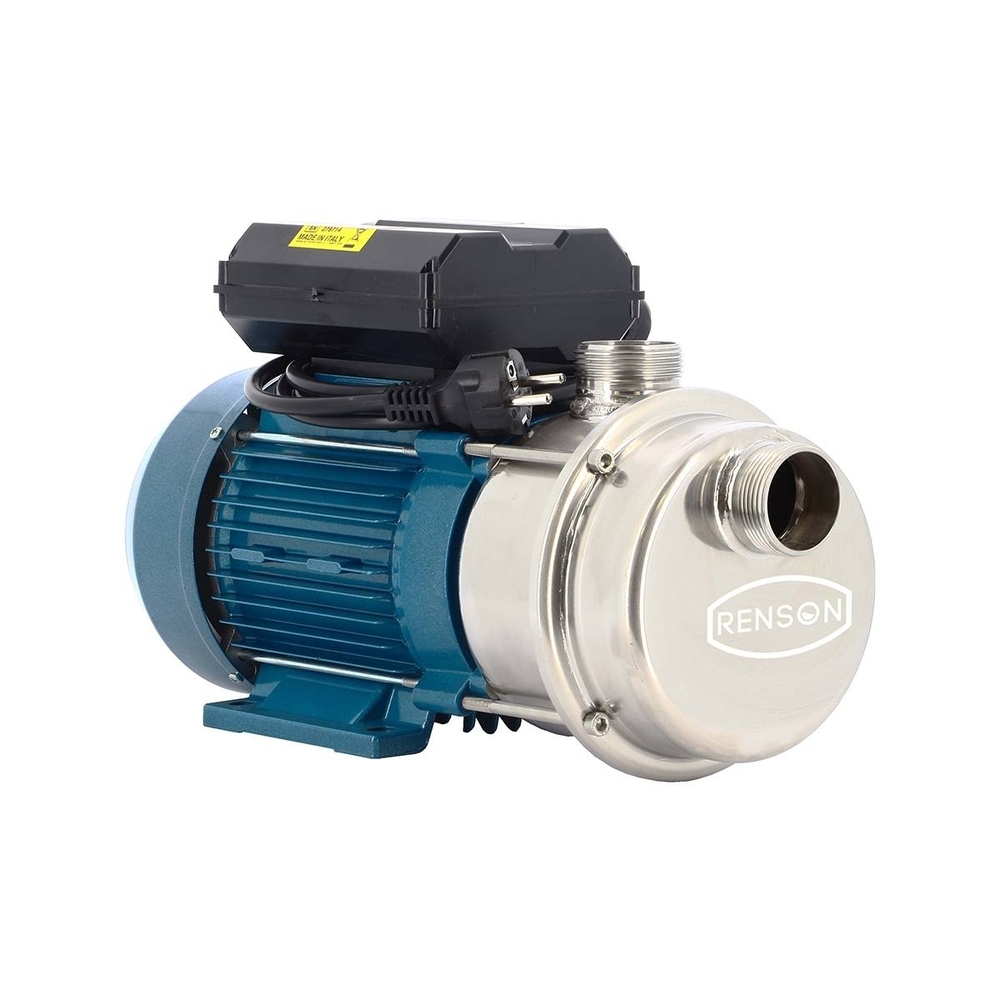

La pompe liquide alimentaire 230V en inox AISI 316 de la marque Renson est conçue pour aspirer et transférer efficacement des liquides alimentaires et corrosifs.
Elle se distingue par une forte capacité d’auto-amorçage, ce qui lui permet de démarrer rapidement même avec une aspiration discontinue de liquide.
Sa conception en acier inoxydable AISI 316 garantit une excellente résistance à la corrosion et à l’abrasion, la rendant adaptée à des liquides tels que le vin, l’huile, le lait, le vinaigre, la saumure, les jus de fruits, ainsi que des liquides corrosifs compatibles.
Cette pompe est idéale pour des secteurs variés : œnologie, industrie alimentaire, chimique, brassage, pétrolier et autres usages professionnels lourds et continus.
Elle s’intègre parfaitement dans des systèmes industriels, machines et lignes de production.
Le moteur asynchrone monophasé de 1,5 kW, tournant à 2800 tr/min, est équipé d’un interrupteur rotatif permettant d’inverser le sens du débit.
Le degré de protection IP44 assure une bonne résistance aux projections d’eau.
La pompe est livrée avec un câble de 2 mètres muni d’une prise Schuko pour un branchement facile.
Ses performances hydrauliques comprennent un débit maximal de 80 litres par minute et une hauteur manométrique totale maximale de 30 mètres.
La hauteur d’amorçage maximale est de 6 mètres.
Elle supporte des liquides jusqu’à 90 °C, avec une densité maximale de 1,1 g/cm³, exempts de particules dures en suspension.
Les dimensions de la pompe sont les suivantes : 350 mm de longueur, 158 mm de largeur et 230 mm de hauteur.
Son poids est de 13,5 kg.
Les orifices d’aspiration et de refoulement sont filetés au diamètre de 1 pouce, et la pompe est fournie avec des embouts en nylon pour tuyaux de 20 mm de diamètre.
Elle peut également fonctionner avec des tuyaux fermés pendant de courtes périodes.
La pompe est équipée d’une garniture mécanique en céramique/graphite/NBR, assurant une étanchéité durable et une longue durée de vie.
Les joints standards sont en NBR, avec la possibilité de choisir d’autres types de joints adaptés aux exigences spécifiques de température, corrosion ou abrasion.
En termes d’installation, la pompe doit être placée sur un plan horizontal dans un environnement fermé, ventilé, propre et sec, avec une température ambiante entre -15 °C et 40 °C et une humidité relative maximale de 80 %.
Elle ne doit pas être submergée.
Avant la première mise en service, la pompe doit être remplie de liquide pour assurer l’auto-amorçage.
Le montage des tuyaux doit être réalisé avec des matériaux compatibles et résistants à la pression, en évitant les coudes trop serrés et en assurant une bonne fixation pour éviter les fuites et projections.
La pompe ne convient pas pour le transfert de liquides agressifs envers ses matériaux de construction, ni pour des liquides inflammables ou à risque d’explosion (essence, solvants, acétone).
Le niveau sonore mesuré à 1 mètre est de 78 dB(A).
Pour le nettoyage et la maintenance, des procédures spécifiques sont recommandées, notamment un lavage régulier avec des solutions détergentes et désinfectantes adaptées aux liquides alimentaires, ainsi qu’un rinçage complet.
En cas d’utilisation avec des liquides périssables comme le lait, un démontage et un nettoyage approfondi sont nécessaires, réalisés par du personnel qualifié.
La pompe est conforme aux directives européennes en vigueur (Directive Machines 2006/42/CE, Compatibilité Électromagnétique 2014/30/CE, Basse Tension 2014/35/UE) et respecte la réglementation RoHS relative aux substances dangereuses.
Elle est fournie avec une garantie de deux ans à compter de la date d’achat, couvrant les défauts de fabrication et matériaux.
En résumé, cette pompe Renson ALM 230V inox 1,5 kW est une solution robuste, fiable et performante pour le pompage de liquides alimentaires et corrosifs dans des environnements professionnels exigeants.
Elle combine une construction en acier inoxydable de haute qualité, une grande capacité d’auto-amorçage, une facilité d’installation et une maintenance aisée.
Cette pompe fonctionne avec un moteur asynchrone monophasé de 1,5 kW (2800 tours/min), protégé IP44, équipé d’un interrupteur permettant d’inverser le sens du débit. Elle est alimentée en 230 V via un câble de 2 m avec prise Schuko.
Ses caractéristiques techniques principales sont :
- Débit maximal : 80 l/min
- Hauteur manométrique maximale : 30 mètres
- Hauteur d’amorçage maximale : 6 mètres
- Niveau sonore : 78 dB(A)
- Dimensions : longueur 350 mm, largeur 158 mm, hauteur 230 mm
- Poids : 13,5 kg
- Orifices filetés de 1" avec embouts en nylon pour tuyaux de 20 mm
La pompe supporte des liquides jusqu’à 90°C, avec une densité maximale de 1,1 g/cm³, exempts de particules dures en suspension. Elle est équipée de joints standard en NBR et d’un joint mécanique en céramique/graphite/NBR. L’accouplement de la turbine est fermé à clé sur l’arbre.
Elle ne convient pas pour le transfert de liquides agressifs envers ses matériaux, ni pour des liquides inflammables ou en environnement à risque d’explosion. La pompe peut fonctionner pendant de courtes périodes avec des tuyaux fermés. Lors de l’installation, elle doit être remplie de liquide, opération qui n’est plus nécessaire ensuite.
Cette solution est idéale pour des applications exigeantes dans les secteurs alimentaires, chimiques, pétroliers, ainsi que pour des installations professionnelles lourdes et continues sur systèmes, machines, appareils ou lignes de production.
- débit max : 80 l/min
- hauteur manométrique totale max : 30 mètres
- niveau sonore : 78 dB(A)
- tension : 230 V
- puissance : 1,50 kW
- vitesse : 2800 tr/min
- longueur : 350 mm
- largeur : 158 mm
- diamètre raccord entrée (DNA) : 1''
- diamètre raccord sortie (DNR) : 1''
- hauteur : 230 mm
- poids : 13,50 kg
- modèle : ALM
- matériau pièces pompe : acier inoxydable AISI 316
- joints standards : NBR
- joint mécanique : céramique/graphite/NBR
- moteur monophasé asynchrone 230 V 50 Hz
- degré de protection : IP44
- classe d'isolation : F
- câble d'alimentation avec prise Schuko 2 m
- interrupteur rotatif pour inversion du sens de débit
- hauteur d'amorçage maximale : 6 mètres
- température maximale liquide : 90 °C
- densité maximale liquide : 1,1 g/cm³
- embouts pour tuyaux en nylon diamètre 20 mm inclus
Le liquide pompé doit être exempt de particules solides en suspension et non agressif envers les matériaux de la pompe et ses joints. La pompe peut être utilisée pour des liquides alimentaires tels que le vin, l’huile, le vinaigre, la saumure, les jus de fruits, le moût de bière, le lait, ainsi que pour des liquides corrosifs compatibles. Elle peut fonctionner dans des environnements fermés, ventilés, propres, avec une température ambiante entre -15 °C et 40 °C et une humidité relative maximale de 80 %. L’altitude maximale d’installation est de 1000 mètres.
Pour l’installation, la pompe doit être positionnée sur un plan horizontal, dans un endroit sec, avec un espace libre devant le ventilateur de refroidissement. Les pieds doivent être fixés pour empêcher tout mouvement ou chute. Les tuyaux d’aspiration et de refoulement doivent être adaptés au type de liquide et à sa température, être correctement raccordés aux embouts fournis, et fixés avec des colliers de serrage. L’extrémité du tuyau d’aspiration doit être placée dans le réservoir de prélèvement, à une profondeur suffisante, et celle du tuyau de refoulement dans le réservoir de destination, fixée pour éviter tout déplacement.
La pompe est équipée d’un interrupteur rotatif à trois positions permettant d’inverser le sens de pompage : arrêt, marche dans un sens, marche dans le sens inverse. Le démarrage se fait en mettant l’interrupteur en position marche correspondant au sens désiré. Il ne faut pas faire fonctionner la pompe avec les tuyaux fermés plus d’une minute.
Pendant l’utilisation, il faut surveiller l’absence de fuites, de projections de liquide, de bruits anormaux, de surchauffe ou de baisse de vitesse du moteur. En cas de dysfonctionnement, il convient d’arrêter la pompe immédiatement.
Après extinction, la pompe reste pleine de liquide, condition nécessaire pour un nouvel amorçage. En cas de risque de gel, il faut vider le corps de pompe. En cas d’inactivité prolongée, il est recommandé de laver la pompe en faisant circuler de l’eau propre à travers les tuyaux, puis de la vider et de la stocker dans un endroit sec.
Pour les liquides alimentaires peu périssables, il est conseillé d’effectuer un lavage avant et après usage, incluant une circulation de solution assainissante et un rinçage complet. Pour les liquides périssables comme le lait, un démontage, un lavage et une désinfection approfondis doivent être réalisés par du personnel qualifié selon les protocoles applicables.
Le by-pass, s’il est présent, permet de régler le débit et la hauteur manométrique en tournant une poignée. Il doit être fermé lors de l’amorçage pour ne pas réduire la capacité d’amorçage.
En cas de fonctionnement non conforme, comme l’absence de pompage ou un sens erroné, il faut vérifier la position correcte des tuyaux, remplir la pompe de liquide si elle est vide, contrôler l’absence de fuites d’air, et inverser le sens de pompage si nécessaire.
Le résultat attendu est un transfert efficace du liquide sans interruption, avec un débit variable selon la hauteur manométrique de l’installation et le réglage du by-pass. La pompe peut fonctionner même avec une aspiration discontinue de liquide grâce à sa forte capacité d’auto-amorçage.
---
Cette synthèse est construite exclusivement à partir des informations d’usage explicites extraites du manuel d’instructions (pages 1 à 7) et de la fiche produit (pages 1 et 2), sans interprétation ni ajout.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels types de liquides cette pompe peut-elle transférer ?
Cette pompe est conçue pour aspirer et transférer des liquides alimentaires et corrosifs, notamment le vin, l'huile et le lait. Elle est réalisée en acier inoxydable AISI 316, adapté aux liquides alimentaires et corrosifs.
Quelle est la capacité maximale de débit et la hauteur manométrique de cette pompe ?
La pompe offre un débit maximal de 80 litres par minute avec une hauteur manométrique maximale de 30 mètres, permettant un transfert efficace des liquides.
Comment cette pompe gère-t-elle l’aspiration en cas de liquide discontinu ?
Elle possède une forte capacité d'auto-amorçage et fonctionne même avec une aspiration discontinue de liquide, ce qui garantit une utilisation fiable dans des conditions variables.
Quelles sont les caractéristiques techniques électriques et mécaniques principales ?
Cette pompe est équipée d’un moteur asynchrone monophasé de 1,5 kW fonctionnant sous 230 V, avec une vitesse de rotation de 2800 tours par minute et un niveau sonore de 78 dB(A). Elle pèse 13,5 kg et ses dimensions sont 350 mm de longueur, 158 mm de largeur et 230 mm de hauteur.
Quels éléments facilitent l’installation et l’utilisation de cette pompe ?
La pompe est fournie avec des embouts pour tuyaux de 20 mm et un câble de 2 mètres avec prise Schuko, ce qui simplifie sa mise en place et son raccordement sur site.
