POMPE LIQUIDE ALIMENTAIRE TRI INOX 0,37KW - RENSON - 110839
Référence : U003110839
Découvrez POMPE LIQUIDE ALIMENTAIRE TRI INOX 0,37KW - RENSON - 110839 disponible à l'achat
- Conception en acier inoxydable AISI 316 pour durabilité
- Débit maximum de 48 litres par minute pour efficacité
- Auto-amorçage jusqu'à 6 mètres pour simplicité d'utilisation
- Résistance à des températures jusqu'à 90°C pour polyvalence
- Moteur triphasé pour performances optimales dans l'industrie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

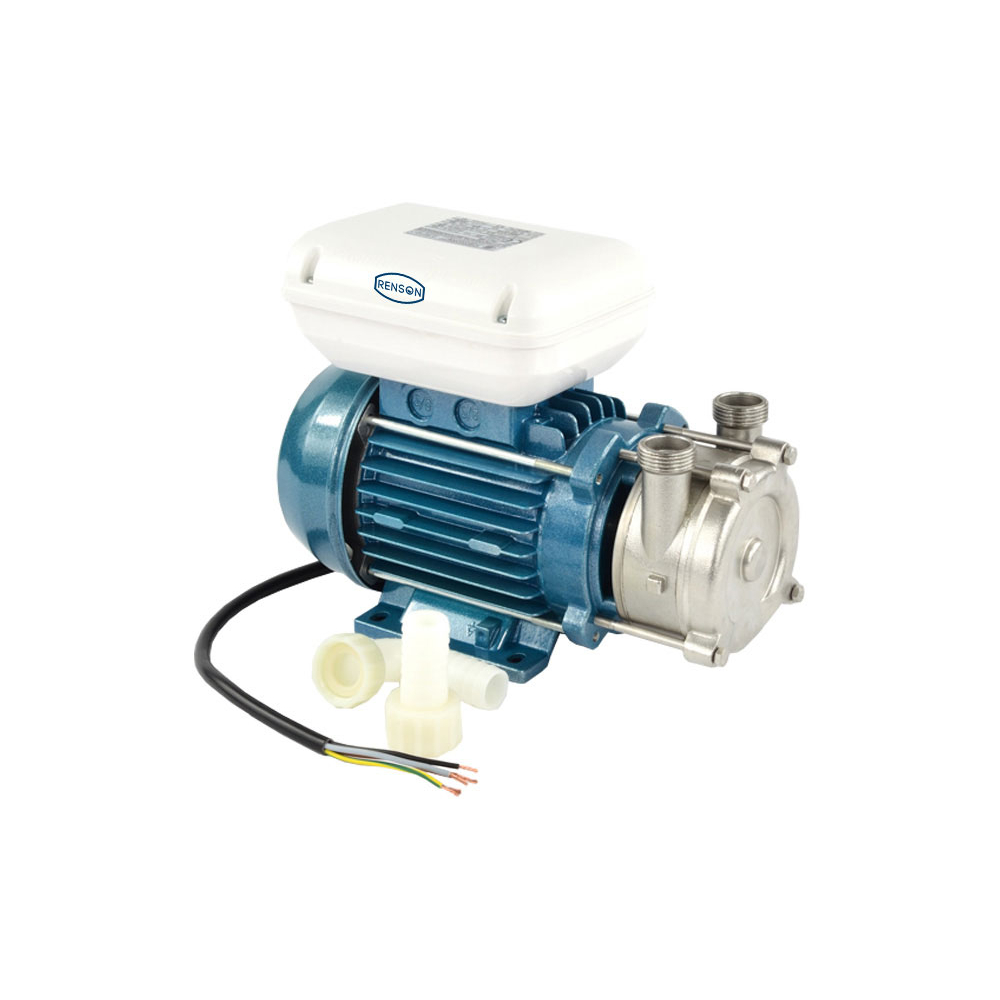

La pompe liquide alimentaire TRI INOX 0,37KW de RENSON est une pompe auto-amorçante à canal latéral, conçue pour un pompage efficace et polyvalent de liquides alimentaires et corrosifs.
Elle est entièrement fabriquée en acier inoxydable AISI 316, garantissant une excellente résistance à la corrosion et à l’abrasion.
Cette pompe est idéale pour l’aspiration et le transfert de liquides dans des secteurs variés tels que l'œnologie (vin, moûts), l’industrie alimentaire (huile, vinaigre, saumure, jus de fruits, moût de bière, lait), l’industrie chimique (liquides corrosifs), le processus de brassage (bière, lavage), l’industrie pétrolière (huile d’olive, huile de graines) ainsi que pour un usage professionnel intensif.
Elle dispose d’une forte capacité d’auto-amorçage, pouvant amorcer jusqu’à 6 mètres, ce qui facilite grandement son utilisation.
Le débit maximum atteint 48 litres par minute avec une hauteur manométrique maximale de 10 à 11 mètres selon les sources.
La pompe fonctionne avec un moteur asynchrone triphasé surdimensionné, alimenté en 380-400 V, offrant une puissance de 0,40 kW (0,37 kW nominal) et une vitesse de rotation de 1400 tours par minute.
Le moteur MEC 71 est protégé par un indice IP44 et possède une classe d’isolation F, garantissant durabilité et sécurité.
La pompe est équipée d’une turbine avec joint mécanique en céramique/graphite/NBR, assurant une étanchéité fiable et une longue durée de vie.
Les joints standards sont en NBR, avec possibilité de joints spécifiques (Viton, EPDM) sur demande selon les besoins liés à la température, corrosion ou abrasion.
Les orifices d’aspiration et de refoulement sont filetés en 1 pouce (DN 1").
Elle est conçue pour résister à des températures de liquide allant jusqu’à 90°C.
La densité maximale du liquide pompé est de 1,1 g/cm³, avec l’exigence que le liquide soit exempt de particules solides en suspension afin d’éviter l’usure prématurée.
La pompe ne convient pas aux liquides agressifs envers ses matériaux, ni aux liquides inflammables ou à risque d’explosion (essence, solvants, etc.).
Le sens de pompage peut être inversé grâce à un interrupteur rotatif pour les modèles à courant alternatif, ce qui offre une grande flexibilité d’utilisation.
L’installation nécessite de remplir la pompe de liquide une seule fois lors de la mise en service, l’auto-amorçage prenant le relais ensuite.
La pompe peut fonctionner en continu (service S1) et supporter des périodes courtes avec tuyaux fermés.

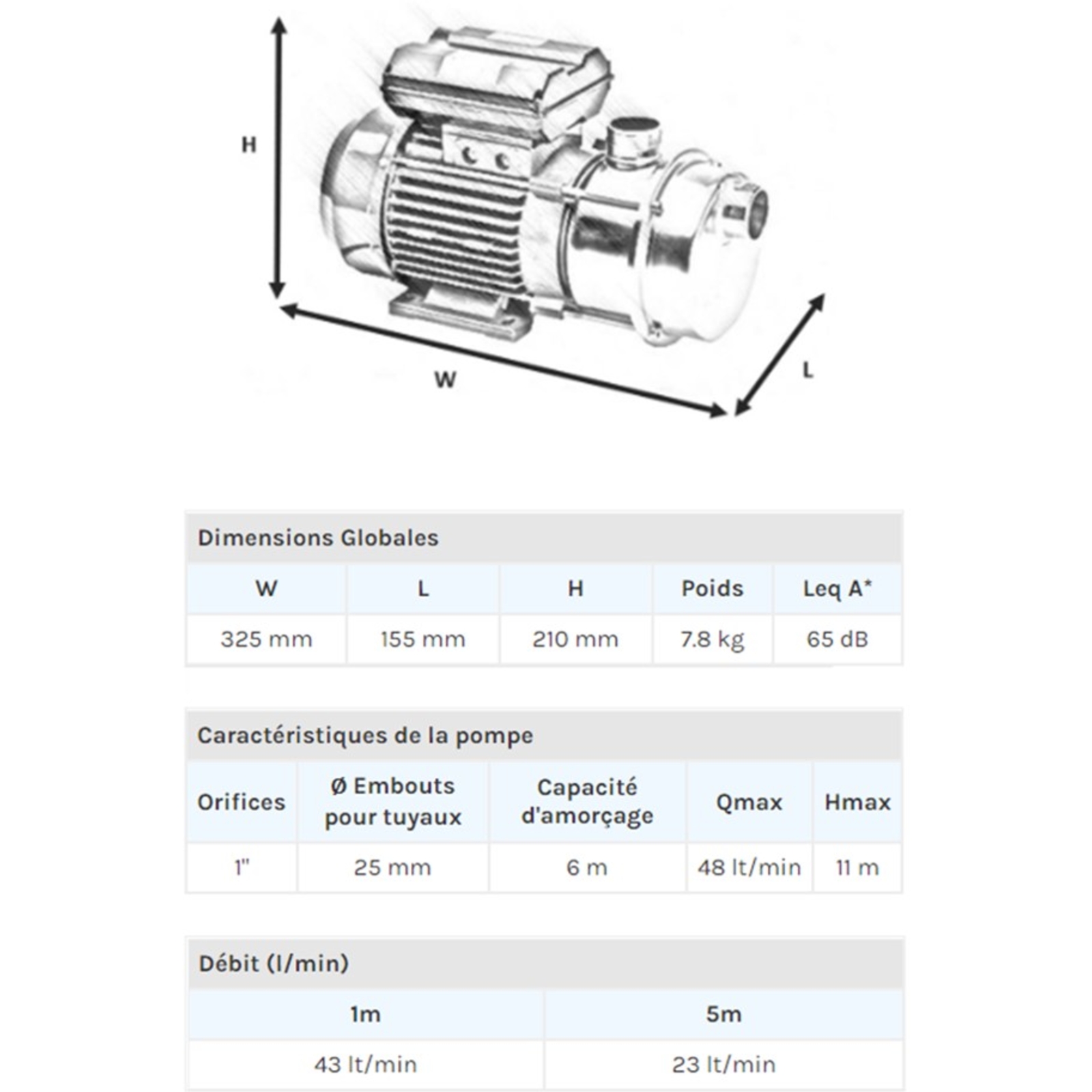

Ses dimensions sont compactes : longueur 325 mm, largeur 155 mm, hauteur 210 mm pour un poids de 7,8 kg.
Le niveau sonore est de 65 dB(A), assurant un fonctionnement relativement silencieux.
Pour l’installation, il est recommandé de positionner la pompe sur une surface plane, sèche, ventilée et propre, en fixant les pieds pour éviter tout mouvement ou vibration.
Les tuyaux doivent être adaptés au type de liquide et à la pression, avec des raccords étanches.
La connexion électrique doit être réalisée selon les normes en vigueur, avec une mise à la terre efficace et une protection contre les surcharges.
La pompe est conforme aux directives européennes en vigueur (Directive Machines 2006/42/CE, Compatibilité Électromagnétique 2014/30/CE, Basse Tension 2014/35/UE) et à la directive RoHS 2011/65/UE.
Des procédures de lavage et de désinfection sont prévues pour les applications alimentaires, incluant le pompage de solutions détergentes et assainissantes.
En cas d’inactivité prolongée, la pompe doit être vidée, nettoyée et stockée dans un endroit sec.
Enfin, la pompe est conçue pour une maintenance aisée, avec possibilité de remplacement des joints, garnitures mécaniques et balais (pour les versions à courant continu) par du personnel qualifié.
Cette pompe représente une solution robuste, fiable et adaptée aux environnements professionnels exigeants nécessitant le transfert de liquides alimentaires ou corrosifs avec une grande efficacité.
Cette pompe offre une forte capacité d'auto-amorçage, pouvant amorcer jusqu'à 6 mètres, et fonctionne même en présence discontinue de liquide en aspiration. Elle permet d'inverser le débit de pompage grâce à un interrupteur rotatif dédié. Lors de l'installation, il suffit de remplir la pompe une seule fois de liquide.
Ses performances hydrauliques sont les suivantes : débit maximum de 48 litres/minute, hauteur manométrique maximale de 11 mètres, avec un niveau sonore de 65 dB(A). Elle est conçue pour supporter des liquides jusqu'à une température maximale de 90°C, avec une densité maximale de 1,1 g/cm³, exempts de particules dures en suspension.
La pompe est équipée d'une turbine avec joint mécanique céramique/graphite/NBR, montée sur un arbre en AISI 316, garantissant une excellente étanchéité et résistance à l'usure. Les orifices filetés de 1" (DN 1") assurent une compatibilité avec des installations standards.
Le moteur asynchrone triphasé MEC 71 fonctionne en service continu (S1) à 400V 50Hz, avec une puissance de 0,40 kW (0,6 HP), une vitesse de rotation de 1400 tr/min, une protection IP44 et une classe d'isolation F. La connexion électrique se fait via un câble dénudé de 2 mètres. La pompe peut également fonctionner pendant de courtes périodes avec des tuyaux fermés.
Ses dimensions compactes facilitent son intégration : longueur 325 mm, largeur 155 mm, hauteur 210 mm, pour un poids de 7,8 kg.
Cette pompe ne convient pas au transfert de liquides agressifs envers ses matériaux, ni pour des environnements à risque d'explosion ou d'incendie (essence, solvants). Pour chaque application, il est recommandé de vérifier l'adéquation des joints et de choisir les plus appropriés.
Avantages clés :
- Forte capacité d'auto-amorçage et fonctionnement fiable même en aspiration discontinue
- Construction intégrale en acier inoxydable AISI 316 adaptée aux liquides alimentaires et corrosifs
- Moteur triphasé surdimensionné pour une utilisation durable et continue
- Possibilité d'inversion du débit pour une plus grande flexibilité d'usage
- Adaptée à divers secteurs : œnologie, industrie alimentaire, chimique, pétrolière, brassage et applications industrielles lourdes
Cette pompe représente une solution robuste et performante pour l'aspiration et le transfert de liquides dans des environnements professionnels exigeants.
- débit max : 48 l/min
- hauteur manométrique maximale : 10 mètres
- niveau sonore : 65 dB(A)
- tension : 380 V
- puissance : 0,40 kW
- vitesse de rotation : 1400 tours/min
- longueur : 325 mm
- largeur : 155 mm
- diamètre nominal refoulement (DNR) : 1''
- diamètre nominal aspiration (DNA) : 1''
- hauteur : 210 mm
- poids : 7,80 kg
- modèle : ALT
- matériau pièces pompe : acier inoxydable AISI 316
- matériau arbre : acier inoxydable AISI 316
- matériau turbine : acier inoxydable AISI 316
- joints standard : NBR
- joint mécanique : céramique/graphite/NBR
- température maximale liquide : 90°C
- densité maximale liquide : 1,1 g/cm³ (sans particules dures en suspension)
- hauteur d'amorçage maximale : 6 m
- moteur : asynchrone triphasé 400 V 50 Hz, modèle MEC 71, classe d'isolation F, indice de protection IP44
- service moteur : S1 (fonctionnement continu)
- connexion alimentation : câble dénudé 2 m
- possibilité d'inversion du débit de pompage via interrupteur rotatif
- possibilité de fonctionnement avec tuyaux fermés pendant de courtes périodes
Le fonctionnement consiste à aspirer le liquide par le tuyau d’aspiration et à le refouler via le tuyau de sortie. Le sens de pompage peut être inversé grâce à un interrupteur rotatif à trois positions (arrêt, marche dans un sens, marche dans le sens opposé) pour les modèles à courant alternatif.
La pompe est destinée au transfert de liquides exempts de particules solides en suspension, non agressifs envers ses matériaux, et dont la température est comprise entre -15 °C et 90 °C selon les joints utilisés. Elle est adaptée à des liquides alimentaires et corrosifs dans des contextes professionnels tels que l’œnologie, l’industrie alimentaire, chimique, pétrolière, ainsi que pour des applications industrielles lourdes et continues. L’environnement d’utilisation doit être sec, propre, ventilé, avec une température ambiante entre -15 °C et 40 °C et une humidité relative maximale de 80 %.
Lors de l’installation, la pompe doit être positionnée sur un plan horizontal, fixée solidement pour éviter vibrations et mouvements, avec un espace libre devant le ventilateur de refroidissement. Les tuyaux doivent être montés avec des embouts et colliers adaptés, sans coudes trop serrés, et le tuyau d’aspiration doit être immergé à une profondeur suffisante dans le réservoir source. Le tuyau de refoulement doit être fixé pour éviter toute fuite ou projection.
Le démarrage s’effectue en mettant l’interrupteur sur marche ou en alimentant électriquement la pompe. Après une courte phase d’amorçage, la pompe commence à transférer le liquide. Il est interdit de faire fonctionner la pompe à sec ou avec les tuyaux complètement fermés plus d’une minute. En cas de pompage dans le sens inverse, il faut arrêter la pompe et inverser le sens de pompage ou le raccordement des tuyaux. Le fonctionnement doit être surveillé pour détecter tout bruit anormal, surchauffe ou perte de performance, auquel cas il faut arrêter la pompe.
Après arrêt, la pompe reste pleine de liquide, ce qui facilite le redémarrage. En cas de risque de gel, il convient de vider la pompe pour éviter la rupture.
Le lavage doit être effectué régulièrement, notamment en usage alimentaire, en pompant d’abord de l’eau propre, puis une solution détergente et désinfectante adaptée, suivie d’un rinçage complet. Pour les substances alimentaires périssables, un nettoyage plus rigoureux et un démontage peuvent être nécessaires.
Le by-pass, s’il est présent, permet de réduire le débit et la hauteur manométrique en ajustant une poignée externe. Il doit être fermé lors de l’amorçage pour ne pas diminuer la capacité d’aspiration.
En cas de dysfonctionnement, des actions spécifiques sont indiquées, telles que vérifier l’alimentation électrique, contrôler le positionnement des tuyaux, l’absence de fuites d’air ou de blocages, et remplir la pompe de liquide si elle n’amorce pas.
Le rendement attendu est un transfert efficace de liquides dans les conditions spécifiées, avec une capacité d’auto-amorçage jusqu’à 6 mètres de hauteur d’aspiration et un débit variable selon la hauteur manométrique de l’installation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité maximale de pompage de cette pompe liquide alimentaire ?
La pompe assure un débit maximum de 48 litres par minute avec une hauteur manométrique maximale de 10 mètres, ce qui permet un pompage efficace pour diverses applications.
Quels matériaux composent cette pompe et pourquoi est-ce important ?
La pompe est entièrement fabriquée en acier inoxydable AISI 316, garantissant une bonne résistance à la corrosion et une compatibilité avec les liquides alimentaires et corrosifs.
Jusqu’à quelle température cette pompe peut-elle être utilisée en toute sécurité ?
Elle est conçue pour résister à des températures allant jusqu’à 90°C, ce qui la rend adaptée à des liquides chauds dans des contextes industriels.
Comment fonctionne le système d’auto-amorçage de la pompe ?
La pompe peut s’auto-amorcer jusqu’à 6 mètres, ce qui simplifie son installation et son utilisation en évitant de remplir le corps de pompe à chaque démarrage.
Quelles sont les caractéristiques électriques et de protection du moteur ?
Le moteur asynchrone triphasé fonctionne sous une tension de 380 V avec une puissance de 0,40 kW. Il est protégé par une classe d’isolation F et un indice de protection IP 44, assurant sécurité et durabilité en usage professionnel.
Dans quels contextes professionnels cette pompe est-elle particulièrement adaptée ?
Elle convient aux secteurs de l’œnologie, de l’industrie alimentaire, chimique et pétrolière, grâce à sa construction robuste et sa capacité à manipuler des liquides alimentaires et corrosifs.
