POMPE MONO FONTE 1,1KW MONOCELLULAIRE - RENSON - 814748
Référence : U003814748
Découvrez POMPE MONO FONTE 1,1KW MONOCELLULAIRE - RENSON - 814748 disponible à l'achat
- Débit maximal de 450 L/min pour des performances optimales
- Hauteur manométrique maximale de 24,50 mètres
- Pression maximale de 2,50 bar pour une utilisation efficace
- Modèle compact et léger de 24,50 kg
- Alimentation en 230 V avec une puissance de 1,10 kW
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

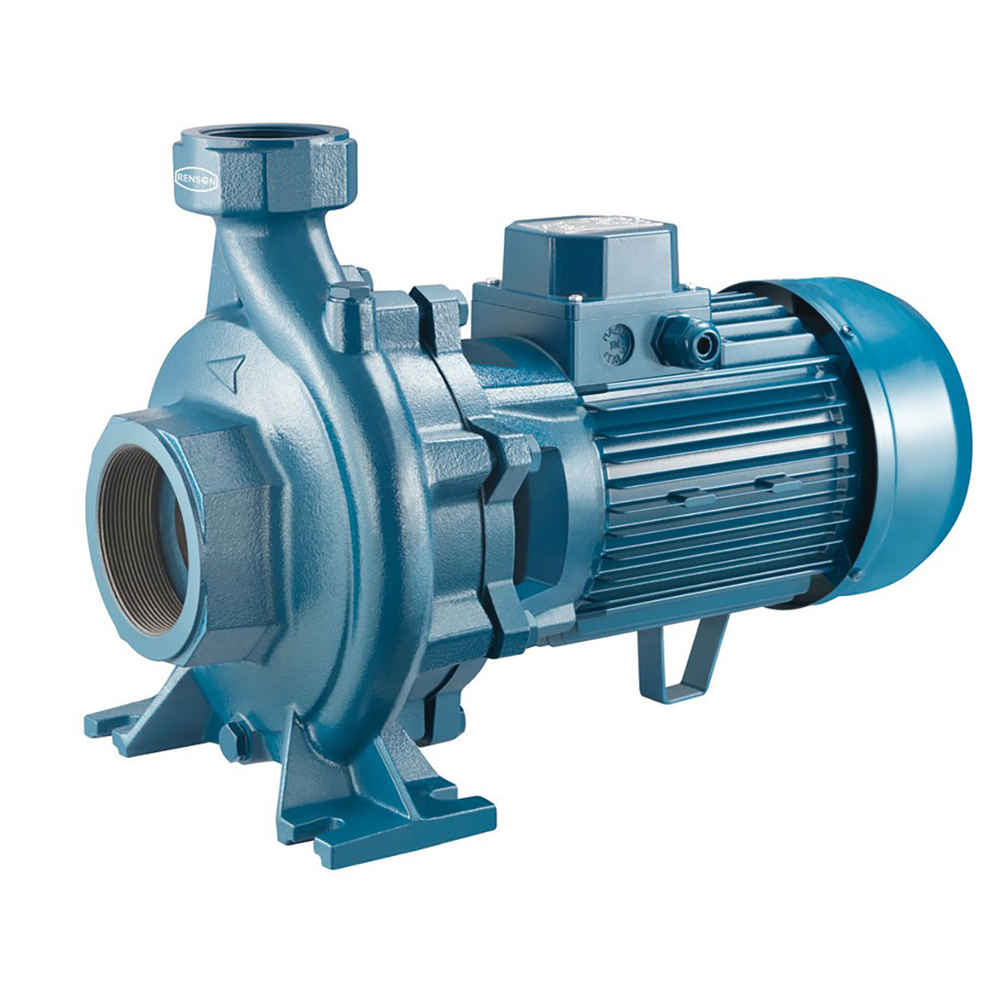

Découvrez la Pompe Mono Fonte 1,1 kW Monocellulaire de Renson, un équipement performant et robuste conçu pour un usage intensif.
Cette pompe centrifuge associe des hauteurs manométriques moyennes à des débits moyens-élevés, avec un débit maximal de 450 L/min et une hauteur manométrique maximale de 24,80 mètres.
Elle développe une pression maximale de 2,48 bar, assurant une pression efficace pour diverses applications.
Le corps de pompe est en fonte, garantissant solidité et durabilité, tandis que la turbine est en laiton.
Son poids est de 26,50 kg, ce qui facilite sa manutention et son installation.
La pompe fonctionne sous une tension de 230 V avec une puissance de 1,80 kW (1,1 kW selon certaines références), et un ampérage de 8,20 A.
Elle est adaptée au pompage et au transfert d’eaux claires, issues de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
Cette pompe de surface est installée hors de l’eau et assure l’acheminement du liquide vers un réseau d’arrosage, un système d’alimentation domestique ou d’autres usages agricoles, domestiques ou industriels légers.
Elle ne peut pas aspirer à plus de 7 mètres de profondeur.
Les caractéristiques techniques détaillées comprennent :
- Corps de pompe en fonte
- Turbine en laiton
- Température maximale du liquide pompé jusqu’à 90°C
- Degré de protection IPX4
- Classe d’isolation F
- Garniture mécanique en céramique-graphite-NBR

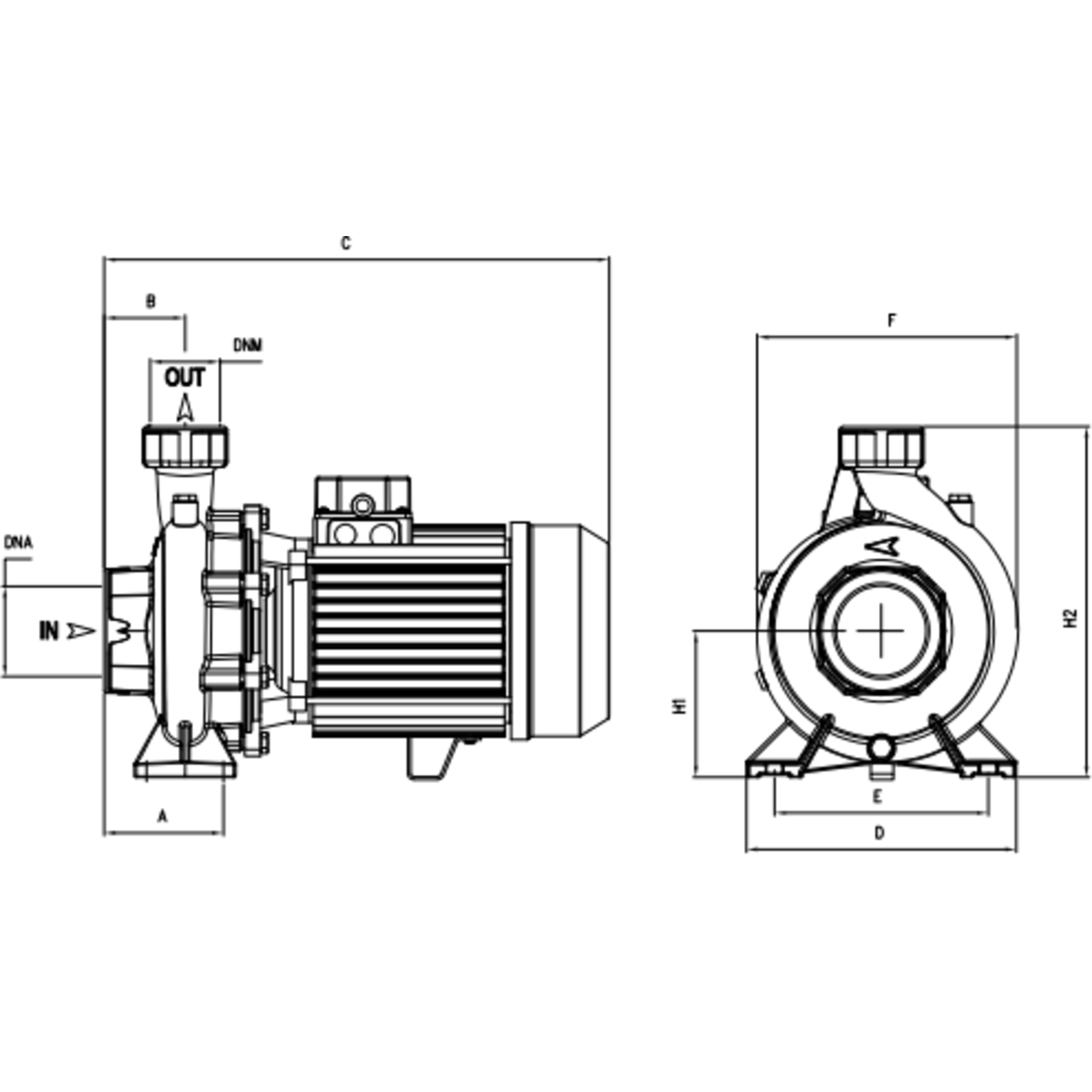

- Dimensions précises : 105 mm (A) x 48 mm (B) x 370 mm (C) x 200 mm (D) x 160 mm (E) x 215 mm (F) avec des hauteurs H1 de 110 mm et H2 de 280 mm
La pompe est conçue pour un usage intensif, avec un fonctionnement fiable et silencieux, adapté à l’irrigation par aspersion et à d’autres applications nécessitant une légère oscillation de pression en fonction de la variation du débit.
Elle garantit une solution robuste, facile à installer et à entretenir.
Concernant l’installation, il est recommandé de fixer la pompe sur une base stable, dans un endroit aéré, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
Les conduites d’aspiration et de refoulement doivent être correctement fixées pour éviter les vibrations et tensions sur la pompe.
La conduite d’aspiration doit être la plus courte possible, étanche et ascendante vers la pompe pour éviter les poches d’air.
Une vanne de fond avec suceur doit être immergée à une profondeur d’au moins deux fois le diamètre du tube.
La conduite de refoulement doit comporter une vanne de retenue et une vanne de réglage pour ajuster le débit et la pression.
Le branchement électrique doit être réalisé par un personnel qualifié, avec un câble dimensionné selon la longueur et l’ampérage.
La pompe doit être mise à la terre et protégée par un dispositif adapté (interrupteur magnétothermique).
La tension d’alimentation doit être conforme à la plaque signalétique avec une tolérance de ±10% pour les pompes triphasées et ±6% pour les monophasées.
Avant la mise en service, vérifier que l’arbre moteur tourne librement.
La pompe doit être remplie d’eau avant démarrage, via l’orifice prévu à cet effet, pour éviter tout fonctionnement à sec.
La rotation doit être dans le sens horaire (vue côté ventilateur), et en cas de pompe triphasée, vérifier le sens de rotation.
L’entretien est minimal : il est conseillé de vider complètement le corps de pompe et les conduites en cas d’arrêt prolongé ou de risque de gel.
Pour toute intervention, débrancher impérativement la pompe du secteur.
Les composants hydrauliques doivent être remplacés par des pièces identiques pour garantir la sécurité.
Cette pompe est une solution fiable, robuste et performante, adaptée aux besoins domestiques, agricoles et industriels légers, pour le pompage d’eaux claires avec des exigences de débit et de pression modérées.
Ses caractéristiques techniques principales sont les suivantes :
- Débit maximal de 450 L/min
- Hauteur manométrique maximale de 24,80 mètres
- Pression maximale de 2,48 bar
- Diamètre nominal aspiration (DNA) et refoulement (DNR) de 2 pouces
- Puissance de 1,80 kW (1,50 kW nominale) avec une puissance nominale équivalente à 2 HP
- Tension d’alimentation de 230 V, ampérage de 8,20 A
- Poids de 26,50 kg
- Température maximale du liquide pompé : 90 °C
La pompe est équipée d’une turbine en laiton et d’une garniture mécanique en céramique-graphite-NBR. Elle offre une protection IPX4 et une classe d’isolation F, garantissant une bonne résistance aux conditions ambiantes, avec une plage de température de fonctionnement de 0 à +90 °C.
Cette pompe centrifuge est particulièrement adaptée à l’irrigation par aspersion et aux applications domestiques, agricoles ou industrielles légères, où il est important de limiter le bruit tout en assurant une légère oscillation de pression en fonction de la variation du débit.
Un coffret manque d’eau bi-tension 16A est conseillé en accessoire pour une meilleure gestion et protection du système.
En résumé, ce modèle allie performance, robustesse et polyvalence pour répondre efficacement aux besoins de pompage d’eaux claires dans diverses applications.
- Débit max : 450 L/min
- Hauteur manométrique totale max : 24,50 mètres
- Pression max : 2,50 bar
- Modèle : CH
- Diamètre nominal aspiration (DNA) : 2"
- Diamètre nominal refoulement (DNR) : 2"
- Tension : 230 V
- Puissance : 1,10 kW
- Ampérage : 8,30 A
- Poids : 24,50 kg
- Dimension A : 105 mm
- Dimension B : 48 mm
- Dimension C : 370 mm
- Dimension D : 200 mm
- Dimension E : 160 mm
- Dimension F : 215 mm
- Dimension H1 : 110 mm
- Dimension H2 : 280 mm
- Corps de pompe : fonte
- Turbine : laiton
- Température maximale du liquide pompé : 90 °C
- Degré de protection : IPX4
- Classe d’isolation : F
- Garniture mécanique : céramique-graphite-NBR
La pompe ne peut aspirer que jusqu’à une profondeur maximale de 7 mètres. La conduite d’aspiration doit être la plus courte possible, sans étranglements ni variations brusques de direction, parfaitement étanche, et ascendante vers la pompe pour éviter les poches d’air susceptibles d’empêcher l’amorçage ou de provoquer le désamorçage. Pour le fonctionnement en aspiration, une vanne de fond avec suceur immergé à une profondeur d’au moins deux fois le diamètre du tube est recommandée. En cas de fonctionnement sous pression (battant), une vanne doit être montée sur la conduite d’aspiration en amont de la pompe.
La conduite de refoulement doit être équipée d’une vanne de retenue pour éviter les retours de liquide et d’une vanne de réglage pour ajuster le débit, la hauteur d’élévation et la puissance absorbée. Pour les pompes auto-amorçantes, si la hauteur d’aspiration est supérieure à 5 mètres, la conduite de refoulement doit comporter un segment droit et vertical d’au moins 1 mètre.
Le branchement électrique doit être réalisé par un professionnel, avec des câbles adaptés à la longueur et au courant de la pompe. Il faut vérifier la correspondance entre la tension/fréquence du réseau et les données nominales de la pompe. La pompe doit être reliée à la terre et protégée par un dispositif électrique adéquat assurant une coupure omnipolaire. La pompe monophasée peut être bi-tension.
Avant la mise en service, vérifier que l’arbre moteur tourne librement. Remplir entièrement le corps de pompe et la conduite d’aspiration avant démarrage. La rotation doit être dans le sens horaire (vue côté ventilateur). En cas de pompe triphasée, vérifier le sens de rotation et inverser les phases si nécessaire. Régler la vanne de refoulement et/ou les pressions d’intervention des pressostats pour que la pompe fonctionne dans ses limites nominales.
La pompe supporte un nombre maximal de démarrages par heure, qui dépend de sa puissance nominale (par exemple, jusqu’à 30 démarrages par heure pour une puissance jusqu’à 2,2 kW). Pour limiter le nombre de démarrages, il est conseillé d’utiliser un réservoir autoclave, même de petite capacité (0,5 à 1 litre), notamment avec des systèmes de contrôle de pression ou débit.
En cas d’arrêt prolongé ou de risque de gel, il faut vidanger complètement le corps de pompe, le réservoir et les conduites. Lors d’interventions, fermer les vannes d’aspiration et de refoulement, puis vidanger le liquide par les orifices prévus.
Les pompes ne doivent pas être utilisées pour pomper des liquides abrasifs, contenant des solides ou fibres, inflammables, explosifs, toxiques ou agressifs chimiquement, ni fonctionner à sec ou sans arrivée constante d’eau.
Un coffret manque d’eau bi-tension 16A est conseillé en accessoire pour une meilleure gestion du système.
Le résultat attendu est un transfert fiable d’eaux claires dans les applications domestiques, agricoles ou industrielles légères, avec une légère oscillation de pression en fonction de la variation du débit, et un fonctionnement silencieux adapté à l’irrigation par aspersion.
(Ces informations sont extraites des pages 1 à 4 du mode d’emploi et de la fiche produit PDF.)
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les débits et pressions maximaux de cette pompe monocellulaire ?
La pompe offre un débit maximal de 450 litres par minute avec une pression maximale de 2,50 bars, assurant une hauteur manométrique de 24,50 mètres.
Quelles sont les dimensions et le poids de cette pompe ?
Cette pompe compacte mesure 105 mm de largeur, 370 mm de longueur et 200 mm de hauteur, pour un poids total de 24,50 kg, facilitant son intégration et sa manipulation sur site.
Quelle est la puissance électrique et la tension requise pour cette pompe ?
Elle fonctionne sous une alimentation de 230 V avec une puissance électrique de 1,10 kW, correspondant à un ampérage de 8,30 A.
Quels sont les diamètres d’entrée et de sortie de la pompe ?
Les raccords d’aspiration et de refoulement sont tous deux de diamètre 2 pouces avec filetage G, permettant une compatibilité standard avec les installations courantes.
Comment cette pompe répond-elle aux contraintes d’un usage intensif sur chantier ?
Sa conception monocellulaire en fonte lui confère robustesse et durabilité, tandis que ses performances stables en débit et pression garantissent une efficacité adaptée aux besoins exigeants.
