POMPE MONO FONTE 1,65KW BICELLULAIRE - MB200 - RENSON - 825118

Référence : U003825118 5 Questions Description
POMPE MONO FONTE 1,65KW BICELLULAIRE - MB200 - RENSON - 825118

Découvrez POMPE MONO FONTE 1,65KW BICELLULAIRE - MB200 - RENSON - 825118 disponible à l'achat

Les points clés
  • Débit maximal de 170 L/min pour un usage efficace
  • Hauteur manométrique maximale de 42,20 mètres
  • Pression maximale atteignant 8 bar pour performance optimale
  • Conçu pour une température maximale de 50 degrés
  • Puissance de 1,85 kW pour une utilisation fiable
Voir tout
528,00 € TTC 440,00 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • marque : renson
  • référence fournisseur : 825118
  • débit max : 170 l/min
  • hauteur manométrique totale (hmt) max : 42,20 mètres
  • pression max : 8 bar

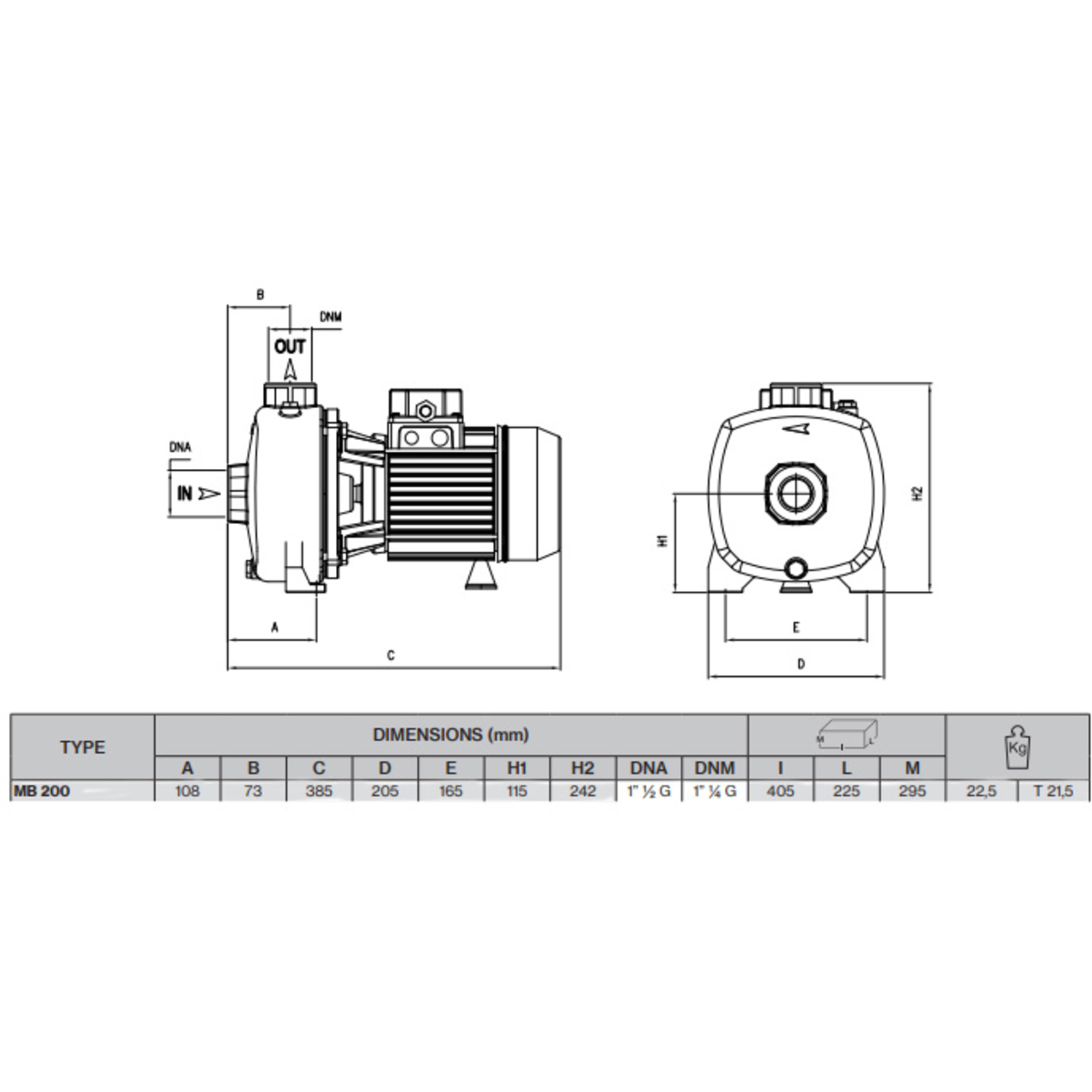

  • diamètre nominal aspiration (dna) : 1"1/2g
  • diamètre nominal refoulement (dnr) : 1"1/4g
  • tension : 380 v
  • puissance : 1,85 kw
  • ampérage : 8,40 a
  • poids : 22,50 kg
  • température max du liquide pompé : 50 °c
  • puissance nominale : 2 hp
  • construction : corps de pompe et support moteur en fonte
  • matériaux des turbines et diffuseurs : noryl
  • garniture mécanique : céramique graphite-nbr
  • arbre moteur : acier chrome nickel aisi 303
  • type de moteur : moteur industriel fermé, ipx4, classe f, monophasé avec protection thermique incorporée
  • usage : pompe centrifuge multicellulaire verticale pour eaux propres non chargées

Description

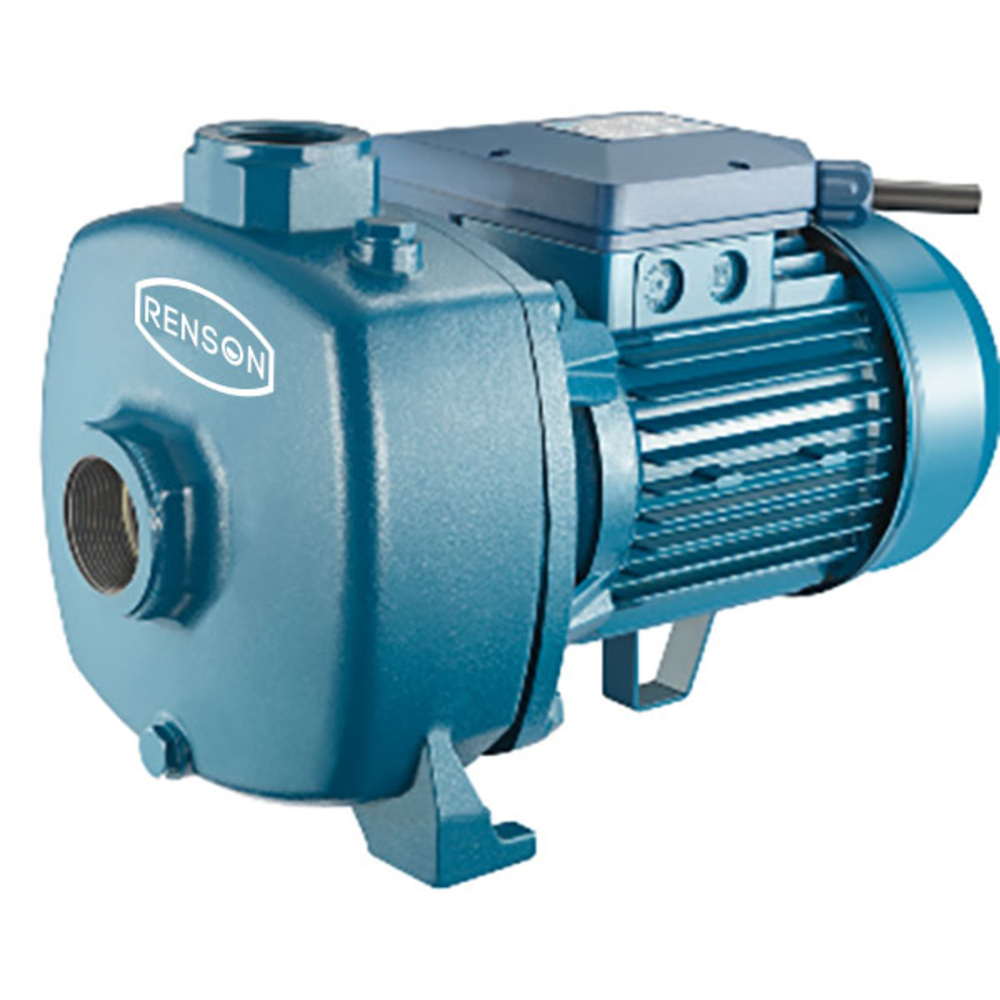

La pompe mono fonte bicellulaire MB200 de la marque Renson est une pompe centrifuge multicellulaire verticale conçue pour le pompage d’eaux propres non chargées.

Elle offre un débit maximal de 170 L/min et une hauteur manométrique totale (HMT) maximale de 42,20 mètres.
La pression maximale de fonctionnement est de 8 bar, avec une température maximale du liquide pompé de 50°C.
Sa puissance est de 1,85 kW (soit environ 2 HP) avec un ampérage de 8,40 A.
La pompe pèse 22,50 kg.

La construction est robuste avec un corps de pompe et un support moteur en fonte.
Les turbines et diffuseurs sont en Noryl, garantissant une bonne résistance mécanique et chimique.
La garniture mécanique est en céramique graphite-NBR, assurant une étanchéité fiable.
L’arbre moteur est en acier chrome nickel AISI 303, offrant une excellente durabilité.

Le moteur est un moteur industriel fermé, de classe F, IPX4, monophasé avec protection thermique incorporée.
Il est conçu pour un usage intensif avec un cadre d’utilisation adapté à une température ambiante maximale de 50°C.
La pompe peut supporter une pression de fonctionnement maximale de 8 bar.

Cette pompe est adaptée à diverses applications telles que le groupe de surpression, l’irrigation, l’eau potable ou solution de glycol, le traitement des eaux, l’industrie alimentaire, le chauffage et la climatisation, ainsi que les stations de lavage automatique.

Pour assurer un fonctionnement optimal, il est recommandé d’installer la pompe dans un lieu bien aéré, protégé des intempéries, avec une température ambiante comprise entre 5 et 40°C.
La tuyauterie d’aspiration doit être la plus courte possible, étanche et avec un tracé ascendant vers la pompe pour éviter les poches d’air.
Une soupape de fond avec crépine doit être insérée pour le bon amorçage.
La tuyauterie de refoulement doit comporter une soupape de rétention et une soupape de régulation.

Avant démarrage, il est impératif de remplir complètement le corps de pompe et le tuyau d’aspiration pour éviter tout fonctionnement à sec.
La pompe doit tourner dans le sens des aiguilles d’une montre vue côté clapet.

La connexion électrique doit être réalisée par un expert en respectant les normes législatives locales et en assurant une mise à la terre efficace.
Une protection électrique adaptée (interrupteur magnétothermique et interrupteur différentiel) est nécessaire.

En cas d’arrêt prolongé ou de risque de gel, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie.
Les opérations de maintenance sont limitées, mais doivent être effectuées par des professionnels en utilisant des composants identiques aux pièces d’origine.

Cette pompe est conforme aux normes CE et directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011, NF EN 60529:1992/A1:2000.

Le conditionnement, le stockage et la conservation doivent respecter les recommandations usuelles pour préserver l’intégrité du produit avant installation.

Cette pompe est un choix fiable et performant pour des applications industrielles et domestiques nécessitant un pompage efficace d’eaux propres dans des conditions exigeantes.

POMPE MONO FONTE 1,65KW BICELLULAIRE - MB200 - RENSON - 825118

Guide d'utilisation

La pompe mono fonte bicellulaire MB200 fonctionne en tant que pompe centrifuge multicellulaire verticale destinée au pompage d’eaux propres non chargées. Son fonctionnement côté utilisateur consiste à aspirer le liquide via un tuyau d’aspiration immergé à une profondeur d’au moins deux fois le diamètre du tuyau, avec un tracé ascendant vers la pompe pour éviter les poches d’air qui pourraient empêcher l’amorçage ou provoquer un désamorçage. Une soupape de fond avec crépine doit être insérée sur le tuyau d’aspiration, ou une soupape de rétention montée directement sur le raccordement d’aspiration pour les pompes auto-amorçantes.

Avant démarrage, il faut remplir complètement de liquide le corps de la pompe et le tuyau d’aspiration, en desserrant la purge située en haut du corps de pompe ainsi que l’aiguille de dérivation située en bas pour évacuer l’air. Le démarrage doit être effectué uniquement après cette opération afin d’éviter le fonctionnement à sec. La pompe doit tourner dans le sens des aiguilles d’une montre vue côté moteur.

La tuyauterie de refoulement doit être équipée d’une soupape de rétention (pour empêcher l’écoulement inversé) et d’une soupape de régulation (pour ajuster la portée, la prévalence et la puissance absorbée). Pour des hauteurs d’amorçage-aspiration élevées (entre 5 et 9 m), un segment droit vertical d’au moins 1 m doit être présent sur le tuyau de refoulement.

La pompe est utilisée dans des contextes variés tels que les groupes de surpression, l’irrigation, l’eau potable, le traitement des eaux, l’industrie alimentaire, le chauffage et la climatisation, ainsi que les stations de lavage automatique. Elle est destinée à un usage intensif.

Les conditions d’utilisation recommandées incluent une température du liquide pompé comprise entre +5 °C et +35 °C (pour les modèles avec turbine en Noryl) et une température ambiante entre 5 et 40 °C. La pompe doit être installée dans un lieu bien aéré, non poussiéreux et protégé des intempéries. La tuyauterie doit être fixée de manière à ne pas transmettre de forces, tensions ou vibrations à la pompe.

En cas de fonctionnement non conforme, il faut éviter de faire fonctionner la pompe à sec ou avec le refoulement complètement fermé pendant plus de 2 à 3 minutes, afin d’éviter la surchauffe du liquide pompé et les dommages à la pompe. Il est aussi conseillé d’assurer une portée minimum égale ou supérieure à au moins 10 % de la portée minimale de la pompe.

Pour régulariser le nombre de démarrages par heure, notamment dans les groupes de pressurisation, il est possible d’ajuster les pressions d’étalonnage du pressostat ou d’augmenter la capacité du réservoir. L’installation d’un coffret de sécurité manque d’eau est recommandée pour une installation optimale.

Le résultat attendu est un pompage fiable d’eaux propres non chargées dans les conditions mentionnées, avec une hauteur manométrique maximale et un débit adaptés aux besoins exprimés, tout en respectant les conditions d’utilisation pour garantir un fonctionnement correct et durable.

FAQ : Questions / Réponses :

Quels sont les débits et pressions maximaux de cette pompe bicellulaire ?

La pompe MB200 offre un débit maximal de 170 litres par minute avec une pression maximale de 8 bars, ce qui garantit une performance stable pour des applications exigeantes.

Quelle est la hauteur manométrique maximale supportée par cette pompe ?

Elle peut atteindre une hauteur manométrique maximale de 42,20 mètres, adaptée aux installations nécessitant une forte élévation de fluide.

Quelles sont les caractéristiques électriques et mécaniques principales de cette pompe ?

Cette pompe fonctionne sous une tension de 380 V avec une puissance nominale de 1,85 kW (2 HP) et un ampérage de 8,40 A. Elle pèse 22,50 kg, facilitant son intégration sur site.

Quelles sont les limites de température pour l'utilisation de cette pompe ?

La pompe est conçue pour fonctionner avec des fluides jusqu’à une température maximale de 50 degrés Celsius, ce qui convient à de nombreuses applications standards.

Quels sont les diamètres d’entrée et de sortie de la pompe ?

Les raccords d’aspiration et de refoulement mesurent respectivement 1"1/2G pour l’entrée (DNA) et 1"1/4G pour la sortie (DNR), permettant une compatibilité avec des réseaux standards.
