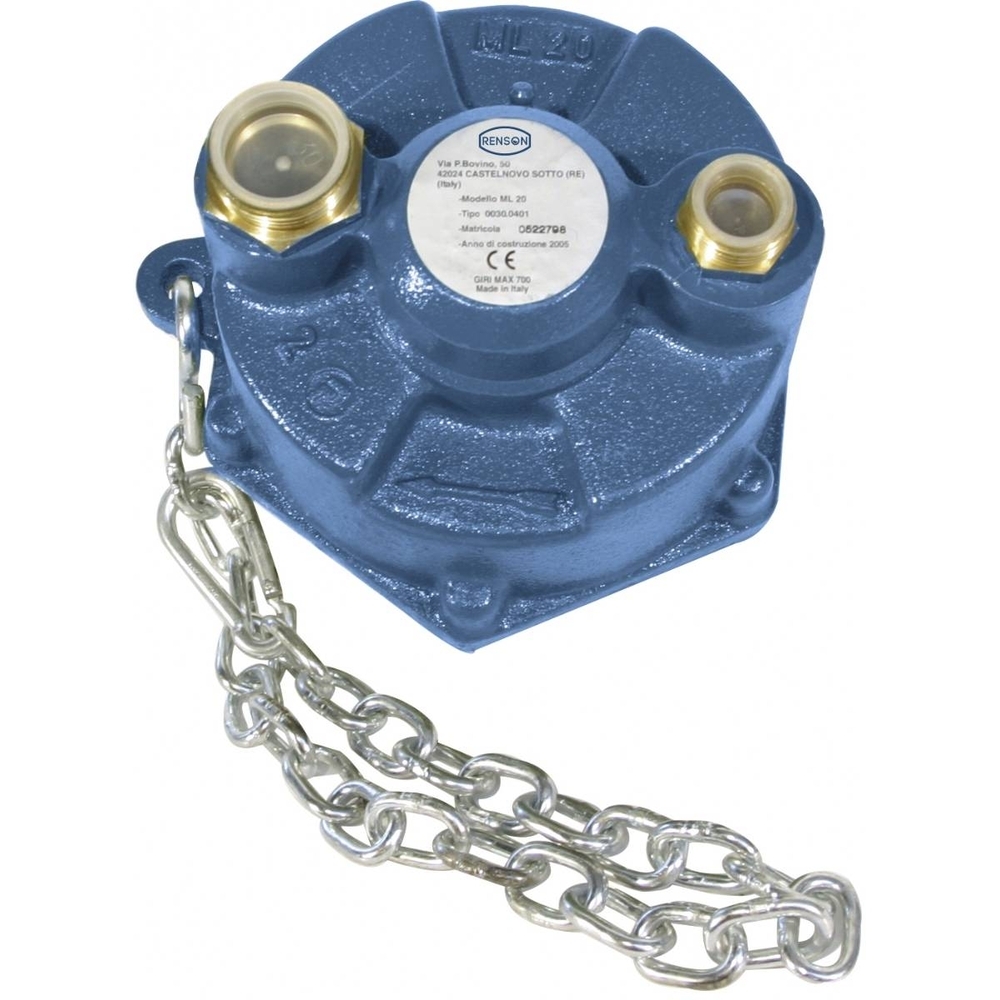

POMPE PRISE DE FORCE FEMELLE AVEC BYPASS + ACCESSOIRES - RENSON - 111134
Référence : U003111134
Découvrez POMPE PRISE DE FORCE FEMELLE AVEC BYPASS + ACCESSOIRES - RENSON - 111134 disponible à l'achat
Les points clés
- Idéale pour l'irrigation et le transfert d'eau claire
- Conception robuste avec corps en fonte et rouleaux en nylon
- Fonctionne à 600 tr/min avec une puissance de 4 kW
- Inclus raccords de 19 et 30 mm pour une utilisation facile
- Dimensions compactes pour un ajustement sur matériel agricole
371,05 € TTC 309,21 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La pompe prise de force femelle avec bypass + accessoires RENSON, modèle PL 386 S, est conçue pour le transfert et l'irrigation d'eaux claires, adaptée à un usage intensif.
Cette pompe volumétrique à rotor à rouleaux est destinée à transférer des fluides de faible viscosité non corrosifs, tels que l'eau ou des préparations pour pulvérisation et désherbage.
Elle peut également être utilisée à basse pression, jusqu'à 20 bars, pour des applications comme les petites irrigations, la pulvérisation ou le lavage.
La pompe fonctionne par entraînement via la prise de force femelle d’un tracteur (PTO) ou par adaptateur, et peut aussi être actionnée par des moteurs électriques, à explosion ou hydrauliques, sous réserve que les limites de fonctionnement précisées soient respectées.
Ses caractéristiques techniques principales sont les suivantes :

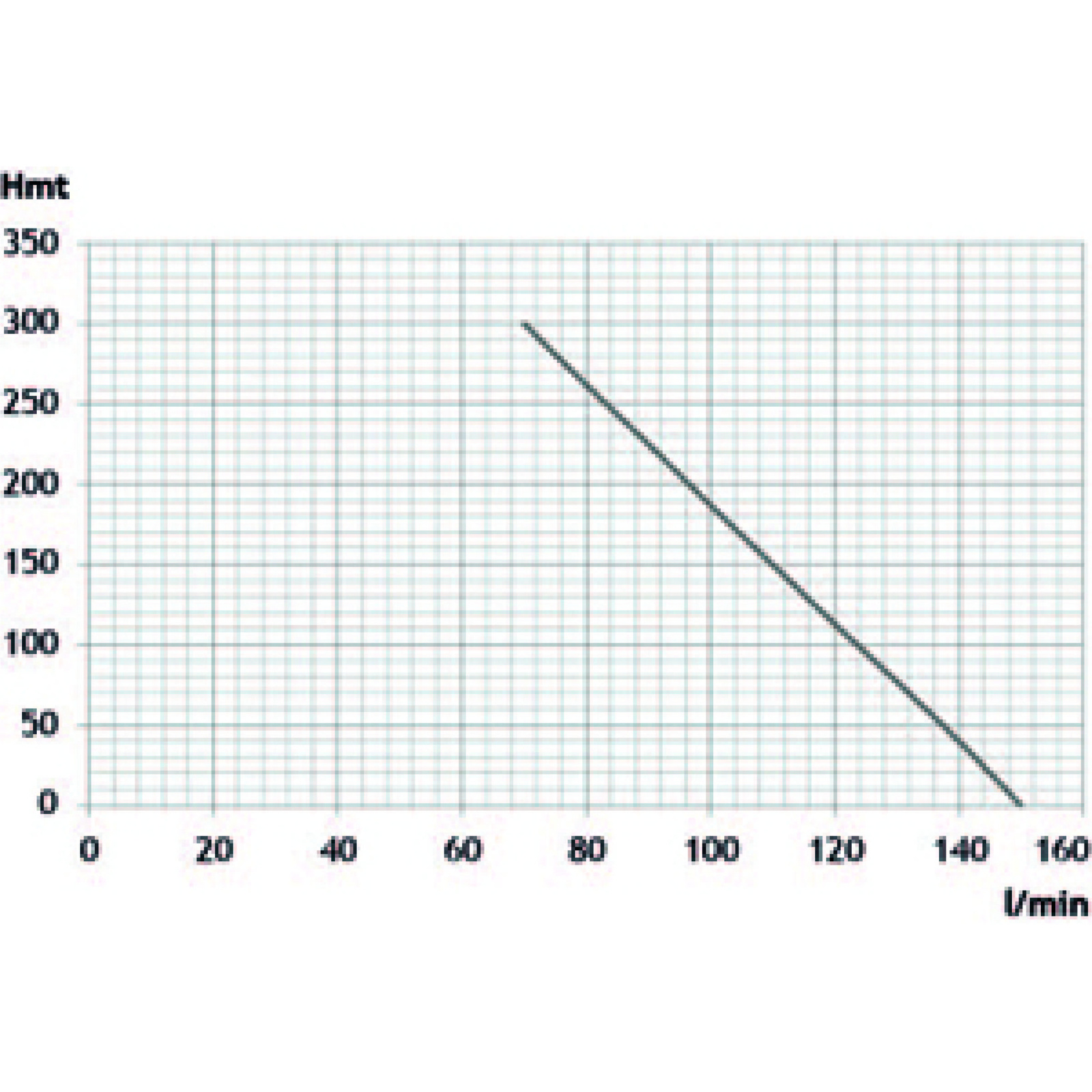

- Débit maximal de 150 litres par minute
- Pression maximale de 25 bars
- Charge hydraulique maximale de 250 mètres
- Distance d’auto-amorçage maximale de 6 mètres, portée à 9 mètres avec clapet de pied
- Vitesse maximale de 600 tours par minute
- Sens de rotation horaire
- Puissance maximale absorbée de 4 kW
- Poids de 11 kg
La construction robuste comprend un corps en fonte et des rouleaux en nylon.
La pompe est livrée avec des raccords de diamètres 19 mm et 30 mm, ainsi qu’un équipement complet incluant un pistolet de lavage.
Ses dimensions compactes de 20 x 25 x 20 cm permettent une installation facile sur le matériel agricole.
Pour son installation, il est recommandé de visser les raccords en s’assurant que l’arbre de la pompe tourne librement.
L’arbre d’entraînement est creux et adapté pour recevoir l’arbre de prise de force du tracteur.
La pompe ne peut être montée que dans un seul sens, la cavité étant borgne.
Le tuyau d’aspiration (Ø 30 mm) doit être rigide et supporter au moins 2 bars de pression.
Un filtre non filtrant d’au moins 120 microns doit être installé, ainsi qu’un clapet de pied si la hauteur d’aspiration est importante.
L’utilisation correcte exige que le puits soit droit et exempt de sédiments, que le tuyau de refoulement soit bien connecté et que la rotation de l’arbre soit progressive pour éviter d’endommager la chaîne.
Il est important de ne pas faire fonctionner la pompe à sec ou avec des liquides abrasifs ou en suspension.
L’entretien comprend une maintenance quotidienne et préventive, notamment la graissage des roulements toutes les 30 heures de travail.
En cas de blocage, une procédure de déblocage manuelle est décrite.
La pompe est conforme aux normes et directives CE, notamment :
- Directive Machines 2006/42/CE
- Directive Basse Tension 2014/35/UE
- Directive Équipement sous pression 2014/68/UE
- Normes NF EN ISO 809, 12100, 60204-1, IEC 60335-2-41
Elle est livrée dans un emballage protecteur et doit être stockée à l’abri des conditions atmosphériques défavorables.
Le transport doit être effectué avec soin, en évitant tout choc ou écrasement des composants.
En résumé, cette pompe est un équipement puissant, compact et fiable, idéal pour les applications agricoles d'irrigation et de transfert d'eau claire, avec une construction robuste et un ensemble complet d’accessoires pour une mise en service rapide.
La pompe prise de force femelle avec bypass de RENSON, modèle PL 386 S, est conçue pour l’irrigation et le transfert d’eaux claires, adaptée à un usage intensif. Elle est entraînée par la prise de force femelle d’un tracteur et fonctionne à une vitesse de rotation de 600 tr/min, avec rotation possible à droite ou à gauche.
Sa construction robuste comprend un corps en fonte et des rouleaux en nylon, assurant durabilité et performance. La pompe absorbe une puissance de 4 kW. Elle est livrée avec des raccords de diamètres 19 mm et 30 mm, ainsi qu’un équipement complet incluant un pistolet de lavage, permettant une utilisation immédiate.
Ses dimensions compactes de 20 x 25 x 20 cm facilitent son intégration sur le matériel agricole. Cette pompe garantit fiabilité et efficacité pour les applications agricoles nécessitant un transfert d’eau clair sous forte sollicitation.
Sa construction robuste comprend un corps en fonte et des rouleaux en nylon, assurant durabilité et performance. La pompe absorbe une puissance de 4 kW. Elle est livrée avec des raccords de diamètres 19 mm et 30 mm, ainsi qu’un équipement complet incluant un pistolet de lavage, permettant une utilisation immédiate.
Ses dimensions compactes de 20 x 25 x 20 cm facilitent son intégration sur le matériel agricole. Cette pompe garantit fiabilité et efficacité pour les applications agricoles nécessitant un transfert d’eau clair sous forte sollicitation.
- modèle : PL 386 S
- corps de pompe en fonte
- rouleaux en nylon
- puissance absorbée : 4 kW
- raccords diam. 19 mm et diam. 30 mm inclus
- équipement et pistolet de lavage fournis
- arbre sur prise de force femelle
- vitesse de rotation : 600 tr/min
- rotation droite ou gauche
- dimensions : 20 x 25 x 20 cm
La pompe s'utilise en étant entraînée par la prise de force femelle d'un tracteur. Pour l'installation, il faut visser les raccords et s'assurer que l'arbre de la pompe tourne librement. La pompe doit être insérée lorsque le moteur est arrêté. L'installation se termine par la connexion du tuyau d'aspiration, des colliers de serrage et du filtre. Le tuyau d'aspiration doit être droit, exempt de sable et de sédiments, et le filtre doit être placé à au moins 20 cm sous la surface du liquide. Le tuyau d'aspiration (diamètre 30 mm) doit être rigide et supporter au moins 2 bars de pression. Le tuyau d'alimentation (diamètre 19 mm) doit pouvoir supporter une pression de service de 30 bars ou être un tube de transfert aux caractéristiques similaires.
L'utilisation correcte de la pompe nécessite de vérifier que l'installation correspond au schéma fourni, que le tuyau de refoulement est correctement connecté, puis d'entamer lentement la rotation de l'arbre pour éviter d'endommager la chaîne d'entraînement. Il faut atteindre progressivement la vitesse souhaitée. En cas de difficulté à amorcer la pompe, il est conseillé d'augmenter la vitesse ou d'insérer un clapet de pied, de plonger le tube dans l'eau ou de nettoyer le filtre.
Pendant l'utilisation, il est recommandé d'éviter que les tuyaux soient écrasés, de ne pas faire fonctionner la pompe à sec, d'éviter les liquides en suspension ou abrasifs, ainsi que les liquides de drainage. Lors des phases de démarrage, il faut éloigner les personnes et les animaux du tracteur et éviter les accélérations ou ralentissements brusques de l'arbre d'entraînement.
Après utilisation, il est nécessaire de laver la pompe à l'eau claire si elle a été utilisée avec différents liquides, de retirer les tuyaux et de laisser la pompe s'écouler pour expulser l'eau résiduelle. Il faut introduire de l'huile de graissage dans les orifices, fermer les capuchons de protection et lubrifier uniformément. La pompe doit ensuite être mise au repos, même si elle reste montée sur l'arbre d'entraînement.
En cas de dysfonctionnement, le manuel propose plusieurs vérifications et remèdes : raccourcir ou nettoyer le tuyau d'aspiration, installer ou vérifier le clapet de pied, vérifier l'usure de la pompe, ajuster la vitesse de rotation, vérifier que le tuyau d'alimentation n'est pas écrasé ou trop petit, et s'assurer que la pompe est adaptée à l'application.
La pompe est utilisée principalement pour le transfert et l'irrigation d'eaux claires, dans des contextes agricoles, avec un usage intensif. Elle fonctionne à une vitesse de rotation de 600 tours par minute, en rotation droite ou gauche.
En cas de blocage (par exemple rotor collé par la rouille), il est possible d'introduire du diesel dans les orifices, de laisser agir, puis de tenter de débloquer la pompe manuellement ou avec une clé universelle. Si la pompe reste bloquée, il faut la démonter par du personnel compétent.
Ainsi, le fonctionnement côté utilisateur repose sur une installation soignée, un démarrage progressif, une utilisation dans des conditions adaptées, un entretien régulier et des opérations post-utilisation pour garantir un résultat optimal en transfert d'eau claire.
L'utilisation correcte de la pompe nécessite de vérifier que l'installation correspond au schéma fourni, que le tuyau de refoulement est correctement connecté, puis d'entamer lentement la rotation de l'arbre pour éviter d'endommager la chaîne d'entraînement. Il faut atteindre progressivement la vitesse souhaitée. En cas de difficulté à amorcer la pompe, il est conseillé d'augmenter la vitesse ou d'insérer un clapet de pied, de plonger le tube dans l'eau ou de nettoyer le filtre.
Pendant l'utilisation, il est recommandé d'éviter que les tuyaux soient écrasés, de ne pas faire fonctionner la pompe à sec, d'éviter les liquides en suspension ou abrasifs, ainsi que les liquides de drainage. Lors des phases de démarrage, il faut éloigner les personnes et les animaux du tracteur et éviter les accélérations ou ralentissements brusques de l'arbre d'entraînement.
Après utilisation, il est nécessaire de laver la pompe à l'eau claire si elle a été utilisée avec différents liquides, de retirer les tuyaux et de laisser la pompe s'écouler pour expulser l'eau résiduelle. Il faut introduire de l'huile de graissage dans les orifices, fermer les capuchons de protection et lubrifier uniformément. La pompe doit ensuite être mise au repos, même si elle reste montée sur l'arbre d'entraînement.
En cas de dysfonctionnement, le manuel propose plusieurs vérifications et remèdes : raccourcir ou nettoyer le tuyau d'aspiration, installer ou vérifier le clapet de pied, vérifier l'usure de la pompe, ajuster la vitesse de rotation, vérifier que le tuyau d'alimentation n'est pas écrasé ou trop petit, et s'assurer que la pompe est adaptée à l'application.
La pompe est utilisée principalement pour le transfert et l'irrigation d'eaux claires, dans des contextes agricoles, avec un usage intensif. Elle fonctionne à une vitesse de rotation de 600 tours par minute, en rotation droite ou gauche.
En cas de blocage (par exemple rotor collé par la rouille), il est possible d'introduire du diesel dans les orifices, de laisser agir, puis de tenter de débloquer la pompe manuellement ou avec une clé universelle. Si la pompe reste bloquée, il faut la démonter par du personnel compétent.
Ainsi, le fonctionnement côté utilisateur repose sur une installation soignée, un démarrage progressif, une utilisation dans des conditions adaptées, un entretien régulier et des opérations post-utilisation pour garantir un résultat optimal en transfert d'eau claire.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les matériaux utilisés pour la construction de cette pompe ?
La pompe est conçue avec un corps en fonte pour une robustesse accrue et des rouleaux en nylon, assurant une bonne résistance à l’usure lors d’un usage intensif.
Quelle est la puissance et la vitesse de fonctionnement de cette pompe ?
Elle absorbe une puissance de 4 kW et fonctionne à une vitesse de rotation de 600 tours par minute, avec possibilité de rotation à droite ou à gauche.
Quels types de raccords sont fournis avec la pompe ?
La pompe est livrée avec des raccords de 19 mm et 30 mm, facilitant son installation et son utilisation immédiate.
Pour quel type d’eau cette pompe est-elle adaptée ?
Elle est spécifiquement conçue pour le transfert et l’irrigation d’eaux claires, ce qui la rend adaptée à des applications agricoles ou d’irrigation.
Quelles sont les dimensions et la compacité de ce produit ?
Avec des dimensions de 20 x 25 x 20 cm, la pompe reste compacte, ce qui facilite son intégration sur du matériel agricole existant.
