POMPE PRISE DE FORCE FEMELLE NUE - RENSON - 111133
Référence : U003111133
Découvrez POMPE PRISE DE FORCE FEMELLE NUE - RENSON - 111133 disponible à l'achat
- Conçue pour l'irrigation et le transfert d'eau claire
- Robuste et adaptée à un usage intensif
- Corps en fonte pour une durabilité accrue
- Raccords de diamètre 19 et 30 mm inclus
- Vitesse de rotation de 600 tr/min avec double sens
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La pompe prise de force femelle nue RENSON, modèle PL 386 N, est spécialement conçue pour l'irrigation et le transfert d'eau claire.
Cette pompe volumétrique à rotor à rouleaux est destinée au transfert de fluides de faible viscosité non corrosifs, tels que l'eau ou des préparations pour pulvérisation et désherbage.
Elle offre également une utilisation possible à basse pression (maximum 20 bars) pour des petites irrigations, pulvérisation, désherbage et lavage.
La pompe est entraînée par la prise de force d'un tracteur (PTO) via un arbre monté sur prise de force femelle.
Elle peut aussi être actionnée par des moteurs électriques, à explosion ou hydrauliques, sous réserve que les limites de fonctionnement précisées soient respectées.
Sa construction robuste associe un corps en fonte et des rouleaux en nylon, garantissant durabilité et résistance à un usage intensif.
Elle est livrée avec des raccords de diamètre 19 mm et 30 mm.
Les caractéristiques techniques détaillées sont les suivantes :

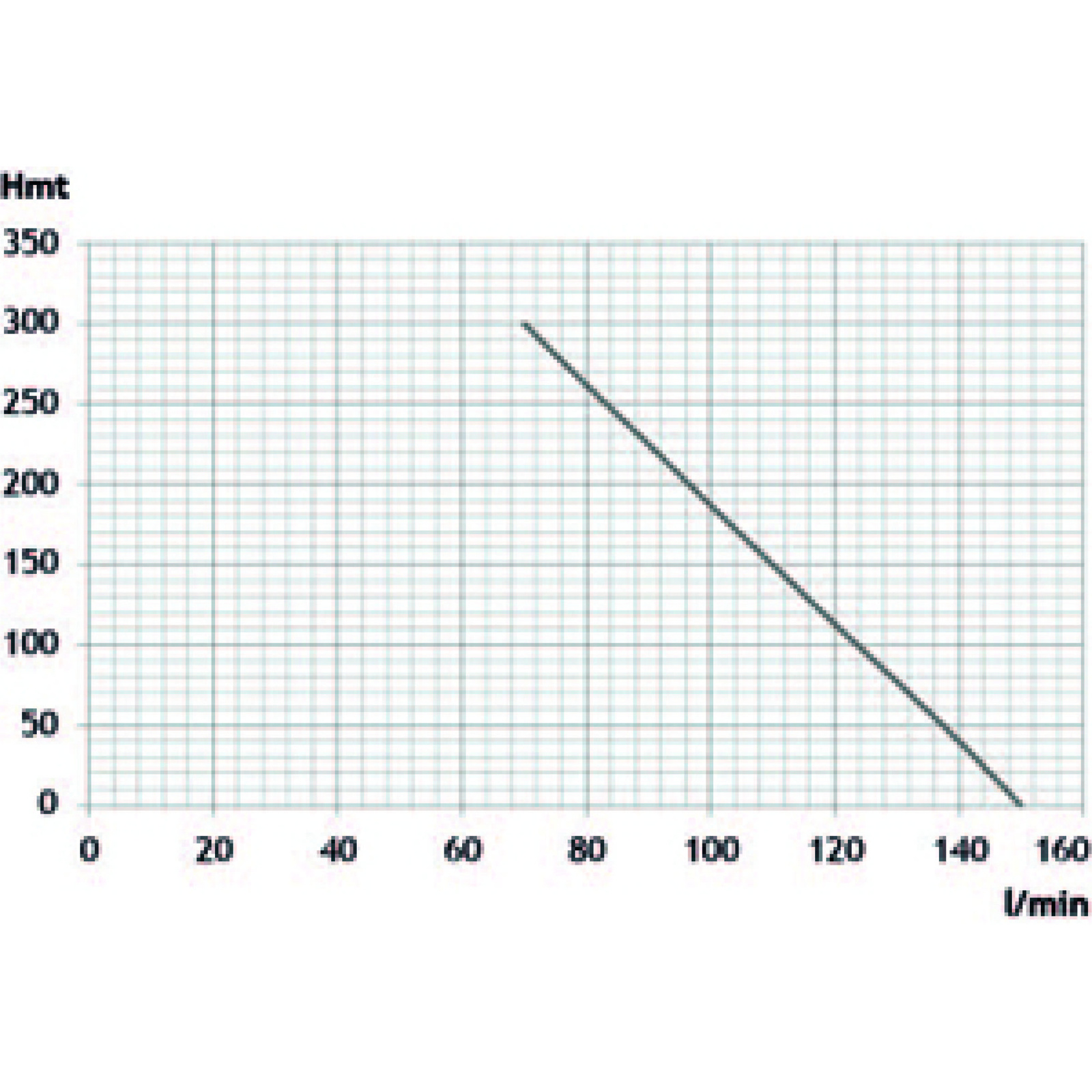

- Débit maximum de 150 litres par minute
- Pression maximale de 25 bars
- Charge hydraulique maximale de 250 mètres
- Distance d’auto-amorçage maximale de 6 mètres, pouvant atteindre 9 mètres avec clapet de pied
- Vitesse maximale de 600 tours par minute
- Sens de rotation dans le sens horaire des aiguilles d’une montre
- Puissance maximale absorbée de 4 kW
- Poids de 11 kg
La pompe supporte une rotation à droite ou à gauche, ce qui permet une adaptation aux besoins spécifiques de l’installation.
Pour l’installation, il est essentiel que l’arbre de la pompe tourne librement et que la pompe soit insérée uniquement moteur arrêté.
La pompe doit être fixée solidement via la chaîne et un point d’ancrage fixe pour résister aux efforts transmis.
Le tuyau d’aspiration (Ø 30 mm) doit être rigide, capable de supporter au moins 2 bars de pression, et équipé d’un filtre non filtrant d’au moins 120 microns.
Le tuyau d’alimentation (Ø 19 mm) doit pouvoir supporter une pression de service de 30 bars ou être un tube de transfert aux caractéristiques équivalentes.
L’utilisation correcte de la pompe nécessite de vérifier que l’installation correspond au schéma de montage, que le puits est exempt de sable et sédiments, et que les tuyaux sont bien connectés et non écrasés.
Il faut démarrer la pompe lentement pour éviter d’endommager la chaîne et atteindre progressivement la vitesse souhaitée.
La pompe est conçue pour un usage intensif, avec des opérations de maintenance préventive à réaliser toutes les 30 heures de travail, notamment la graissage des roulements.
Une maintenance extraordinaire est prévue uniquement en cas d’utilisation incorrecte ou de blocage du rotor.
Elle est livrée dans un emballage de protection et doit être stockée dans un endroit protégé des conditions atmosphériques.
Le transport doit être effectué avec soin pour éviter tout dommage.
Cette pompe est conforme aux normes et directives CE, notamment la directive machines 2006/42/CE, la directive basse tension 2014/35/UE, la directive équipements sous pression 2014/68/UE, et aux normes NF EN ISO 809, 12100, 60204-1 et IEC 60335-2-41.
Un accessoire conseillé est le pistolet seul pour pompe prise de force PL386 (code 111131).
En résumé, la pompe prise de force femelle nue RENSON 111133 est une solution fiable et robuste, adaptée à l’irrigation et au transfert d’eau claire, avec des caractéristiques techniques précises et une construction durable en fonte et nylon.
Elle offre une grande flexibilité d’utilisation grâce à sa double rotation et son adaptation aux prises de force de tracteur.
Les conditions d’installation, d’utilisation et d’entretien sont clairement définies pour assurer une performance optimale et une longue durée de vie.
Ses caractéristiques techniques incluent :
- Un corps de pompe en fonte assurant solidité et durabilité.
- Des rouleaux en nylon pour une résistance optimale.
- Une puissance absorbée de 4 kW.
- Des raccords fournis de diamètre 19 mm et 30 mm.
- Un arbre monté sur prise de force femelle.
- Une vitesse de rotation de 600 tours par minute.
- Une rotation possible à droite ou à gauche, offrant une grande adaptabilité selon les besoins.
Cette pompe est conçue pour garantir des performances fiables dans des conditions d’utilisation exigeantes. Elle est recommandée pour des applications agricoles nécessitant un transfert d’eau efficace et durable.
- modèle : PL 386 N
- corps de pompe en fonte
- rouleaux en nylon
- puissance absorbée : 4 kW
- livré avec raccords diamètre 19 mm et 30 mm
- arbre sur prise de force femelle
- vitesse de rotation : 600 tr/min
- rotation droite ou gauche
Il est nécessaire de connecter un tuyau d’aspiration rigide (diamètre 30 mm) capable de supporter au moins 2 bars de pression et équipé d’un filtre non filtrant d’au moins 120 microns. Le tuyau d’aspiration doit être placé dans un liquide exempt de sable et de sédiments, avec le filtre situé à au moins 20 cm sous la surface. Le tuyau de refoulement doit également être correctement connecté, avec un tuyau d’alimentation adapté (diamètre 19 mm) supportant une pression de service de 30 bars ou un tube de transfert aux mêmes caractéristiques.
Pour démarrer la pompe, il faut faire tourner lentement l’arbre afin d’éviter de déchirer la chaîne au niveau du point d’accouplement et du corps de la pompe. La vitesse doit être augmentée progressivement jusqu’à atteindre la vitesse souhaitée. En cas de difficulté au démarrage, il est conseillé d’augmenter la vitesse ou de vérifier le clapet de pied, le filtre ou le tube d’aspiration.
Pendant l’utilisation, il est important d’éviter de faire fonctionner la pompe sans liquide, avec des liquides en suspension ou abrasifs, ou avec des liquides de drainage. Les tuyaux ne doivent pas être écrasés. Il faut également éviter les accélérations brusques ou les ralentissements de l’arbre d’entraînement, en particulier lors des phases de démarrage.
Après chaque utilisation, il est recommandé de laver la pompe à l’eau claire, de retirer les orifices, de libérer la pompe de la prise de force et de purger l’eau résiduelle en introduisant de l’huile de graissage dans les orifices, puis de refermer les capuchons de protection. La pompe peut rester montée sur l’arbre d’entraînement mais doit être mise au repos.
En cas de fonctionnement non conforme, plusieurs causes et remèdes sont indiqués : par exemple, si la pompe n’aspire pas, vérifier la longueur et l’obstruction du tuyau d’aspiration, la hauteur d’aspiration, l’usure de la pompe ou la vitesse de rotation de l’arbre. Si le débit est trop faible, vérifier l’immersion du tuyau d’aspiration, l’état du tuyau d’alimentation et la pression d’utilisation.
Cette pompe est utilisable pour le transfert de fluides à faible viscosité non corrosifs, comme l’eau claire, et peut être employée dans des contextes d’irrigation, de petites irrigations, de pulvérisation et de désherbage. Elle est adaptée à un usage intensif.
En cas de blocage de la pompe, il est possible d’introduire du diesel par les orifices pour dégripper le rotor, puis de faire tourner manuellement l’arbre ou avec une clé universelle. Si la pompe reste bloquée, elle doit être démontée par du personnel compétent.
Le résultat attendu est un transfert efficace de l’eau claire ou de fluides similaires, avec une utilisation adaptée aux conditions et aux précautions mentionnées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
À quelle puissance la pompe fonctionne-t-elle et quelle est sa vitesse de rotation ?
La pompe fonctionne avec une puissance absorbée de 4 kW et une vitesse de rotation de 600 tr/min. Elle peut tourner aussi bien dans le sens horaire que antihoraire, ce qui permet une adaptation aux besoins spécifiques du chantier.
Quels matériaux composent la pompe et quels sont leurs avantages ?
Le corps de la pompe est en fonte, assurant une bonne durabilité et robustesse. Les rouleaux sont en nylon, ce qui contribue à la résistance à l'usure et à la longévité du produit.
Quels types de raccords sont fournis avec cette pompe ?
La pompe est livrée avec des raccords de diamètre 19 mm et 30 mm, facilitant son raccordement sur différentes installations d'irrigation ou de transfert d'eau claire.
Pour quel usage cette pompe est-elle conçue ?
Elle est spécifiquement conçue pour l'irrigation et le transfert d'eau claire, répondant ainsi aux exigences d'un usage intensif dans ces domaines.
Comment la pompe s'adapte-t-elle à la prise de force du tracteur ?
La pompe est équipée d'une prise de force femelle nue, compatible avec l'entraînement par la prise de force d'un tracteur, ce qui permet une intégration directe et fiable sur le matériel agricole.
