POMPE RELEVAGE DILACERATRICE HORIZONTALE 380V 1,1KW DN40 - RENSON - 159644
Référence : U003159644
Découvrez POMPE RELEVAGE DILACERATRICE HORIZONTALE 380V 1,1KW DN40 - RENSON - 159644 disponible à l'achat
Les points clés
- Hauteur de refoulement jusqu'à 17,50 mètres
- Débit maximal de 420 litres par minute
- Conçu pour des granulométries jusqu'à 9 mm
- Idéal pour des matières sèches jusqu'à 8 %
- Fonctionnement efficace à 380 V et 1,1 kW
2 398,33 € TTC 1 998,61 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

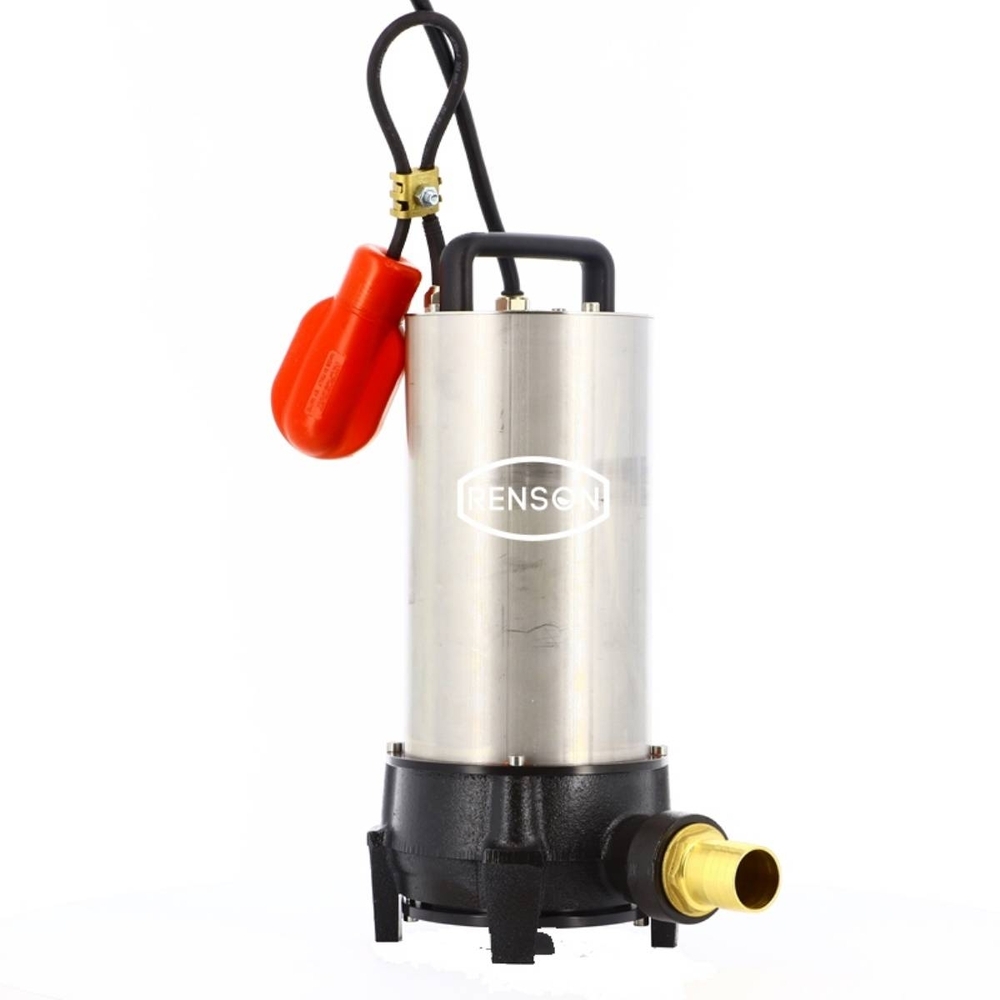

Découvrez la pompe de relevage dilacératrice horizontale 380V 1,1KW DN40 de la marque RENSON, modèle PTS 40.
Cette pompe est spécialement conçue pour relever des eaux chargées de particules solides et de matières fibreuses, notamment dans des applications d’élevage comme le purin.
Elle broie toutes les particules dès leur entrée grâce à ses couteaux et contre-couteau en acier au chrome vanadium, garantissant un fonctionnement efficace et évitant les obstructions.
Le moteur triphasé asynchrone, protégé et bobiné pour une tension de 380 V, développe une puissance de 1,10 kW avec un ampérage de 2,50 A et une vitesse de rotation de 2790 tours/minute.
Les caractéristiques techniques précises sont les suivantes :
- Hauteur de refoulement maximale de 17,50 mètres
- Débit maximal de 420 litres par minute
- Granulométrie maximale supportée de 9 mm
- Taux maximal de matières sèches de 5 à 8 % selon les sources

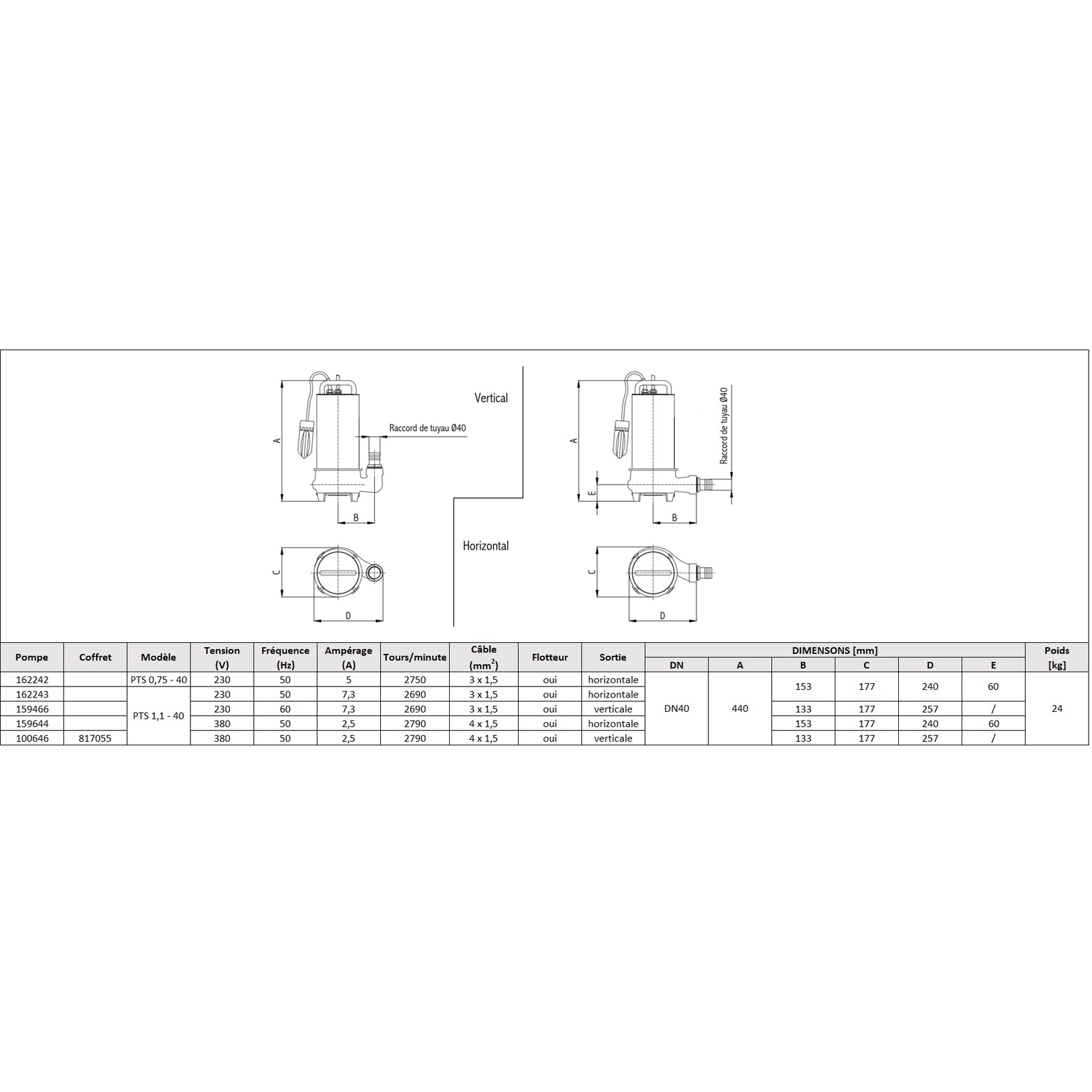

- Dimensions compactes : hauteur 440 mm, largeur 240 mm, longueur 177 mm
- Poids total de 24 kg
- Refoulement cannelé horizontal en DN 40 mm (1"1/2)
- Livrée avec un câble d’alimentation électrique type H07RNF de 10 mètres et un flotteur
La pompe doit fonctionner en immersion complète dans le liquide pompé, qui assure le refroidissement du moteur.
La profondeur d’immersion maximale recommandée est de 20 mètres et la température maximale du liquide pompé est de 40°C.
Le pH du liquide doit être compris entre 5 et 12.
La construction robuste comprend une pompe à plateau dilacérateur en fonte et un arbre moteur en acier inoxydable.
La garniture mécanique est en carbure de silicium, assurant une bonne étanchéité et durabilité.
Pour une installation optimale, il est recommandé de respecter certaines conditions :
- La pompe doit être installée dans une fosse bien ventilée si le liquide peut dégager des gaz explosifs.
- Le pied d’assise doit être solidement fixé au fond de la cuve avec un orifice de refoulement positionné au point le plus bas.
- La tuyauterie de refoulement doit permettre un débit suffisant pour éviter les colmatages, avec une vitesse minimale de 0,8 m/s (1,6 m/s en présence de sable).
- Les câbles d’alimentation doivent être protégés contre l’humidité et ne jamais être tirés ou pliés excessivement.
La pompe est équipée de sondes thermiques intégrées pour la protection du moteur contre la surchauffe, avec un indice de protection IP68 et classe d’isolation F.
Elle est conforme aux normes de sécurité européennes, notamment la directive machines 98/37/CE et les normes environnementales RoHS.

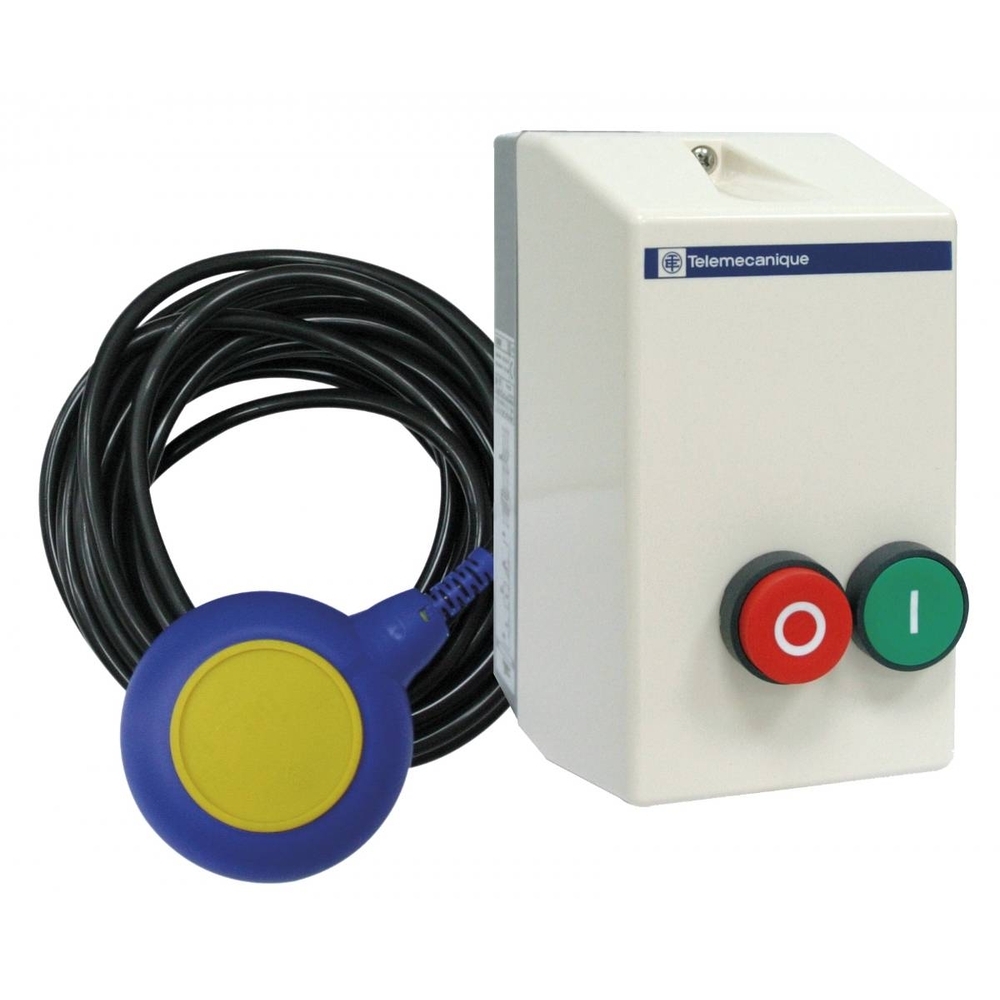

Le produit est livré sans raccord mais des accessoires sont conseillés pour une installation complète : collier de serrage inox, tuyau spiralé Ø40, coude cannelé nylon mâle 1"1/2 x 40, kit de commande marche/arrêt avec flotteur.
Enfin, cette pompe est adaptée à un usage intensif dans le secteur agricole et d’élevage, capable de traiter des eaux chargées avec des particules solides et des fibres tout en assurant un fonctionnement fiable et durable.
La pompe de relevage dilacératrice horizontale 380V 1,1 kW DN40 de la marque RENSON est conçue pour relever des eaux chargées, notamment dans des applications d'élevage comme le pompage de purin. Elle supporte une eau contenant des particules solides et des matières fibreuses grâce à son système de couteaux et contre-couteau qui broient toutes les particules dès leur entrée dans la pompe, garantissant ainsi un fonctionnement efficace et sans obstruction.
Cette pompe robuste et compacte est équipée d’un moteur triphasé asynchrone protégé, avec un bobinage 380 V - 50 Hz, un rotor à cage d’écureuil, des sondes thermiques incorporées et un indice de protection IP68 classe F. Elle doit impérativement fonctionner en immersion complète, ce qui assure le refroidissement du moteur. La température maximale du liquide pompé est de 40 °C, avec une profondeur d’immersion maximale de 20 mètres.
Les caractéristiques techniques principales sont les suivantes :
- Hauteur maximale de refoulement (HMT) : 17,50 mètres
- Débit maximal : 420 litres par minute (soit 25,2 m³/h à 5,9 m de HMT)
- Granulométrie maximale : 9 mm
- Taux maximal de matière sèche : 5 %
- Modèle : PTS 40
- Ampérage : 2,50 A
- Vitesse de rotation : 2790 tours/min
- Dimensions : hauteur 440 mm, largeur 240 mm, longueur 177 mm
- Poids : 24 kg
- Diamètre nominal de refoulement (DNR) : 40 mm (1" 1/2)
La construction comprend une pompe à plateau dilacérateur en fonte, des couteaux en acier au chrome vanadium, un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium. Le refoulement est cannelé horizontal en DN 40 mm. La pompe est livrée avec un câble d’alimentation électrique type H07RNF de 10 mètres et un flotteur.
Elle est recommandée pour un usage intensif avec des eaux chargées de particules solides, dans des conditions où la densité de matières sèches ne dépasse pas 5 %. La pompe est livrée sans raccord, mais plusieurs accessoires sont conseillés pour son installation, tels que collier de serrage inox, coude cannelé nylon mâle et kit marche/arrêt avec flotteur.
Les avantages majeurs de ce modèle résident dans sa capacité à broyer les matières solides et fibreuses dès leur entrée, son moteur protégé et la fourniture d’un flotteur pour une gestion automatique du fonctionnement. Cette pompe garantit ainsi une fiabilité et une efficacité adaptées aux exigences des applications d’élevage. Elle bénéficie d’une garantie de 2 ans.
Cette pompe robuste et compacte est équipée d’un moteur triphasé asynchrone protégé, avec un bobinage 380 V - 50 Hz, un rotor à cage d’écureuil, des sondes thermiques incorporées et un indice de protection IP68 classe F. Elle doit impérativement fonctionner en immersion complète, ce qui assure le refroidissement du moteur. La température maximale du liquide pompé est de 40 °C, avec une profondeur d’immersion maximale de 20 mètres.
Les caractéristiques techniques principales sont les suivantes :
- Hauteur maximale de refoulement (HMT) : 17,50 mètres
- Débit maximal : 420 litres par minute (soit 25,2 m³/h à 5,9 m de HMT)
- Granulométrie maximale : 9 mm
- Taux maximal de matière sèche : 5 %
- Modèle : PTS 40
- Ampérage : 2,50 A
- Vitesse de rotation : 2790 tours/min
- Dimensions : hauteur 440 mm, largeur 240 mm, longueur 177 mm
- Poids : 24 kg
- Diamètre nominal de refoulement (DNR) : 40 mm (1" 1/2)
La construction comprend une pompe à plateau dilacérateur en fonte, des couteaux en acier au chrome vanadium, un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium. Le refoulement est cannelé horizontal en DN 40 mm. La pompe est livrée avec un câble d’alimentation électrique type H07RNF de 10 mètres et un flotteur.
Elle est recommandée pour un usage intensif avec des eaux chargées de particules solides, dans des conditions où la densité de matières sèches ne dépasse pas 5 %. La pompe est livrée sans raccord, mais plusieurs accessoires sont conseillés pour son installation, tels que collier de serrage inox, coude cannelé nylon mâle et kit marche/arrêt avec flotteur.
Les avantages majeurs de ce modèle résident dans sa capacité à broyer les matières solides et fibreuses dès leur entrée, son moteur protégé et la fourniture d’un flotteur pour une gestion automatique du fonctionnement. Cette pompe garantit ainsi une fiabilité et une efficacité adaptées aux exigences des applications d’élevage. Elle bénéficie d’une garantie de 2 ans.
- hauteur de refoulement maximale : 17,50 mètres
- débit maximal : 420 l/min
- granulométrie maximale : 9 mm
- taux de matière sèche maximal : 8 %
- modèle : PTS 40
- tension : 380 V
- puissance : 1,10 kW
- ampérage : 2,50 A
- vitesse : 2790 tours/min
- diamètre nominal de refoulement (DNR) : 40 mm
- hauteur : 440 mm
- largeur : 240 mm
- longueur : 177 mm
- poids : 24 kg
- type de roue : dilacératrice
- construction : pompe à plateau dilacérateur en fonte
- couteaux en acier au chrome vanadium
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium
- refoulement cannelé horizontal en DN 40 mm
- câble d'alimentation électrique type H07RNF de 10 mètres livré
- moteur triphasé asynchrone bobiné 380 V - 50 Hz
- rotor à cage d'écureuil
- sondes thermiques incorporées
- indice de protection IP68 - classe d’isolation F
La pompe de relevage dilacératrice horizontale doit fonctionner en immersion complète dans le liquide à pomper, ce qui permet le refroidissement du moteur. Elle est utilisée pour relever des eaux chargées de particules solides et de matières fibreuses, notamment dans des applications d’élevage comme le pompage de purin.
Son principe d’utilisation repose sur un système de couteaux et contre-couteau qui broient toutes les particules dès leur entrée dans la pompe, évitant ainsi les obstructions. La pompe doit être immergée à une profondeur maximale de 20 mètres, avec une température du liquide pompé ne dépassant pas 40°C et un taux maximal de matières sèches de 5 %.
Elle est destinée à un usage intensif dans des eaux chargées, avec une granulométrie maximale des particules de 9 mm. Le liquide pompé doit avoir un pH compris entre 5 et 12, et la densité ne doit pas excéder 1,1 kg/dm³.
En cas de fonctionnement non conforme, il est nécessaire de vérifier que le rotor tourne librement, que le niveau d’huile dans la chambre d’huile est correct, et que le sens de rotation du moteur est conforme pour éviter une surcharge, des vibrations ou une baisse de débit.
Le rendement attendu est une hauteur maximale de refoulement de 17 mètres et un débit maximal de 420 litres par minute, avec un fonctionnement sans obstruction grâce au broyage des matières solides et fibreuses dès leur entrée dans la pompe.
Son principe d’utilisation repose sur un système de couteaux et contre-couteau qui broient toutes les particules dès leur entrée dans la pompe, évitant ainsi les obstructions. La pompe doit être immergée à une profondeur maximale de 20 mètres, avec une température du liquide pompé ne dépassant pas 40°C et un taux maximal de matières sèches de 5 %.
Elle est destinée à un usage intensif dans des eaux chargées, avec une granulométrie maximale des particules de 9 mm. Le liquide pompé doit avoir un pH compris entre 5 et 12, et la densité ne doit pas excéder 1,1 kg/dm³.
En cas de fonctionnement non conforme, il est nécessaire de vérifier que le rotor tourne librement, que le niveau d’huile dans la chambre d’huile est correct, et que le sens de rotation du moteur est conforme pour éviter une surcharge, des vibrations ou une baisse de débit.
Le rendement attendu est une hauteur maximale de refoulement de 17 mètres et un débit maximal de 420 litres par minute, avec un fonctionnement sans obstruction grâce au broyage des matières solides et fibreuses dès leur entrée dans la pompe.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité de refoulement de cette pompe dilacératrice horizontale ?
Cette pompe offre une hauteur de refoulement maximale de 17,50 mètres, ce qui permet de relever efficacement des eaux chargées sur des distances verticales importantes.
Quel débit maximal peut-elle atteindre en fonctionnement ?
Elle peut atteindre un débit maximal de 420 litres par minute, assurant un bon volume d’évacuation pour des applications exigeantes.
Quels types de matières solides cette pompe peut-elle gérer ?
Elle est conçue pour des granulométries jusqu’à 9 mm et peut traiter des matières sèches jusqu’à 8 % sans compromettre son fonctionnement.
Quelles sont les caractéristiques électriques et mécaniques principales de ce modèle ?
La pompe fonctionne en 380 V avec une puissance de 1,1 kW et un courant de 2,50 A. Elle tourne à 2790 tours par minute et possède un raccord DN40.
Quels sont les dimensions et le poids de cette pompe pour évaluer son installation ?
Elle mesure 440 mm de hauteur, 240 mm de largeur et 177 mm de longueur, avec un poids de 24 kg, ce qui facilite son intégration dans des espaces restreints.
