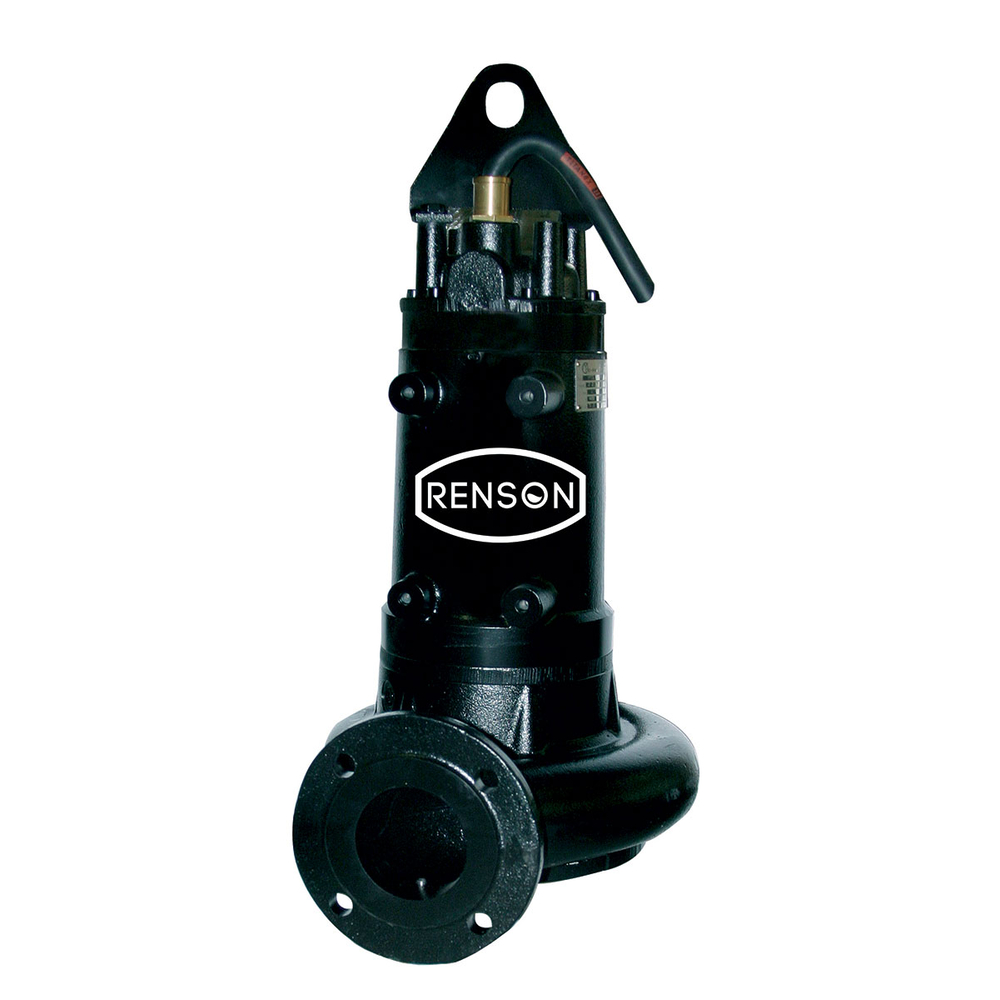

POMPE RELEVAGE DILACERATRICE HORIZONTALE 380V 15KW DN80 - RENSON - 854101
Référence : U003854101
Découvrez POMPE RELEVAGE DILACERATRICE HORIZONTALE 380V 15KW DN80 - RENSON - 854101 disponible à l'achat
- HMT maximale de 38,90 mètres
- Débit maximal de 1800 l/min
- Granulométrie maximale de 28 mm
- Taux de matière sèche jusqu'à 12 %
- Modèle performant pour divers usages
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la pompe de relevage dilacératrice horizontale 380V 15KW DN80 de RENSON, conçue pour le transfert de liquides chargés dans des applications agricoles, notamment l’élevage et le relevage de lisier.
Cette pompe submersible supporte une eau chargée de particules solides et de matières fibreuses et boueuses.
Elle broie toutes les particules dès leur entrée grâce à son double plateau dilacérateur, assurant un fonctionnement efficace et fiable.
Le moteur est protégé et conçu pour un usage intensif en immersion complète dans le liquide pompé, garantissant un refroidissement optimal.
Ses caractéristiques techniques sont les suivantes :
- Hauteur manométrique totale (HMT) maximale de 38,90 mètres
- Débit maximal de 1800 litres par minute
- Granulométrie maximale prise en charge : 28 mm
- Taux de matière sèche jusqu’à 12 %
- Plage de pH du liquide pompé : 5 à 12
- Température maximale du liquide pompé : 40°C
- Profondeur d’immersion maximale : 20 mètres
La pompe est équipée d’un moteur triphasé IE1, bobinage 380 V - 50 Hz, avec rotor à cage d’écureuil tournant à 2900 tours/minute.
Elle dispose de 3 sondes thermiques incorporées dans le bobinage moteur pour une protection au-delà de 132°C.
Le moteur bénéficie d’un indice de protection IP68 et d’une classe d’isolement F.
La construction comprend un corps de pompe dilacératrice en fonte, un arbre moteur en acier inoxydable, et une garniture mécanique en carbure de silicium côté hydraulique.
La pompe est livrée avec 10 mètres de câble.
Ses dimensions sont de 882 mm de hauteur, 403 mm de largeur, 327 mm de longueur, pour un poids total de 168,5 kg.
Le fonctionnement optimal est assuré dans un cadre d’utilisation où la pompe travaille immergée en continu, avec un liquide chargé en particules solides, dans des conditions d’usage intensif.
Elle est recommandée pour relever des eaux chargées dans des applications agricoles, notamment le lisier.
Pour une installation sécurisée, il est conseillé de prévoir une protection thermique et/ou un dispositif contre le manque d’eau, ainsi qu’un support adapté.
La pompe est livrée sans raccord, joint ni support.
Elle est compatible avec plusieurs accessoires recommandés pour faciliter son installation et son usage : collier de serrage tourillon en acier zingué, tuyau EPDM diamètre 80, kit de raccordement droit rond/cannelé galvanisé diamètre 80, châssis soutien galva horizontal pour pompe DN80, coffret de commande pour pompe ou malaxeur de 2,2 kW à 5,5 kW, sonde de niveau à lisier et kit accessoires.
La pompe est conçue pour un usage conforme aux normes de sécurité et environnementales européennes, notamment la directive 2006/42/CE relative aux machines, et répond aux exigences RoHS et DEEE.
Son entretien comprend des contrôles réguliers des parties usées, un contrôle et une vidange de l’huile toutes les 5000 à 7000 heures en conditions normales, ainsi que la vérification du bon fonctionnement des sondes thermiques et des protections moteur.
Le démontage et le remontage du broyeur et de la partie hydraulique sont détaillés pour assurer un entretien efficace.
La pompe doit être manipulée avec précaution lors du transport et du stockage, toujours en position verticale et avec le câble correctement enroulé.
Avant toute réutilisation après un stockage prolongé, un nettoyage et un contrôle du rotor et du niveau d’huile sont nécessaires.
Enfin, la pompe est livrée avec un manuel complet d’installation, de mise en service et d’entretien, garantissant un usage sûr et performant.
Cette pompe dilacératrice en fonte est équipée d’un double plateau dilacérateur qui broie toutes les particules dès leur entrée, assurant ainsi un fonctionnement fiable même avec des matières boueuses. Son moteur triphasé IE1, bobinage 380 V - 50 Hz, est protégé par trois sondes thermiques intégrées dans le bobinage, garantissant une protection au-delà de 132 °C. Le rotor est à cage d’écureuil, avec une vitesse de rotation de 2900 tours/minute, un couplage étoile et un indice de protection IP68 classe F.
Ses caractéristiques techniques principales sont :
- Hauteur manométrique totale (HMT) maximale : 38,90 mètres
- Débit maximal : 1800 l/min
- Tension : 380 V
- Puissance : 15 kW
- Ampérage : 31,20 A
- Dimensions : hauteur 882 mm, largeur 403 mm, longueur 327 mm
- Poids : 168,50 kg
- DN : 80 (3 pouces)
- Taux de matière sèche max : 12 %
- Plage de pH du liquide pompé : 5 à 12
- Profondeur d’immersion maximale : 20 mètres
- Température maximale du liquide pompé : 40 °C
La pompe doit impérativement fonctionner en immersion complète pour assurer le refroidissement du moteur. Elle est livrée avec 10 mètres de câble, sans raccord, joint ni support. Il est recommandé de prévoir une protection thermique et/ou une protection contre le manque d’eau ainsi qu’un support adapté.
La construction comprend un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium côté hydraulique, avec une garniture mécanique côté moteur.
Des accessoires conseillés complètent l’installation, tels que des colliers de serrage, tuyaux EPDM, kits de raccordement, châssis de soutien horizontal, coffrets de commande, sondes de niveau à lisier et kits accessoires.
Ce modèle est aussi disponible sur demande avec un revêtement spécifique en nickel résistant aux liquides acides, adapté aux applications avec farine de paille.
Cette pompe offre robustesse, efficacité et fiabilité pour des usages intensifs dans le relevage d’eaux chargées avec particules solides et matières fibreuses.
- HMT max : 38,90 mètres
- Débit max : 1800 l/min
- Granulométrie max : 28 mm
- Taux de matière sèche max : 12 %
- Modèle : PTS 80
- Tension : 380 V
- Puissance : 15 kW
- Ampérage : 31,20 A
- Tour/min : 2900
- Couplage : Etoile
- DNR : 80
- Hauteur : 882 mm
- Largeur : 403 mm
- Longueur : 327 mm
- Poids : 168,50 kg
- Type de roue : dilacératrice
- Construction : pompe dilacératrice en fonte, arbre moteur en acier inoxydable, garniture mécanique en carbure de silicium côté hydraulique
- Livré avec 10 mètres de câble
- Moteur : IE1 triphasé, bobinage 380 V - 50 Hz, rotor à cage d'écureuil
- Protection moteur : 3 sondes thermiques incorporées dans le bobinage, protection au-delà de 132°C
- Indice de protection : IP68
- Classe d’isolement : F
- Température maximale du liquide pompé : 40°C
- Profondeur d’immersion maximale : 20 mètres
- Plage de pH du liquide pompé : 5 à 12
Le principe d’utilisation repose sur un double plateau dilacérateur qui broie toutes les particules dès leur entrée dans la pompe, permettant ainsi un fonctionnement fiable même avec des matières boueuses.
La pompe doit être immergée entièrement, avec une profondeur maximale d’immersion de 20 mètres. La température du liquide pompé ne doit pas dépasser 40°C et son pH doit être compris entre 5 et 12. Elle supporte une granulométrie maximale de particules de 28 mm et un taux de matière sèche pouvant atteindre 12 %.
Avant la mise en service, il convient de vérifier que le rotor n’est pas bloqué en actionnant la roue par l’orifice d’aspiration, de contrôler le niveau d’huile dans la chambre d’huile, et de raccorder correctement les câbles d’alimentation selon le schéma électrique fourni. Le sens de rotation doit être conforme, avec un contrecoup dans le sens inverse des aiguilles d’une montre au démarrage visible de l’électropompe.
La pompe doit être installée avec un support adapté, comme un châssis de soutien horizontal ou un système avec pieu immergé et coulisseau, permettant une orientation libre et un déplacement sans frottement.
En cas de dysfonctionnement, les contrôles à effectuer incluent la vérification de l’alimentation électrique, du sens de rotation, de l’état des clapets et de la tuyauterie, ainsi que l’équilibre des intensités sur les phases. En cas d’usure, il faut démonter la partie hydraulique pour contrôler et remplacer les pièces si nécessaire, en respectant les réglages précis du broyeur.
Le résultat attendu est un relevage efficace des eaux chargées, avec broyage des particules solides pour éviter les obstructions, dans un cadre d’utilisation intensif et adapté aux conditions mentionnées (immersion, température, granulométrie, pH).
En résumé, l’utilisation consiste à immerger la pompe complètement dans le liquide à relever, vérifier les conditions de fonctionnement (profondeur, température, composition du liquide), assurer un branchement électrique correct avec contrôle du sens de rotation, et procéder à un entretien régulier incluant le contrôle du niveau d’huile et l’inspection des pièces soumises à l’usure.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe de relevage dilacératrice ?
Cette pompe offre une hauteur manométrique totale maximale de 38,90 mètres et un débit maximal de 1800 litres par minute. Elle peut gérer des granulométries jusqu’à 28 mm et un taux de matière sèche allant jusqu’à 12 %.
Quels sont les paramètres électriques et mécaniques clés de cette pompe ?
La pompe fonctionne sous une tension de 380 V avec une puissance de 15 kW et un courant de 31,20 A. Elle tourne à 2900 tours par minute avec un couplage étoile et possède un diamètre nominal de raccordement DN80.
Quelles sont les dimensions et le poids de cette pompe pour évaluer son intégration sur chantier ?
Elle mesure 882 mm de hauteur, 403 mm de largeur et 327 mm de longueur, avec un poids de 168,50 kg, ce qui doit être pris en compte pour la manutention et l’installation.
Dans quels contextes cette pompe est-elle adaptée en raison de ses caractéristiques techniques ?
Grâce à sa capacité à traiter des matières solides jusqu’à 28 mm et un taux de matière sèche de 12 %, cette pompe est adaptée aux applications exigeantes nécessitant une gestion de fluides chargés et abrasifs.
Quels sont les critères essentiels à vérifier pour choisir une pompe de relevage dilacératrice ?
Il faut notamment considérer la hauteur manométrique maximale, le débit maximal, la granulométrie supportée, le taux de matière sèche admissible, ainsi que les caractéristiques électriques telles que la puissance et le type de raccordement.
