POMPE RELEVAGE DILACERATRICE HORIZONTALE 380V 4KW DN80 - RENSON - 854100
Référence : U003854100
Découvrez POMPE RELEVAGE DILACERATRICE HORIZONTALE 380V 4KW DN80 - RENSON - 854100 disponible à l'achat
- Hauteur manométrique maximale de 14,70 mètres
- Débit impressionnant de 1800 l/min
- Granulométrie supportée jusqu'à 28 mm
- Taux de matière sèche admissible de 12 %
- Puissance de 4 kW pour un fonctionnement efficace
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La pompe de relevage dilacératrice horizontale RENSON 380V 4KW DN80 - 854100 est spécialement conçue pour relever des eaux chargées de particules solides et de matières boueuses, notamment dans des applications agricoles telles que le lisier.
Elle offre une hauteur manométrique maximale de 14,70 mètres et un débit pouvant atteindre 1800 litres par minute.
Cette pompe supporte une granulométrie maximale de 28 mm ainsi qu’un taux de matière sèche admissible jusqu’à 12 %.
Son moteur triphasé IE1 de 4 kW, fonctionnant à 1450 tours par minute sous une tension de 380 V, assure un fonctionnement efficace et fiable.
L’ampérage nominal est de 9,10 A avec un couplage en étoile.
La construction robuste comprend une pompe dilacératrice en fonte et un arbre moteur en acier inoxydable.
La garniture mécanique est en carbure de silicium côté hydraulique et une garniture mécanique côté moteur assure l’étanchéité.
Le plateau dilacérateur intégré broie toutes les particules dès leur entrée dans la pompe, garantissant ainsi un passage fluide et évitant les obstructions.
La pompe est livrée avec un câble de 10 mètres.
Son indice de protection est IP68, classe F, ce qui la rend adaptée à une immersion complète jusqu’à 20 mètres de profondeur, avec un liquide pompé à une température maximale de 40°C et un pH compris entre 5 et 12.
Les dimensions compactes facilitent son installation : hauteur 686 mm, largeur 403 mm, longueur 327 mm.
Le poids total est de 78 kg.
La pompe doit fonctionner en immersion complète pour assurer le refroidissement du moteur.
Elle est destinée à un usage intensif dans des secteurs tels que l’élevage, pour le relevage de liquides chargés en particules solides.
Le modèle PTS 80 est adapté à des liquides avec un taux de matière sèche maximal de 12 %.
Pour un bon fonctionnement, il est conseillé de prévoir une protection thermique et/ou un système de détection de manque d’eau ainsi qu’un support adapté.
Des accessoires complémentaires sont recommandés, notamment un collier de serrage en acier zingué, des kits de raccordement, un châssis de soutien galvanisé horizontal pour pompe DN80, des coffrets de commande adaptés, ainsi que des sondes de niveau à lisier.
La pompe est livrée sans raccord, joint ni support.
Elle est conçue pour broyer efficacement les particules solides dans les eaux chargées, évitant ainsi les colmatages et assurant une fiabilité optimale dans les applications agricoles.
Le manuel d’utilisation détaille les recommandations d’installation, de maintenance et de sécurité, notamment le contrôle régulier du niveau d’huile dans la chambre d’huile, la vérification de l’état des garnitures mécaniques, et la nécessité de respecter les conditions d’utilisation pour garantir la longévité de la pompe.
Enfin, la pompe est conforme aux normes européennes 2006/42/CE relatives aux machines et aux normes environnementales RoHS.
Elle est destinée à un usage professionnel, avec une déclaration de conformité établie par RENSON U2R.
Cette pompe fonctionne en immersion complète, ce qui assure le refroidissement externe du moteur. Elle supporte une température de liquide pompé jusqu’à 40°C et une profondeur d’immersion maximale de 20 mètres. Elle est adaptée à une plage de pH du liquide pompé comprise entre 5 et 12.
Sur le plan technique, la pompe est équipée d’un moteur triphasé IE1 de 4 kW, fonctionnant sous une tension de 380 V à 1450 tours/minute avec un ampérage de 9,10 A. Le moteur est protégé par trois sondes thermiques intégrées dans le bobinage, assurant une protection au-delà de 132°C. L’indice de protection est IP68, classe F. La pompe est construite avec une roue dilacératrice, un corps en fonte, un arbre moteur en acier inoxydable, et une garniture mécanique en carbure de silicium côté hydraulique ainsi qu’une garniture mécanique côté moteur.

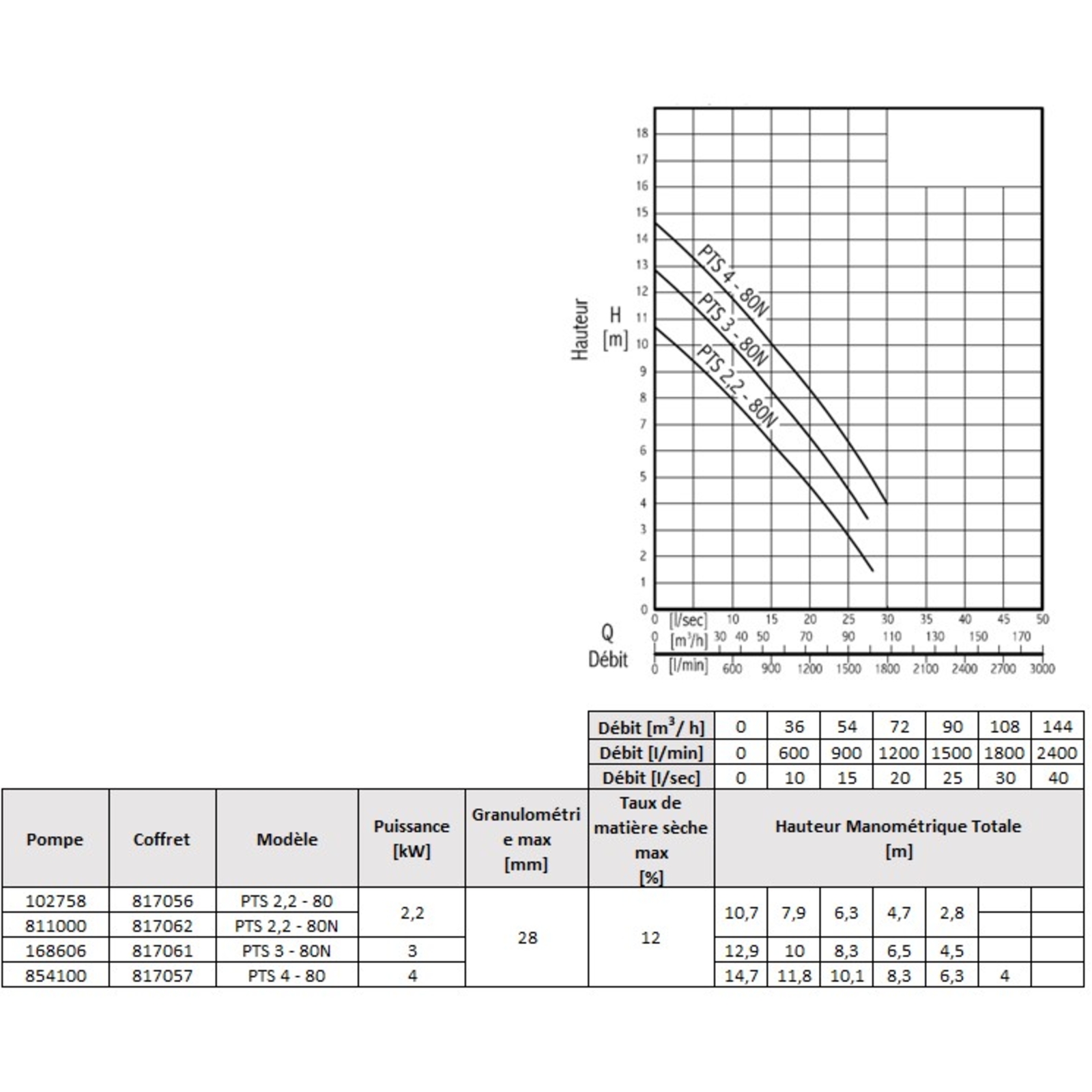

Ses performances incluent une hauteur manométrique maximale (HMT) de 14,7 mètres et un débit maximal de 1800 l/min (108 m³/h à 8 mètres de HMT). Ses dimensions compactes facilitent l’installation : hauteur 686 mm, largeur 403 mm, longueur 327 mm, pour un poids de 78 kg.
La pompe est livrée avec 10 mètres de câble, mais sans raccord, joint ni support. Il est recommandé de prévoir une protection thermique et/ou une protection contre le manque d’eau ainsi qu’un support adapté.
Des accessoires sont conseillés pour optimiser l’installation et l’usage, notamment un collier de serrage tourillon en acier zingué, un kit de raccordement droit rond/cannelé galvanisé diamètre 80, un châssis de soutien galvanisé horizontal pour pompe DN80, un coffret de commande pour pompe ou malaxeur de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier.
Cette pompe est conçue pour un usage intensif dans des environnements exigeants, offrant robustesse, fiabilité et protection moteur, ce qui en fait un équipement performant pour la gestion des eaux chargées en milieu agricole.
- type de roue : dilacératrice
- hauteur manométrique maximale (HMT max) : 14,70 mètres
- débit maximal : 1800 l/min
- granulométrie maximale : 28 mm
- taux de matière sèche maximal : 12 %
- modèle : PTS 80
- tension : 380 V
- puissance : 4 kW
- ampérage : 9,10 A
- vitesse de rotation : 1450 tours/minute
- couplage : étoile
- diamètre nominal de raccordement (DNR) : 80
- hauteur : 686 mm
- largeur : 403 mm
- longueur : 327 mm
- poids : 78 kg
- construction : pompe dilacératrice en fonte, arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- plateau dilacérateur intégré
- moteur triphasé IE1, bobinage 380 V - 50 Hz, rotor à cage d'écureuil
- indice de protection : IP68, classe F
- profondeur d'immersion maximale : 20 mètres
- température maximale du liquide pompé : 40°C
- plage de pH du liquide pompé : 5 à 12
- livrée avec 10 mètres de câble
Son utilisation nécessite que la température du liquide pompé ne dépasse pas 40°C, avec une profondeur d’immersion maximale de 20 mètres. La granulométrie maximale des particules dans le liquide ne doit pas excéder 28 mm, avec un taux de matière sèche maximal de 12 %. La plage de pH du liquide pompé doit être comprise entre 5 et 12.
Pour la mise en service, il convient de vérifier que le rotor n’est pas bloqué, de raccorder correctement les câbles d’alimentation en respectant le sens de rotation indiqué, et de s’assurer que la pompe est installée dans une fosse ou un bassin adapté, avec un pied d’assise fixé solidement et un orifice de refoulement situé au point le plus bas.
La pompe doit être installée de manière à éviter les turbulences dans la zone aspirante et à maintenir une vitesse de liquide suffisante dans la tuyauterie de refoulement pour éviter obstructions et usure. Le câble d’alimentation doit être protégé contre l’infiltration d’eau et ne jamais être tiré ou plié de manière excessive.
En cas de fonctionnement non conforme, des contrôles sont à réaliser, notamment vérifier l’équilibre des intensités sur les phases, le sens de rotation, l’absence d’obstruction dans la roue ou la tuyauterie, et l’état des clapets de refoulement.
Le réglage hydraulique du broyeur impose un jeu précis entre l’hélice et le corps de pompe (0,2 à 0,3 mm) et entre les couteaux et le convoyeur, avant fixation. L’huile de la chambre doit être contrôlée et renouvelée périodiquement selon les conditions d’utilisation.
La pompe est destinée à un usage intensif dans des environnements agricoles avec des liquides chargés de matières solides en suspension, et nécessite une installation conforme aux recommandations pour assurer un fonctionnement fiable et un rendement conforme aux caractéristiques indiquées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe de relevage dilacératrice ?
La pompe offre une hauteur manométrique maximale de 14,70 mètres et un débit maximal de 1800 litres par minute, ce qui permet de gérer efficacement des volumes importants d’effluents.
Quels types de matières cette pompe peut-elle traiter ?
Elle supporte une granulométrie maximale de 28 mm et un taux de matière sèche pouvant atteindre 12 %, ce qui la rend adaptée au pompage de liquides chargés et partiellement solides.
Quelles sont les caractéristiques électriques et mécaniques principales de ce modèle ?
Cette pompe fonctionne sous une tension de 380 V avec une puissance moteur de 4 kW et un courant de 9,10 A. Elle tourne à 1450 tours par minute avec un couplage étoile.
Quelles sont les dimensions et le poids de la pompe pour l’installation ?
Elle mesure 686 mm de hauteur, 403 mm de largeur et 327 mm de longueur, pour un poids total de 78 kg, facilitant son intégration dans des espaces restreints.
Existe-t-il des versions alternatives ou accessoires associés à ce produit ?

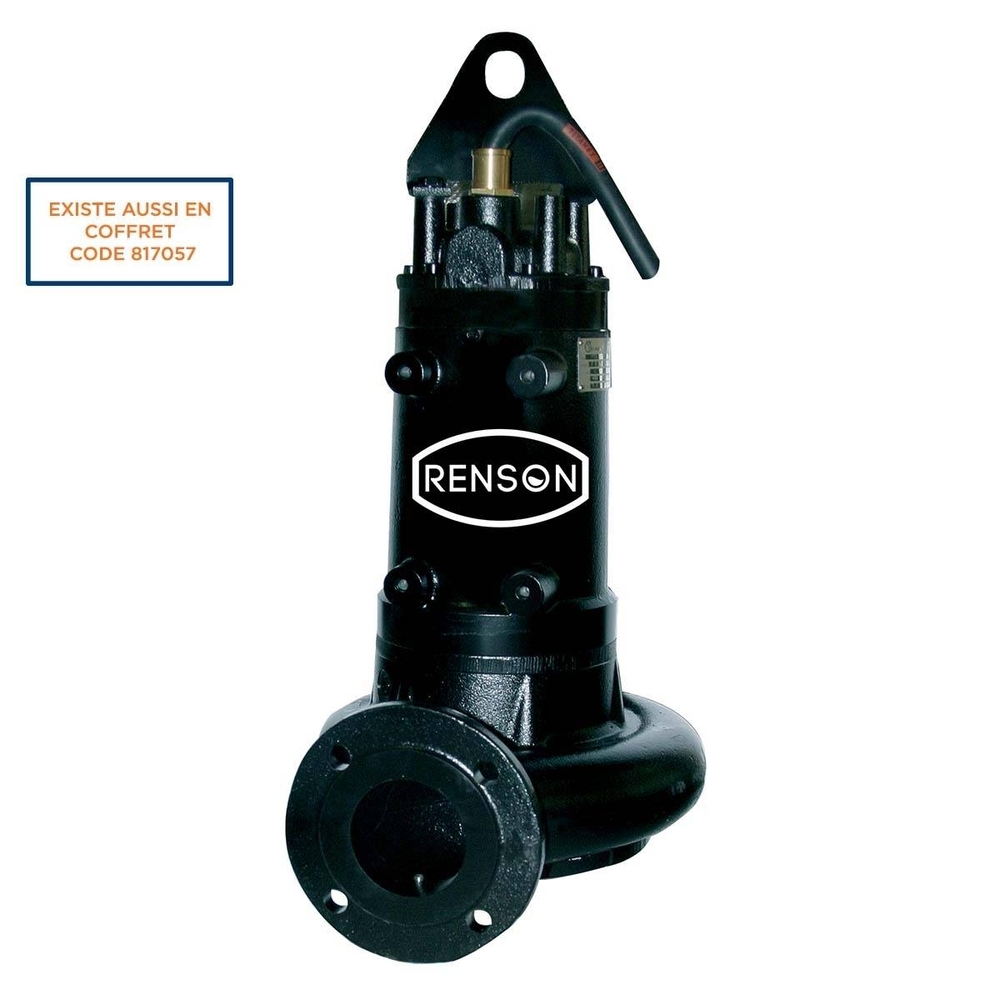

Une version en coffret est disponible sous le code 817057, permettant une installation plus complète selon les besoins du chantier.
