POMPE TRI FONTE 1,1KW BICELLULAIRE - CBT160 - RENSON - 110873
Référence : U003110873
Découvrez POMPE TRI FONTE 1,1KW BICELLULAIRE - CBT160 - RENSON - 110873 disponible à l'achat
- Corps en fonte pour une durabilité accrue
- Turbine en Noryl pour une efficacité optimale
- Fonctionnement silencieux jusqu'à 50 °C
- Moteur classé IP44 pour une protection fiable
- Idéale pour applications domestiques et industrielles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

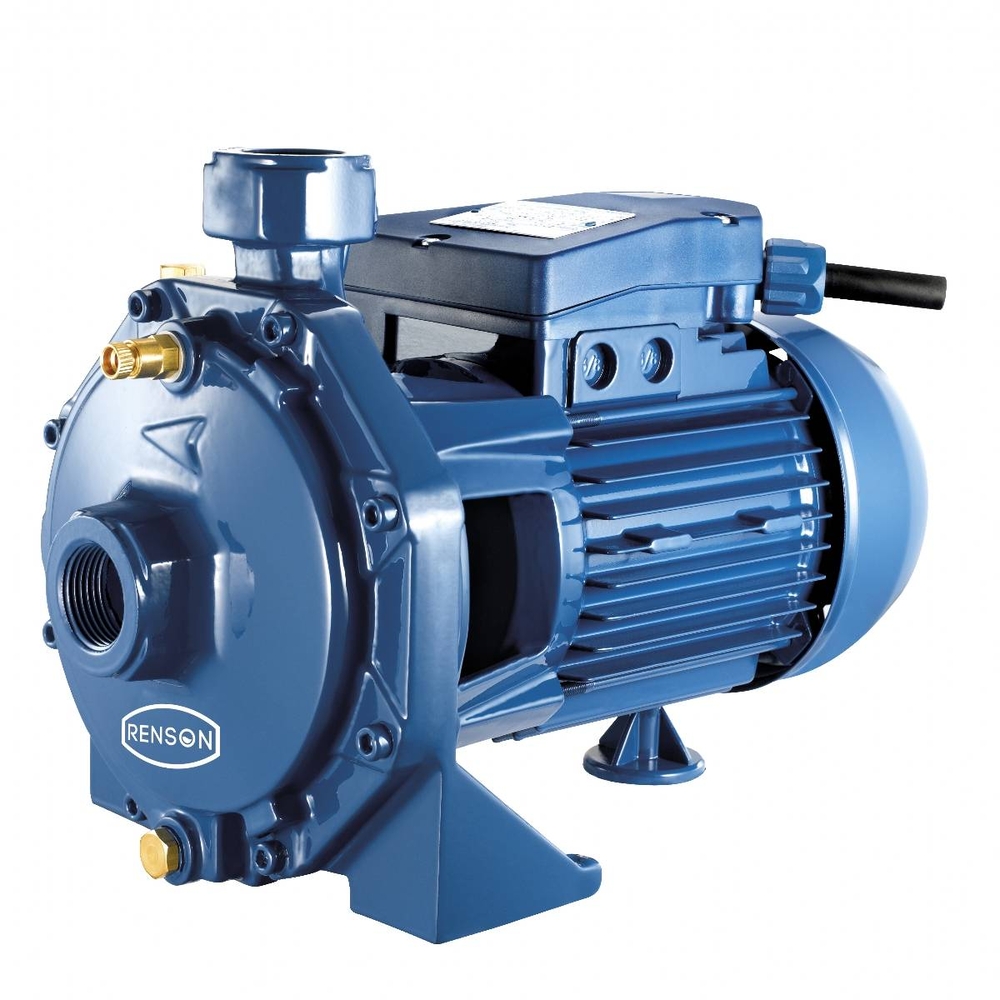

La pompe tri fonte bicellulaire CBT160 de RENSON est une pompe centrifuge monoroue conçue pour des applications domestiques, civiles et industrielles.
Elle est dotée d'un corps en fonte et d'un support moteur en fonte, offrant une durabilité accrue.
La turbine est fabriquée en Noryl, garantissant une efficacité optimale.
La garniture mécanique est en céramique-graphite, assurant une excellente étanchéité et résistance.
L’arbre moteur est en acier inoxydable, ce qui contribue à la longévité et à la robustesse de l’ensemble.
Le moteur industriel est fermé, classé IP44, de classe F, et intègre une protection thermique pour un fonctionnement sûr.
Cette pompe fonctionne de manière très silencieuse, même à une température maximale de 50 °C.
Elle peut supporter une pression maximale de 6 bars.
Ses caractéristiques techniques principales sont les suivantes :
- Un débit maximal de 120 litres par minute.
- Une hauteur manométrique totale (HMT) maximale de 53 mètres.
- Des diamètres de raccordement : DNA 1''1/4 en aspiration et DNR 1'' en refoulement.
- Une tension d’alimentation de 380/400 V.
- Une puissance électrique absorbée de 1,10 kW (1 HP) avec un ampérage de 4 A.
- Un poids total de 24,70 kg.
- Une puissance nominale de 2 kW.

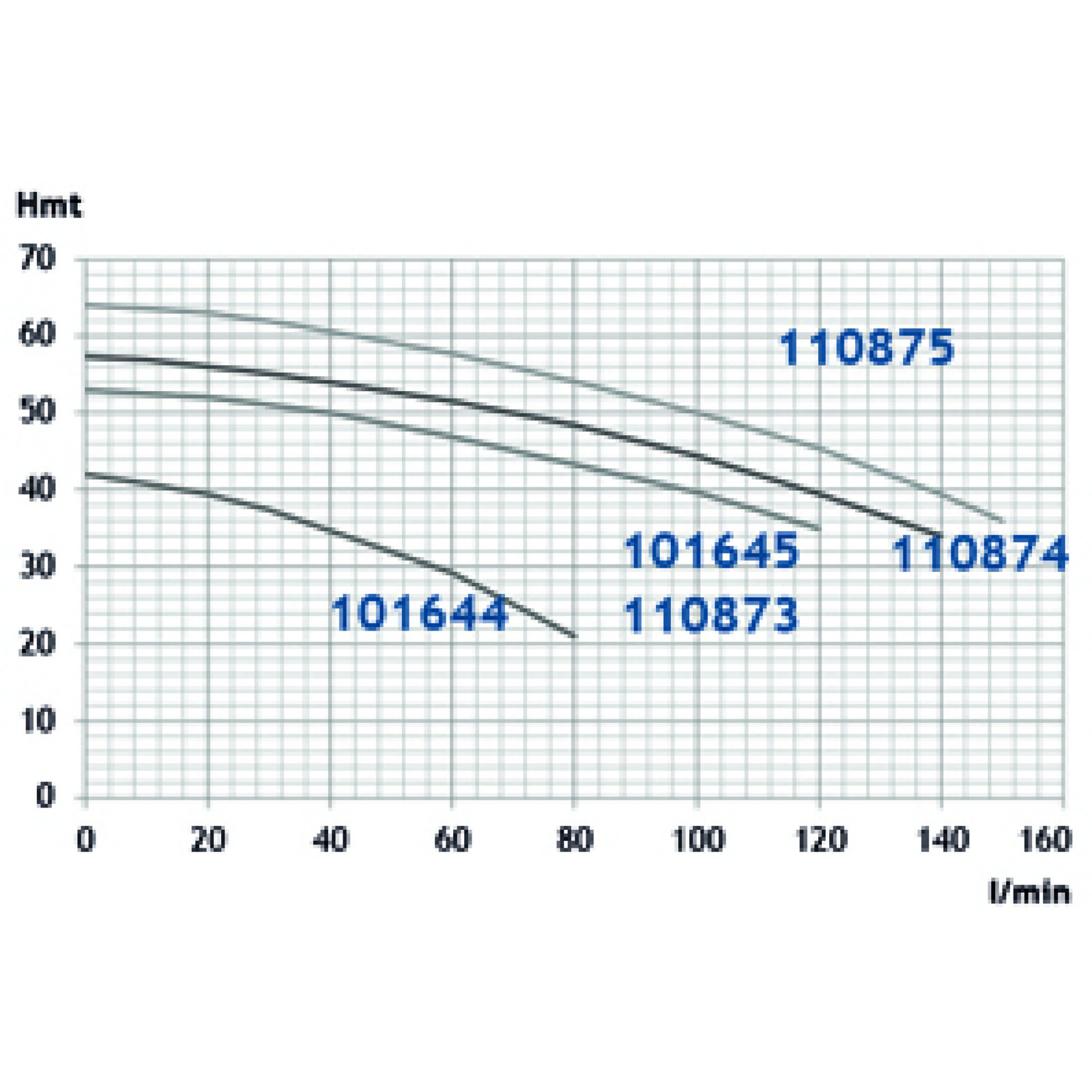

La conception de la pompe permet de maintenir des pressions quasiment constantes malgré les variations de débit, grâce à une courbe caractéristique très plate.
Elle est adaptée pour un usage intensif.
Pour une installation optimale et une protection contre le manque d’eau, il est recommandé d’acquérir un coffret de sécurité spécifique.
En termes d’utilisation, cette pompe est adaptée pour le pompage d’eau propre et de liquides non agressifs chimiquement et mécaniquement pour les matériaux de la pompe.
Elle doit être installée dans des lieux bien aérés, protégés des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
La tuyauterie d’aspiration doit être courte, étanche et avec un tracé ascendant pour éviter les poches d’air.
La tuyauterie de refoulement doit comporter une soupape de rétention et une soupape de régulation.
Le démarrage doit se faire après avoir rempli complètement le corps de pompe et le tuyau d’aspiration pour éviter le fonctionnement à sec.
Le sens de rotation du moteur doit être dans le sens des aiguilles d’une montre.
La pompe respecte plusieurs normes et directives, notamment les directives européennes 2006/42/CE (Machines), 2014/68/UE (Équipements sous pression), 2014/35/UE (Basse Tension), ainsi que les normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011 et NF EN 60529:1992/A1:2000.
Enfin, la pompe doit être manipulée et installée par des professionnels qualifiés, et une maintenance régulière est recommandée, notamment en cas de risque de gel où il faut vider complètement le corps de pompe, le réservoir et la tuyauterie.
Le moteur industriel fermé, classé IP44 et classe F, est équipé d’une protection thermique pour un fonctionnement sûr. La pompe fonctionne dans un cadre d’utilisation avec une pression maximale de 6 bars et une température maximale de 50 °C, adaptée à un usage intensif. Sa courbe caractéristique très plate assure des pressions quasiment constantes même en cas de variations du débit, ce qui optimise la performance.
Caractéristiques techniques principales :
- Débit maximum : 120 L/min
- Hauteur manométrique totale (HMT) maximum : 53 mètres
- Diamètre nominal admission (DNA) : 1''1/4
- Diamètre nominal refoulement (DNR) : 1''
- Tension : 400 V
- Puissance absorbée : 1 HP (environ 1,1 kW)
- Puissance nominale : 2 kW
- Ampérage : 4 A
- Poids : 24,7 kg
La pompe CBT160 est très silencieuse, ce qui la rend adaptée à des environnements variés. Il est recommandé d’acquérir un coffret de sécurité pour le manque d’eau afin d’assurer une installation optimale et une utilisation sans risque.
Cette pompe allie robustesse, performance et fiabilité pour répondre aux exigences des installations nécessitant une pression constante et un fonctionnement intensif.
- débit max : 120 L/min
- hmt max : 53 mètres
- dna : 1''1/4
- dnr : 1''
- tension : 380 V
- puissance : 1,10 kW
- ampérage : 4 A
- poids : 24,70 kg
- puissance absorbée : 1 HP
- puissance nominale : 2 kW
- corps de pompe et support moteur en fonte
- turbine en noryl
- garniture mécanique en céramique-graphite
- arbre moteur en acier inoxydable
- moteur industriel fermé, ip44, classe F, avec protection thermique
- pression max : 6 bars
- température max : 50 °C
Avant démarrage, il faut remplir complètement de liquide le corps de la pompe et le tuyau d’aspiration, en évitant tout fonctionnement à sec. La pompe doit tourner dans le sens des aiguilles d’une montre vue côté clapet. En cas de pompe triphasée, vérifier et ajuster le sens de rotation si nécessaire. Il faut éviter de faire fonctionner la pompe avec le raccord de refoulement complètement fermé plus de 2 à 3 minutes pour prévenir la surchauffe du liquide.
Le démarrage ne doit pas dépasser un certain nombre de cycles par heure selon la puissance et le type de turbine. Il est conseillé d’installer un coffret de sécurité pour le manque d’eau afin d’optimiser l’installation et éviter les risques liés à un fonctionnement sans eau.
La pompe est adaptée à des applications domestiques, civiles et industrielles, et fonctionne avec une pression maximale de 6 bars et une température maximale de 50 °C. Sa courbe caractéristique très plate assure des pressions quasiment constantes malgré les variations du débit, ce qui convient à un usage intensif.
En cas d’arrêt prolongé, il est conseillé de vider complètement le corps de la pompe, le réservoir et la tuyauterie pour éviter les risques liés au gel. Avant de remettre en marche, vérifier que l’arbre moteur tourne librement et remplir de nouveau la pompe et la tuyauterie.
La tuyauterie de refoulement doit comporter une soupape de rétention en amont pour empêcher l’écoulement inverse et une soupape de régulation en aval pour ajuster la portée et la pression.
La connexion électrique doit être réalisée par un expert, en respectant les normes locales, avec une mise à la terre effective et une protection électrique adaptée. Les câbles doivent être dimensionnés selon la longueur et le courant indiqué sur la plaque signalétique.
Les réglages du pressostat permettent de contrôler les pressions de déclenchement et d’arrêt, ainsi que le différentiel de pression, afin d’adapter le fonctionnement dans le champ nominal de la pompe.
Enfin, la pompe doit être utilisée dans son champ de prestations nominales, en ajustant le robinet à vannes sur la tuyauterie de refoulement ou les pressions d’intervention du pressostat pour réguler le débit et la pression.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels matériaux composent la pompe CBT160 et quels sont leurs avantages ?
La pompe dispose d’un corps en fonte assurant une durabilité accrue et d’une turbine en Noryl pour une efficacité optimale. Son arbre moteur est en acier inoxydable, garantissant une résistance à la corrosion, tandis que la garniture mécanique en céramique-graphite assure une bonne étanchéité.
Quelles sont les performances hydrauliques de cette pompe ?
La pompe offre un débit maximal de 120 L/min et une hauteur manométrique totale (HMT) maximale de 53 mètres. Elle peut fonctionner sous une pression maximale de 6 bars, ce qui la rend adaptée à diverses applications domestiques et industrielles.
Quelles sont les conditions d’utilisation recommandées pour cette pompe ?
Elle est conçue pour une température de fonctionnement allant jusqu’à 50 °C et un environnement nécessitant un moteur classé IP44, ce qui assure une protection fiable contre les projections d’eau. Le moteur est également doté d’une protection thermique pour sécuriser son fonctionnement.
Quels éléments garantissent la sécurité et la fiabilité de la pompe ?
Le moteur fermé de classe F est protégé contre la surchauffe grâce à une protection thermique intégrée. Il est conseillé d’utiliser un coffret de sécurité pour le manque d’eau afin d’éviter tout dommage lié au fonctionnement à sec.
Dans quels contextes professionnels cette pompe est-elle la plus adaptée ?
La pompe CBT160 convient aux applications domestiques, civiles et industrielles nécessitant un fonctionnement silencieux et une pression constante avec des variations de débit minimales. Sa construction robuste la destine à des usages intensifs dans des environnements variés.
