POMPE TRI FONTE 1,5KW MONOCELLULAIRE - RENSON - 814742

Référence : U003814742 5 Questions Description
POMPE TRI FONTE 1,5KW MONOCELLULAIRE - RENSON - 814742

Découvrez POMPE TRI FONTE 1,5KW MONOCELLULAIRE - RENSON - 814742 disponible à l'achat

Les points clés
  • Débit maximal de 800 L/min pour une efficacité optimale
  • Hauteur manométrique maximale de 12 mètres
  • Pression de fonctionnement jusqu'à 1,20 bar
  • Conçu pour une utilisation professionnelle et durable
  • Compatible avec tension de 400 V pour performance accrue
Voir tout
868,80 € TTC 724,00 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • Débit max : 800 L/min
  • Hauteur manométrique maximale : 12 mètres
  • Pression max : 1,20 bar
  • Modèle : CS
  • Diamètre orifice aspiration (DNA) : 3" filetés
  • Diamètre orifice refoulement (DNR) : 3" filetés
  • Tension : 400 V triphasé
  • Puissance : 1,50 kW
  • Ampérage : 3,50 A
  • Poids : 29 kg

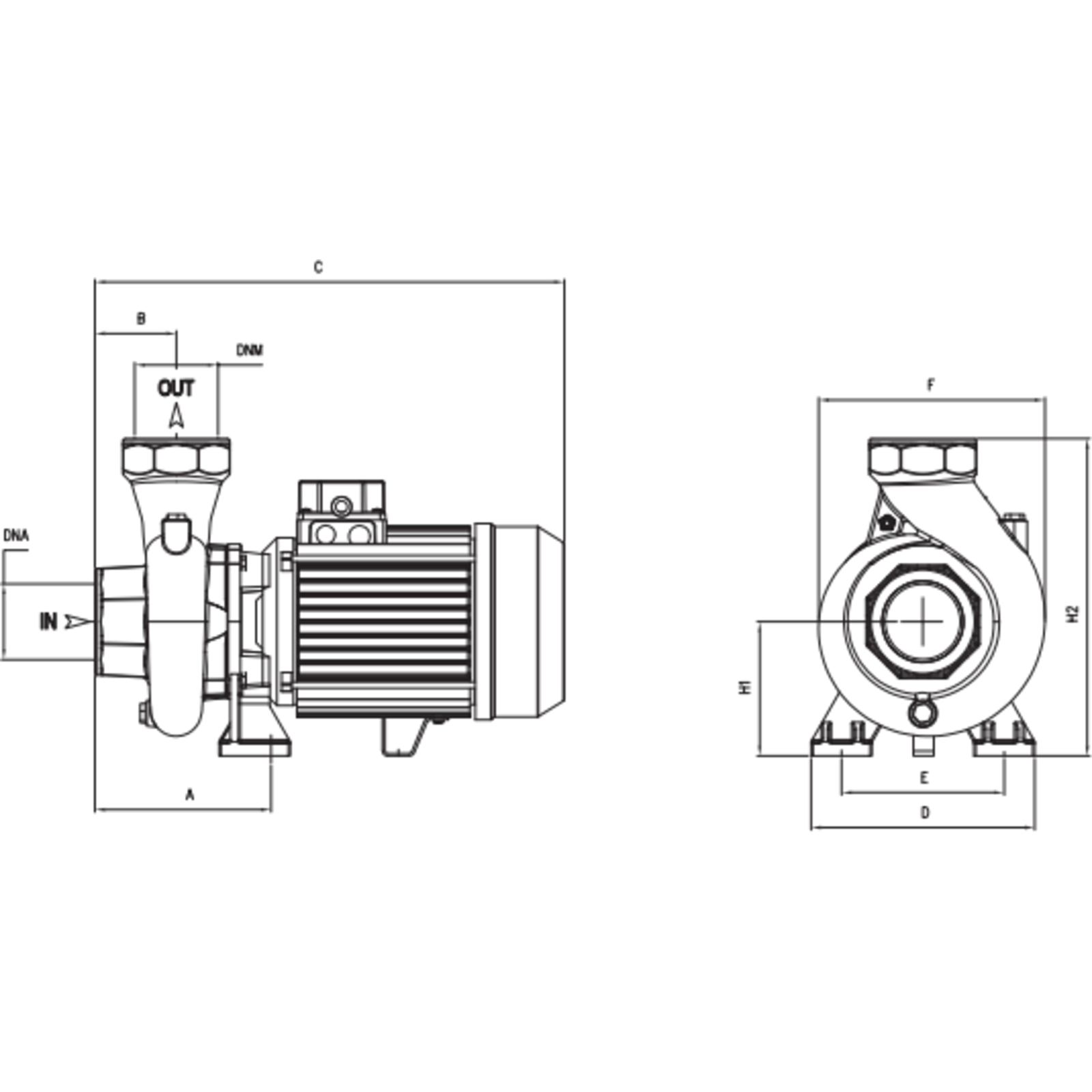

  • Dimensions : A 176,50 mm, B 80 mm, C 485 mm, D 200 mm, E 140 mm, F 225 mm, H1 112 mm, H2 292 mm
  • Corps de pompe : fonte
  • Turbine : fonte
  • Garniture mécanique : céramique-graphite-NBR
  • Température ambiante d’utilisation : 0 à +90 °C
  • Température maximale du liquide pompé : 90 °C
  • Degré de protection : IPX4
  • Classe d’isolation : F

Description

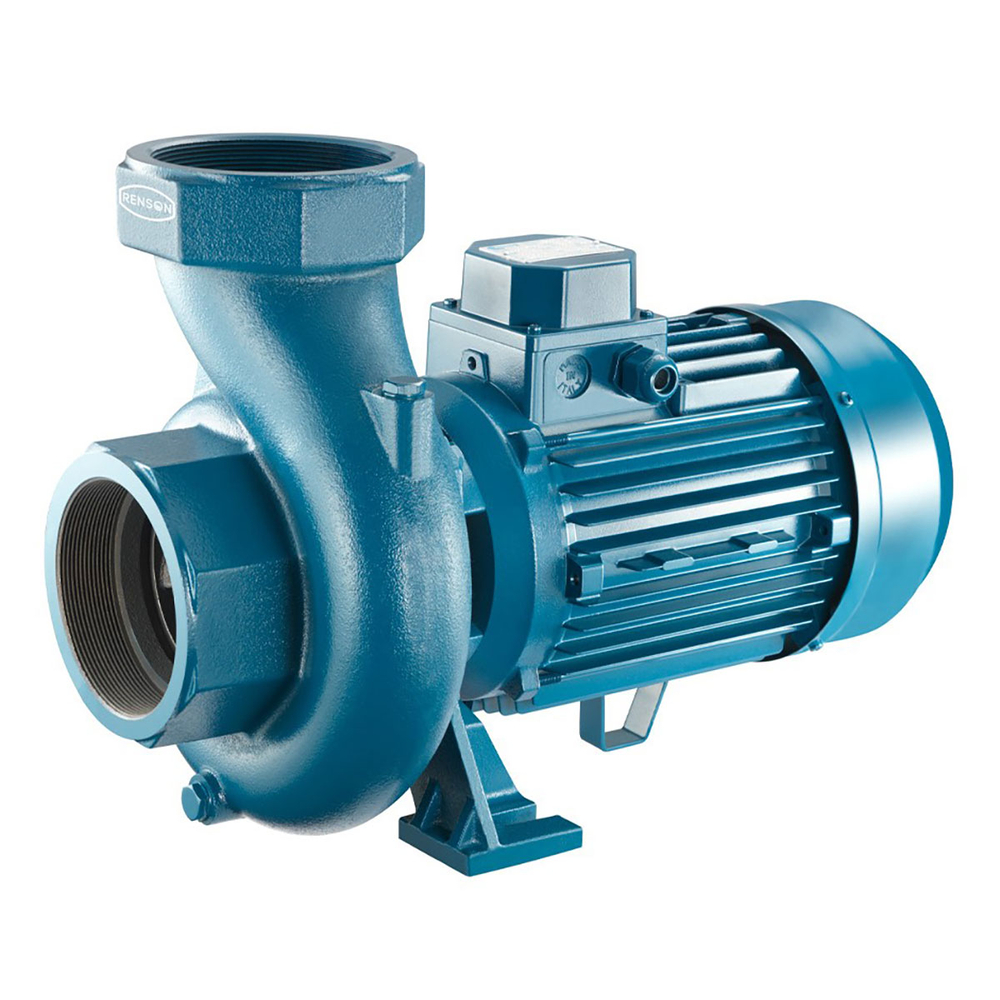

Découvrez la pompe tri fonte monocellulaire RENSON, modèle 814742, conçue pour un usage intensif et professionnel.

Cette pompe centrifuge monoturbine est spécialement adaptée aux applications nécessitant un débit moyen à élevé.
Elle est idéale pour le pompage et le transfert d’eaux claires provenant de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
Installée hors de l’eau, elle aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou industriel léger.
La profondeur d’aspiration ne doit pas dépasser 7 mètres, la pompe ne pouvant pas aspirer au-delà de cette limite.

La construction robuste en fonte du corps de pompe et de la turbine assure une durabilité et une longévité accrues.
La garniture mécanique est composée de céramique, graphite et NBR, garantissant une étanchéité fiable.
Cette pompe est conçue pour un usage intensif avec une température ambiante d’utilisation comprise entre 0 et +90 °C.
Elle bénéficie d’un degré de protection IPX4 et d’une classe d’isolation F.

Les caractéristiques techniques principales sont les suivantes :
- Débit maximal de 900 L/min (selon fiche technique officielle), avec un débit généralement mentionné à 800 L/min pour une efficacité optimale.
- Hauteur manométrique maximale de 12 mètres.
- Pression maximale de fonctionnement de 1,20 bar.
- Orifices d’aspiration et de refoulement filetés de 3 pouces.
- Tension d’alimentation de 400 V triphasé.
- Puissance nominale de 1,50 kW (1,5 kW selon les données), avec un ampérage de 3,50 A.
- Poids de 29 kg.
- Dimensions compactes : 176,5 mm (A) x 80 mm (B) x 485 mm (C), complétées par d’autres dimensions précises (D à H2) pour une installation aisée.

La pompe est conçue pour pomper des eaux claires, non agressives chimiquement et mécaniquement.
Elle est équipée pour résister à une température maximale du liquide pompé de 90 °C.

Pour une installation optimale, il est recommandé de fixer la pompe sur un support stable en utilisant les trous prévus à cet effet.
Les conduites d’aspiration doivent être courtes, étanches, sans étranglements ni variations brusques de direction, avec une vitesse du liquide ne dépassant pas 1,4 à 1,5 m/s en aspiration.
La conduite de refoulement doit être équipée d’une vanne de retenue pour éviter les coups de bélier et d’une vanne de réglage pour ajuster le débit et la pression.

Le branchement électrique doit être réalisé par un personnel qualifié, en respectant les normes en vigueur.
La pompe doit être raccordée à la terre et protégée par un dispositif de coupure adapté.
La tension d’alimentation doit rester dans une tolérance de ±10 % pour les pompes triphasées.

Avant la mise en service, il est indispensable de vérifier que l’arbre moteur tourne librement.
La pompe doit être remplie complètement d’eau avant démarrage pour éviter tout fonctionnement à sec.
Le sens de rotation doit être conforme aux spécifications (sens horaire vu du côté ventilateur).

En cas d’arrêt prolongé ou de risque de gel, il est conseillé de vidanger complètement le corps de pompe et les conduites.
L’entretien est simple et limité, avec une attention particulière portée à la garniture mécanique et aux composants hydrauliques.

La pompe RENSON 814742 offre une solution fiable, durable et performante pour le pompage d’eaux claires dans les secteurs domestique, agricole et industriel léger.
Sa conception en fonte, ses performances élevées et sa facilité d’installation en font un équipement adapté aux besoins exigeants.

POMPE TRI FONTE 1,5KW MONOCELLULAIRE - RENSON - 814742

Guide d'utilisation

La pompe de surface est utilisée pour le pompage et le transfert d’eaux claires à partir de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau. Elle doit être installée hors de l’eau et aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou autre. Son utilisation est adaptée aux applications domestiques, agricoles ou industrielles légères nécessitant un débit élevé, à condition que la profondeur d’aspiration ne dépasse pas 7 mètres.

Pour fonctionner, la pompe doit être amorcée en remplissant complètement le corps de pompe et la conduite d’aspiration avec du liquide. Il est interdit de faire fonctionner la pompe à sec. Le sens de rotation doit être conforme aux indications, généralement horaire vu côté ventilateur. En cas de pompes triphasées, le sens de rotation doit être vérifié et corrigé si nécessaire.

La conduite d’aspiration doit être la plus courte possible, sans étranglements ni variations brusques de direction, parfaitement étanche et montée de façon ascendante vers la pompe pour éviter les poches d’air qui empêcheraient l’amorçage ou provoqueraient un désamorçage. Une vanne de fond avec un suceur doit être installée à l’extrémité de la conduite d’aspiration, immergée à une profondeur d’au moins deux fois le diamètre du tube. Pour le fonctionnement sous pression, une vanne doit être montée sur la conduite amont.

La conduite de refoulement doit être équipée d’une vanne de retenue pour protéger la pompe contre les coups de bélier et empêcher le reflux du liquide, ainsi que d’une vanne de réglage en aval pour ajuster le débit, la hauteur d’élévation et la puissance absorbée. Pour les pompes auto-amorçantes, si la hauteur d’amorçage-aspiration est supérieure à 5 mètres (mais inférieure à 9 mètres), la conduite de refoulement doit comporter un segment droit et vertical d’au moins 1 mètre.

Le branchement électrique doit être réalisé par du personnel qualifié, en respectant les normes en vigueur, avec une protection électrique appropriée assurant une coupure omnipolaire. La tension d’alimentation doit correspondre à celle indiquée sur la plaque signalétique, avec une tolérance de ±10 % pour les pompes triphasées et ±6 % pour les monophasées.

Avant la mise en service, il faut vérifier que l’arbre moteur tourne librement. En cas de blocage, un tournevis peut être inséré dans une fente prévue à cet effet pour débloquer l’arbre. La pompe ne doit être mise en marche qu’après amorçage complet. Il est interdit de faire fonctionner la pompe avec l’orifice de refoulement fermé plus de 2 à 3 minutes afin d’éviter la surchauffe du liquide pompé.

En fonctionnement normal, il convient de limiter le nombre de démarrages par heure selon la puissance de la pompe, afin de ne pas compromettre sa durée de vie. L’installation de dispositifs de régulation de pression doit être accompagnée d’un réservoir autoclave même de petite capacité (0,5 à 1 litre) pour réduire le nombre de démarrages.

En cas d’arrêt prolongé ou de risque de gel, il est nécessaire de vidanger complètement le corps de pompe, le réservoir et les conduites. Avant toute intervention d’entretien, la pompe doit être débranchée du secteur et les vannes d’aspiration et de refoulement fermées.

La pompe est destinée à pomper uniquement des eaux claires, sans substances abrasives, solides, fibreuses, inflammables, explosives ou agressives chimiquement. Son usage est strictement limité aux applications compatibles avec ces conditions.

FAQ : Questions / Réponses :

Quelles sont les performances hydrauliques de cette pompe ?

La pompe offre un débit maximal de 800 litres par minute avec une hauteur manométrique maximale de 12 mètres. Elle fonctionne sous une pression allant jusqu'à 1,20 bar, ce qui garantit une capacité adaptée à des besoins professionnels exigeants.

Quelle est la puissance électrique et les caractéristiques de tension de ce modèle ?

Cette pompe monocellulaire est équipée d’un moteur de 1,5 kW fonctionnant sous une tension de 400 V. Son ampérage est de 3,50 A, assurant une performance stable pour un usage professionnel.

Quelles sont les dimensions et le poids de la pompe pour son installation ?

La pompe pèse 29 kg et présente des dimensions compactes avec une longueur de 485 mm, une largeur de 80 mm et une hauteur de 176,5 mm, facilitant son intégration dans des espaces restreints sur chantier.

Quels sont les raccordements disponibles sur cette pompe ?

Les orifices d’aspiration et de refoulement sont de type 3" G, ce qui correspond à des connexions filetées standards adaptées aux installations professionnelles courantes.

Dans quels contextes professionnels cette pompe est-elle la plus adaptée ?

Conçue pour un usage professionnel, cette pompe est adaptée aux besoins de transfert d’eau nécessitant un débit élevé et une pression modérée. Sa robustesse et ses caractéristiques techniques la rendent pertinente pour des applications exigeantes en milieu industriel ou chantier.
