POMPE TRI FONTE 3KW MONOCELLULAIRE - RENSON - 814757

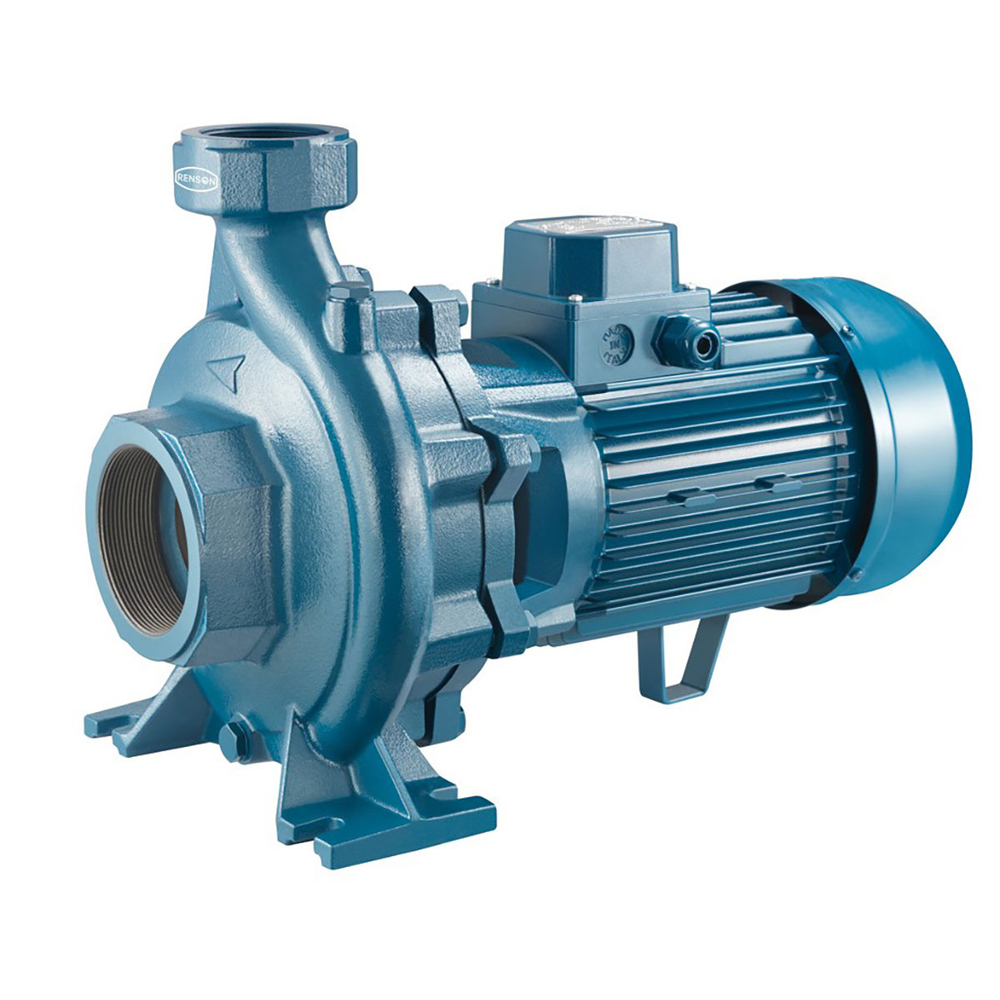

Découvrez la Pompe Tri Fonte 3 kW Monocellulaire de la marque RENSON, une pompe centrifuge robuste et performante conçue pour le pompage et le transfert d’eaux claires.

Cette pompe est idéale pour des applications domestiques, agricoles ou industrielles légères, notamment pour l’irrigation par aspersion et le transfert d’eau à partir de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
Elle ne peut aspirer que jusqu’à une profondeur maximale de 7 mètres.

Le corps et la turbine de la pompe sont en fonte, garantissant une grande robustesse et une utilisation intensive.
Elle offre un débit maximum de 650 litres par minute et une hauteur manométrique totale (HMT) maximale de 30,30 mètres.
Sa pression maximale est de 3 bars, adaptée à divers besoins.
La puissance électrique est de 3 kW (4 HP), avec un ampérage de 6,90 A sous une tension de 230 V.
Le poids de la pompe est de 38,50 kg.

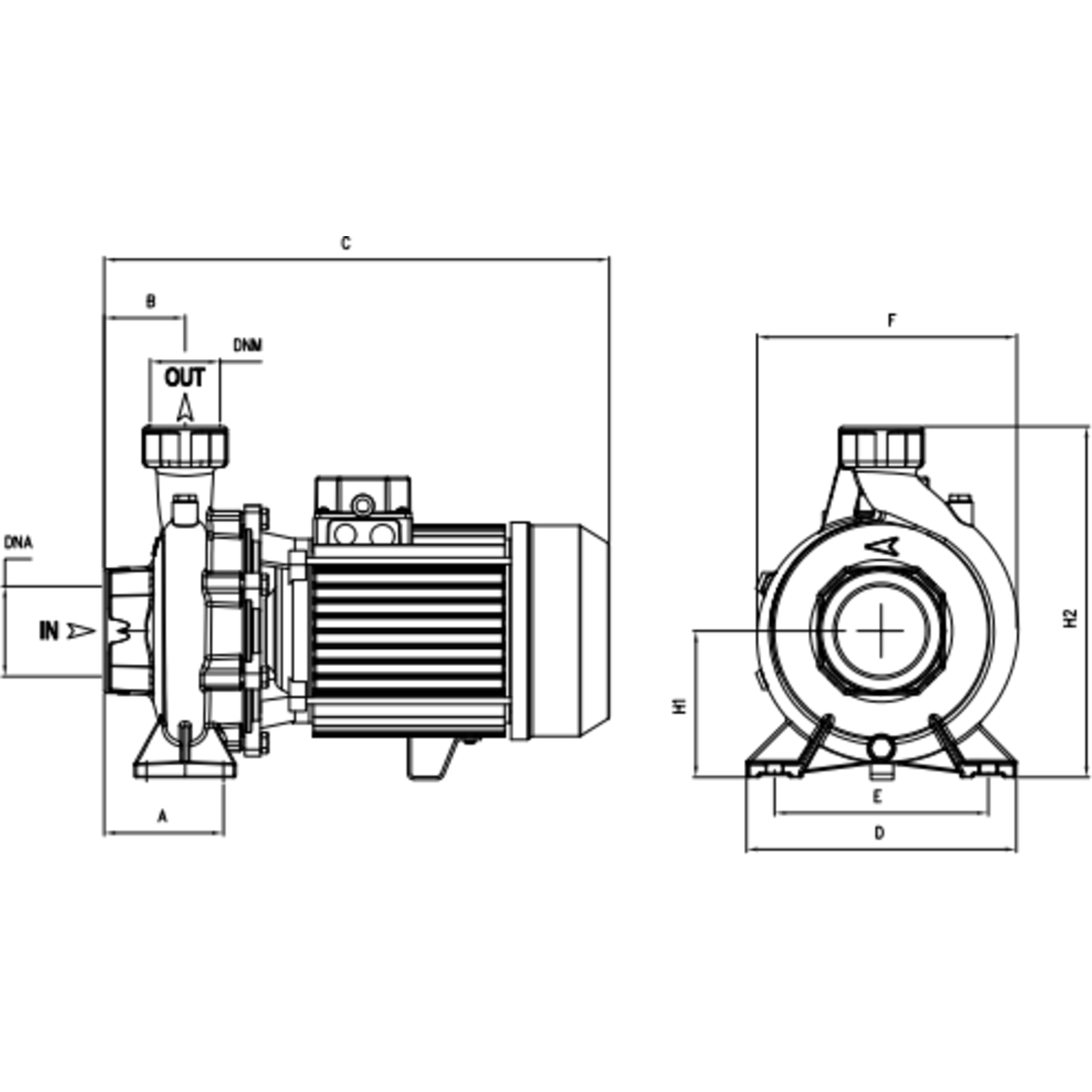

Les dimensions principales sont : 105 mm (A), 70 mm (B), 465 mm (C), 240 mm (D), 190 mm (E), 240 mm (F), 126 mm (H1) et 306 mm (H2).

La pompe est conçue pour fonctionner dans une plage de température ambiante de 0 à +90 °C.
Elle bénéficie d’un degré de protection IPX4 et d’une classe d’isolation F.
La garniture mécanique est composée de céramique, graphite et NBR, assurant une étanchéité efficace.

Son utilisation est réservée aux eaux claires, sans substances abrasives, solides, fibreuses, inflammables, explosives ou chimiquement agressives.
Elle est adaptée pour un usage intensif avec un fonctionnement fiable et silencieux, garantissant une légère oscillation de pression en fonction de la variation du débit.

Pour l’installation, il est recommandé de fixer la pompe sur une surface stable, dans un lieu aéré, non poussiéreux et protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
Les conduites d’aspiration et de refoulement doivent être correctement fixées pour éviter toute transmission de vibrations à la pompe.
Le diamètre des conduites doit être choisi pour limiter la vitesse du liquide (max 1,4-1,5 m/s en aspiration et 2,4-2,5 m/s en refoulement).
L’aspiration doit être la plus courte possible, étanche et ascendante vers la pompe pour éviter les poches d’air.

La pompe est auto-amorçante et doit être amorcée avant mise en service en remplissant le corps de pompe et la conduite d’aspiration.
Le fonctionnement à sec est formellement interdit.
Le sens de rotation est horaire vu du côté ventilateur.

Le raccordement électrique doit être réalisé par un professionnel, avec une protection électrique adaptée et une mise à la terre effective.
La tension d’alimentation doit correspondre à celle indiquée sur la plaque signalétique, avec une tolérance de ±10 % pour le triphasé et ±6 % pour le monophasé.

L’entretien est simple : il est nécessaire de débrancher la pompe avant toute intervention.
En cas d’arrêt prolongé ou risque de gel, il faut vider complètement le corps de pompe et les conduites.
Les composants doivent être remplacés par des pièces identiques pour garantir la sécurité.

Cette pompe offre une solution fiable, durable et performante, parfaitement adaptée aux besoins d’irrigation, transfert d’eau et autres applications nécessitant un équipement robuste et efficace.

• débit max : 650 L/min
• hmt max : 30,30 mètres
• pression max : 3 bar
• modèle : CH
• dna : 3"
• dnr : 2"
• tension : 230 V
• puissance : 3 kW
• ampérage : 6,90 A
• poids : 38,50 kg
• dimension A : 105 mm
• dimension B : 70 mm
• dimension C : 465 mm
• dimension D : 240 mm
• dimension E : 190 mm
• dimension F : 240 mm
• dimension H1 : 126 mm
• dimension H2 : 306 mm
• corps de pompe : fonte
• turbine : fonte
• température ambiante : 0 ÷ +90 °C
• degré de protection : IPX4
• classe d'isolation : F
• garniture mécanique : céramique-graphite-NBR

La pompe de surface s'utilise en installant l'appareil hors de l'eau, où elle aspire des eaux claires provenant de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau. Elle transfère ensuite ce liquide vers un réseau d’arrosage, un système d’alimentation domestique ou autre. Pour son fonctionnement, il faut remplir complètement le corps de la pompe et la conduite d’aspiration avec du liquide via l’orifice prévu, en purgant l’air si nécessaire, avant de démarrer la pompe. La pompe doit toujours fonctionner avec une arrivée constante d’eau et ne peut pas aspirer à plus de 7 mètres de profondeur.

La conduite d’aspiration doit être la plus courte possible, sans étranglements ni variations brusques de direction, parfaitement étanche et ascendante vers la pompe afin d’éviter les poches d’air qui pourraient empêcher l’amorçage ou provoquer le désamorçage. Pour le fonctionnement en aspiration, une vanne de fond avec suceur doit être installée, immergée à une profondeur d’au moins deux fois le diamètre du tube. Pour le fonctionnement sous pression, une vanne doit être montée en amont de la pompe. La conduite de refoulement doit être équipée d’une vanne de retenue pour protéger la pompe contre les coups de bélier et d’une vanne de réglage pour ajuster débit, hauteur d’élévation et puissance absorbée.

Avant de mettre en service, il convient de vérifier que l’arbre moteur tourne librement. Le sens de rotation doit être celui indiqué (sens horaire vu du ventilateur pour la plupart des modèles). Le démarrage ne doit être effectué qu’après remplissage complet de la pompe et des conduites. Il est interdit de faire fonctionner la pompe à sec ou avec l’orifice de refoulement fermé plus de 2 à 3 minutes pour éviter la surchauffe du liquide pompé et des composants.

En cas d’utilisation avec des systèmes de régulation de pression (press-control ou presso-fluxostat), il faut veiller à limiter le nombre de démarrages/arrêts de la pompe en ajustant les pressions d’étalonnage ou la capacité du réservoir autoclave, même de petite capacité (0,5 à 1 litre), afin de préserver la durée de vie de la pompe.

La pompe est destinée au pompage d’eaux claires non agressives, en contextes domestiques, agricoles ou industriels légers, dans une plage de température ambiante de 0 à +90 °C. Elle doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.

En cas d’arrêt prolongé ou de risque de gel, il est nécessaire de vider complètement le corps de la pompe, le réservoir et les conduites. Avant toute intervention d’entretien, la machine doit être débranchée du secteur, les vannes d’aspiration et de refoulement fermées, et le liquide vidangé par les orifices prévus.

Les conduites doivent être fixées sur leurs appuis pour éviter la transmission de forces, de tensions et de vibrations à la pompe. Le diamètre des conduites doit être choisi pour ne pas dépasser une vitesse du liquide de 1,4 à 1,5 m/s en aspiration et 2,4 à 2,5 m/s en refoulement, et ne pas être inférieur au diamètre des orifices de la pompe.

Le branchement électrique doit être réalisé par du personnel qualifié, en respectant les indications de tension et de fréquence, avec une mise à la terre effective et une protection électrique adaptée. L’écart admissible entre la tension d’alimentation et la valeur nominale est de ±10 % pour les pompes triphasées et ±6 % pour les monophasées.

En cas de fonctionnement non conforme, notamment blocage de l’arbre moteur, il est possible de débloquer l’arbre en insérant un tournevis dans la fente prévue et en tapotant légèrement avec un marteau en plastique.

Le résultat attendu est une aspiration et un transfert efficaces d’eaux claires dans les limites techniques du produit, avec une légère oscillation de pression en fonction de la variation du débit, et un fonctionnement sans bruit excessif.

(Informations issues principalement de la fiche technique et de la notice d’installation et d’utilisation, notamment pages 1 à 4 du manuel fourni.)
