POMPE TRI FONTE NORMALISEE 11KW - CM32-250B - RENSON - 110893
Référence : U003110893
Découvrez POMPE TRI FONTE NORMALISEE 11KW - CM32-250B - RENSON - 110893 disponible à l'achat
Les points clés
- Pompe centrifuge monobloc conforme à la norme EN 733
- Idéale pour l'approvisionnement en eau et installations industrielles
- Moteur triphasé IP55 adapté à une température de 90°C
- Fabriquée en fonte avec garniture mécanique en céramique
- Capacité d'utilisation verticale avec aspiration vers le bas
2 648,26 € TTC 2 206,88 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

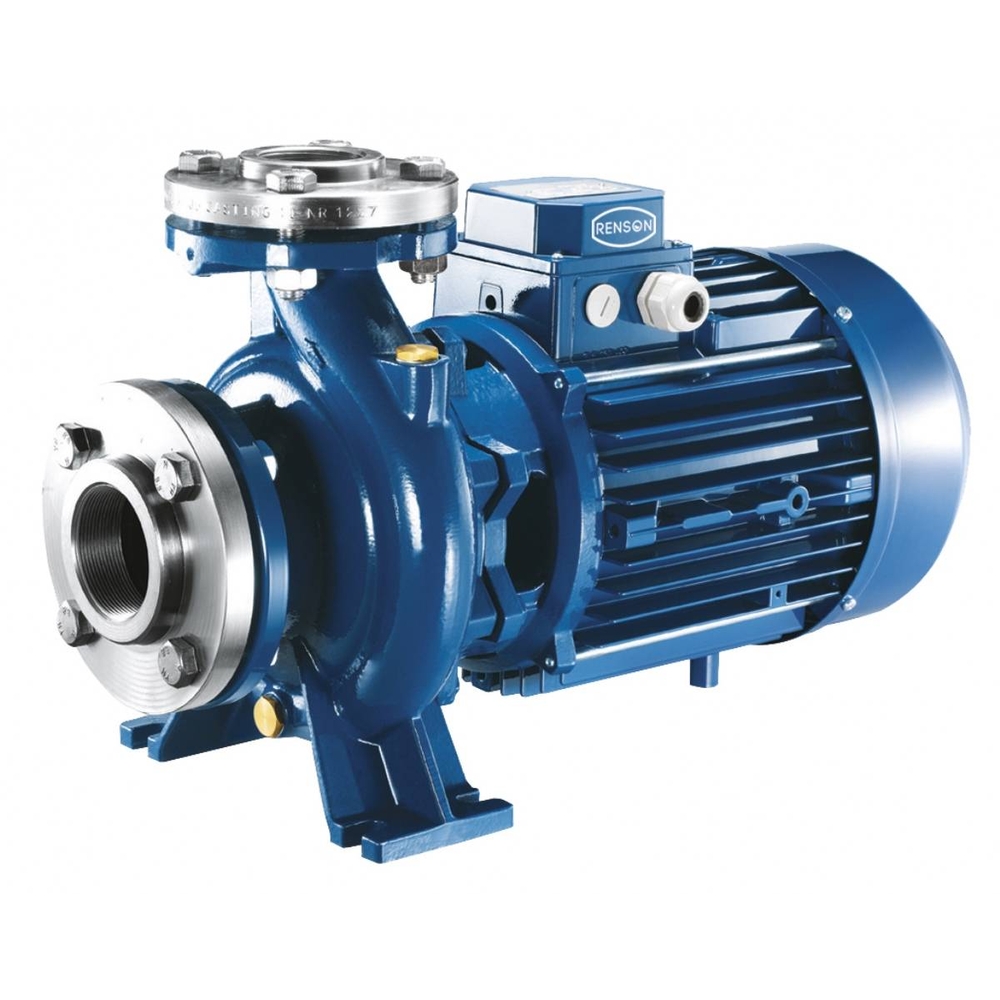

La pompe tri fonte normalisée 11 kW - CM32-250B de Renson est une pompe centrifuge monobloc à axe horizontal, conforme à la norme EN 733.
Elle est conçue pour répondre à de nombreux besoins industriels et agricoles, notamment l'approvisionnement en eau, les installations de pressurisation et anti-incendie, le refroidissement, le chauffage, l'irrigation ainsi que diverses autres applications industrielles.
Cette pompe fonctionne avec un moteur triphasé IP55, classe F, adapté à une température de liquide maximale de 90°C et supporte une pression de fonctionnement maximale de 10 bars.
La construction est robuste avec un corps de pompe, un support moteur et des turbines en fonte.
Elle est équipée d’une garniture mécanique en céramique graphite et d’un arbre moteur en acier inoxydable AISI 304.
Un avantage notable est sa capacité à être utilisée verticalement, avec l’aspiration orientée vers le bas.
Pour une installation optimale, il est recommandé de commander un coffret de sécurité manque d’eau.
Les caractéristiques techniques principales sont les suivantes :

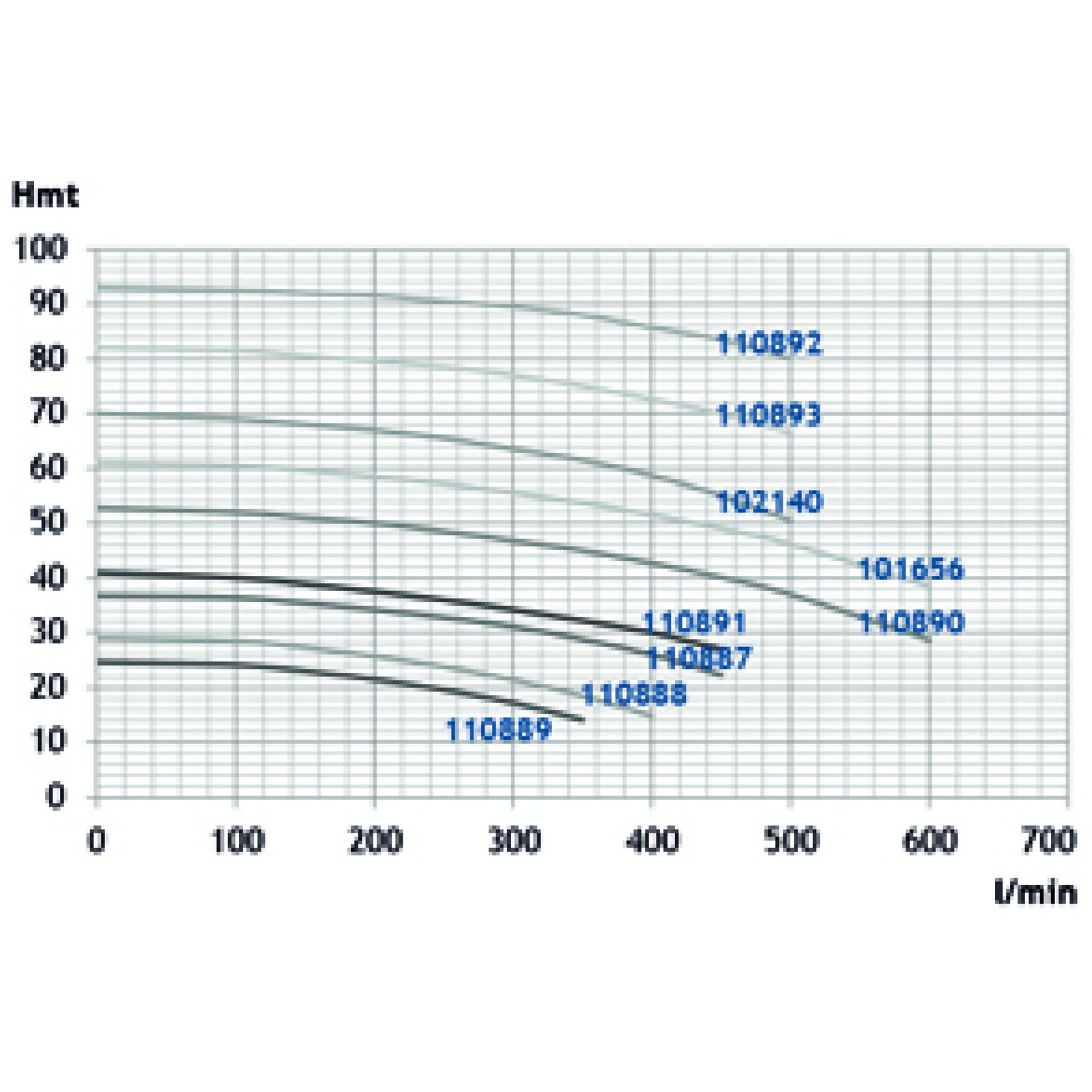

- Débit maximal de 500 litres par minute.
- Hauteur manométrique totale (HMT) maximale de 82 mètres.
- Modèle CM32/250B avec raccords DNA 2 pouces et DNR 1’’1/4.
- Tension d’alimentation de 380 à 400 V.
- Puissance électrique nominale de 11 kW, avec une puissance absorbée de 15 HP.
- Ampérage de 24 A.
- Poids total de 90 kg.
Cette pompe est adaptée pour un usage intensif et doit être installée dans un environnement bien aéré, protégé des intempéries, avec une température ambiante comprise entre 5 et 40°C.
Elle est conçue pour pomper de l’eau propre ou des liquides chimiquement et mécaniquement non agressifs pour ses matériaux, dans une plage de température allant de -15°C à +90°C.
Pour son installation, la tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air et garantir un bon amorçage.
La tuyauterie de refoulement doit comporter une soupape de rétention anti-bélier et une soupape de régulation pour contrôler la pression et le débit.
La connexion électrique doit être réalisée par un expert, en respectant les normes locales et en utilisant des câbles adaptés à la puissance et à la longueur.
La pompe doit être mise en marche uniquement après avoir rempli complètement le corps de pompe et la tuyauterie d’aspiration pour éviter tout fonctionnement à sec.
Le sens de rotation doit être conforme aux indications, dans le sens des aiguilles d’une montre lorsque l’on observe le moteur du côté du clapet.
Pour la maintenance, il est conseillé de vidanger complètement la pompe, le réservoir et la tuyauterie en cas de risque de gel ou d’arrêt prolongé.
Les interventions doivent être réalisées par un personnel qualifié, en respectant les consignes de sécurité, notamment en débranchant l’alimentation électrique avant toute opération.
Cette pompe est conforme aux directives européennes 2006/42/CE (Machines), 2014/68/UE (Équipements sous pression), 2014/35/UE (Basse tension), ainsi qu’aux normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011 et NF EN 60529:1992/A1:2000 garantissant sa sécurité et sa qualité de fabrication.
En résumé, la pompe tri fonte 11 kW CM32-250B de Renson est un équipement performant, robuste et polyvalent, adapté aux applications industrielles et agricoles nécessitant un pompage fiable d’eau propre ou de liquides non agressifs, avec une grande facilité d’installation et d’utilisation.
La pompe tri fonte normalisée 11 kW - CM32-250B de Renson est une pompe centrifuge monobloc à axe horizontal, conforme à la norme EN 733. Elle est conçue pour des usages industriels variés tels que l'approvisionnement en eau, les installations de pressurisation et anti-incendie, le refroidissement, le chauffage, l'irrigation ainsi que d'autres applications agricoles et industrielles, avec une capacité d'usage intensif.
Cette pompe est construite avec un corps, un support moteur et des turbines en fonte, assurant robustesse et durabilité. Elle est équipée d’une garniture mécanique en céramique graphite et d’un arbre moteur en acier inoxydable AISI 304, garantissant une excellente résistance à l’usure et à la corrosion.
Le moteur est triphasé, de classe F, avec un indice de protection IP55, fonctionnant sous une tension de 400 V et un ampérage de 24 A. La pompe supporte une température maximale du liquide de 90°C et une pression de fonctionnement maximale de 10 bar. Elle peut être utilisée verticalement avec aspiration vers le bas, ce qui offre une flexibilité d’installation.
Les performances techniques comprennent un débit maximum de 500 litres par minute et une hauteur manométrique totale (HMT) maximale de 82 mètres. Les dimensions de raccordement sont DN aspiration 2 pouces et DN refoulement 1"1/4. La puissance nominale est de 14 kW, avec une puissance absorbée de 15 HP. Le poids total de la pompe est de 90 kg.
Pour une installation optimale et sécurisée, il est recommandé de commander un coffret de sécurité manque d'eau.
Cette pompe bénéficie d’une garantie de 2 ans.
Cette pompe est construite avec un corps, un support moteur et des turbines en fonte, assurant robustesse et durabilité. Elle est équipée d’une garniture mécanique en céramique graphite et d’un arbre moteur en acier inoxydable AISI 304, garantissant une excellente résistance à l’usure et à la corrosion.
Le moteur est triphasé, de classe F, avec un indice de protection IP55, fonctionnant sous une tension de 400 V et un ampérage de 24 A. La pompe supporte une température maximale du liquide de 90°C et une pression de fonctionnement maximale de 10 bar. Elle peut être utilisée verticalement avec aspiration vers le bas, ce qui offre une flexibilité d’installation.
Les performances techniques comprennent un débit maximum de 500 litres par minute et une hauteur manométrique totale (HMT) maximale de 82 mètres. Les dimensions de raccordement sont DN aspiration 2 pouces et DN refoulement 1"1/4. La puissance nominale est de 14 kW, avec une puissance absorbée de 15 HP. Le poids total de la pompe est de 90 kg.
Pour une installation optimale et sécurisée, il est recommandé de commander un coffret de sécurité manque d'eau.
Cette pompe bénéficie d’une garantie de 2 ans.
- débit max : 500 L/min
- hmt max : 82 mètres
- modèle : CM32/250B
- dna : 2''
- dnr : 1''1/4
- tension : 380 V
- puissance : 11 kW
- ampérage : 24 A
- poids : 90 kg
- puissance absorbée : 15 HP
- puissance nominale : 14 kW
- corps de pompe, support moteur en fonte
- turbines en fonte
- garniture mécanique en céramique graphite
- arbre moteur en acier inoxydable AISI 304
- moteur triphasé, IP55, classe F
- température du liquide max : 90°C
- pression de fonctionnement max : 10 bar
- utilisation possible en position verticale (aspiration vers le bas)
La pompe centrifuge monobloc à axe horizontal doit être utilisée en remplissant complètement de liquide le corps de pompe et le tuyau d’aspiration avant tout démarrage. Le liquide pompé doit être de l’eau propre ou un liquide chimiquement et mécaniquement non agressif pour les matériaux de la pompe, non explosif, avec une température comprise entre +5 °C et +90 °C selon le matériau de la turbine.
Pour son fonctionnement, la tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe afin d’éviter les poches d’air qui empêcheraient l’amorçage ou provoqueraient un désamorçage. L’extrémité du tuyau d’aspiration doit être immergée dans l’eau à une profondeur au moins égale à deux fois le diamètre du tuyau. Une soupape de fond avec crépine doit être insérée pour le bon fonctionnement en aspiration, ou une soupape de rétention montée directement sur le raccordement d’aspiration pour les pompes auto-amorçantes.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention (anti-bélier) et d’une soupape de régulation pour contrôler la portée, la prévalence et la puissance absorbée. Pour des hauteurs d’amorçage supérieures à 5 m, un segment droit et vertical d’au moins 1 m doit être présent sur le tuyau de refoulement.
La pompe peut être installée avec l’axe du rotor horizontal ou vertical, y compris une utilisation verticale avec aspiration vers le bas. Elle doit être fixée solidement sur ses pieds/bases d’appui, en évitant d’installer le moteur sous le corps de pompe.
Avant démarrage, il faut vérifier que l’arbre moteur tourne librement. La pompe doit toujours être amorcée, le fonctionnement à sec est à éviter absolument. Le moteur doit tourner dans le sens des aiguilles d’une montre vu du côté du clapet. En cas d’électropompes triphasées, vérifier le sens de rotation et inverser deux phases si nécessaire.
Le nombre de démarrages par heure est limité selon la puissance et le type d’hydraulique de la pompe, afin de ne pas compromettre sa durée de vie. En cas de groupe de pressurisation, il est possible de réguler le nombre de démarrages par ajustement des pressions d’étalonnage du pressostat ou par augmentation de la capacité du réservoir.
La pompe doit être installée dans un lieu bien aéré, non poussiéreux et protégé des intempéries, avec une température ambiante entre 5 et 40 °C. La tuyauterie doit être fixée de façon à ne pas transmettre de forces, tensions ou vibrations à la pompe.
Il est recommandé de commander un coffret de sécurité manque d’eau pour une installation optimale.
En cas d’arrêt prolongé, notamment en période de gel, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie avant de remettre en marche. Avant toute intervention, couper l’alimentation électrique.
Le fonctionnement conforme de la pompe permet d’obtenir un pompage efficace d’eau propre ou de liquides non agressifs, avec un débit et une pression adaptés à son champ d’utilisation industrielle, agricole, de pressurisation, anti-incendie, chauffage, refroidissement et irrigation.
Pour son fonctionnement, la tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe afin d’éviter les poches d’air qui empêcheraient l’amorçage ou provoqueraient un désamorçage. L’extrémité du tuyau d’aspiration doit être immergée dans l’eau à une profondeur au moins égale à deux fois le diamètre du tuyau. Une soupape de fond avec crépine doit être insérée pour le bon fonctionnement en aspiration, ou une soupape de rétention montée directement sur le raccordement d’aspiration pour les pompes auto-amorçantes.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention (anti-bélier) et d’une soupape de régulation pour contrôler la portée, la prévalence et la puissance absorbée. Pour des hauteurs d’amorçage supérieures à 5 m, un segment droit et vertical d’au moins 1 m doit être présent sur le tuyau de refoulement.
La pompe peut être installée avec l’axe du rotor horizontal ou vertical, y compris une utilisation verticale avec aspiration vers le bas. Elle doit être fixée solidement sur ses pieds/bases d’appui, en évitant d’installer le moteur sous le corps de pompe.
Avant démarrage, il faut vérifier que l’arbre moteur tourne librement. La pompe doit toujours être amorcée, le fonctionnement à sec est à éviter absolument. Le moteur doit tourner dans le sens des aiguilles d’une montre vu du côté du clapet. En cas d’électropompes triphasées, vérifier le sens de rotation et inverser deux phases si nécessaire.
Le nombre de démarrages par heure est limité selon la puissance et le type d’hydraulique de la pompe, afin de ne pas compromettre sa durée de vie. En cas de groupe de pressurisation, il est possible de réguler le nombre de démarrages par ajustement des pressions d’étalonnage du pressostat ou par augmentation de la capacité du réservoir.
La pompe doit être installée dans un lieu bien aéré, non poussiéreux et protégé des intempéries, avec une température ambiante entre 5 et 40 °C. La tuyauterie doit être fixée de façon à ne pas transmettre de forces, tensions ou vibrations à la pompe.
Il est recommandé de commander un coffret de sécurité manque d’eau pour une installation optimale.
En cas d’arrêt prolongé, notamment en période de gel, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie avant de remettre en marche. Avant toute intervention, couper l’alimentation électrique.
Le fonctionnement conforme de la pompe permet d’obtenir un pompage efficace d’eau propre ou de liquides non agressifs, avec un débit et une pression adaptés à son champ d’utilisation industrielle, agricole, de pressurisation, anti-incendie, chauffage, refroidissement et irrigation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les critères essentiels à vérifier pour choisir cette pompe centrifuge ?
Cette pompe est conforme à la norme EN 733, ce qui garantit sa compatibilité avec les installations standardisées. Il faut vérifier la puissance moteur de 11 kW, le débit maximal de 500 L/min, ainsi que la pression maximale de fonctionnement de 10 bar. La capacité à fonctionner verticalement avec aspiration vers le bas est aussi un critère important selon l’installation.
Quelles sont les limites d’utilisation de cette pompe ?
Elle supporte une température de liquide jusqu’à 90°C et une pression maximale de 10 bar. Son moteur triphasé IP55 classe F assure une protection adaptée à ces conditions. L’usage est limité aux fluides compatibles avec les matériaux en fonte et la garniture mécanique en céramique graphite.
Quels matériaux composent cette pompe et quels avantages apportent-ils ?
Le corps, le support moteur et les turbines sont en fonte, offrant robustesse et durabilité. L’arbre moteur est en acier inoxydable AISI 304 pour une meilleure résistance à la corrosion. La garniture mécanique en céramique graphite assure une étanchéité fiable dans le temps.
Comment cette pompe répond-elle aux contraintes d’un usage industriel ?
Elle est conçue pour des applications variées telles que l’approvisionnement en eau, la pressurisation, le refroidissement, le chauffage, et l’irrigation. Son moteur triphasé IP55 et sa conformité à la norme EN 733 garantissent une performance adaptée aux environnements industriels exigeants.
Quels sont les éléments techniques à prendre en compte pour son installation ?
La pompe est monobloc à axe horizontal et peut être installée verticalement avec aspiration vers le bas. Il est conseillé de prévoir un coffret de sécurité pour le manque d’eau afin de protéger la pompe. Les raccordements doivent correspondre aux diamètres d’aspiration 2" et refoulement 1"1/4.
