POMPE TRI FONTE NORMALISEE 11KW - CM50-200B - RENSON - 110910
Référence : U003110910
Découvrez POMPE TRI FONTE NORMALISEE 11KW - CM50-200B - RENSON - 110910 disponible à l'achat
Les points clés
- Conforme à la norme EN 733 pour une fiabilité accrue
- Moteur triphasé IP55 pour des performances optimales
- Construction en fonte pour une durabilité maximale
- Idéale pour divers systèmes de pressurisation
- Installation possible en position verticale
1 915,42 € TTC 1 596,18 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

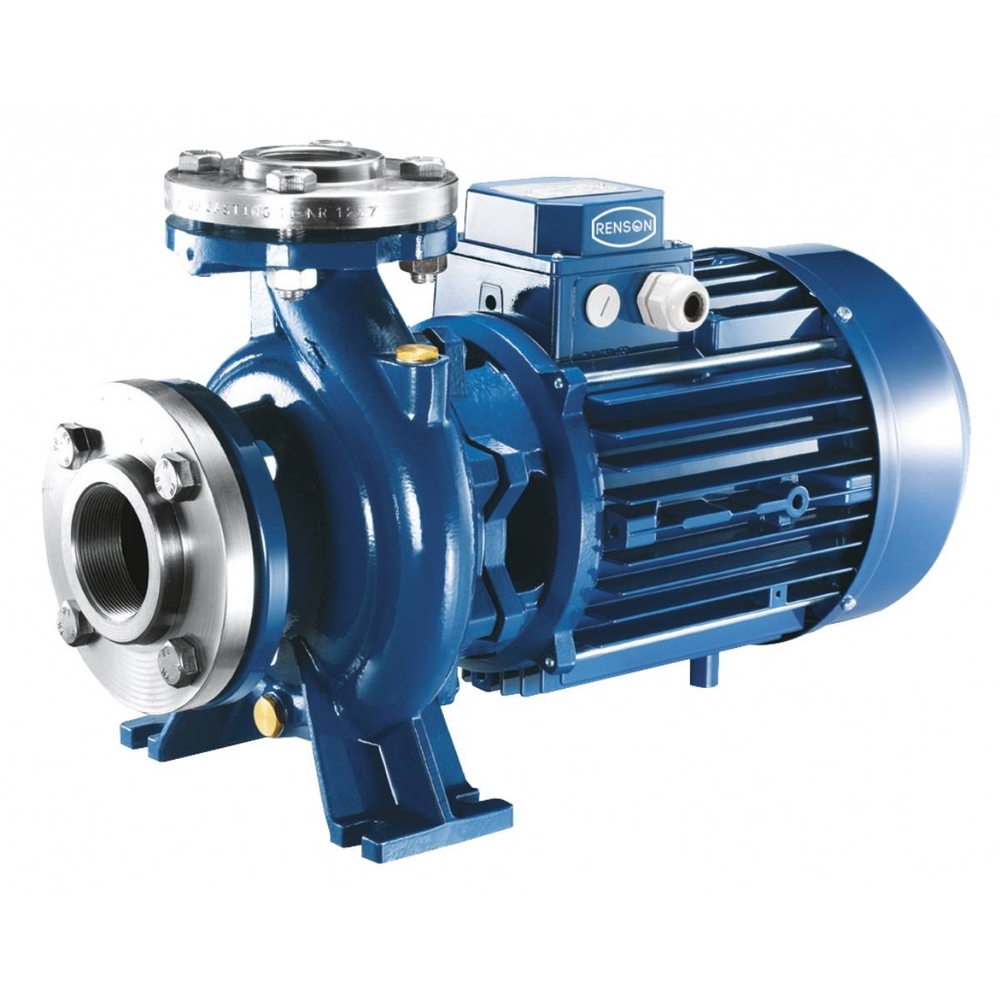

La pompe tri-fonte normalisée 11KW CM50-200B de RENSON est une pompe centrifuge monobloc à axe horizontal, conçue pour un usage intensif et fabriquée conformément à la norme EN 733.
Elle est destinée au pompage et au transfert d’eaux claires à partir de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
Cette pompe de surface, installée hors de l’eau, aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou industriel.
Robuste et facile à installer, elle est adaptée aux applications domestiques, agricoles et industrielles légères, avec une profondeur d’aspiration maximale de 7 mètres.
La pompe est construite avec un corps et une turbine en fonte, assurant une durabilité optimale.
Son arbre moteur est en acier inoxydable AISI 304.
Elle fonctionne avec un moteur triphasé IP55 de classe d’isolation F, supportant des températures de liquide jusqu’à 90°C et une pression maximale de fonctionnement de 5,46 bar (10 bar selon certaines sources).
Ses caractéristiques techniques principales sont les suivantes :
- Débit maximal de 1200 litres par minute
- Hauteur manométrique totale (HMT) maximale de 54,6 mètres
- Diamètre nominal d’aspiration (DNA) de 2''1/2 et de refoulement (DNR) de 2''
- Tension d’alimentation de 400 V
- Puissance nominale de 11 kW (15 HP)
- Ampérage de 19,5 A
- Vitesse de rotation de 2900 tours/minute
- Poids approximatif de 89 à 95 kg selon les documents
Cette pompe est adaptée à des usages variés, notamment dans les systèmes de pressurisation, les installations anti-incendie, le refroidissement, le chauffage, l’irrigation ainsi que dans les domaines agricole et industriel.
Les conditions d’utilisation recommandent une installation dans un lieu aéré, protégé des intempéries et de la poussière, avec une température ambiante comprise entre 5 et 40 °C.
La tuyauterie d’aspiration doit être la plus courte possible, étanche et montée avec un tracé ascendant vers la pompe pour éviter les poches d’air.
Une soupape de fond avec crépine ou une soupape de rétention doit être installée sur l’aspiration.
La tuyauterie de refoulement doit comporter une soupape de rétention et une soupape de régulation pour contrôler la portée et la pression.
Le démarrage de la pompe doit être précédé d’une vérification que l’arbre moteur tourne librement.
La pompe doit être amorcée en remplissant complètement le corps de pompe et le tuyau d’aspiration avant mise en marche.
Il est impératif d’éviter le fonctionnement à sec ou avec le refoulement complètement fermé plus de quelques minutes afin de prévenir la surchauffe.
La pompe est équipée d’une garniture mécanique en céramique-graphite-NBR et acier AISI 304.
Le degré de protection est IPX5.
Elle est conçue pour le pompage d’eaux claires, non agressives chimiquement et mécaniquement.
La pompe peut être installée verticalement avec aspiration vers le bas, ce qui constitue une particularité notable.
Enfin, elle est conforme aux directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011, NF EN 60529:1992/A1:2000 (degré de protection IP)
Cette pompe est livrée prête pour un usage intensif et constitue une solution fiable et robuste pour de nombreuses applications nécessitant un transfert d’eau performant.
La pompe tri-fonte normalisée 11 kW CM50-200B de Renson est une pompe centrifuge monobloc à axe horizontal, conçue conformément à la norme EN 733. Elle est destinée à un usage intensif et convient pour le pompage et le transfert d’eaux claires issues de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
Cette pompe robuste en fonte, avec turbine en fonte également, est équipée d’un moteur triphasé IPX5 de classe d’isolation F. Elle peut fonctionner avec une température ambiante et liquide allant de -10 à +90 °C. Sa garniture mécanique est composée de céramique, graphite, NBR et acier inoxydable AISI 304, garantissant une durabilité optimale.
Elle est adaptée aux applications d’approvisionnement en eau, pressurisation, systèmes anti-incendie, refroidissement, chauffage, irrigation, ainsi qu’aux usages agricoles et industriels légers. La pompe peut être installée verticalement avec aspiration vers le bas et ne peut aspirer que jusqu’à une profondeur maximale de 7 mètres.
Caractéristiques techniques principales :
- Débit maximal : 1200 L/min
- Hauteur manométrique totale (HMT) maximale : 54,60 mètres
- Pression maximale : 5,46 bar
- Diamètre nominal aspiration (DNA) : 2"1/2
- Diamètre nominal refoulement (DNR) : 2"
- Tension : 400 V
- Puissance : 11 kW (15 HP)
- Ampérage : 19,5 A
- Vitesse de rotation : 2900 tours/min
- Poids : 95 kg
Cette pompe centrifuge est facile à installer et offre une solution fiable pour les applications domestiques, agricoles et industrielles légères. Elle est conçue pour un usage intensif avec une excellente résistance mécanique et une protection IPX5.
Elle est particulièrement recommandée pour les installations nécessitant une pompe de surface capable de transférer efficacement de l’eau claire dans des conditions variées, tout en assurant une grande fiabilité et une longue durée de vie.
Cette pompe robuste en fonte, avec turbine en fonte également, est équipée d’un moteur triphasé IPX5 de classe d’isolation F. Elle peut fonctionner avec une température ambiante et liquide allant de -10 à +90 °C. Sa garniture mécanique est composée de céramique, graphite, NBR et acier inoxydable AISI 304, garantissant une durabilité optimale.
Elle est adaptée aux applications d’approvisionnement en eau, pressurisation, systèmes anti-incendie, refroidissement, chauffage, irrigation, ainsi qu’aux usages agricoles et industriels légers. La pompe peut être installée verticalement avec aspiration vers le bas et ne peut aspirer que jusqu’à une profondeur maximale de 7 mètres.
Caractéristiques techniques principales :
- Débit maximal : 1200 L/min
- Hauteur manométrique totale (HMT) maximale : 54,60 mètres
- Pression maximale : 5,46 bar
- Diamètre nominal aspiration (DNA) : 2"1/2
- Diamètre nominal refoulement (DNR) : 2"
- Tension : 400 V
- Puissance : 11 kW (15 HP)
- Ampérage : 19,5 A
- Vitesse de rotation : 2900 tours/min
- Poids : 95 kg
Cette pompe centrifuge est facile à installer et offre une solution fiable pour les applications domestiques, agricoles et industrielles légères. Elle est conçue pour un usage intensif avec une excellente résistance mécanique et une protection IPX5.
Elle est particulièrement recommandée pour les installations nécessitant une pompe de surface capable de transférer efficacement de l’eau claire dans des conditions variées, tout en assurant une grande fiabilité et une longue durée de vie.
- débit max : 1200 l/min
- hmt max : 54,6 mètres
- modèle : cm50/200b
- dna : 2''1/2
- dnr : 2''
- tension : 400 v
- puissance : 11 kW
- ampérage : 19,5 a
- poids : 95 kg
- puissance nominale : 15 hp
- température max : 90 °c
- degré de protection : ipx5
- classe d'isolation : f
- garniture mécanique : céramique-graphite-nbr et acier aisi 304
- corps de pompe : fonte
- turbine : fonte
La pompe se met en fonctionnement en remplissant entièrement de liquide le corps de pompe et le tuyau d’aspiration par l’orifice prévu à cet effet. Le liquide doit être aspiré depuis des sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau, avec une profondeur d’aspiration ne dépassant pas 7 mètres. La tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe afin d’éviter les poches d’air qui empêcheraient l’amorçage ou provoqueraient un désamorçage.
Pour assurer un bon fonctionnement, il faut insérer une soupape de fond avec crépine sur le tuyau d’aspiration ; pour les pompes auto-amorçantes, cette soupape peut être remplacée par une soupape de rétention montée directement sur le raccord d’aspiration. L’extrémité du tuyau d’aspiration doit être immergée dans l’eau à une profondeur d’au moins deux fois le diamètre du tuyau.
La tuyauterie de refoulement doit comporter une soupape de rétention en amont et une soupape de régulation en aval pour contrôler la portée, la prévalence et la puissance absorbée. En cas d’installation sous pression, il est possible de régler les pressions de déclenchement et d’arrêt via un pressostat.
Avant le démarrage, vérifier que l’arbre du moteur tourne librement. La pompe doit tourner dans le sens des aiguilles d’une montre vue du côté du clapet. Lors du démarrage, il faut éviter le fonctionnement à sec et éviter de faire fonctionner la pompe avec le refoulement complètement fermé pendant plus de 2 à 3 minutes, afin d’éviter la surchauffe du liquide pompé.
La pompe doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante entre 5 et 40 °C. La température du liquide pompé doit être comprise entre -15 °C et +90 °C selon le matériau de la turbine. La pompe peut être installée horizontalement ou verticalement avec aspiration vers le bas.
En cas de fonctionnement non conforme, notamment absence d’eau en aspiration, la pompe peut surchauffer. Il est recommandé de purger l’air et de remplir à nouveau le corps de pompe et le tuyau d’aspiration avant toute remise en marche.
La pompe est destinée au pompage intensif d’eaux claires non agressives, pour des usages domestiques, agricoles et industriels légers, notamment dans les installations de pressurisation, anti-incendie, refroidissement, chauffage, irrigation.
Le résultat attendu est un transfert efficace de l’eau claire dans les conditions d’utilisation indiquées, avec une aspiration limitée à 7 mètres de profondeur et un fonctionnement dans son champ de prestations nominales.
Pour assurer un bon fonctionnement, il faut insérer une soupape de fond avec crépine sur le tuyau d’aspiration ; pour les pompes auto-amorçantes, cette soupape peut être remplacée par une soupape de rétention montée directement sur le raccord d’aspiration. L’extrémité du tuyau d’aspiration doit être immergée dans l’eau à une profondeur d’au moins deux fois le diamètre du tuyau.
La tuyauterie de refoulement doit comporter une soupape de rétention en amont et une soupape de régulation en aval pour contrôler la portée, la prévalence et la puissance absorbée. En cas d’installation sous pression, il est possible de régler les pressions de déclenchement et d’arrêt via un pressostat.
Avant le démarrage, vérifier que l’arbre du moteur tourne librement. La pompe doit tourner dans le sens des aiguilles d’une montre vue du côté du clapet. Lors du démarrage, il faut éviter le fonctionnement à sec et éviter de faire fonctionner la pompe avec le refoulement complètement fermé pendant plus de 2 à 3 minutes, afin d’éviter la surchauffe du liquide pompé.
La pompe doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante entre 5 et 40 °C. La température du liquide pompé doit être comprise entre -15 °C et +90 °C selon le matériau de la turbine. La pompe peut être installée horizontalement ou verticalement avec aspiration vers le bas.
En cas de fonctionnement non conforme, notamment absence d’eau en aspiration, la pompe peut surchauffer. Il est recommandé de purger l’air et de remplir à nouveau le corps de pompe et le tuyau d’aspiration avant toute remise en marche.
La pompe est destinée au pompage intensif d’eaux claires non agressives, pour des usages domestiques, agricoles et industriels légers, notamment dans les installations de pressurisation, anti-incendie, refroidissement, chauffage, irrigation.
Le résultat attendu est un transfert efficace de l’eau claire dans les conditions d’utilisation indiquées, avec une aspiration limitée à 7 mètres de profondeur et un fonctionnement dans son champ de prestations nominales.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les avantages de la construction en fonte pour cette pompe ?
La construction en fonte assure une durabilité maximale de la pompe, résistante à l’usure et adaptée à des environnements exigeants. Les turbines en fonte et l’arbre moteur en acier inoxydable AISI 304 renforcent cette robustesse.
Quelles normes garantissent la fiabilité de cette pompe ?
Cette pompe est conforme à la norme EN 733, ce qui garantit une qualité et une fiabilité accrues adaptées aux besoins professionnels.
Quelles sont les caractéristiques techniques principales à prendre en compte pour son installation ?
La pompe fonctionne sous tension 380 V avec une puissance de 11 kW, un débit maximal de 1200 L/min et une hauteur manométrique totale maximale de 50,80 mètres. Elle peut supporter une pression de fonctionnement maximale de 10 bar et une température de liquide jusqu’à 90°C.
Comment la pompe peut-elle être installée dans un système existant ?
Elle peut être installée verticalement avec aspiration vers le bas, offrant une certaine flexibilité d’intégration selon les contraintes du chantier.
Pour quels types d’applications cette pompe est-elle adaptée ?
Elle convient aux installations de pressurisation, anti-incendie, de refroidissement, de chauffage, d’irrigation ainsi qu’aux usages agricoles et industriels.
