POMPE TRI FONTE NORMALISEE 5,5KW - CM32-200B - RENSON - 110890
Référence : U003110890
Découvrez POMPE TRI FONTE NORMALISEE 5,5KW - CM32-200B - RENSON - 110890 disponible à l'achat
- Équipement robuste pour un usage intensif
- Corps et turbines en fonte pour durabilité
- Moteur triphasé IP55 pour une performance fiable
- Installation verticale possible pour flexibilité
- Idéale pour pressurisation et applications industrielles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

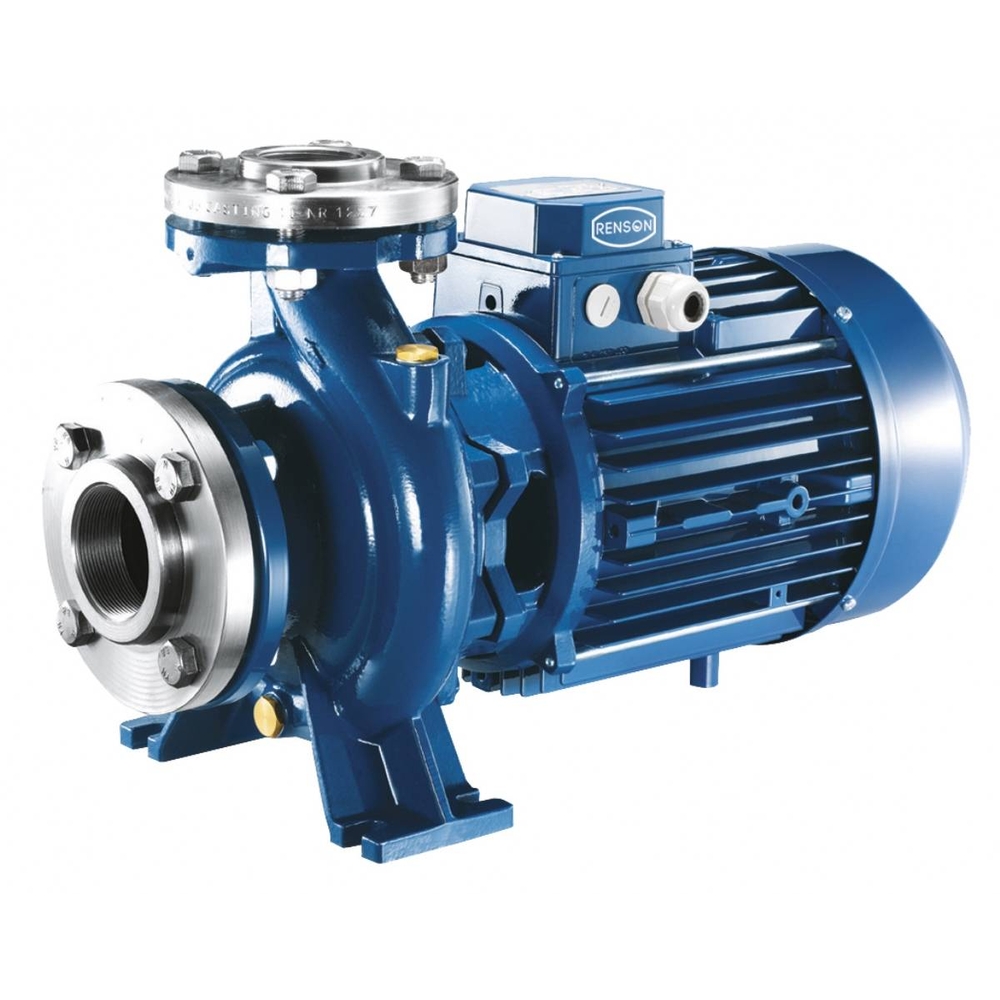

La pompe tri fonte normalisée 5,5 kW CM32-200B de RENSON est une pompe centrifuge monobloc à axe horizontal, conçue pour un usage intensif.
Elle est fabriquée avec un corps et des turbines en fonte, assurant robustesse et durabilité.
Cette pompe répond à la norme EN 733, garantissant sa fiabilité et sa conformité aux exigences techniques.
Le moteur est un triphasé IP55, classe d'isolation F, avec un arbre en acier inoxydable AISI 304.
Elle est adaptée au pompage d’eaux claires à une température maximale de 90°C et peut supporter une pression maximale de 4,83 bars (soit environ 10 bars en conditions d’utilisation).
La pompe peut être installée verticalement avec aspiration vers le bas, offrant une grande flexibilité d’installation.
Elle est destinée à diverses applications industrielles et agricoles, notamment dans les systèmes de pressurisation, anti-incendie, refroidissement, chauffage, irrigation et approvisionnement en eau.
La pompe est conçue pour le pompage et le transfert d’eaux claires issues de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
Elle s’installe hors de l’eau et aspire le liquide pour l’acheminer vers un réseau d’arrosage ou un système d’alimentation domestique.
Sa capacité d’aspiration ne doit pas dépasser 7 mètres.
Les caractéristiques techniques détaillées sont les suivantes :

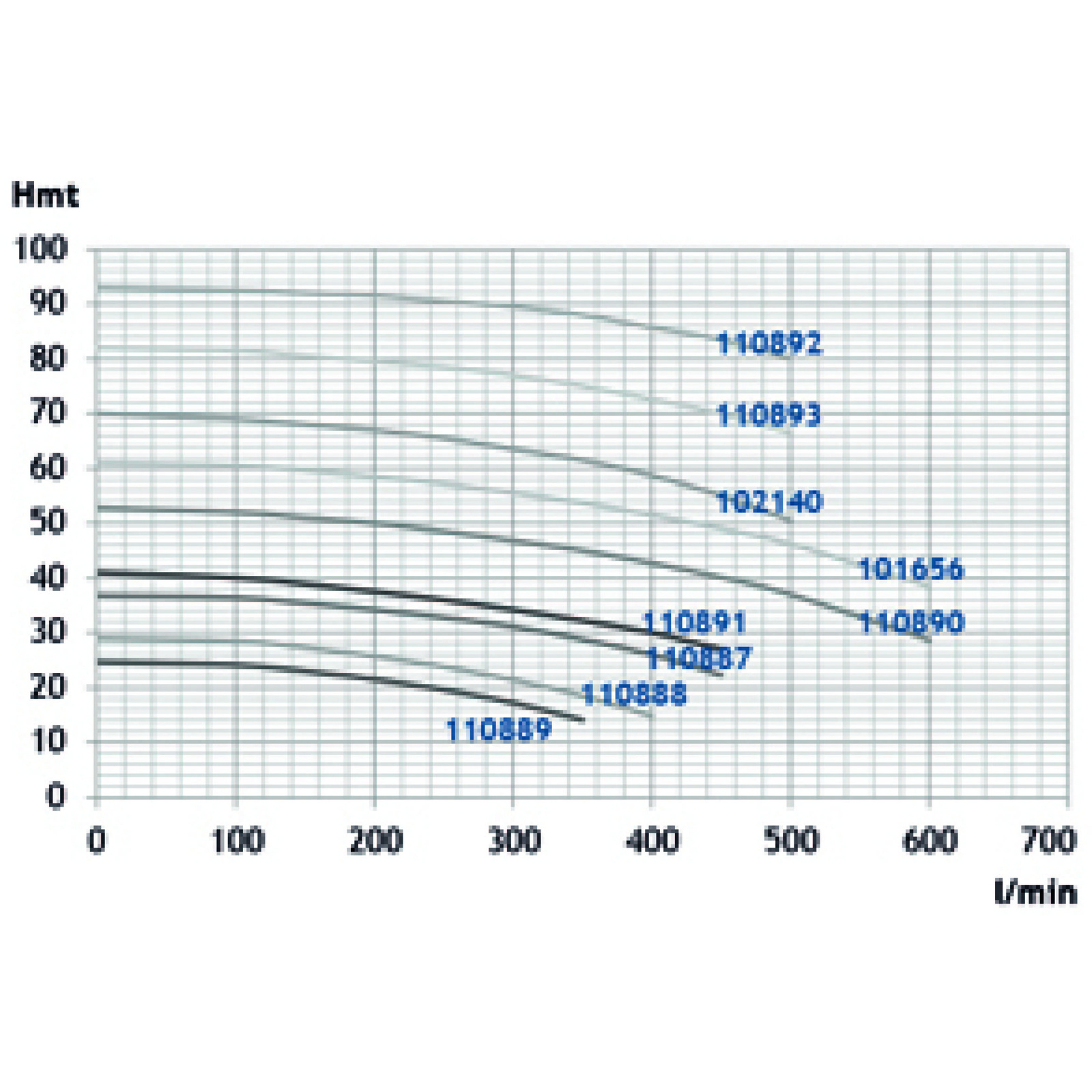

- Débit maximal de 500 L/min
- Hauteur manométrique totale (HMT) maximale de 48,30 mètres
- Diamètre nominal aspiration (DNA) 2 pouces, refoulement (DNR) 1’’1/4
- Tension d’alimentation 400 V triphasé
- Puissance nominale 5,5 kW (7,5 HP)
- Ampérage 11,10 A
- Vitesse de rotation 2900 tours/min
- Poids 66,5 kg
La pompe est équipée d’une garniture mécanique en céramique-graphite-NBR avec éléments en acier AISI 304, assurant une bonne étanchéité et résistance à l’usure.
Elle est prévue pour un usage intensif et est compatible avec des liquides non agressifs chimiquement et mécaniquement, non explosifs.
Le degré de protection est IPX5.
Pour une installation optimale, la pompe doit être placée dans un environnement bien aéré, protégé des intempéries et avec une température ambiante entre 5 et 40°C.
La tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air.
Il est recommandé d’utiliser une soupape de fond avec crépine ou une soupape de rétention sur l’aspiration.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention anti-bélier et d’une soupape de régulation.
Avant démarrage, la pompe doit être remplie complètement de liquide pour éviter tout fonctionnement à sec.
Le sens de rotation du moteur doit être dans le sens des aiguilles d’une montre vu du côté clapet.
La pompe doit fonctionner dans son champ nominal de prestations pour garantir ses performances et sa longévité.
Les électropompes RENSON ne nécessitent pas de maintenance particulière.
En cas de risque de gel ou d’arrêt prolongé, il est conseillé de vider complètement la pompe, le réservoir et la tuyauterie.
Les interventions sur les composants hydrauliques doivent être réalisées par un expert avec des pièces d’origine.
Cette pompe est conforme aux principales directives européennes et normes applicables, notamment :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011, NF EN 60529:1992/A1:2000
En résumé, la pompe tri fonte 5,5 kW CM32-200B RENSON est un équipement fiable, robuste et performant, adapté aux applications exigeantes de pompage d’eaux claires dans les secteurs domestique, agricole et industriel.
Sa construction en fonte, son moteur triphasé protégé, ses possibilités d’installation flexibles et sa conformité aux normes en font une solution de choix pour des usages intensifs.
Cette pompe de surface est destinée au pompage et au transfert d’eaux claires issues de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau. Elle est installée hors de l’eau et aspire le liquide pour l’acheminer vers des réseaux d’arrosage, systèmes d’alimentation domestique ou autres installations de pressurisation, anti-incendie, refroidissement, chauffage, irrigation.
Les caractéristiques techniques principales sont les suivantes :
- Débit maximal : 500 L/min
- Hauteur manométrique totale (HMT) maximale : 48,30 mètres
- Pression maximale : 4,83 bars
- Diamètre nominal aspiration (DNA) : 2 pouces
- Diamètre nominal refoulement (DNR) : 1’’1/4
- Tension : 400 V triphasé
- Puissance : 6,70 kW (puissance nominale 5,50 kW)
- Ampérage : 11,10 A
- Vitesse de rotation : 2900 tours/min
- Poids : 66,5 kg
- Puissance nominale exprimée en chevaux : 7,50 HP
- Température maximale du liquide : 90 °C
La pompe est équipée d’un arbre en acier inoxydable AISI 304 et d’une garniture mécanique en céramique-graphite-NBR, assurant une bonne résistance à l’usure. Elle bénéficie d’un degré de protection IPX5 et d’une classe d’isolation F, garantissant une protection efficace contre les projections d’eau et une bonne tenue électrique.
Son utilisation est recommandée pour des liquides clairs, avec une profondeur d’aspiration ne dépassant pas 7 mètres. La pompe peut être installée verticalement avec aspiration vers le bas, ce qui offre une flexibilité d’installation.
Cette pompe robuste et facile à installer constitue une solution fiable pour des applications nécessitant un pompage intensif d’eau claire dans des environnements variés, notamment dans les systèmes de pressurisation, anti-incendie, refroidissement, chauffage, irrigation et autres usages agricoles ou industriels.
- débit max : 500 l/min
- hmt max : 48,30 mètres
- pression max : 4,83 bar
- modèle : cm32/200b
- dna : 2''
- dnr : 1''1/4
- tension : 400 v
- puissance : 6,70 kW
- ampérage : 11,10 a
- poids : 66,50 kg
- puissance nominale : 5,50 kW
- vitesse de rotation : 2900 tours/min
- température max : 90 °c
- degré de protection : ipx5
- classe d'isolation : f
- garniture mécanique : céramique-graphite-nbr et acier aisi 304
- corps de pompe : fonte
- turbine : fonte
Le fonctionnement nécessite que la pompe soit amorcée avant démarrage, en remplissant complètement de liquide le corps de pompe et le tuyau d’aspiration afin d’éviter tout fonctionnement à sec. L’aspiration ne doit pas dépasser 7 mètres de profondeur. La tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air susceptibles d’empêcher l’amorçage ou provoquer le désamorçage.
La pompe peut être installée avec un axe horizontal ou vertical (aspiration vers le bas). La tuyauterie de refoulement doit être équipée d’une soupape de rétention en amont et d’une soupape de régulation en aval pour contrôler la portée et la pression.
Le démarrage s’effectue après vérification que l’arbre moteur tourne librement, et uniquement après amorçage complet. La pompe doit tourner dans le sens des aiguilles d’une montre vue du côté du clapet. En fonctionnement, il faut éviter de fermer complètement le robinet de refoulement pendant plus de 2 à 3 minutes afin d’empêcher la surchauffe du liquide pompé.
La pompe est utilisée dans des environnements bien aérés, non poussiéreux, protégés des intempéries, avec une température ambiante comprise entre 5 et 40 °C. Elle est adaptée au pompage d’eau propre, non agressive chimiquement ou mécaniquement, avec une température de liquide entre -15 °C et +90 °C selon le matériau de la turbine.
En cas de fonctionnement non conforme, notamment en cas de blocage ou de désamorçage, il faut vérifier l’absence de poches d’air dans la tuyauterie d’aspiration, s’assurer que l’extrémité du tuyau est bien immergée, et contrôler que la pompe est bien amorcée avant redémarrage.
Le résultat attendu est un pompage efficace d’eaux claires, avec une profondeur d’aspiration maximale de 7 mètres, assurant l’acheminement du liquide vers les réseaux ou installations ciblés dans les domaines domestiques, agricoles ou industriels légers.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les caractéristiques principales qui garantissent la robustesse de cette pompe ?
La pompe est conçue avec un corps et des turbines en fonte, ce qui lui confère une grande durabilité. Elle est adaptée à un usage intensif et répond à la norme EN 733, assurant ainsi sa fiabilité en conditions exigeantes.
Quels sont les paramètres techniques essentiels à connaître pour son installation ?
Cette pompe centrifuge monobloc fonctionne en 380 V triphasé avec une puissance de 5,5 kW. Elle supporte une température de liquide jusqu’à 90°C et une pression maximale de 10 bars. Son débit maximal est de 600 L/min avec une hauteur manométrique totale (HMT) de 52,80 mètres.
Comment la pompe peut-elle être installée pour s’adapter aux contraintes d’espace ?
Elle peut être installée en position horizontale ou verticale, avec aspiration vers le bas en configuration verticale, offrant une flexibilité d’installation selon les contraintes du chantier.
Dans quels types d’applications cette pompe est-elle adaptée ?
Elle convient à des systèmes de pressurisation, d’anti-incendie, de refroidissement, ainsi qu’à des usages agricoles et industriels, grâce à sa robustesse et ses performances techniques.
Quels éléments techniques assurent la sécurité et la fiabilité du fonctionnement ?
Le moteur triphasé est protégé IP55 et de classe F, avec un arbre en acier inoxydable AISI 304. Pour garantir la sécurité, il est recommandé d’utiliser un coffret de sécurité manque d’eau lors de l’installation.
