POMPE TRI FONTE NORMALISEE 9,2KW - CM32-250C - RENSON - 102140
Référence : U003102140
Découvrez POMPE TRI FONTE NORMALISEE 9,2KW - CM32-250C - RENSON - 102140 disponible à l'achat
Les points clés
- Robuste et performante pour des usages intensifs
- Conforme à la norme EN 733 pour une fiabilité accrue
- Supporte des températures jusqu'à 90°C pour divers liquides
- Idéale pour l'approvisionnement en eau et l'irrigation
- Permet une utilisation verticale pour plus de flexibilité
1 927,78 € TTC 1 606,48 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

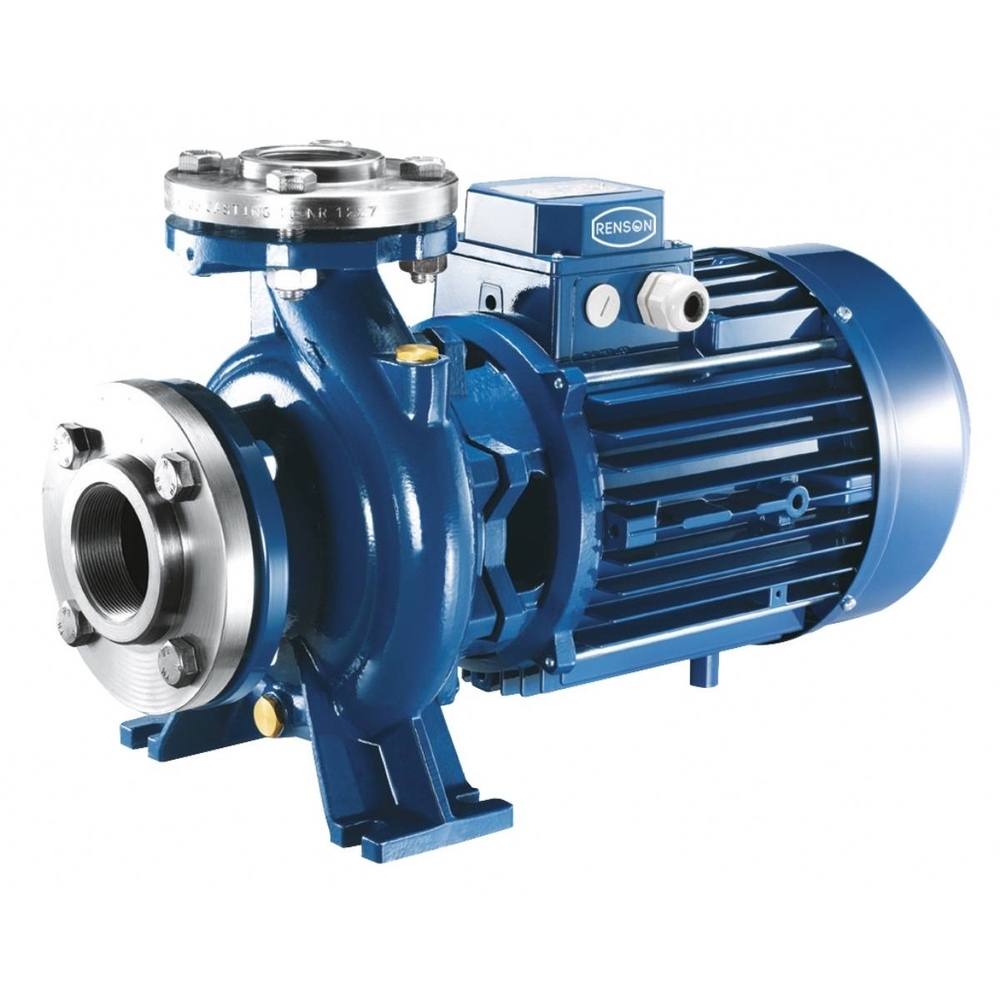

La pompe tri-fonte normalisée 9,2 kW - CM32-250C de RENSON est une pompe centrifuge monobloc à axe horizontal, conçue pour des usages intensifs et conforme à la norme EN 733.
Elle est fabriquée avec un corps de pompe, un support moteur et des turbines en fonte, ainsi qu’un arbre moteur en acier inoxydable AISI 304.
La garniture mécanique est en céramique graphite-NBR et acier AISI 304.
Le moteur triphasé est protégé IPX5, de classe d’isolation F.
Cette pompe supporte des liquides clairs à une température maximale de 90°C et une pression de fonctionnement maximale de 7,46 bar (soit environ 10 bar en pression max tolérée selon la plaque signalétique).
Elle est adaptée pour le pompage et le transfert d’eaux claires issues de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
La profondeur d’aspiration maximale est de 7 mètres.
La pompe offre un débit maximal de 450 L/min et une hauteur manométrique totale (HMT) maximale de 74,60 mètres.
Le diamètre nominal d’aspiration (DNA) est de 2 pouces, celui de refoulement (DNR) de 1"1/4.
La puissance nominale est de 9,20 kW pour un poids de 96 kg.
La vitesse de rotation est de 2900 tours/minute.
Elle est conçue pour diverses applications telles que l’approvisionnement en eau, la pressurisation, le refroidissement, le chauffage, l’irrigation, ainsi que les systèmes anti-incendie.
Elle convient particulièrement aux environnements agricoles et industriels légers.
Une utilisation verticale est possible pour plus de flexibilité.
Pour garantir une installation optimale, il est recommandé d’inclure un coffret de sécurité manque d’eau.
La pompe doit être installée dans un lieu bien aéré, protégé des intempéries, avec une température ambiante entre 5 et 40°C.
La tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air.
Le tuyau d’aspiration doit être immergé à une profondeur au moins égale au double de son diamètre.
La pompe doit être alimentée en 380-400 V triphasé, avec un ampérage de 16,8 A.
Avant démarrage, il est impératif de remplir complètement le corps de pompe et le tuyau d’aspiration pour éviter tout fonctionnement à sec.
Le sens de rotation doit être dans le sens des aiguilles d’une montre, vu côté clapet.
La pompe est robuste, facile à installer et ne nécessite pas de maintenance particulière.
En cas de risque de gel ou d’arrêt prolongé, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie.
Elle est conforme aux normes et directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011, NF EN 60529:1992/A1:2000.
En résumé, la pompe tri-fonte 9,2 kW - CM32-250C RENSON est un équipement fiable, performant et adapté aux besoins exigeants de transfert d’eau claire dans des contextes domestiques, agricoles et industriels, avec une conception robuste en fonte et des caractéristiques techniques précises garantissant son efficacité et sa durabilité.
La pompe tri-fonte normalisée 9,2 kW - CM32-250C de Renson est une pompe centrifuge monobloc à axe horizontal, conforme à la norme EN 733. Elle est conçue pour un usage intensif et fabriquée avec un corps de pompe, une turbine et un support moteur en fonte, assurant robustesse et durabilité. L’arbre moteur est en acier inoxydable AISI 304 et la garniture mécanique est composée de céramique, graphite, NBR et acier AISI 304, garantissant une excellente étanchéité.
Cette pompe triphasée dispose d’un moteur IP55, classe d’isolation F, capable de fonctionner avec des liquides clairs à une température maximale de 90 °C et sous une pression maximale de 7,46 bar. Elle peut être utilisée en position horizontale ou verticale pour plus de flexibilité.
Elle est adaptée à de nombreuses applications telles que l’approvisionnement en eau, la pressurisation, le refroidissement, le chauffage, l’irrigation, ainsi que les systèmes anti-incendie, dans des environnements agricoles et industriels légers. La pompe de surface est conçue pour pomper et transférer des eaux claires issues de sources peu profondes comme des puits, citernes ou réservoirs, avec une profondeur d’aspiration maximale de 7 mètres. Elle est installée hors de l’eau et assure l’acheminement vers des réseaux d’arrosage ou d’alimentation.
Ses caractéristiques techniques principales sont les suivantes :
- Débit maximal : 450 L/min
- Hauteur manométrique totale (HMT) maximale : 74,60 mètres
- Diamètre nominal aspiration (DNA) : 2 pouces
- Diamètre nominal refoulement (DNR) : 1"1/4
- Tension : 400 V
- Puissance nominale : 9,20 kW (12,50 HP)
- Ampérage : 16,80 A
- Vitesse de rotation : 2900 tr/min
- Poids : 96 kg
La pompe offre une solution fiable, robuste et facile à installer pour des usages domestiques, agricoles ou industriels légers, garantissant une performance stable et durable.
Cette pompe triphasée dispose d’un moteur IP55, classe d’isolation F, capable de fonctionner avec des liquides clairs à une température maximale de 90 °C et sous une pression maximale de 7,46 bar. Elle peut être utilisée en position horizontale ou verticale pour plus de flexibilité.
Elle est adaptée à de nombreuses applications telles que l’approvisionnement en eau, la pressurisation, le refroidissement, le chauffage, l’irrigation, ainsi que les systèmes anti-incendie, dans des environnements agricoles et industriels légers. La pompe de surface est conçue pour pomper et transférer des eaux claires issues de sources peu profondes comme des puits, citernes ou réservoirs, avec une profondeur d’aspiration maximale de 7 mètres. Elle est installée hors de l’eau et assure l’acheminement vers des réseaux d’arrosage ou d’alimentation.
Ses caractéristiques techniques principales sont les suivantes :
- Débit maximal : 450 L/min
- Hauteur manométrique totale (HMT) maximale : 74,60 mètres
- Diamètre nominal aspiration (DNA) : 2 pouces
- Diamètre nominal refoulement (DNR) : 1"1/4
- Tension : 400 V
- Puissance nominale : 9,20 kW (12,50 HP)
- Ampérage : 16,80 A
- Vitesse de rotation : 2900 tr/min
- Poids : 96 kg
La pompe offre une solution fiable, robuste et facile à installer pour des usages domestiques, agricoles ou industriels légers, garantissant une performance stable et durable.
- débit max : 450 l/min
- hmt max : 74,60 mètres
- pression max : 7,46 bar
- modèle : cm32/250c
- dna : 2''
- dnr : 1''1/4
- tension : 400 v
- puissance : 10 kW
- ampérage : 16,80 a
- poids : 96 kg
- puissance nominale : 9,20 kW
- tour/min : 2900
- température max : 90 °c
- corps de pompe : fonte
- turbine : fonte
- degré de protection : ipx5
- classe d'isolation : f
- garniture mécanique : céramique-graphite-nbr et acier aisi 304
- type de liquide : eaux claires
- usage : intensif
La pompe fonctionne en aspirant des eaux claires depuis des sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau, avec une profondeur d’aspiration maximale de 7 mètres. Elle est installée hors de l’eau et aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou autre.
L’utilisation de la pompe requiert un remplissage complet du corps de pompe et du tuyau d’aspiration avant démarrage pour éviter le fonctionnement à sec. Le sens de rotation du moteur doit être dans le sens des aiguilles d’une montre lorsqu’on l’observe du côté du clapet. En cas de fonctionnement sous pression, il est nécessaire de réguler les pressions d’intervention via le pressostat afin d’assurer un fonctionnement dans le champ nominal de la pompe.
La tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air, et l’extrémité du tuyau immergée à une profondeur d’au moins deux fois son diamètre. Une soupape de fond avec crépine ou une soupape de rétention sur le raccord d’aspiration doit être installée. La tuyauterie de refoulement doit comporter une soupape de rétention en amont et une soupape de régulation en aval.
La pompe doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C. Elle peut fonctionner avec des liquides à une température comprise entre -15 °C et +90 °C selon le matériau de la turbine.
La pompe peut être utilisée en position horizontale ou verticale. Elle supporte un nombre limité de démarrages par heure, variable selon la puissance, et doit être fixée solidement pour éviter les vibrations. En cas de gel ou d’arrêt prolongé, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie avant de remettre en marche, en veillant à ce que l’arbre moteur tourne librement.
Le fonctionnement correct implique d’éviter de faire fonctionner la pompe avec un raccordement de refoulement complètement fermé pendant plus de 2 à 3 minutes afin d’éviter la surchauffe du liquide pompé.
En cas de dysfonctionnement lié à l’absence d’eau en aspiration, il est nécessaire de vérifier le remplissage et l’amorçage de la pompe, ainsi que l’absence de poches d’air dans la tuyauterie.
Le résultat attendu est l’acheminement stable et continu des eaux claires vers le réseau de distribution ou d’arrosage, dans le respect des limites d’aspiration et de pression indiquées.
L’utilisation de la pompe requiert un remplissage complet du corps de pompe et du tuyau d’aspiration avant démarrage pour éviter le fonctionnement à sec. Le sens de rotation du moteur doit être dans le sens des aiguilles d’une montre lorsqu’on l’observe du côté du clapet. En cas de fonctionnement sous pression, il est nécessaire de réguler les pressions d’intervention via le pressostat afin d’assurer un fonctionnement dans le champ nominal de la pompe.
La tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air, et l’extrémité du tuyau immergée à une profondeur d’au moins deux fois son diamètre. Une soupape de fond avec crépine ou une soupape de rétention sur le raccord d’aspiration doit être installée. La tuyauterie de refoulement doit comporter une soupape de rétention en amont et une soupape de régulation en aval.
La pompe doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C. Elle peut fonctionner avec des liquides à une température comprise entre -15 °C et +90 °C selon le matériau de la turbine.
La pompe peut être utilisée en position horizontale ou verticale. Elle supporte un nombre limité de démarrages par heure, variable selon la puissance, et doit être fixée solidement pour éviter les vibrations. En cas de gel ou d’arrêt prolongé, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie avant de remettre en marche, en veillant à ce que l’arbre moteur tourne librement.
Le fonctionnement correct implique d’éviter de faire fonctionner la pompe avec un raccordement de refoulement complètement fermé pendant plus de 2 à 3 minutes afin d’éviter la surchauffe du liquide pompé.
En cas de dysfonctionnement lié à l’absence d’eau en aspiration, il est nécessaire de vérifier le remplissage et l’amorçage de la pompe, ainsi que l’absence de poches d’air dans la tuyauterie.
Le résultat attendu est l’acheminement stable et continu des eaux claires vers le réseau de distribution ou d’arrosage, dans le respect des limites d’aspiration et de pression indiquées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels matériaux composent cette pompe et quels sont leurs avantages pour un usage intensif ?
La pompe est fabriquée en fonte pour le corps, le support moteur et les turbines, ce qui assure robustesse et durabilité. L'arbre moteur est en acier inoxydable AISI 304, résistant à la corrosion, et la garniture mécanique est en céramique graphite, garantissant une bonne étanchéité et longévité.
Quelles sont les caractéristiques techniques clés qui influencent sa performance sur chantier ?
Cette pompe offre un débit maximal de 500 L/min et une hauteur manométrique totale (HMT) maximale de 70 mètres. Elle fonctionne sous une tension de 380 V avec une puissance de 9,20 kW et supporte une pression maximale de 10 bar, ce qui la rend adaptée à des besoins exigeants.
Comment cette pompe assure-t-elle la conformité et la fiabilité dans un environnement professionnel ?
Elle respecte la norme EN 733, garantissant une construction normalisée et fiable. Son moteur triphasé IP55, classe F, assure une protection contre la poussière et les projections d'eau, adaptée aux conditions industrielles.
Dans quels types d’applications cette pompe peut-elle être utilisée efficacement ?
Elle est conçue pour l'approvisionnement en eau, la pressurisation, le refroidissement, le chauffage, l'irrigation et les systèmes anti-incendie, couvrant ainsi un large spectre d’usages agricoles et industriels.
Quelles sont les options de montage et d’installation offertes par ce modèle ?
La pompe est monobloc et axée horizontalement, mais elle permet également une utilisation en position verticale, offrant une flexibilité d’installation selon les contraintes du site.
