POMPE TRI HORIZONTALE 0,88KW MULTICELLULAIRE - RCT5-5PA - RENSON - 103203
Référence : U003103203
Découvrez POMPE TRI HORIZONTALE 0,88KW MULTICELLULAIRE - RCT5-5PA - RENSON - 103203 disponible à l'achat
- Pompe centrifuge multicellulaire pour un usage intensif
- Conception robuste en fonte et acier inoxydable
- Débit maximal de 80 l/min pour des performances élevées
- Hauteur manométrique jusqu'à 56 mètres pour des applications variées
- Compatible avec des températures jusqu'à 50°C
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

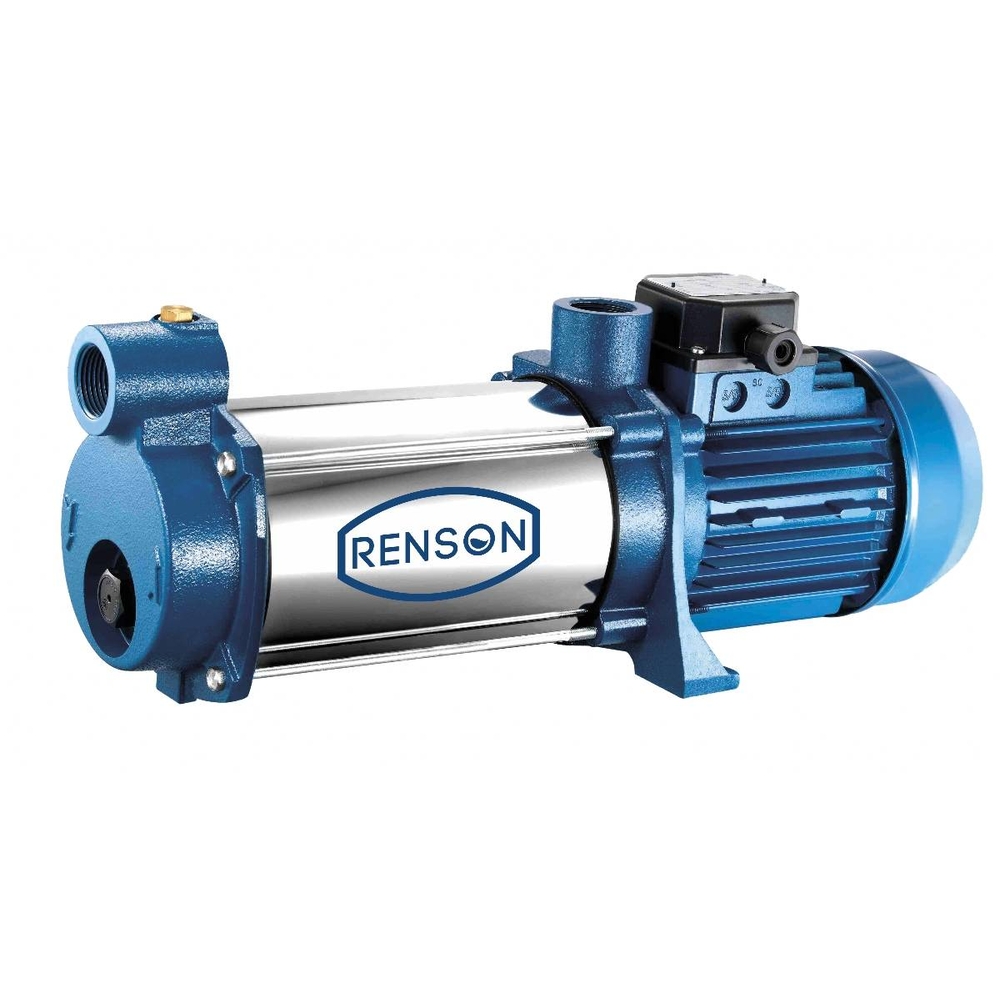

La POMPE TRI HORIZONTALE 0,88KW MULTICELLULAIRE - RCT5-5PA - RENSON est une pompe centrifuge multicellulaire, horizontale et auto-amorçante, conçue pour des applications nécessitant une hauteur manométrique élevée et un usage intensif.
Elle est particulièrement adaptée à la réalisation de petits et moyens groupes de surpression.
La pompe est destinée au pompage et au transfert d’eaux claires issues de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
Installée hors de l’eau, elle aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou autre.
Sa profondeur maximale d’aspiration est de 7 mètres.
Le corps de pompe et le support sont en fonte, garantissant robustesse et durabilité.
La coque extérieure est en acier inoxydable, assurant une bonne résistance à la corrosion.
La turbine est fabriquée en Noryl renforcé de fibre de verre (GFN2V), tandis que la garniture mécanique est en céramique-graphite-NBR.
Le moteur est un moteur industriel fermé, de classe F, avec un degré de protection IPX4.
Il est disponible en version triphasée 380-400 V (2,3 A) d’une puissance nominale de 0,88 kW (1,20 HP).
Pour la version monophasée 230 V, une protection thermique est intégrée.
Les caractéristiques techniques principales sont :

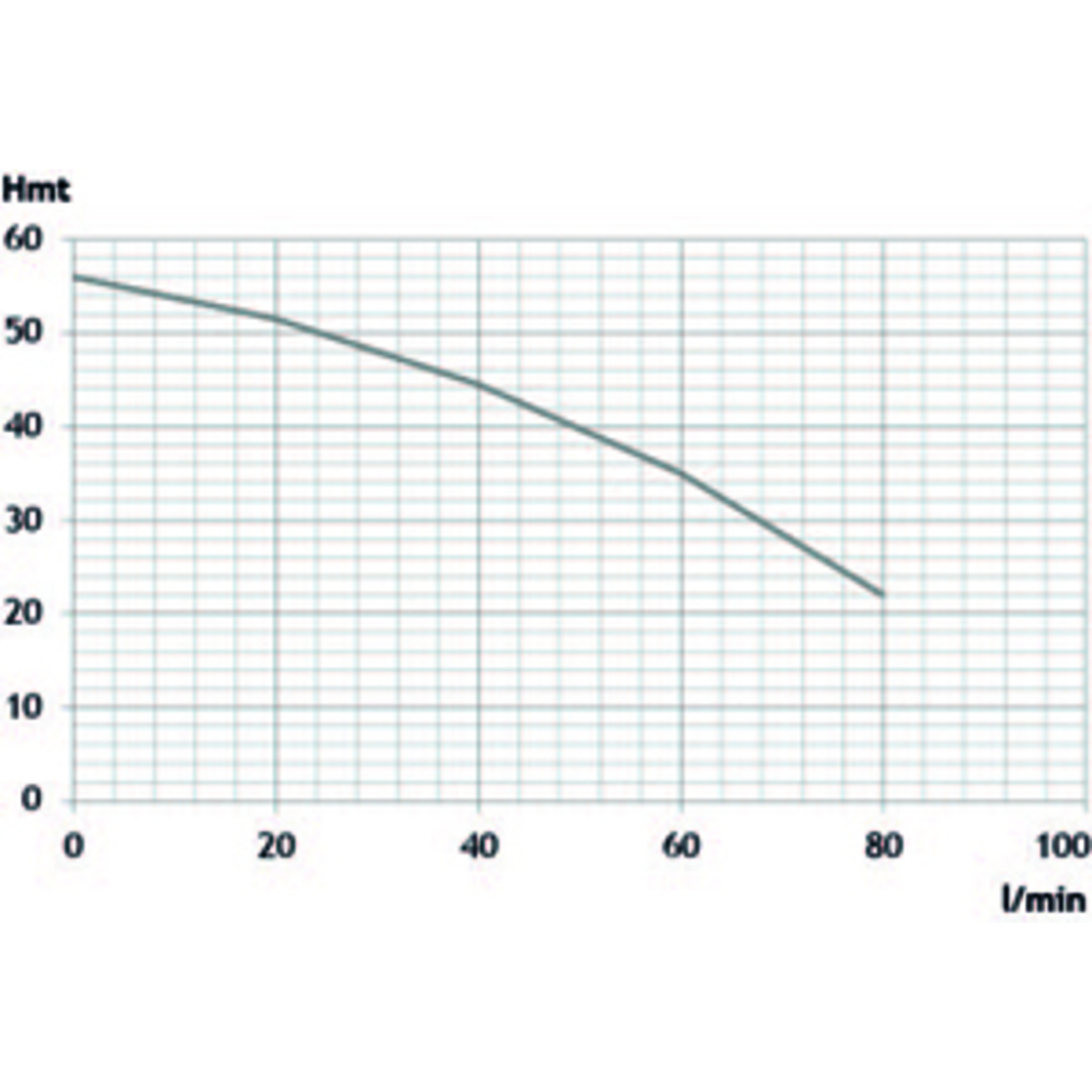

- Débit maximal de 80 litres par minute
- Hauteur manométrique totale maximale de 56 mètres
- Pression maximale de fonctionnement de 5,6 à 6 bars
- Diamètre nominal d’aspiration (DNA) et de refoulement (DNR) de 1 pouce
- Poids de 16 kg
- Température maximale du liquide pompé jusqu’à 50 °C
La pompe est conçue pour un usage intensif, avec une température ambiante d’utilisation comprise entre -5 °C et +50 °C.
Elle est prévue pour pomper des eaux claires, chimiquement et mécaniquement non agressives pour les matériaux de la pompe.
Pour une installation optimale, il est conseillé de fixer solidement la pompe sur ses pieds/bases d’appui et d’éviter de positionner le moteur sous le corps de pompe.
La tuyauterie d’aspiration doit être la plus courte possible, sans étranglements ni changements brusques de direction, avec un tracé ascendant vers la pompe pour éviter les poches d’air.
Une soupape de fond avec crépine est recommandée sur le tuyau d’aspiration, ou une soupape de rétention montée directement sur le raccord d’aspiration pour les modèles auto-amorçants.
La pompe doit être remplie d’eau avant démarrage afin d’éviter tout fonctionnement à sec.
Elle doit tourner dans le sens des aiguilles d’une montre vue côté clapet.
La pompe est conforme aux normes et directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009 sur la sécurité des pompes rotodynamiques
- NF EN ISO 12100:2010 sur l’appréciation et la réduction du risque
- NF EN 50525-1:2011 pour les câbles électriques basse tension
- NF EN 60529:1992/A1:2000 pour les degrés de protection IP
Des accessoires complémentaires sont recommandés pour sécuriser et optimiser l’installation, notamment un coffret manque d’eau bi-tension 16A, un kit d’aspiration 7 m avec crépine à clapet, un coude 3 pièces cannelé en nylon, et un tuyau d’arrosage de 25 m de longueur avec un diamètre intérieur de 20 mm.
Cette pompe offre une solution fiable, robuste et performante pour des applications domestiques, agricoles ou industrielles légères, nécessitant un pompage efficace d’eaux claires à partir de sources peu profondes.
Cette pompe de surface permet le pompage et le transfert d’eaux claires à partir de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau. Installée hors de l’eau, elle aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou autre. Elle est robuste, facile à installer et offre une solution fiable pour des usages domestiques, agricoles ou industriels légers. La profondeur d’aspiration ne doit pas dépasser 7 mètres.
Le corps de pompe et le support sont en fonte, avec une coque extérieure en acier inoxydable garantissant une grande résistance et durabilité. Les turbines sont en Noryl renforcé de fibre de verre (GFN2V). La garniture mécanique est en céramique-graphite-NBR, assurant une bonne étanchéité.
Les caractéristiques techniques principales sont les suivantes :
- Débit maximal : 80 litres par minute
- Hauteur manométrique totale (HMT) maximale : 56 mètres
- Pression maximale de fonctionnement : 5,6 bar
- Diamètre nominal aspiration (DNA) : 1 pouce
- Diamètre nominal refoulement (DNR) : 1 pouce
- Tension d’alimentation : 380 à 400 V triphasé
- Puissance nominale : 0,88 kW (1,20 HP)
- Puissance absorbée : 1,33 kW
- Ampérage : 2,3 A
- Poids : 16 kg
- Température maximale du liquide pompé : 50 °C
- Température ambiante d’utilisation : -5 à +50 °C
- Degré de protection : IPX4
- Classe d’isolation : F
Le moteur industriel est fermé, garantissant une protection adaptée pour un usage intensif.
Pour une installation optimale et une sécurité accrue, il est conseillé d’utiliser en complément un coffret manque d’eau bi-tension 16 A.
Cette pompe est idéale pour le transfert d’eaux claires dans des conditions exigeantes, offrant robustesse, fiabilité et performances élevées.
- débit max : 80 l/min
- hauteur manométrique totale max : 56 mètres
- pression max : 5,6 bar
- modèle : rct5-5pa
- diamètre nominal aspiration (dna) : 1''
- diamètre nominal refoulement (dnr) : 1''
- tension : 400 v
- puissance : 1,33 kW
- ampérage : 2,3 a
- poids : 16 kg
- puissance nominale : 0,88 kW
- puissance nominale : 1,20 hp
- température max du liquide pompé : 50 °c
- corps de pompe et support : fonte
- coque extérieur : acier inoxydable
- turbine : noryl
- garniture mécanique : céramique-graphite-nbr
- classe d'isolation : f
- degré de protection : ipx4
- température ambiante d’utilisation : -5 °c à +50 °c
- usage : intensif
- type de liquide : eaux claires
Le tuyau d'aspiration doit être le plus court possible, sans étranglements ni changements brusques de direction, avec un tracé ascendant vers la pompe afin d'éviter les poches d'air qui empêcheraient l'amorçage ou provoqueraient un désamorçage. L'extrémité du tuyau d'aspiration doit être immergée à une profondeur d'au moins deux fois le diamètre du tuyau. Une soupape de fond avec crépine doit être insérée sur le tuyau d'aspiration. Pour les pompes auto-amorçantes, cette soupape peut être remplacée par une soupape de rétention montée directement sur le raccord d'aspiration.
La pompe ne doit pas aspirer à plus de 7 mètres de profondeur. Elle doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
Avant démarrage, il faut vérifier que l'arbre moteur tourne librement. Il est impératif de remplir complètement de liquide le corps de la pompe et le tuyau d'aspiration par l'orifice prévu à cet effet, afin d'éviter tout fonctionnement à sec. Le sens de rotation doit être dans le sens des aiguilles d'une montre en regardant le moteur côté clapet. En cas de fonctionnement triphasé, vérifier et ajuster le sens de rotation si nécessaire.
La pompe doit fonctionner avec un raccordement de refoulement ouvert au moins à 10 % de la portée minimale pour éviter la surchauffe du liquide pompé. Il est conseillé de réguler la pression via un robinet à vannes sur le tuyau de refoulement ou les pressions d'intervention d'un pressostat.
En cas de fonctionnement non conforme, notamment absence d'eau en aspiration, il faut arrêter la pompe rapidement pour éviter la surchauffe du liquide dans le corps de pompe.
La pompe est destinée au pompage intensif d'eaux claires dans des applications domestiques, agricoles ou industrielles légères, avec une profondeur d'aspiration maximale de 7 mètres.
Un coffret manque d'eau peut être utilisé en complément pour sécuriser l'installation.
Le résultat attendu est un pompage fiable et continu des eaux claires, avec une hauteur manométrique élevée, dans les conditions d'installation et d'utilisation décrites.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les caractéristiques principales de cette pompe multicellulaire ?
La pompe RCT5-5PA est une pompe centrifuge multicellulaire horizontale, auto-amorçante, conçue pour un usage intensif. Elle supporte une pression maximale de 6 bars, une température d’eau jusqu’à 50°C, avec un débit maximal de 80 l/min et une hauteur manométrique totale de 56 mètres.
Quels matériaux composent cette pompe et quels avantages apportent-ils ?
Le corps et le support sont en fonte, assurant robustesse et durabilité. La coque extérieure et l’arbre sont en acier inoxydable pour résister à la corrosion. Les turbines et le diffuseur sont en Noryl renforcé de fibre de verre, garantissant une bonne résistance mécanique, tandis que la garniture mécanique est en céramique-graphite pour une meilleure étanchéité.
Quelles sont les spécifications électriques de cette pompe ?
Elle est équipée d’un moteur industriel fermé, de classe F et indice de protection IP44. Le modèle est disponible en version triphasée 380 V avec une puissance nominale de 0,88 kW et un ampérage de 2 A. La version monophasée 230 V inclut une protection thermique intégrée.
Quels sont les critères techniques à considérer pour l’installation de cette pompe ?
Il est important de respecter la pression maximale de 6 bars et la température maximale d’utilisation de 50°C. La pompe nécessite un raccordement en 1’’ pour l’aspiration et le refoulement. Pour une installation optimale, il est conseillé d’ajouter un coffret de sécurité manque d’eau.
Comment cette pompe répond-elle aux contraintes d’un usage intensif ?
Sa conception multicellulaire permet d’atteindre une hauteur manométrique élevée de 56 mètres et un débit important de 80 l/min, adaptés aux applications exigeantes. Les matériaux robustes et la motorisation industrielle assurent une durabilité et une fiabilité adaptées à un usage intensif.
