POMPE TRI HORIZONTALE 1,1KW MULTICELLULAIRE TURBINES NORYL - RENSON - 111166
Référence : U003111166
Découvrez POMPE TRI HORIZONTALE 1,1KW MULTICELLULAIRE TURBINES NORYL - RENSON - 111166 disponible à l'achat
- Conception robuste pour une durabilité accrue
- Débit maximum de 90 L/min pour des performances optimales
- Hauteur manométrique maximale de 55 mètres
- Fonctionne sous des températures allant jusqu'à 40°C
- Idéale pour les systèmes nécessitant fiabilité et efficacité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

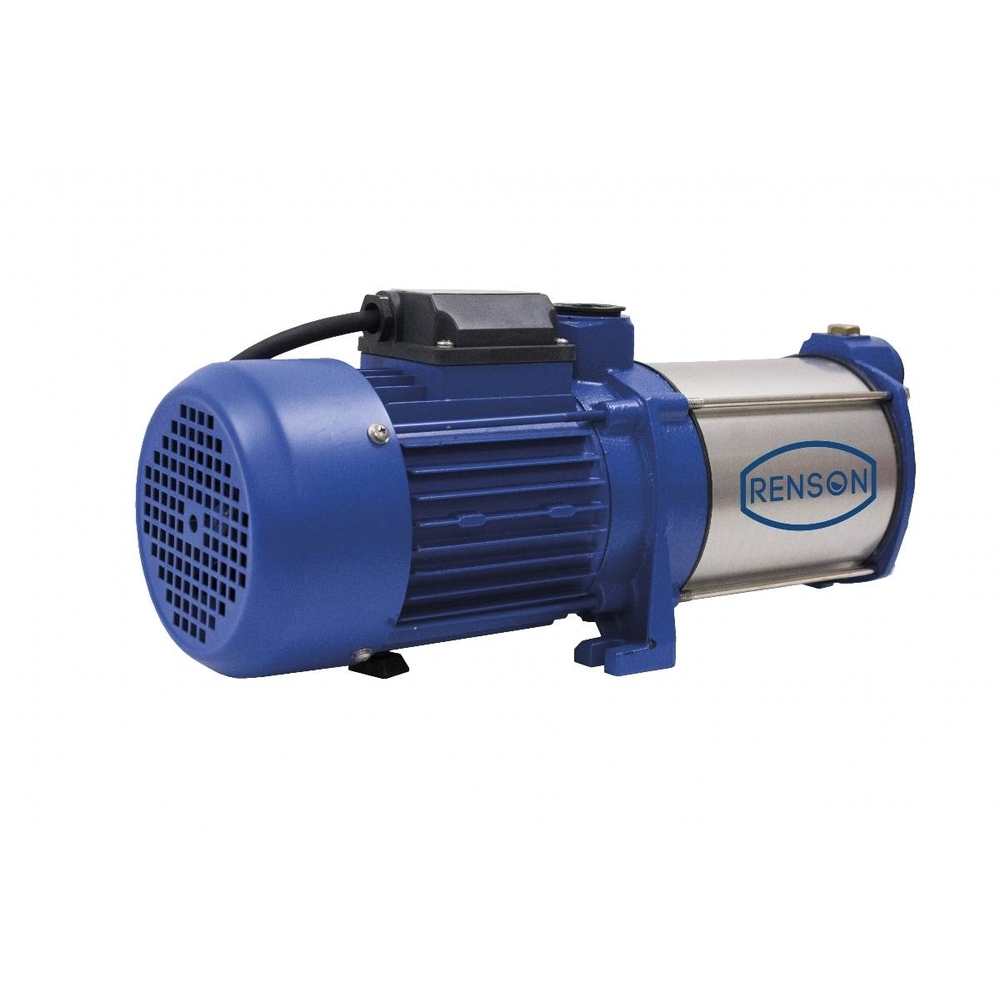

La pompe multicellulaire horizontale Renson, modèle 111166, est conçue pour un usage occasionnel.
Elle se distingue par une construction robuste avec un palier support et un couvercle d’aspiration en fonte.
Le corps de la pompe et l’arbre moteur sont en acier inoxydable, assurant durabilité et résistance.
Les turbines et diffuseurs sont fabriqués en noryl, un matériau performant adapté à ce type d’application.

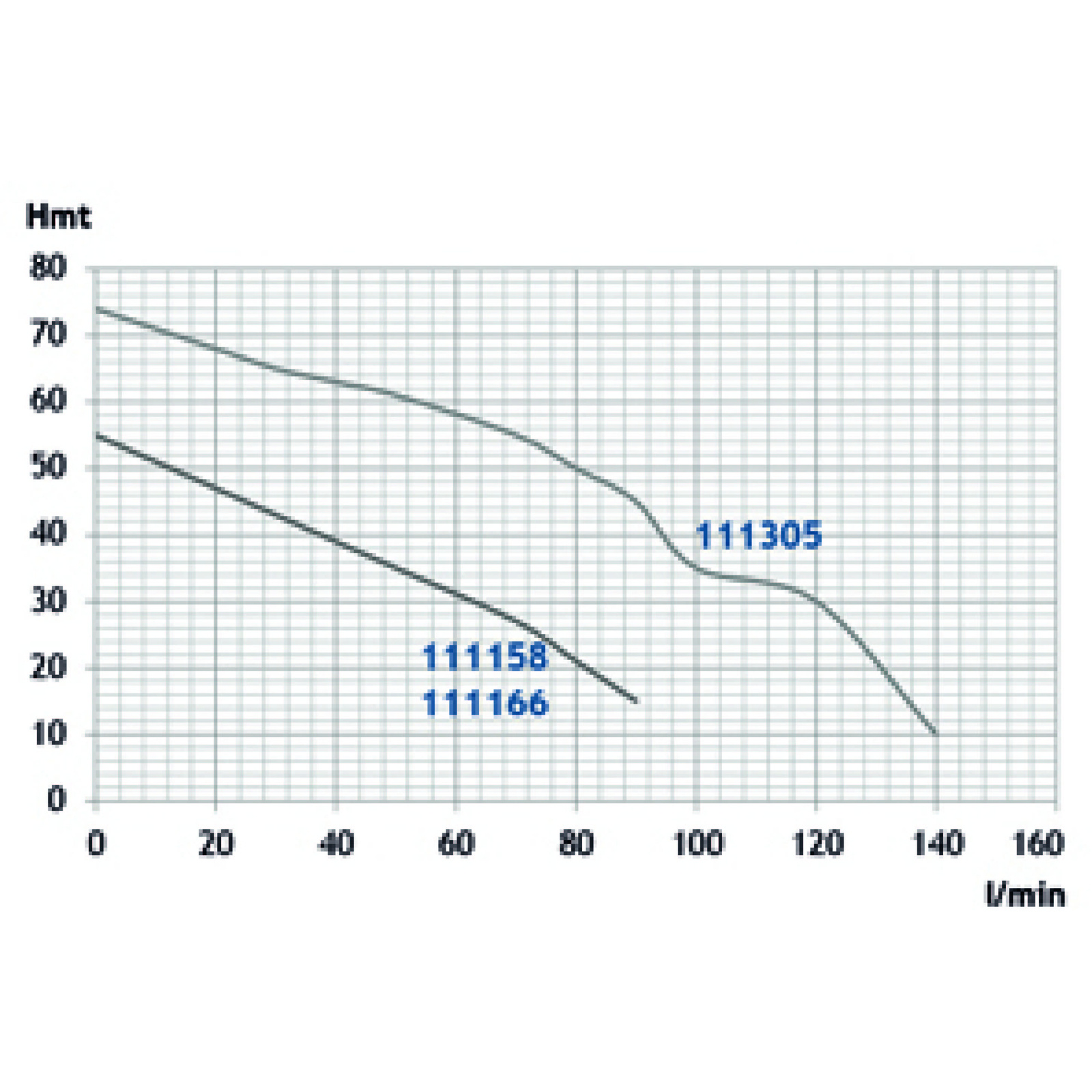

Cette pompe offre un débit maximum de 90 litres par minute et une hauteur manométrique totale (HMT) maximale de 55 mètres.
Elle fonctionne sous une tension de 380 à 400 V avec une puissance de 1,10 kW et un ampérage de 3 A.
Ses dimensions sont précises : hauteur de 178 mm, largeur de 161 mm et longueur de 420 mm.
La puissance absorbée est de 1 HP (soit environ 1 kW).
La pompe est adaptée pour un fonctionnement avec des liquides à une température maximale de 40°C.
Pour une installation optimale et sécurisée, il est recommandé de l’associer à un coffret de sécurité manque d’eau.
Concernant l’installation, cette pompe doit être placée dans un lieu bien aéré, protégé des intempéries et de la poussière, avec une température ambiante comprise entre 5 et 40°C.
Il est conseillé de fixer la pompe solidement en utilisant les trous prévus sur les pieds d’appui et d’éviter de positionner le moteur en dessous du corps de pompe.
La tuyauterie d’aspiration doit être la plus courte possible, avec un tracé ascendant vers la pompe pour éviter les poches d’air, et doit être étanche pour résister à la dépression créée.
L’extrémité du tuyau d’aspiration doit être immergée à une profondeur d’au moins deux fois son diamètre.
Pour le refoulement, la tuyauterie doit être équipée d’une soupape de rétention et d’une soupape de régulation.
La pompe doit être amorcée avant démarrage en remplissant complètement le corps de pompe et le tuyau d’aspiration.
Le fonctionnement à sec est strictement à éviter pour prévenir tout dommage.
Le sens de rotation du moteur doit être celui des aiguilles d’une montre vu du côté du clapet.
Cette pompe respecte plusieurs normes et directives européennes et françaises, notamment :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011 et NF EN 60529:1992/A1:2000.
Enfin, elle bénéficie d’une conception qui assure une grande fiabilité et une durabilité accrue, idéale pour des systèmes nécessitant une performance constante et une construction solide.
Ses performances techniques sont les suivantes : un débit maximum de 90 L/min, une hauteur manométrique totale (HMT) maximale de 55 mètres, des diamètres d’aspiration (DNA) et de refoulement (DNR) de 1 pouce chacun. Ses dimensions sont de 178 mm de hauteur, 161 mm de largeur et 420 mm de longueur. Elle est adaptée à un environnement avec une température maximale de 40°C.
Pour une installation optimale, il est recommandé de l’associer à un coffret de sécurité manque d’eau. Cette pompe est particulièrement adaptée aux systèmes nécessitant une construction durable et des performances fiables grâce à ses matériaux résistants et sa conception multicellulaire.
Des accessoires conseillés pour compléter l’installation incluent un kit d’aspiration 7 m diamètre 20 mm avec crépine à clapet, un coude 3 pièces cannelé en nylon mâle 1" x 20, ainsi qu’un tuyau spirale au mètre de diamètre intérieur 20 mm.
- débit max : 90 L/min
- hmt max : 55 mètres
- dna : 1''
- dnr : 1''
- tension : 380 V
- puissance : 1,10 kW
- ampérage : 3 A
- hauteur : 178 mm
- largeur : 161 mm
- puissance absorbée : 1 HP
- puissance absorbée : 1 kW
- longueur : 420 mm
- palier support et couvercle d’aspiration en fonte
- corps de pompe et arbre moteur en acier inoxydable
- turbines et diffuseurs en noryl
- température max d’utilisation : 40°C
- référence fournisseur : 111166
- marque : renson
La pompe doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante comprise entre 5 et 40°C. La tuyauterie doit être fixée et ancrée de façon à ne pas transmettre de forces, tensions ou vibrations à la pompe. La tuyauterie d’aspiration doit être la plus courte possible, sans étranglements ni brusques changements de direction, et parfaitement étanche pour résister à la dépression créée par l’aspiration.
Le démarrage se fait après vérification que l’arbre du moteur tourne librement. Il faut éviter absolument le fonctionnement à sec et éviter de faire fonctionner la pompe avec le raccordement de refoulement complètement fermé pendant plus de 2 à 3 minutes afin d’éviter la surchauffe du liquide pompé.
La pompe doit tourner dans le sens des aiguilles d’une montre lorsqu’on l’observe du côté du clapet. Pour les pompes triphasées, il est possible de vérifier et corriger le sens de rotation en échangeant deux câbles d’alimentation.
La pompe peut être utilisée pour un pompage d’eau propre ou de liquides non agressifs, avec une température maximale du liquide pompé de 40°C. Elle est destinée à un usage occasionnel.
Il est conseillé d’associer la pompe à un coffret de sécurité manque d’eau pour une installation optimale.
En cas de fonctionnement non conforme, notamment si la pompe fonctionne sans afflux d’eau en aspiration, il faut vérifier la purge et le remplissage du corps de pompe et du tuyau d’aspiration avant toute intervention.
Le résultat attendu est un pompage efficace dans les conditions d’usage décrites, avec une protection assurée par le coffret manque d’eau et une durée de vie préservée par le respect des conditions d’installation et d’utilisation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les matériaux utilisés pour la construction de cette pompe multicellulaire ?
La pompe est équipée d’un palier support et d’un couvercle d’aspiration en fonte, d’un corps de pompe et d’un arbre moteur en acier inoxydable, ainsi que de turbines et diffuseurs en noryl, garantissant une conception robuste.
Quelle est la capacité maximale de débit et la hauteur manométrique de cette pompe ?
Elle offre un débit maximum de 90 litres par minute et une hauteur manométrique maximale de 55 mètres, ce qui permet de répondre à des besoins variés en pression et volume.
Quelles sont les conditions de température d’utilisation recommandées pour ce produit ?
La pompe est conçue pour fonctionner sous des températures allant jusqu’à 40°C, ce qui correspond à un usage occasionnel dans des environnements standards.
Quelle alimentation électrique est nécessaire pour cette pompe ?
Cette pompe fonctionne en triphasé 380 V avec une puissance absorbée de 1,1 kW et un ampérage de 3 A, assurant une compatibilité avec les installations industrielles courantes.
Quelle précaution est recommandée pour l’installation de cette pompe ?
Il est conseillé d’associer la pompe à un coffret de sécurité manque d’eau afin de protéger le système et garantir un fonctionnement fiable.
