POMPE TRI HORIZONTALE 2,2KW MULTICELLULAIRE - TOUT INOX - RENSON - 825017
Référence : U003825017
Découvrez POMPE TRI HORIZONTALE 2,2KW MULTICELLULAIRE - TOUT INOX - RENSON - 825017 disponible à l'achat
- Débit maximal de 180 L/min pour une performance optimale
- HMT maximum de 72,50 mètres pour des applications variées
- Résistance à la pression jusqu'à 8,50 bar pour durabilité
- Conception multicellulaire pour une efficacité accrue
- Fabrication en inox garantissant robustesse et longévité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

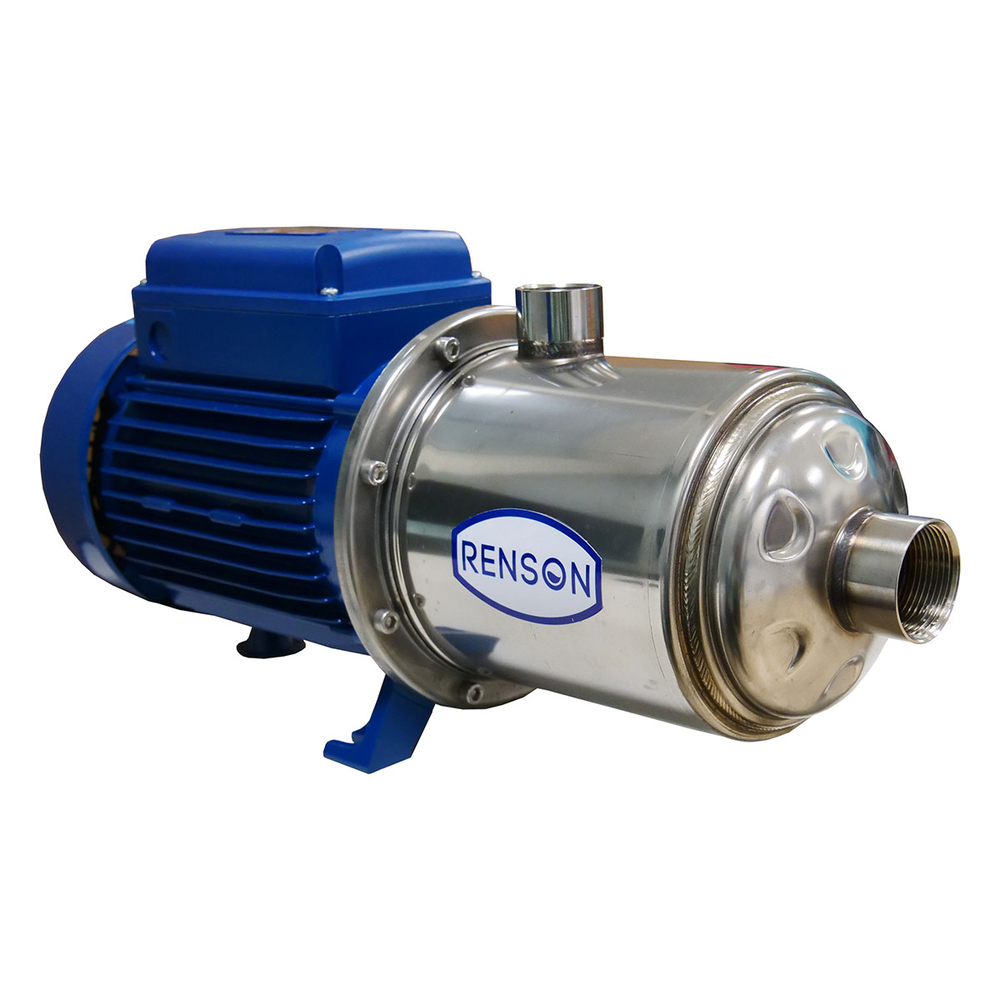

Découvrez la pompe tri horizontale Renson, modèle multicellulaire entièrement en inox AISI 304, conçue pour offrir robustesse et longévité.
Cette pompe centrifuge dispose d’un moteur protégé IPX4, garantissant une utilisation fiable même dans des environnements exigeants.
Elle est équipée d’un corps de pompe, d’une turbine et d’un arbre moteur en acier inox AISI 304.
Sa puissance nominale est de 2,2 kW (équivalent à 3 HP) avec une tension d’alimentation triphasée de 400 V.
La pompe offre un débit maximal de 160 L/min avec une hauteur manométrique totale (HMT) maximale de 70,60 mètres.
Elle peut supporter une pression maximale de 7 bars et une température maximale de fonctionnement de 110 °C.
Son ampérage est de 4,80 A et elle pèse 18 kg.

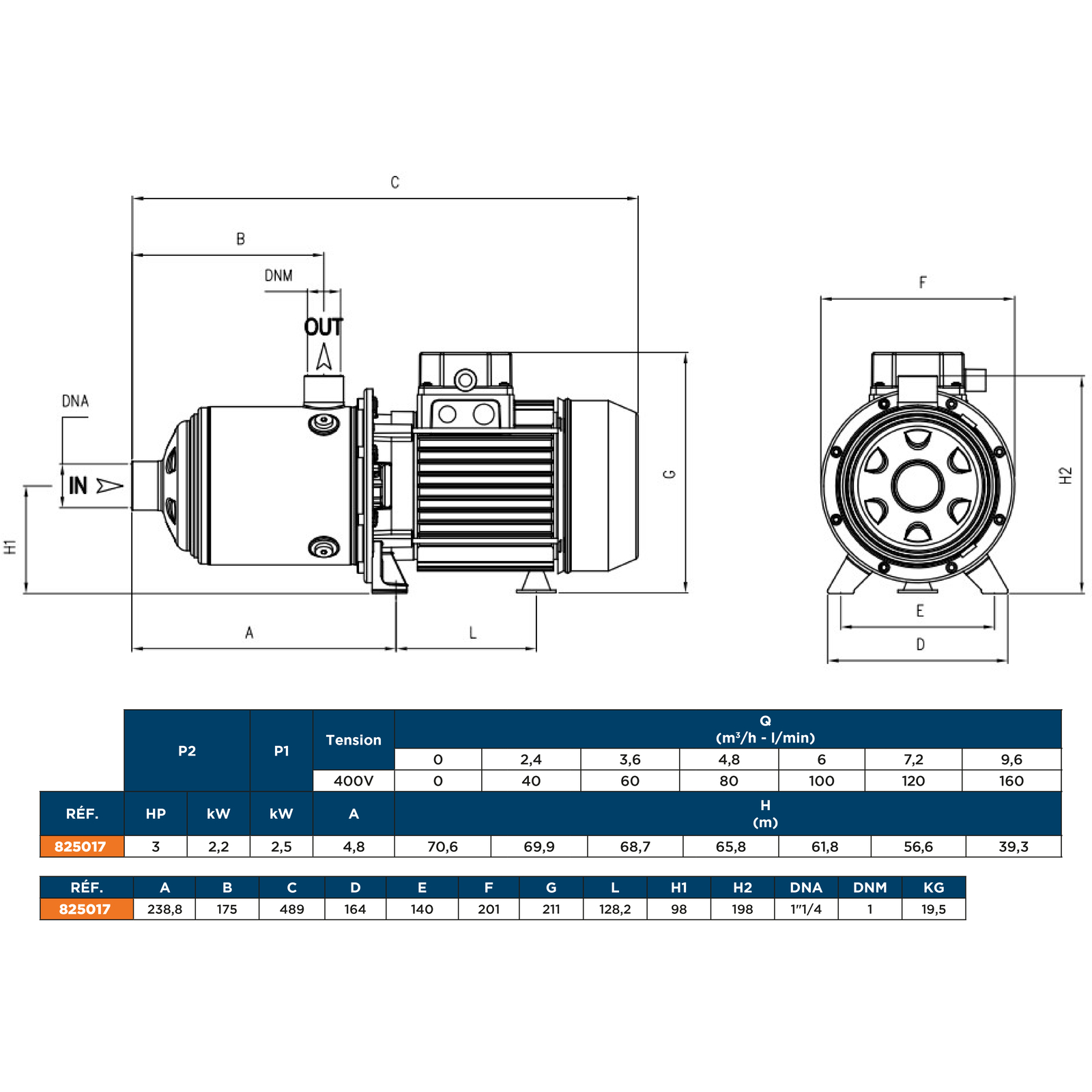

Les raccordements sont filetés avec un diamètre nominal d’aspiration (DNA) de 1"1/4G et un diamètre nominal de refoulement (DNR) de 1"G.
Le support moteur est en aluminium de classe F.
Pour assurer un fonctionnement optimal, la pompe doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
La tuyauterie d’aspiration doit être la plus courte possible, étanche et avec un tracé ascendant vers la pompe pour éviter les poches d’air.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention et d’une soupape de régulation pour contrôler la portée et la prévalence.
Avant démarrage, il est impératif de remplir complètement la pompe et le tuyau d’aspiration de liquide afin d’éviter tout fonctionnement à sec.
La pompe doit toujours tourner dans le sens des aiguilles d’une montre lorsque l’on observe le moteur du côté du clapet.
En cas d’installation, il est recommandé de commander un coffret de sécurité manque d’eau pour une protection optimale.
Cette pompe est livrée sans câble d’alimentation.
Elle est adaptée au pompage d’eau propre et de liquides chimiquement et mécaniquement non agressifs, non explosifs.
Elle tolère un nombre maximal de démarrages par heure de 30, ce qui est adapté à sa puissance nominale.
La pompe est conforme aux normes et directives CE suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011, NF EN 60529:1992/A1:2000.
Pour la maintenance, il est conseillé de vider complètement la pompe, le réservoir et la tuyauterie en cas d’arrêt prolongé ou risque de gel.
Les interventions sur les composants hydrauliques doivent être réalisées par un expert avec des pièces identiques aux composants d’origine.
Pour garantir la sécurité électrique, la connexion doit être effectuée par un professionnel en respectant les normes locales, avec une mise à la terre effective.
Il est recommandé d’installer une protection électrique adaptée, incluant un interrupteur magnétothermique et différentiel avec un seuil ≤ 30 mA.
Cette pompe est conçue pour une utilisation professionnelle et doit être manipulée uniquement par du personnel formé.
Elle ne doit pas être utilisée par des enfants ou des personnes handicapées.
Enfin, pour une installation optimale, la pompe doit être fixée solidement sur ses pieds/bases d’appui en évitant de placer le moteur sous le corps de pompe.
Cette pompe centrifuge multicellulaire dispose d’une puissance nominale de 2,20 kW (3 HP) et fonctionne sous une tension de 400 V. Elle offre un débit maximal de 160 L/min et une hauteur manométrique totale (HMT) maximale de 70,60 mètres. La pression maximale supportée est de 7 bars, avec une température d’utilisation allant de -15°C à 110°C.
L’ampérage est de 4,80 A et le poids total de la pompe est de 18 kg. Elle est livrée sans câble d’alimentation. Son design multicellulaire optimise l’efficacité hydraulique et permet une utilisation fiable dans des conditions exigeantes.
Pour une installation optimale, il est recommandé de commander en complément un coffret de sécurité manque d’eau.
En résumé, cette pompe allie robustesse grâce à ses matériaux inox, performances élevées avec un débit et une pression adaptés, et fiabilité grâce à un moteur protégé IPX4, ce qui en fait une solution efficace pour diverses applications industrielles ou domestiques.
- débit max : 180 L/min
- hmt max : 72,50 mètres
- pression max : 8,50 bar
- dna : 1"1/4G
- dnr : 1"G
- ampérage : 11,40 A
- poids : 18 kg
- moteur : IPX4
- pompe centrifuge multicellulaire
- température max : 110
- puissance nominale : 2,20 kW
- marque : renson
- référence fournisseur : 825017
Avant démarrage, il faut remplir complètement de liquide le corps de la pompe et le tuyau d'aspiration via l'orifice prévu à cet effet, en évitant absolument tout fonctionnement à sec. Pour les pompes multicellulaires verticales, il est nécessaire de desserrer la purge située en haut et l'aiguille de dérivation du bouchon d'évacuation située en bas pour évacuer l'air, puis de revisser ces éléments sans forcer. Le moteur doit tourner librement avant mise en marche.
La pompe doit être installée dans un lieu bien aéré, non poussiéreux et protégé des intempéries, avec une température ambiante entre 5 et 40 °C. La tuyauterie doit être fixée solidement pour éviter tensions et vibrations, avec un diamètre interne adapté pour que la vitesse du liquide ne dépasse pas 1,4-1,5 m/s en aspiration et 2,4-2,5 m/s en refoulement. La tuyauterie de refoulement doit être équipée d'une soupape de rétention et d'une soupape de régulation pour contrôler la portée et la pression.
Le démarrage doit se faire en respectant le sens de rotation du moteur (dans le sens des aiguilles d'une montre vu côté clapet). En cas de fonctionnement avec un raccordement de refoulement fermé, la durée doit être limitée à 2-3 minutes pour éviter la surchauffe du liquide pompé.
La pompe ne doit pas dépasser un certain nombre de démarrages par heure, ici 30 démarrages pour les modèles avec hydraulique en acier inoxydable et puissance nominale jusqu'à 2,2 kW. Pour réguler ce nombre, il est possible d'ajuster les pressions d'étalonnage du pressostat ou d'augmenter la capacité du réservoir associé.
En cas d'arrêt prolongé, notamment en période de gel, il est conseillé de vider complètement le corps de la pompe, le réservoir et la tuyauterie. Avant toute remise en marche, vérifier que l'arbre moteur tourne librement et remplir à nouveau complètement le corps de pompe et la tuyauterie.
Enfin, pour une installation optimale, il est recommandé de commander en complément un coffret de sécurité manque d'eau.
Ces indications correspondent à un usage normal de la pompe dans des conditions d'installation et de fonctionnement conformes aux recommandations fournies.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe multicellulaire inox ?
La pompe offre un débit maximal de 180 L/min avec une hauteur manométrique totale (HMT) pouvant atteindre 72,50 mètres. Elle supporte une pression maximale de 8,50 bar, ce qui permet de répondre à des besoins variés en terme de circulation de fluides.
Quels matériaux composent la pompe et quels avantages cela apporte-t-il ?
La pompe est entièrement fabriquée en inox, garantissant une robustesse accrue et une bonne longévité face à la corrosion. Cette construction est adaptée aux environnements exigeants et assure une meilleure durabilité du matériel.
Quelles sont les caractéristiques électriques et de motorisation de ce modèle ?
Elle est équipée d’un moteur d’une puissance nominale de 2,2 kW avec une protection IPX4, assurant une résistance fiable à l’humidité et aux projections d’eau. Le courant nominal est de 11,40 A.
Quels sont les diamètres d’entrée et de sortie pour le raccordement hydraulique ?
Le diamètre nominal d’aspiration (DNA) est de 1"1/4G, tandis que le diamètre nominal de refoulement (DNR) est de 1"G, permettant une installation compatible avec des réseaux standards.
Dans quels contextes cette pompe est-elle particulièrement adaptée ?
Sa conception multicellulaire et sa résistance à une pression élevée la rendent adaptée à des applications nécessitant un débit important et une hauteur de refoulement élevée. Elle convient à des installations industrielles ou techniques où la fiabilité et la performance sont essentielles.
