POMPE TRI INOX 0,74KW MONOCELLULAIRE - NPU100TP - RENSON - 111091
Référence : U003111091
Découvrez POMPE TRI INOX 0,74KW MONOCELLULAIRE - NPU100TP - RENSON - 111091 disponible à l'achat
- Construction en inox pour une durabilité optimale
- Performance élevée avec une puissance de 0,74 kW
- Idéale pour des installations domestiques et industrielles
- Résistance à la corrosion grâce à des matériaux de qualité
- Pression maximale de 6 bars pour un usage intensif
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

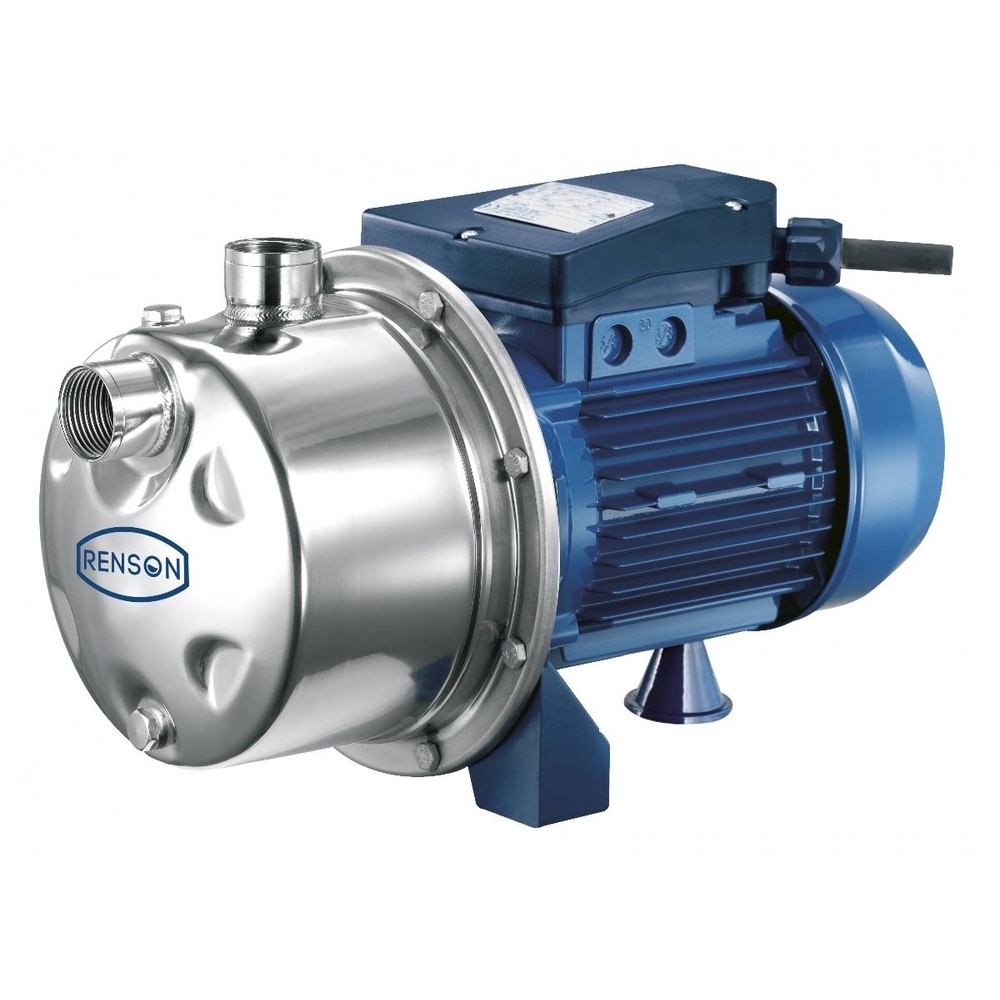

La Pompe Tri Inox 0,74 kW Monocellulaire NPU100TP de RENSON est une pompe centrifuge auto-amorçante conçue pour allier performance et robustesse.
Elle est fabriquée avec un corps de pompe et une turbine en acier inoxydable AISI 304, assurant une excellente résistance à la corrosion.
Le support moteur est en aluminium, l’arbre moteur en acier AISI 416, et la garniture mécanique est composée de céramique-graphite-NBR pour une durabilité accrue.
Le moteur industriel est fermé, de classe F avec un degré de protection IPX4.
Cette pompe est destinée au pompage et au transfert d’eaux claires, notamment pour l’approvisionnement d’eau domestique, industrielle légère ou agricole.
Elle peut également traiter de l’eau mélangée à des gaz.
Elle est adaptée aux petites installations domestiques, moyennes applications industrielles et usages de jardinage.
La pompe est installée hors de l’eau et aspire le liquide depuis des sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau.
La profondeur maximale d’aspiration ne doit pas dépasser 7 mètres.
Ses caractéristiques techniques principales sont :
- Puissance nominale de 0,74 kW (1 HP) avec une puissance absorbée de 0,92 kW
- Tension triphasée de 380 à 400 V avec un ampérage de 1,7 à 2 A

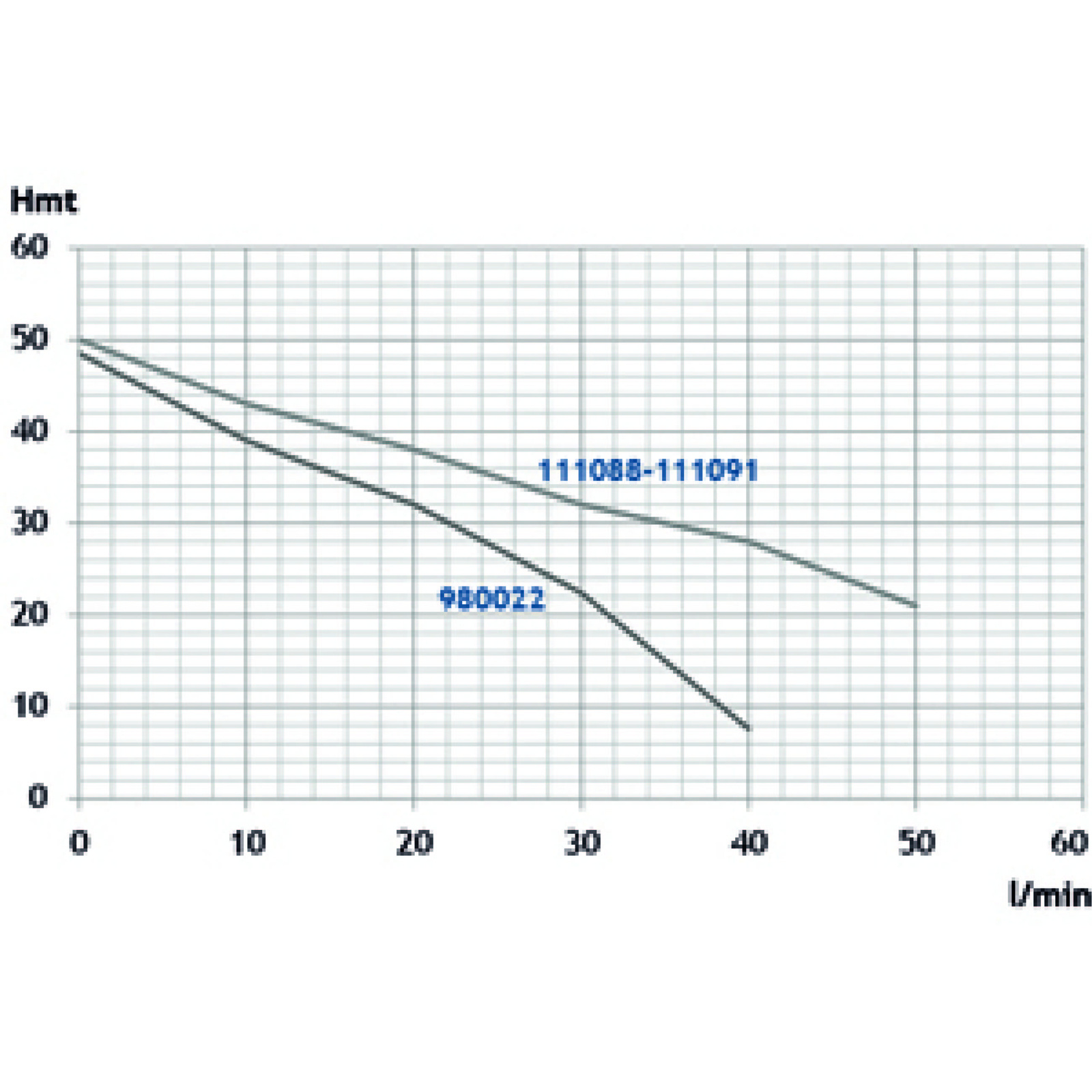

- Débit maximal de 63,30 L/min
- Hauteur manométrique totale (HMT) maximale de 48 mètres
- Pression maximale de 4,8 à 6 bars selon les sources
- Poids d’environ 9,9 à 10,5 kg
- Température maximale de fonctionnement jusqu’à 50 °C
Le fonctionnement est assuré par un moteur électrique robuste, conçu pour un usage intensif.
La pompe est auto-amorçante, ce qui facilite son installation et son utilisation.
Pour un fonctionnement optimal et sécurisé, il est recommandé d’associer un coffret de sécurité manque d’eau.
La pompe est conçue pour pomper de l’eau propre, chimiquement et mécaniquement non agressive, non explosive.
Elle doit être installée dans un lieu bien aéré, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
La tuyauterie d’aspiration doit être courte, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air.
Une soupape de fond avec crépine ou une soupape de rétention doit être installée sur le tuyau d’aspiration.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention anti-bélier et d’une soupape de régulation.
La pompe est conforme aux normes et directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011, NF EN 60529:1992/A1:2000
Son usage est recommandé pour des applications nécessitant un pompage fiable et durable d’eaux claires dans des conditions d’utilisation intensives.
Elle est robuste, facile à installer et offre une solution performante pour des applications domestiques, agricoles ou industrielles légères.
Pour l’entretien, la pompe ne nécessite pas de maintenance particulière.
En cas de risque de gel ou d’arrêt prolongé, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie.
Toute intervention doit être réalisée par un professionnel, en respectant les consignes de sécurité électrique et les normes en vigueur.
Des accessoires complémentaires sont recommandés pour faciliter l’installation et la sécurité :
- Kit d’aspiration 7 m avec crépine à clapet
- Coffret manque eau bi-tension 16 A
- Coude 3 pièces cannelé nylon mâle 1’’ x 20
- Tuyau d’arrosage couronne 25 m, diamètre intérieur 20 mm
Cette pompe est un choix fiable et durable pour les installations nécessitant un pompage efficace d’eaux claires, avec une construction en inox garantissant une excellente résistance à la corrosion et une performance adaptée aux usages intensifs.
Cette pompe est adaptée au pompage et au transfert d’eaux claires issues de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau. Elle est idéale pour des applications domestiques, agricoles ou industrielles légères, notamment pour l’approvisionnement en eau, même mélangée à des gaz. Elle s’installe hors de l’eau et ne peut pas aspirer à plus de 7 mètres de profondeur.
Le moteur industriel fermé est classé IPX4 avec une isolation de classe F, fonctionnant sous une tension de 400 V en version triphasée. La pompe développe une puissance nominale de 0,74 kW (1 HP) avec un ampérage de 1,70 A et une puissance absorbée de 0,92 kW. Elle peut fournir un débit maximal de 63,30 litres par minute et une hauteur manométrique totale (HMT) maximale de 48 mètres, avec une pression maximale de 4,80 bars. Elle supporte une température maximale de fonctionnement de 50 °C et une température ambiante comprise entre -5 et +50 °C.
Le poids total de la pompe est de 10,50 kg. Pour une installation sécurisée, il est conseillé d’ajouter un coffret de sécurité manque d’eau.
Avantages principaux :
- Construction robuste en acier inoxydable pour une longue durée de vie.
- Adaptée à un usage intensif dans divers environnements.
- Facilité d’installation et fiabilité pour des applications variées.
Accessoires recommandés :
- Kit aspiration 7 m Ø 25 mm avec crépine à clapet.
- Coffret manque d’eau bi-tension 16 A.
- Coude 3 pièces cannelé nylon mâle 1’’ x 20.
- Tuyau d’arrosage couronne 25 m, diamètre intérieur 20 mm.
- Modèle : NPU100TP
- Corps de pompe : acier inoxydable AISI 304
- Turbine : acier inoxydable AISI 304
- DNA : 1''F
- DNR : 1''F
- Tension : 380-400 V
- Puissance nominale : 0,74 kW (1 HP)
- Puissance absorbée : 0,92 kW
- Ampérage : 1,7 à 2 A
- Débit maximal : 63,30 L/min
- Hauteur manométrique totale (HMT) maximale : 48 mètres
- Pression maximale : 4,8 à 6 bars
- Poids : 9,90 à 10,50 kg
- Température maximale de fonctionnement : 50 °C
- Degré de protection : IPX4
- Classe d'isolation : F
- Garniture mécanique : céramique-graphite-NBR
- Usage : intensif
- Type de liquide : eaux claires
Avant le démarrage, il est nécessaire de remplir complètement de liquide le corps de la pompe et le tuyau d’aspiration afin d’éviter le fonctionnement à sec, qui pourrait entraîner une surchauffe. Pour ce faire, il faut remplir par l’orifice prévu à cet effet et, pour les pompes multicellulaires verticales, effectuer la purge de l’air via les dispositifs dédiés (purge en haut et aiguille de dérivation en bas).
La tuyauterie d’aspiration doit être la plus courte possible, étanche, avec un tracé ascendant vers la pompe pour éviter les poches d’air qui empêcheraient l’amorçage ou provoqueraient un désamorçage. L’extrémité du tuyau d’aspiration doit être immergée à une profondeur d’au moins deux fois le diamètre du tuyau. Une soupape de fond avec crépine est à insérer pour le bon fonctionnement, ou une soupape de rétention montée directement sur le raccord d’aspiration pour les pompes auto-amorçantes.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention (anti-bélier) et d’une soupape de régulation pour ajuster la portée, la prévalence et la puissance absorbée. Pour des hauteurs d’amorçage élevées (entre 5 et 9 m), un segment droit et vertical d’au moins 1 m est nécessaire sur le tuyau de refoulement.
L’installation doit se faire dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C. La pompe doit être fixée solidement sur ses pieds/bases d’appui, en évitant de positionner le moteur sous le corps de la pompe.
Le démarrage s’effectue après vérification que l’arbre moteur tourne librement. La pompe doit toujours tourner dans le sens des aiguilles d’une montre vue côté clapet. Pour les pompes triphasées, vérifier le sens de rotation et inverser deux phases si nécessaire. La pompe ne doit pas fonctionner sans apport d’eau ni avec le raccord de refoulement complètement fermé pendant plus de 2-3 minutes.
En cas de fonctionnement non conforme, il faut éviter le fonctionnement à sec et veiller à ce que la pompe soit toujours remplie d’eau. En cas d’arrêt prolongé, il est conseillé de vider complètement le corps de pompe, le réservoir et la tuyauterie.
L’utilisation est prévue pour le pompage d’eau propre, chimiquement et mécaniquement non agressive, à une température comprise entre +5 °C et +35 °C pour les modèles avec turbine en Noryl, et entre -15 °C et +90 °C pour les modèles avec turbine métallique.
La pompe est adaptée à un usage intensif dans des applications domestiques, agricoles ou industrielles légères.
Enfin, pour réguler le nombre de démarrages par heure et éviter un fonctionnement trop fréquent, il est possible d’ajuster les pressions d’étalonnage du pressostat ou d’augmenter la capacité du réservoir associé. Il est conseillé d’utiliser un dispositif de protection électrique adapté et d’installer un coffret de sécurité manque d’eau.
Le résultat attendu est un pompage fiable et continu d’eaux claires, avec une pression et un débit conformes aux limites techniques du produit, pour une alimentation efficace des réseaux d’arrosage ou d’alimentation domestique.
(Ces informations sont extraites notamment de la fiche technique pages 1-2 et du manuel d’installation, mise en service et entretien pages 2 à 5, ainsi que des schémas d’installation pages 6-7.)
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels matériaux composent la pompe et quels avantages offrent-ils ?
La pompe est fabriquée avec un corps en acier inoxydable, un support moteur en aluminium, et une turbine en inox, assurant une résistance élevée à la corrosion. L’arbre moteur est en acier AISI 416 et la garniture mécanique en céramique-graphite, ce qui garantit une longévité accrue.
Quelles sont les caractéristiques électriques de cette pompe ?
Elle fonctionne en triphasé sous une tension de 380 V avec une puissance de 0,74 kW et un ampérage de 2 A. Le moteur est industriel, fermé, classé IP44 et classe F, adapté à un usage intensif.
Pour quels types d’installations cette pompe est-elle adaptée ?
Elle convient aussi bien aux installations domestiques qu’aux environnements industriels ou agricoles, notamment pour l’approvisionnement en eau, y compris lorsque l’eau est mélangée à des gaz.
Quelles sont les limites de pression et de température de fonctionnement ?
La pompe supporte une pression maximale de 6 bars et une température d’eau allant jusqu’à 50°C, ce qui permet un usage intensif dans des conditions standards.
Quels éléments sont recommandés pour assurer la sécurité de l’installation ?
Il est conseillé d’ajouter un coffret de sécurité manque d’eau pour protéger la pompe et garantir un fonctionnement fiable.
