POMPE TRI VERTICALE 3,31KW MULTICELLULAIRE - RENSON - 825020
Référence : U003825020
Découvrez POMPE TRI VERTICALE 3,31KW MULTICELLULAIRE - RENSON - 825020 disponible à l'achat
- Débit maximal de 140 L/min pour des performances optimales
- Hauteur manométrique totale de 115,20 mètres
- Pression maximale atteignant 14 bars
- Conception robuste pour une utilisation durable
- Compatible avec une tension de 380 V
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

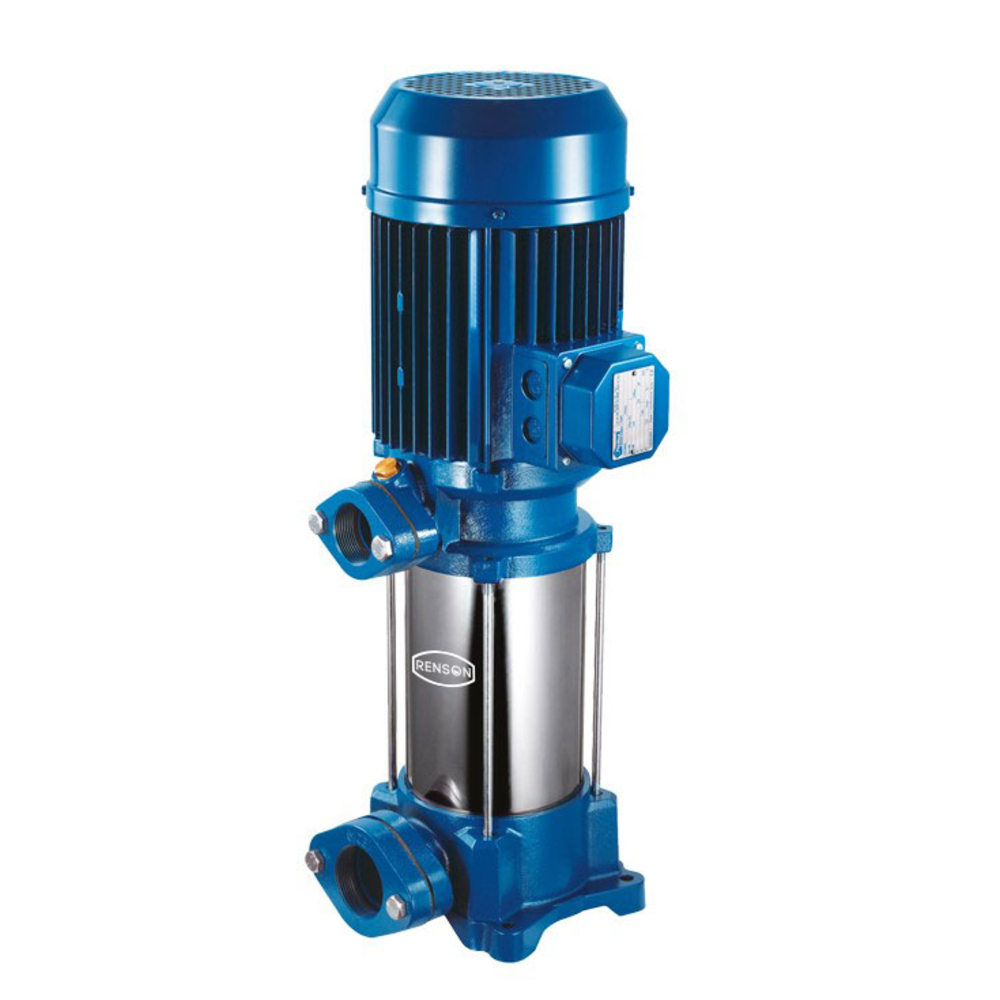

Découvrez la pompe centrifuge multicellulaire verticale RENSON d’une puissance de 3,37 kW, conçue pour le pompage d’eaux propres non chargées.
Cette pompe est adaptée à de nombreuses applications telles que les groupes de surpression, l’irrigation, l’eau potable ou les solutions de glycol, le traitement des eaux, l’industrie alimentaire, le chauffage et la climatisation, ainsi que les stations de lavage automatique.

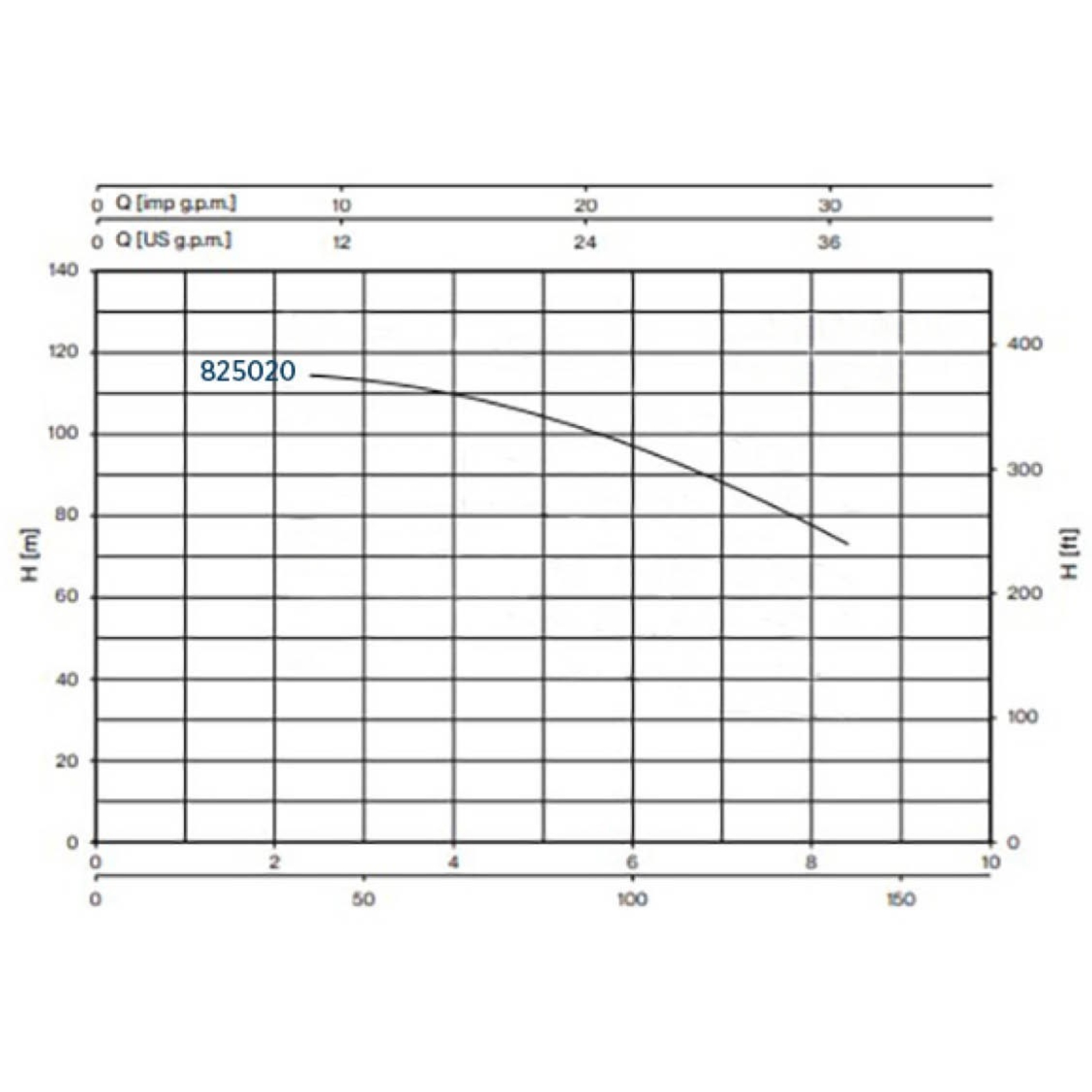

Elle est conçue pour un usage intensif et garantit une performance optimale avec un débit maximal de 140 L/min et une hauteur manométrique totale (HMT) de 115,20 mètres.
La pression maximale de fonctionnement est de 11,5 bars, avec une pression de service recommandée ne devant pas excéder cette valeur.
La pompe supporte une température maximale du liquide pompé comprise entre 5 et 35 °C, tandis que la température ambiante maximale d’installation est de 40 °C.
Sur le plan technique, la construction robuste se compose d’un corps de pompe et d’un support moteur en fonte.
Les turbines et diffuseurs sont en Noryl, tandis que la garniture mécanique est réalisée en céramique graphite-carbure de silicium pour une grande résistance à l’usure.
La chemise et l’arbre moteur sont en acier chrome nickel AISI 304, assurant une excellente durabilité.
Un double étage de guidage intermédiaire en céramique carbure de tungstène garantit une stabilité optimale du rotor.
Le moteur industriel fermé est de classe IPX4, classe d’isolation F, disponible en versions monophasée et triphasée, avec protection thermique intégrée.
La pompe fonctionne sous une tension de 380 à 400 V, avec une puissance nominale de 3,37 kW (4,5 HP) et un ampérage de 14,10 A.
Son poids est de 79 kg.
Pour une installation optimale, il est recommandé de commander en complément un coffret de sécurité manque d’eau.
La tuyauterie d’aspiration doit être la plus courte possible, sans étranglements ni changements brusques de direction, et posséder un tracé ascendant pour éviter les poches d’air.
L’extrémité du tuyau d’aspiration doit être immergée à une profondeur d’au moins deux fois son diamètre.
Une soupape de fond avec crépine est nécessaire pour le bon fonctionnement en aspiration.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention et d’une soupape de régulation pour contrôler la portée, la prévalence et la puissance absorbée.
La pompe doit être installée dans un lieu bien aéré, non poussiéreux, protégé des intempéries, avec un espace suffisant pour la maintenance.
Le nombre maximal de démarrages par heure dépend de la puissance et du type d’hydraulique, avec un maximum de 15 démarrages par heure pour les modèles avec hydraulique en Noryl et puissance nominale entre 3 et 7,5 kW.
Avant démarrage, il est impératif de remplir complètement le corps de pompe et le tuyau d’aspiration pour éviter tout fonctionnement à sec.
La rotation du moteur doit être dans le sens des aiguilles d’une montre vue côté clapet.
Un fonctionnement prolongé avec le raccordement de refoulement fermé est à éviter pour prévenir la surchauffe.
La maintenance est minimale, avec une recommandation de vidanger la pompe, le réservoir et la tuyauterie en cas de risque de gel ou d’arrêt prolongé.
Les interventions sur les composants hydrauliques doivent être réalisées par un expert, en utilisant des pièces d’origine.
Cette pompe est conforme aux normes et directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Équipements sous pression 2014/68/UE
- Directive Basse Tension 2014/35/UE
- Normes NF EN 809:1998+A1:2009 pour la sécurité des pompes rotodynamiques
- NF EN ISO 12100:2010 pour l’appréciation et la réduction des risques
- NF EN 50525-1:2011 pour les câbles électriques basse tension
- NF EN 60529:1992/A1:2000 pour les degrés de protection IP
Cette pompe RENSON allie robustesse, fiabilité et polyvalence pour des applications industrielles et domestiques exigeantes.
Ses caractéristiques techniques principales sont un débit maximal de 140 L/min, une hauteur manométrique totale (HMT) de 115,20 mètres, une pression maximale de fonctionnement de 11,5 bars, ainsi que des diamètres d’entrée et de sortie de 1"1/4. La pompe pèse 79 kg et supporte une température de fonctionnement maximale de 35 °C, dans un cadre d’utilisation où la température ambiante peut atteindre 40 °C.
La construction est robuste avec un corps de pompe et un support moteur en fonte, des turbines et diffuseur en Noryl, une garniture mécanique en céramique graphite-carbure de silicium, ainsi qu’une chemise et un arbre moteur en acier chrome nickel AISI 304. Elle intègre un double étage de guidage intermédiaire en céramique carbure de tungstène, assurant une grande durabilité.
Le moteur industriel est fermé, de classe IPX4 et classe d’isolation F, disponible en versions monophasée et triphasée, avec protection thermique incorporée. L’ampérage nominal est de 14,10 A.
Pour une installation optimale, il est recommandé de commander en complément un coffret de sécurité manque d’eau.
Cette pompe allie performances techniques élevées, matériaux de qualité et polyvalence d’usage pour répondre aux exigences industrielles et domestiques.
- marque : renson
- référence fournisseur : 825020
- débit max : 140 L/min
- hauteur manométrique totale max : 115,20 mètres
- pression max : 11,5 bar
- dna : 1"1/4
- dnr : 1"1/4
- tension : 380-400 V
- puissance : 3,60 kW
- puissance nominale : 3,37 kW / 4,50 HP
- ampérage : 14,10 A
- poids : 79 kg
- température max du liquide pompé : 35 °C
- température ambiante max d’installation : 40 °C
- corps de pompe et support moteur en fonte
- turbines et diffuseurs en noryl
- garniture mécanique en céramique graphite-carbure de silicium
- chemise et arbre moteur en acier chrome nickel AISI 304
- double étage de guidage intermédiaire en céramique carbure de tungstène
- moteur industriel fermé, ipx4, classe f, versions monophasée et triphasée avec protection thermique intégrée
Pour utiliser la pompe, il faut d’abord remplir complètement de liquide le corps de la pompe ainsi que le tuyau d’aspiration. Pour les pompes multicellulaires verticales, il est nécessaire de desserrer la purge située en haut du corps de pompe pour évacuer l’air, ainsi que l’aiguille de dérivation du bouchon d’évacuation située en bas, puis de revisser ces éléments sans forcer une fois l’opération terminée. Il faut absolument éviter le fonctionnement à sec.
La tuyauterie d’aspiration doit être la plus courte possible, sans étranglements ni changements brusques de direction, et posséder un tracé ascendant vers la pompe pour éviter les poches d’air qui pourraient empêcher l’amorçage ou provoquer un désamorçage. L’extrémité du tuyau d’aspiration doit être immergée à une profondeur d’au moins deux fois le diamètre du tuyau. Une soupape de fond avec crépine doit être insérée sur la tuyauterie d’aspiration ; pour une pompe auto-amorçante, cette soupape peut être remplacée par une soupape de rétention montée directement sur le raccordement d’aspiration.
La tuyauterie de refoulement doit être équipée d’une soupape de rétention positionnée en amont pour empêcher l’écoulement inversé, ainsi que d’une soupape de régulation en aval permettant de régler la portée et la prévalence. Pour des hauteurs d’amorçage-aspiration élevées (supérieures à 5 m et inférieures à 9 m), un segment droit et vertical d’au moins 1 m doit être prévu sur le tuyau de refoulement.
La pompe est adaptée à un fonctionnement dans une plage de température du liquide pompé comprise entre 5 °C et 35 °C, avec une température ambiante maximale de 40 °C. La pression maximale de fonctionnement est de 11,5 bars.
Avant le démarrage, il convient de vérifier que l’arbre du moteur tourne librement, notamment en utilisant une encoche pour tournevis sur les petites pompes. Le démarrage doit être effectué uniquement après avoir rempli la pompe et le tuyau d’aspiration de liquide. Il faut éviter de faire fonctionner la pompe avec le raccordement de refoulement complètement fermé pendant plus de 2 à 3 minutes pour éviter la surchauffe du liquide pompé.
La pompe doit tourner dans le sens des aiguilles d’une montre lorsqu’on la regarde du côté du clapet. Pour les pompes triphasées, il faut vérifier le sens de rotation et inverser éventuellement deux phases si nécessaire. Les pompes monophasées ont un sens de rotation unique prédéfini en usine.
Le nombre de démarrages par heure doit être respecté selon la puissance et la configuration hydraulique pour ne pas compromettre la durée de vie de la pompe. Il est recommandé d’installer un coffret de sécurité manque d’eau pour une installation optimale.
En cas de maintenance ou d’arrêt prolongé, il est conseillé de vider complètement le corps de la pompe, le réservoir et la tuyauterie. Avant de remettre en marche, il faut vérifier que l’arbre ne soit pas bloqué et remplir à nouveau complètement la pompe et la tuyauterie.
Les connexions électriques doivent être réalisées par un expert, en respectant les normes locales et les indications de câblage. Il est nécessaire d’installer une protection électrique adaptée.
Ainsi, la pompe s’utilise dans des contextes variés tels que groupes de surpression, irrigation, eau potable, traitement des eaux, industrie alimentaire, chauffage, climatisation, et stations de lavage automatique. Elle est destinée à un usage intensif dans ces environnements.
Le rendement attendu correspond à un pompage efficace d’eaux propres non chargées dans les conditions de température et pression précisées, avec un débit maximal de 140 L/min et une hauteur manométrique totale maximale de 115,20 mètres.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe verticale multicellulaire ?
Cette pompe offre un débit maximal de 140 L/min avec une hauteur manométrique totale de 115,20 mètres. Elle supporte une pression maximale de 14 bars, ce qui permet de répondre à des besoins exigeants en circulation d’eau.
Quelles sont les caractéristiques électriques de la pompe RENSON 825020 ?
Elle fonctionne sous une tension de 380 V avec une puissance nominale de 3,37 kW (4,50 HP) et un ampérage de 14,10 A, assurant une alimentation adaptée aux installations industrielles ou professionnelles.
Quels sont les éléments de conception garantissant la robustesse de cette pompe ?
La pompe est conçue avec des matériaux robustes, notamment un corps en acier inoxydable visible sur la partie centrale, assurant une durabilité et une résistance adaptées à une utilisation intensive.
Quelles sont les limites d’utilisation en termes de température et de poids ?
La température maximale de fonctionnement est de 35 °C, et la pompe pèse 79 kg, ce qui doit être pris en compte pour la manipulation et l’installation sur site.
Quels diamètres de raccordement sont compatibles avec cette pompe ?
Les diamètres d’entrée et de sortie (DNA et DNR) sont de 1"1/4, permettant une intégration standard dans les réseaux hydrauliques correspondants.
